1.本实用新型涉及铁路现场监控技术领域,具体是指一种调车作业装置。
背景技术:2.在铁路运输行业,除列车在车站的到达、出发、通过以及区间运行外,车辆的有目的移动通常为调车。在调车作业中,作业的调车机车以推进的方式进行,由于在推进方向上列车司机无法对前方线路进行观察,只能通过调车组的指挥成员在前端进行瞭望,并通过实时对讲或手势对司机进行指示。现有的调车作业过程中,若调车组的指挥人员出现指挥失误,或者司机出现违规操作,则容易出现车辆的超速连挂和车辆喷桩损坏等事故,出现人身事故和财产损失。所以,一种调车作业装置成为人们亟待解决的问题。
技术实现要素:3.本实用新型要解决的技术问题是提供一种调车作业装置,能够通过视频监控和无线传输对车列尾部实施监控,调车作业过程可视化,提高调车作业的规范化等技术效果。
4.为解决上述技术问题,本实用新型提供的技术方案为一种调车作业装置:包括壳体、网络摄像头、激光测距仪、锂电池以及监控终端;
5.所述壳体的后端设置有磁吸底座,所述网络摄像头和激光测距仪均设置于壳体前侧;
6.所述锂电池设置于壳体内,用于给网络摄像头及激光测距仪供给电源;
7.所述监控终端与网络摄像头和激光测距仪信号连接。
8.作为改进,所述壳体侧壁设置有与锂电池电性连接的充电口。
9.作为改进,所述壳体侧壁设置有网络卡口。
10.作为改进,所述壳体侧壁设置有与锂电池电性连接的开关按钮。
11.作为改进,所述壳体的前侧设置有夜视灯。
12.作为改进,所述监控终端包括无线终端和显示器,所述网络摄像头和激光测距仪通过互联网与无线终端连接,所述无线终端与显示器连接。
13.本实用新型与现有技术相比的优点在于:本装置通过磁吸底座将装置整体安装于车列尾部,便于拆卸,网络摄像头获取车尾画面,激光测距仪获取距离停留车辆距离,调车员通过监控终端看到车尾后的状况,使得整个调车作业过程变成可视化,保证调车作业安全、调高调车作业的效率,改善人员作业条件。
附图说明

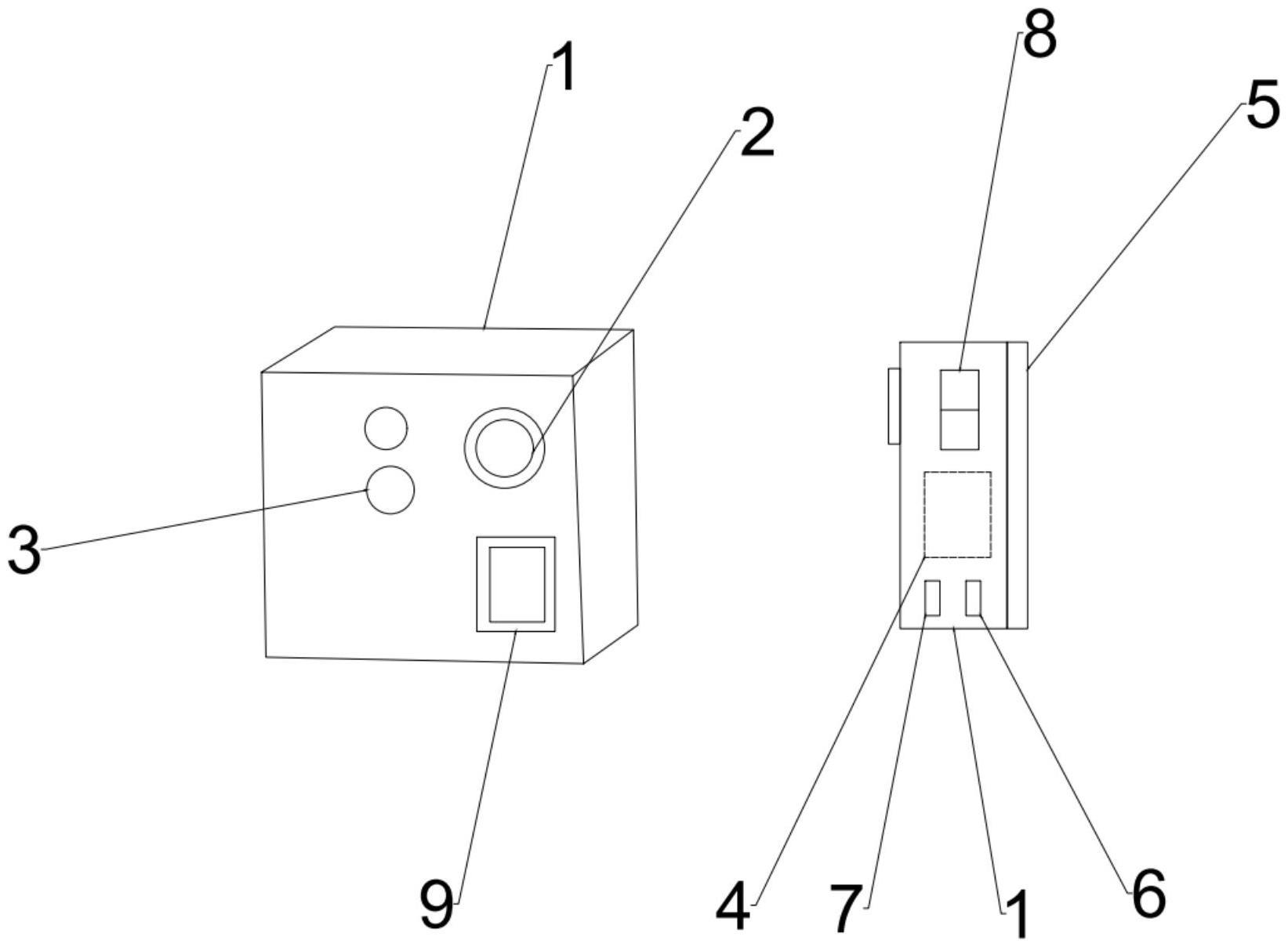

14.图1是本实用新型一种调车作业装置的结构示意图。
15.图2是本实用新型一种调车作业装置的实施示意图。
16.如图所示:1、壳体,2、网络摄像头,3、激光测距仪,4、锂电池,5、磁吸底座,6、充电口,7、网络卡口,8、开关按钮,9、夜视灯,10、监控终端。
具体实施方式
17.下面结合附图对本实用新型一种调车作业装置做进一步的详细说明。
18.为使本实用新型实施例的目的、技术方案和优点更加清楚,下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例是本实用新型一部分实施例,而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。
19.在本实用新型实施例的描述中,需要说明的是,若出现术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系,或者是该实用新型产品使用时惯常摆放的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。此外,术语“第一”、“第二”、“第三”等仅用于区分描述,而不能理解为指示或暗示相对重要性。
20.此外,若出现术语“水平”、“竖直”、“悬垂”等术语并不表示要求部件绝对水平或悬垂,而是可以稍微倾斜。如“水平”仅仅是指其方向相对“竖直”而言更加水平,并不是表示该结构一定要完全水平,而是可以稍微倾斜。
21.在本实用新型实施例的描述中,“多个”代表至少2个。
22.在本实用新型实施例的描述中,还需要说明的是,除非另有明确的规定和限定,若出现术语“设置”、“安装”、“相连”、“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以根据具体情况理解上述术语在本实用新型中的具体含义。
23.结合附图,一种调车作业装置,包括壳体1、网络摄像头2、激光测距仪3、锂电池4以及监控终端10;
24.所述壳体1的后端设置有磁吸底座5,所述网络摄像头2和激光测距仪3均设置于壳体1前侧;
25.所述锂电池4设置于壳体1内,用于给网络摄像头2及激光测距仪3供给电源;
26.所述监控终端10与网络摄像头2和激光测距仪3信号连接。
27.所述壳体1侧壁设置有与锂电池4电性连接的充电口6。
28.所述壳体1侧壁设置有网络卡口7。
29.所述壳体1侧壁设置有与锂电池4电性连接的开关按钮8。
30.所述壳体1的前侧设置有夜视灯9。
31.所述监控终端10包括无线终端和显示器,所述网络摄像头2与无线终端通过互联网无线连接,所述无线终端与所述车载显示器连接。
32.本实用新型一种调车作业装置的具体实施过程如下:
33.在使用时,在调车推进的时候让领车连接员通过磁吸底座5将装置安装到车列尾部,打开开关按钮8,使网络摄像头2和激光测距仪3开始工作,司机室通过监控终端10,如:电脑平板,通过互联网无线连接到网络摄像头2和激光测距仪3,读取网络摄像头2监控画面和激光测距仪3的数据,即可以看到尾部状况及后方距离,可以更好的保障安全,减少调车作业事7故的发生。
34.在不使用时,装置结构紧凑,可将装置放于腰包内,方便携带。
35.以上对本实用新型及其实施方式进行了描述,这种描述没有限制性,附图中所示的也只是本实用新型的实施方式之一,实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示,在不脱离本实用新型创造宗旨的情况下,不经创造性的设计出与该技术方案相似的结构方式及实施例,均应属于本实用新型的保护范围。
技术特征:1.一种调车作业装置,其特征在于:包括壳体、网络摄像头、激光测距仪、锂电池以及监控终端;所述壳体的后端设置有磁吸底座,所述网络摄像头和激光测距仪均设置于壳体前侧;所述锂电池设置于壳体内,用于给网络摄像头及激光测距仪供给电源;所述监控终端与网络摄像头和激光测距仪信号连接。2.根据权利要求1所述的一种调车作业装置,其特征在于:所述壳体侧壁设置有与锂电池电性连接的充电口。3.根据权利要求1所述的一种调车作业装置,其特征在于:所述壳体侧壁设置有网络卡口。4.根据权利要求1所述的一种调车作业装置,其特征在于:所述壳体侧壁设置有与锂电池电性连接的开关按钮。5.根据权利要求1所述的一种调车作业装置,其特征在于:所述壳体的前侧设置有夜视灯。6.根据权利要求1所述的一种调车作业装置,其特征在于:所述监控终端包括无线终端和显示器,所述网络摄像头和激光测距仪通过互联网与无线终端连接,所述无线终端与显示器连接。
技术总结本实用新型公开了一种调车作业装置,包括壳体、网络摄像头、激光测距仪、锂电池以及监控终端;壳体的后端设置有磁吸底座,网络摄像头和激光测距仪均设置于壳体前侧;锂电池设置于壳体内,用于给网络摄像头及激光测距仪供给电源;监控终端与网络摄像头和激光测距仪信号连接。本装置通过磁吸底座将装置整体安装于车列尾部,便于拆卸,网络摄像头获取车尾画面,激光测距仪获取距离停留车辆距离,调车员通过监控终端看到车尾后的状况,使得整个调车作业过程变成可视化,保证调车作业安全、调高调车作业的效率,改善人员作业条件。改善人员作业条件。改善人员作业条件。
技术研发人员:买买提
受保护的技术使用者:买买提
技术研发日:2023.07.01
技术公布日:2023/10/27
