1.本实用新型属于铁路运输技术领域，特别是涉及一种铁路运输警示设备。


背景技术：

2.铁路运输是使用铁路列车运送旅客和货物的一种运输方式，铁路运输是现代运输主要方式之一，也是构成陆上货物运输的两个基本运输方式之一，它在整个运输领域中占有重要的地位，并发挥着愈来愈重要的作用。
3.铁路的轨道不可避免的会与生活区有交集，为了保护周围人员的安全，往往会在轨道附近设置警戒设备，然而现有的警戒设备的警戒效果有限，不能有效的引起人员注意，影响安全。
4.为解决上述问题，本实用新型提出一种铁路运输警示设备。


技术实现要素：

5.本实用新型的目的在于提供一种铁路运输警示设备，解决现有的警戒设备的警戒效果有限，不能有效的引起人员注意，影响安全的问题。
6.为解决上述技术问题，本实用新型是通过以下技术方案实现的：
7.本实用新型为一种铁路运输警示设备，包括警示筒，所述警示筒的内壁固定安装有支撑板，所述支撑板的上表面固定安装有转动电机，所述转动电机的输出端固定连接有联轴器，所述联轴器的上端固定连接有转动杆，所述转动杆与警示筒转动连接，所述转动杆的上表面固定连接有安装板，所述安装板的上表面固定安装有警示灯、扬声器和超声探测器，通过超声探测器进行监测，当监测到有人员靠近时，通过警示灯和扬声器起到提醒作用，转动电机带动转动杆旋转，进而警示灯和扬声器随着安装板旋转，更加引人注目，可以有效的引起人员注意。
8.优选地，所述安装板的上表面固定安装有遮挡顶棚，通过遮挡顶棚遮风挡雨，起到保护作用。
9.优选地，所述安装板的下表面固定安装有四个支撑腿，所述支撑腿的下端固定安装有滚轮，通过支撑腿为安装板提供支撑，通过滚轮减小摩擦。
10.优选地，所述警示筒的上表面开设有移动槽，所述滚轮位于移动槽内。
11.优选地，所述警示筒的周侧面固定安装有若干弹簧，所述弹簧固定连接有防护筒，通过防护筒与弹簧配合，在受到冲击时可以保护警示筒。
12.优选地，所述防护筒的周侧面固定安装有警示反光条，通过设置警示反光条提高夜间的警示效果。
13.优选地，所述警示筒的下表面固定安装有底板，所述底板的下表面固定安装有四个插杆，通过将插杆插入地下，提高安装固定的效果。
14.本实用新型具有以下有益效果：
15.本实用新型通过超声探测器进行监测，当监测到有人员靠近时，通过警示灯和扬
声器起到提醒作用，转动电机带动转动杆旋转，进而警示灯和扬声器随着安装板旋转，更加引人注目，可以有效的引起人员注意，通过遮挡顶棚遮风挡雨，起到保护作用，通过支撑腿为安装板提供支撑，通过滚轮减小摩擦，通过防护筒与弹簧配合，在受到冲击时可以保护警示筒，通过设置警示反光条提高夜间的警示效果，通过将插杆插入地下，提高安装固定的效果。
16.当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。
附图说明
17.为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

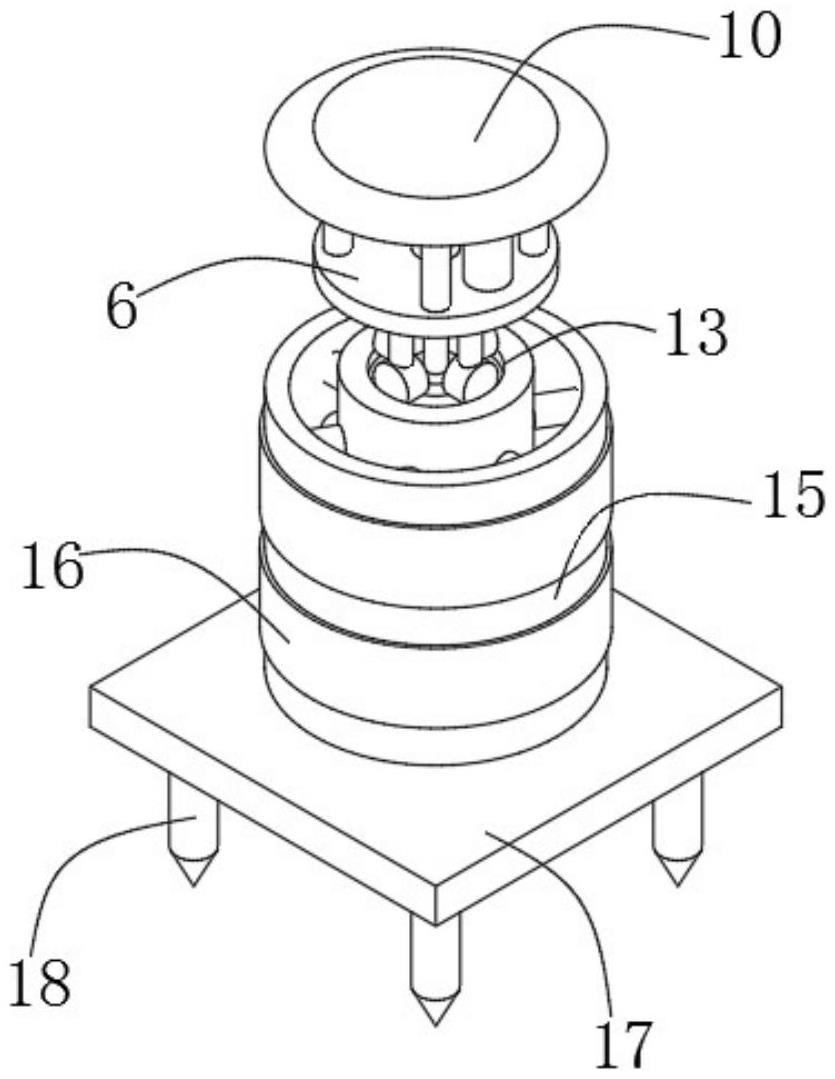

18.图1为本实用新型的一种铁路运输警示设备的整体结构示意图；
19.图2为本实用新型的一种铁路运输警示设备的正视图；
20.图3为本实用新型的一种铁路运输警示设备的俯视图；
21.图4为本实用新型的一种铁路运输警示设备的左视图；
22.图5为图4中a-a剖面结构示意图。
23.附图中，各标号所代表的部件列表如下：
24.1、警示筒；2、支撑板；3、转动电机；4、联轴器；5、转动杆；6、安装板；7、警示灯；8、扬声器；9、超声探测器；10、遮挡顶棚；11、支撑腿；12、滚轮；13、移动槽；14、弹簧；15、防护筒；16、警示反光条；17、底板；18、插杆。
具体实施方式
25.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
26.在本实用新型的描述中，需要理解的是，术语“上”、“中”、“外”、“内”等指示方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的组件或元件必须具有特定的方位，以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
27.请参阅图1-图5所示，本实用新型为一种铁路运输警示设备，包括警示筒1，警示筒1的内壁固定安装有支撑板2，支撑板2的上表面固定安装有转动电机3，转动电机3的输出端固定连接有联轴器4，联轴器4的上端固定连接有转动杆5，转动杆5与警示筒1转动连接，转动杆5的上表面固定连接有安装板6，安装板6的上表面固定安装有警示灯7、扬声器8和超声探测器9，通过超声探测器9进行监测，当监测到有人员靠近时，通过警示灯7和扬声器8起到提醒作用，转动电机3带动转动杆5旋转，进而警示灯7和扬声器8随着安装板6旋转，更加引人注目，可以有效的引起人员注意。
28.安装板6的上表面固定安装有遮挡顶棚10，通过遮挡顶棚10遮风挡雨，起到保护作用。
29.安装板6的下表面固定安装有四个支撑腿11，支撑腿11的下端固定安装有滚轮12，通过支撑腿11为安装板6提供支撑，通过滚轮12减小摩擦，警示筒1的上表面开设有移动槽13，滚轮12位于移动槽13内。
30.警示筒1的周侧面固定安装有若干弹簧14，弹簧14固定连接有防护筒15，通过防护筒15与弹簧14配合，在受到冲击时可以保护警示筒1。
31.防护筒15的周侧面固定安装有警示反光条16，通过设置警示反光条16提高夜间的警示效果。
32.警示筒1的下表面固定安装有底板17，底板17的下表面固定安装有四个插杆18，通过将插杆18插入地下，提高安装固定的效果。
33.如图1-图5所示,本实施例为一种铁路运输警示设备，本实用新型的基本原理为：通过将插杆18插入地下，提高安装固定的效果，通过超声探测器9进行监测，当监测到有人员靠近时，通过警示灯7和扬声器8起到提醒作用，同时转动电机3带动转动杆5旋转，进而警示灯7和扬声器8随着安装板6旋转，更加引人注目，可以有效的引起人员注意，防止发生意外，通过支撑腿11为安装板6提供支撑，通过滚轮12减小摩擦，通过设置警示反光条16提高夜间的警示效果，通过防护筒15与弹簧14配合，在受到冲击时可以保护警示筒1，通过遮挡顶棚10遮风挡雨，起到保护作用。
34.在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。
35.以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
