1.本实用新型涉及铁路数据收集技术领域，尤其涉及一种铁路数据收集设备。


背景技术：

2.铁路数据收集是将轨道上行驶列车的数据进行收集，传输到计算机中进行存档及分析，其中一种铁路数据收集设备是有摄像头、太阳能板和电池组成，在对铁路数据进行收集时使用摄像头对高速行驶的列车进行检测采集。
3.公开号为cn214356066u的一项中国专利公开了一种铁路信号监控设备，其技术方案要点是：包括底座，所述底座的上方设置有中层板，底座的上侧外壁和中层板的底部外壁均开设有四个方形槽，四个方形槽分别位于四角，且上下两个方形槽之间均固定连接有阻尼器，所述底座的上侧外壁固定连接有多个橡胶凸起，且底座的上侧外壁开设有方形槽，方形槽位于橡胶凸起的外侧。本实用新型通过底座与中层板之间的阻尼器，增强装置的缓冲效果，避免在使用过程中因为外界列车的高速运行带动装置进行频繁的振动，从而使装置的连接处出现过度磨损以及内部线路的松动脱落，提高装置的使用效果和使用寿命，底座内的橡胶凸起能够增强底座与中层板之间的稳定性，加强两者之间的绝缘效果。
4.针对上述及现有的相关技术，发明人认为往往存在以下缺陷：在对铁路数据进行收集时，需要太阳能板发电供给摄像头，因收集设备在安装时需要根据铁路的方向进行安装，会出现太阳不能已合适的角度照射在太阳能板的表面，从而导致太阳能板无法供给采集装置电量的需求，进而影响铁路数据收集的效果。
5.因此，本实用新型提供一种铁路数据收集设备。


技术实现要素：

6.本实用新型的目的是为了解决现有技术中存在会出现太阳不能直射太阳能板的表面，从而导致太阳能板无法供给采集装置电量的需求的缺点，而提出的一种铁路数据收集设备。
7.为了实现上述目的，本实用新型采用了如下技术方案：一种铁路数据收集设备，包括底板和太阳能板，所述底板的表面固定连接有摄像头，所述底板的表面固定连接有两个支柱，所述太阳能板位于支柱的一端，所述支柱的表面设有调节结构，所述调节结构包括限位块，所述限位块与支柱的表面固定连接，所述限位块的表面转动连接有支撑臂，所述太阳能板的表面固定连接有u形板，所述u形板的表面滑动连接有圆杆，所述支撑臂远离支柱的一端转动连接有调节块，所述圆杆的两端均与调节块固定连接，所述限位块的表面固定连接有支撑板，所述支撑板的表面螺纹贯穿有螺杆，所述螺杆的一端转动连接有限位板。
8.上述部件所达到的效果为：通过设置调节结构，达到便于根据收集设备安装的角度，对太阳能板的角度进行调节，使太阳能板可全面被太阳所照射，从而提高太阳能板的发电效率，进而保障太阳能板可满足对采集装置所需电量的供给。
9.优选的，所述螺杆远离限位板的一端固定连接有转盘，所述转盘的横截面呈十字
形。
10.上述部件所达到的效果为：转盘转动会带动螺杆转动，转盘达到便于转动螺杆的作用。
11.优选的，所述支撑板的表面滑动贯穿有两个限位杆，两个所述限位杆均与支撑板固定连接。
12.上述部件所达到的效果为：限位板在移动时会带动限位杆在支撑板内滑动，限位杆达到限位限位板移动路径的作用。
13.优选的，所述圆杆的圆弧面套有圆环，所述圆环与u形板的表面滑动连接。
14.上述部件所达到的效果为：圆杆在滑动时会带动表面的圆环移动，圆环达到减小圆杆与u形板表面摩擦力的作用。
15.优选的，所述摄像头的表面设有遮挡结构，所述遮挡结构包括两个固定块，两个所述固定块均与摄像头的表面固定连接，所述固定块的表面转动连接有转轴，所述转轴的圆弧面固定连接有矩形板，所述转轴的两端均贯穿固定块，所述转轴的两端均固定连接有调节臂，所述摄像头的两侧均固定连接有滑轨，所述滑轨的内壁滑动连接有调节臂，所述调节臂远离滑轨的一端与转轴固定连接，所述调节臂的表面固定连接有支撑杆，所述支撑杆的圆弧面滑动连接有压板，所述支撑杆的圆弧面套有弹簧，所述弹簧的两端分别与支撑杆与压板固定连接。
16.上述部件所达到的效果为：通过设置遮挡结构，达到便于对摄像头进行遮挡，保障太阳光不会直射在镜头的表面，影响摄像头收集铁路数据效果的作用。
17.优选的，所述滑轨的表面开设有若干个矩形槽，所述矩形槽的尺寸与压板的尺寸相适配。
18.上述部件所达到的效果为：直到压板卡入矩形槽内，矩形槽达到限位压板的位置，进而限位矩形板位置的作用。
19.优选的，所述矩形板两侧均固定连接有遮阳布，所述遮阳布用作遮挡摄像头位置侧壁照射的阳光。
20.上述部件所达到的效果为：遮阳布从两侧进行挡光，从而进一步对镜头所照射的太阳光进行遮挡。
21.综上所述：
22.1.本实用新型中，通过设置调节结构，达到螺杆驱动限位板调节调节臂的角度，调节臂带动调节块沿u形板的表面移动，在移动时会带动太阳能板与支柱发生转动，从而对太阳能板的角度进行调节，进而使太阳光可照射太阳能板的整个表面，从而提高太阳能板发电效果的作用。
23.2.本实用新型中，通过设置遮挡结构，达到向远离矩形槽的方向拉动压板，压板沿支撑杆的圆弧面滑动，压板在移动时会对弹簧进行挤压，此时弹簧处于压缩状态，当压板脱出矩形槽，然后拉动调节臂，调节臂在滑轨内移动，调节臂在移动时会带动转轴在固定块内移动，转轴在转动时会带动矩形板转动，从而对太阳光进行遮挡，避免太阳光的直射，影响摄像头收集数据效果的作用。
附图说明

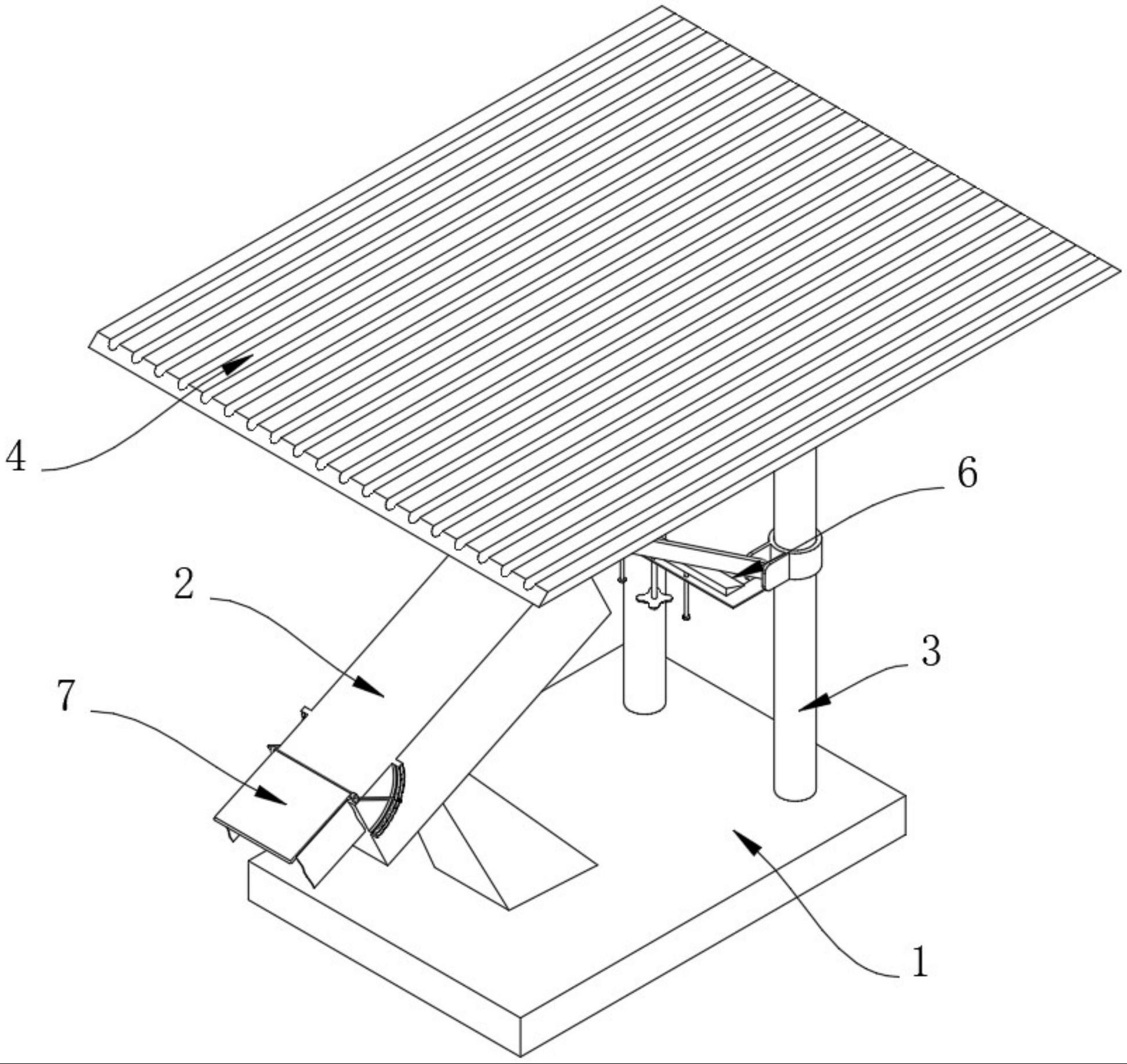

24.图1为本实用新型的立体结构示意图；
25.图2为本实用新型的另一角度结构示意图；
26.图3为本实用新型图2中a处的放大图；
27.图4为本实用新型图2中b处的放大图；
28.图5为本实用新型摄像头处的结构示意图；
29.图6为本实用新型图5中c处的放大图。
30.图例说明：1、底板；2、摄像头；3、支柱；4、太阳能板；5、镜头；6、调节结构；601、限位块；602、支撑臂；603、u形板；604、调节块；605、圆杆；606、支撑板；607、螺杆；608、限位板；609、转盘；610、限位杆；611、圆环；7、遮挡结构；701、固定块；702、转轴；703、矩形板；704、调节臂；705、滑轨；706、支撑杆；707、弹簧；708、压板；709、矩形槽；710、遮阳布。
具体实施方式
31.参照图1所示，本实用新型提供一种技术方案：一种铁路数据收集设备，包括底板1和太阳能板4，所述底板1的表面固定连接有摄像头2，所述底板1的表面固定连接有两个支柱3，所述太阳能板4位于支柱3的一端，所述支柱3的表面设有调节结构6，通过设置调节结构6，达到便于根据收集设备安装的角度，对太阳能板4的角度进行调节，使太阳能板4可全面被太阳所照射，从而提高太阳能板4的发电效率，进而保障太阳能板4可满足对采集装置所需电量的供给。所述摄像头2的表面设有遮挡结构7，通过设置遮挡结构7，达到便于对摄像头2进行遮挡，保障太阳光不会直射在镜头5的表面，影响摄像头2收集铁路数据效果的作用。
32.下面具体说一下其调节结构6和遮挡结构7的具体设置和作用。
33.参照图2和图3及图4所示，本实施方案中：所述调节结构6包括限位块601，所述限位块601与支柱3的表面固定连接，所述限位块601的表面转动连接有支撑臂602，所述太阳能板4的表面固定连接有u形板603，所述u形板603的表面滑动连接有圆杆605，所述支撑臂602远离支柱3的一端转动连接有调节块604，所述圆杆605的两端均与调节块604固定连接，所述限位块601的表面固定连接有支撑板606，所述支撑板606的表面螺纹贯穿有螺杆607，所述螺杆607的一端转动连接有限位板608。所述螺杆607远离限位板608的一端固定连接有转盘609，所述转盘609的横截面呈十字形，转盘609转动会带动螺杆607转动，转盘609达到便于转动螺杆607的作用。所述支撑板606的表面滑动贯穿有两个限位杆610，两个所述限位杆610均与支撑板606固定连接，限位板608在移动时会带动限位杆610在支撑板606内滑动，限位杆610达到限位限位板608移动路径的作用。所述圆杆605的圆弧面套有圆环611，所述圆环611与u形板603的表面滑动连接，圆杆605在滑动时会带动表面的圆环611移动，圆环611达到减小圆杆605与u形板603表面摩擦力的作用。
34.参照图5和图6所示，具体的，所述遮挡结构7包括两个固定块701，两个所述固定块701均与摄像头2的表面固定连接，所述固定块701的表面转动连接有转轴702，所述转轴702的圆弧面固定连接有矩形板703，所述转轴702的两端均贯穿固定块701，所述转轴702的两端均固定连接有调节臂704，所述摄像头2的两侧均固定连接有滑轨705，所述滑轨705的内壁滑动连接有调节臂704，所述调节臂704远离滑轨705的一端与转轴702固定连接，所述调
节臂704的表面固定连接有支撑杆706，所述支撑杆706的圆弧面滑动连接有压板708，所述支撑杆706的圆弧面套有弹簧707，所述弹簧707的两端分别与支撑杆706与压板708固定连接。所述滑轨705的表面开设有若干个矩形槽709，所述矩形槽709的尺寸与压板708的尺寸相适配，直到压板708卡入矩形槽709内，矩形槽709达到限位压板708的位置，进而限位矩形板703位置的作用。所述矩形板703两侧均固定连接有遮阳布710，所述遮阳布710用作遮挡摄像头2位置侧壁照射的阳光，遮阳布710从两侧进行挡光，从而进一步对镜头5所照射的太阳光进行遮挡。
35.工作原理，当需要对铁路数据进行收集前，首先将底板1固定在安装的地面，然后转动转盘609，转盘609转动会带动螺杆607转动，螺杆607借助螺纹在支撑板606内移动，螺杆607在移动时会带动限位板608先靠近支撑臂602的方向移动，限位板608在移动时会带动限位杆610在支撑板606内滑动，限位杆610达到限位限位板608移动路径的作用，限位板608在移动时会沿支撑臂602的表面滑动，限位板608进而带动支撑臂602与限位块601发生转动，支撑臂602在移动时会带动调节块604移动，调节块604在移动时会带动圆杆605沿u形板603的表面滑动，圆杆605在滑动时会带动表面的圆环611移动，圆环611达到减小圆杆605与u形板603表面摩擦力的作用，太阳能板4借助调节块604移动会与支柱3发生转动。
36.当需要根据季节对照射的太阳光进行调节遮挡时，首先向远离矩形槽709的方向拉动压板708，压板708沿支撑杆706的圆弧面滑动，压板708在移动时会对弹簧707进行挤压，此时弹簧707处于压缩状态，当压板708脱出矩形槽709，然后拉动调节臂704，调节臂704在滑轨705内移动，调节臂704在移动时会带动转轴702在固定块701内移动，转轴702在转动时会带动矩形板703转动，当矩形板703转动到一定的角度后，遮阳布710从两侧进行挡光，然后松开压板708，压板708借助弹簧707收缩的力向靠近矩形槽709的方向移动，直到压板708卡入矩形槽709内，矩形槽709达到限位压板708的位置，进而限位矩形板703位置的作用。
37.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。
