1.本实用新型属于隧道内四电电力电缆挂架施工技术领域，特别是涉及一种行走在隧道两侧水沟电缆槽上的四电作业台架。


背景技术：

2.随着高速铁路的快速发展，施工技术逐步成熟，每条铁路的建设工期比以前缩短较多，为保证工期可控，施工后期四电工程与站前工程交叉作业成为常态化。尤其站前长大隧道工程多为控制工程，隧道贯通后还作为架梁通道，重载运梁车高度约3.5m，运梁车顶面宽度距隧道水沟电缆槽侧壁两侧各约50cm，梁的顶面宽度距衬砌侧壁两侧各约13cm，因此当重载运梁车通过隧道时，上述范围需清除所有障碍物。由于重载运梁车与四电工程电力电缆挂架作业高度相差不大，传统的地面轮式作业车或轨道式台架存在以下缺陷：一是现场随时拆卸组装困难，施工效率低；二是整体作业车不拆卸需提前移出洞外，梁车通过后再进入施工，耽搁时间长；三是长大隧道剩余工程多，若不同时实施，会导致工期不可控，增加成本等问题。因此，亟需开发一种行走在隧道两侧水沟电缆槽上的四电作业台架来解决上述问题。


技术实现要素：

3.本实用新型为解决现有技术存在的问题，提供了一种行走在隧道两侧水沟电缆槽上的四电作业台架，该四电作业台架结构简单，可快速拆卸组装，不占用运梁通道，经济实用，大大提高了施工效率。
4.本实用新型是这样实现的，一种行走在隧道两侧水沟电缆槽上的四电作业台架，包括顶部固定简易台架、中部可拆卸简易台架、底部固定简易台架、衬砌侧壁行走轮、水沟电缆槽顶面行走轮、水沟电缆槽侧壁定位行走轮、和作业搭板平台；
5.所述中部可拆卸简易台架位于顶部固定简易台架和底部固定简易台架之间，并分别与顶部固定简易台架和底部固定简易台架采用承插式连接头连接形成一整体；所述衬砌侧壁行走轮安装在顶部固定简易台架内侧，并与衬砌侧壁贴合；所述水沟电缆槽顶面行走轮和水沟电缆槽侧壁定位行走轮分别安装在底部固定简易台架的底部和底侧面，并分别贴合水沟电缆槽的顶面和侧壁；所述作业搭板平台安装在顶部固定简易台架和中部可拆卸简易台架上；
6.所述承插式连接头包括连接公头、连接母头和栓销，所述连接公头和连接母头可相互扣合连接且均设置有相配合的插孔，所述栓销在连接公头和连接母头扣合后通过插孔横向插入，将连接公头和连接母头连接固定；
7.所述中部可拆卸简易台架的顶端和底端，一端设置承插式连接头的连接公头，一侧设置承插式连接头的连接母头；所述顶部固定简易台架的底端和底部固定简易台架的顶端，对应设置与中部可拆卸简易台架配合的连接公头或连接母头，使顶部固定简易台架、中部可拆卸简易台架、底部固定简易台架之间形成承插式连接。
8.优选的，所述中部可拆卸简易台架根据作业高度安装不同层数，当层数较多时，四电作业台架设置剪刀撑加固。
9.优选的，所述中部可拆卸简易台架由中部水平纵杆、中部竖向立杆焊接而成，所述中部可拆卸简易台架长方体结构。
10.优选的，所述栓销为带舌插销。
11.优选的，所述作业搭板平台的两侧设置有挂钩，使作业搭板平台可直接搭设在顶部固定简易台架或中部可拆卸简易台架的水平纵杆上。
12.优选的，所述顶部固定简易台架由顶部水平纵杆、顶部竖向立杆以及顶部斜撑焊接而成，所述顶部水平纵杆和顶部竖向立杆连接，所述顶部水平纵杆和顶部竖向立杆之间通过顶部斜撑连接支撑，所述衬砌侧壁行走轮安装在顶部水平纵杆靠衬砌侧壁一侧上；所述顶部固定简易台架为类长方体结构。
13.优选的，所述底部固定简易台架由底部竖向立杆、底部水平纵杆、底部斜撑以及加固连接筋焊接而成，所述底部竖向立杆和底部水平纵杆连接，所述底部竖向立杆和底部水平纵杆之间通过底部斜撑连接支撑，连接水沟电缆槽顶面行走轮、水沟电缆槽侧壁定位行走轮的两个底部竖向立杆之间通过加固连接筋连接；所述底部固定简易台架为类三棱柱体结构。
14.优选的，所述衬砌侧壁行走轮、水沟电缆槽顶面行走轮均采用弹性橡胶轮，使得与相应接触面易密贴；所述水沟电缆槽侧壁定位行走轮采用硬橡胶轮或钢轮，使得左右定位不易产生移位。
15.优选的，所述四电作业台架不移动时，在水沟电缆槽顶面行走轮朝下坡方向侧设置防溜铁鞋，便于对其固定。
16.四电作业台架在隧道内水沟电缆槽上前后移动遇到障碍物时，可快速拆卸和拼装，操作方便。
17.本实用新型具有的优点和积极效果是：
18.本实用新型的行走在隧道两侧水沟电缆槽上的四电作业台架，通过顶部固定简易台架、底部固定简易台架与中部可拆卸简易台架均采用承插式连接形成一整体，使得隧道内运梁车通过时可快速拆卸组装，不占用架梁通道，且站前站后施工交叉干扰小，使得工期可控。本实用新型结构简单，操作方便，经济实用，大大提高了施工效率，安全质量可控。
附图说明

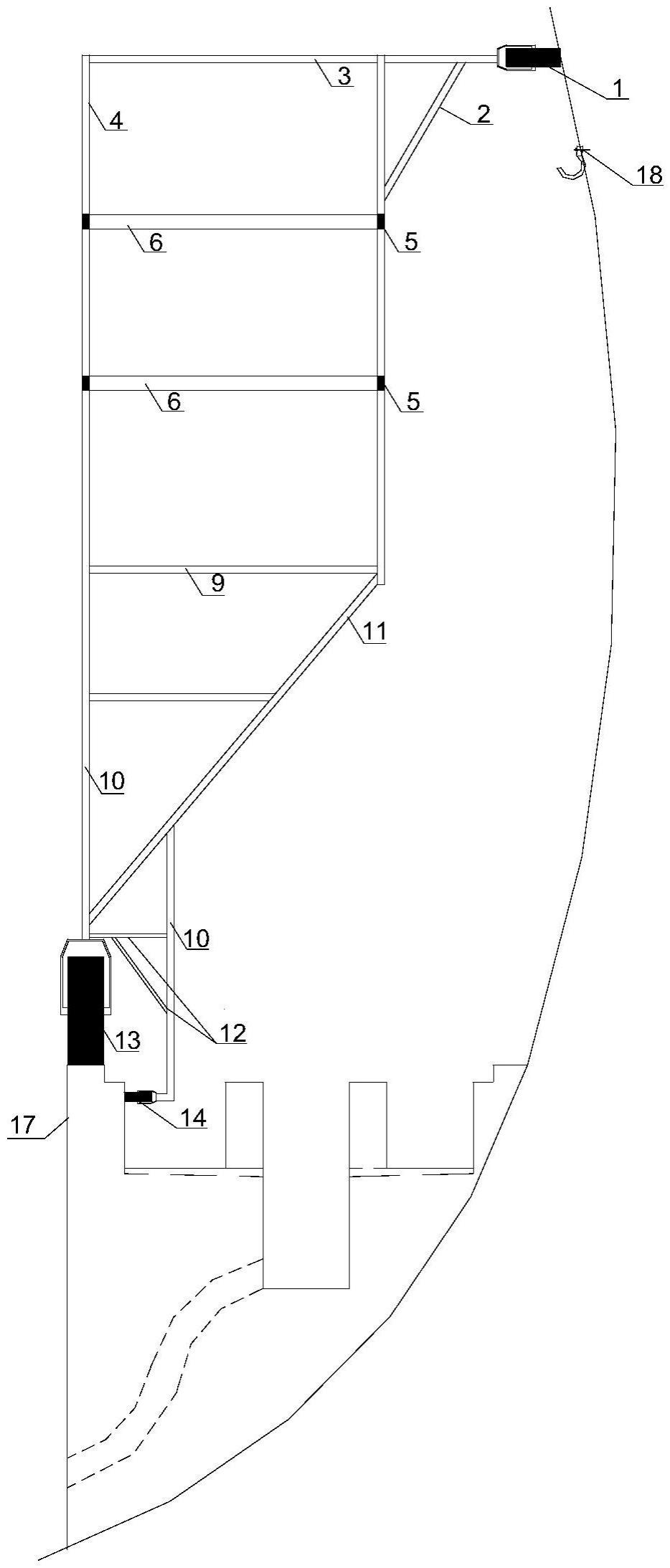

19.图1是本实用新型实施例提供的四电作业台架的结构示意图；
20.图2是图1的正面图；
21.图3是本实用新型实施例提供的作业搭板平台的结构示意图；
22.图4是图3的俯视图；
23.图5是本实用新型实施例提供的中部可拆卸简易台架的结构示意图；
24.图6是本实用新型实施例提供的承插式连接头的结构示意图；
25.图7是本实用新型实施例提供的承插式连接头的分解示意图。
26.图中：1、衬砌侧壁行走轮；2、顶部斜撑；3、顶部水平纵杆；4、顶部竖向立杆；5、承插式连接头；5-1、连接公头；5-2、连接母头；5-3、栓销；6、作业搭板平台；6-1、挂钩；7、中部水
平纵杆；8、中部竖向立杆；9、底部水平纵杆；10、底部竖向立杆；11、底部斜撑；12、加固连接筋；13、水沟电缆槽顶面行走轮；14、水沟电缆槽侧壁定位行走轮；15、剪刀撑；16、防溜铁鞋；17、水沟电缆槽；18、电力电缆挂架。
具体实施方式
27.为能进一步了解本实用新型的

技术实现要素：
、特点及功效，兹例举以下实施例，并配合附图详细说明如下：
28.请参阅图1～图7，本实施例提供的行走在隧道两侧水沟电缆槽上的四电作业台架，包括顶部固定简易台架、中部可拆卸简易台架、底部固定简易台架、衬砌侧壁行走轮1、水沟电缆槽顶面行走轮13、水沟电缆槽侧壁定位行走轮14和作业搭板平台6。
29.所述中部可拆卸简易台架位于顶部固定简易台架和底部固定简易台架之间，并分别与顶部固定简易台架和底部固定简易台架采用承插式连接头5连接形成一整体；所述承插式连接头5包括连接公头5-1、连接母头5-2和栓销5-3，所述连接公头5-1和连接母头5-2可相互扣合连接且均设置有相配合的插孔，所述栓销5-3为带舌插销，所述栓销5-3在连接公头5-1和连接母头5-2扣合后通过插孔横向插入，将连接公头5-1和连接母头5-2连接固定。所述中部可拆卸简易台架的中部竖向立杆8的顶端和底端，一端设置承插式连接头5的连接公头5-1，一侧设置承插式连接头5的连接母头5-2；所述顶部固定简易台架的顶部竖向立杆4的底端和底部固定简易台架的底部竖向立杆10的顶端，对应设置与中部可拆卸简易台架配合的连接公头5-1或连接母头5-2，使顶部固定简易台架、中部可拆卸简易台架、底部固定简易台架之间形成承插式连接。
30.所述顶部固定简易台架由顶部水平纵杆3、顶部竖向立杆4以及顶部斜撑2焊接而成，所述顶部水平纵杆3和顶部竖向立杆4连接，所述顶部水平纵杆3和顶部竖向立杆4之间通过顶部斜撑2连接支撑，所述衬砌侧壁行走轮1安装在顶部水平纵杆3靠衬砌侧壁一侧上，并与衬砌侧壁贴合；所述顶部固定简易台架为类长方体结构。
31.所述中部可拆卸简易台架由中部水平纵杆7、中部竖向立杆8焊接而成，所述中部可拆卸简易台架长方体结构。所述中部可拆卸简易台架根据作业高度安装不同层数，当层数较多时，四电作业台架设置剪刀撑15加固。
32.所述底部固定简易台架由底部竖向立杆10、底部水平纵杆9、底部斜撑11以及加固连接筋12焊接而成，所述底部竖向立杆10和底部水平纵杆9连接，所述底部竖向立杆10和底部水平纵杆9之间通过底部斜撑11连接支撑，连接水沟电缆槽顶面行走轮13、水沟电缆槽侧壁定位行走轮14的两个底部竖向立杆10之间通过加固连接筋12连接，所述水沟电缆槽顶面行走轮13安装在底部固定简易台架的一底部竖向立杆10的底部，水沟电缆槽侧壁定位行走轮14安装在底部固定简易台架的另一底部竖向立杆10的底侧面，水沟电缆槽顶面行走轮13和水沟电缆槽侧壁定位行走轮14分别贴合水沟电缆槽17的顶面和侧壁；所述底部固定简易台架为类三棱柱体结构。
33.所述衬砌侧壁行走轮1、水沟电缆槽顶面行走轮13均采用弹性橡胶轮，使得与相应接触面易密贴；所述水沟电缆槽侧壁定位行走轮14采用硬橡胶轮或钢轮，使得左右定位不易产生移位。
34.所述作业搭板平台6安装在顶部固定简易台架和中部可拆卸简易台架上，所述作
业搭板平台6的两侧设置有挂钩6-1，使作业搭板平台6可直接搭设在顶部固定简易台架的顶部水平纵杆3上或中部可拆卸简易台架的中部水平纵杆7上。
35.所述四电作业台架不移动时，在水沟电缆槽顶面行走轮13朝下坡方向侧设置防溜铁鞋16，便于对其固定。
36.在安装隧道衬砌侧壁电力电缆挂架18时，操作人员坐在上部作业搭板平台6上进行钻孔施工，并佩戴安全带，根据需要通过中部可拆卸简易台架进行高度调整，完成一处可快速移动下一处，使用完成后可以拆卸，方便移动。
37.本实用新型的行走在隧道两侧水沟电缆槽上的四电作业台架，通过顶部固定简易台架、底部固定简易台架与中部可拆卸简易台架均采用承插式连接形成一整体，使得四电作业台架在隧道内水沟电缆槽上前后移动遇到运梁车通过时可快速拆卸组装，操作方便，不占用架梁通道，站前站后施工交叉干扰小，工期可控。本实用新型结构简单，操作方便，经济实用，大大提高了施工效率，安全质量可控。
