1.本实用新型涉及充气减压阀领域，具体是一种新型充气减压阀与氮气瓶连接装置。


背景技术：

2.减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内。
3.现有专利(公开号为cn209427055u)提出了一种新型充气减压阀与氮气瓶连接装置，包括由顶板、底板、以及左右支撑杆构成的矩形框架、与顶板通过螺孔连接的作动螺杆、套接在左右支撑杆上的作动压板和阻尼弹簧。作动螺杆端头与作动压板上表面通过球面接触；底板开设圆孔嵌套在充气减压阀进气接头的根部固定。
4.该装置具有以下优点：本实用新型充气减压阀与氮气瓶连接装置，预先将底板与充气减压阀的进气接头嵌套连接在一起，给飞机轮胎充气时，再将作动压板套嵌在氮气瓶的出气嘴的外侧，旋转作动螺栓，即可将充气减压阀的进气嘴与氮气瓶出器口对接在一起锁紧固定，构造简单，操作方便，省时省力，并且不再需要借用开口扳手，可减少工具丢失的风险。
5.然而该装置使用时仍存在较多缺点，例如：装置整体没有考虑到日常使用时的便携问题，且在使用时，没有专门的压力显示表来观察氮气瓶内的实时压力。


技术实现要素：

6.为实现上述目的，本实用新型提供如下技术方案：一种新型充气减压阀与氮气瓶连接装置，包括连接主阀、螺纹接口、气瓶压力显示表和减压阀，所述连接主阀一侧底部与螺纹接口固定连接，连接主阀一侧顶部与气瓶压力显示表固定连接，连接主阀另一侧顶部与减压阀固定连接。
7.作为本实用新型进一步的方案：所述连接主阀包括主阀壳体和主转动把手，主阀壳体顶端开设有第一开口，第一开口内转动连接有主转动把手。
8.作为本实用新型进一步的方案：所述螺纹接口包括接口主体、连接挡板、气孔和软胶保护垫板，接口主体内部开设有螺纹槽，接口主体内壁固定连接有连接挡板，连接挡板外壁开设有贯穿的气孔，气孔设有若干组且均匀排布在连接挡板外壁，连接挡板一端开设有凹槽，凹槽内固定连接有软胶保护垫板。
9.作为本实用新型进一步的方案：所述减压阀包括减压阀主体、连接管、气筒、刻度、次转动把手和出气管，减压阀主体一侧与连接管固定连接，减压阀主体顶端与气筒固定连接，气筒表面蚀刻有刻度，减压阀主体一端开设有第二开口，第二开口内转动连接有次转动把手，减压阀主体底端固定连接有出气管。
10.与现有技术相比，本实用新型的有益效果是：
11.该一种新型充气减压阀与氮气瓶连接装置，包括连接主阀、螺纹接口、气瓶压力显
示表和减压阀，所述连接主阀一侧底部与螺纹接口固定连接，连接主阀一侧顶部与气瓶压力显示表固定连接，连接主阀另一侧顶部与减压阀固定连接，在进行使用时，将氮气瓶出气端头与螺纹接口拧紧固定，将收集瓶固定在减压阀处，氮气瓶内的气体通过减压阀可进行减压处理，气瓶压力显示表可显示氮气瓶内的实时压力。
附图说明

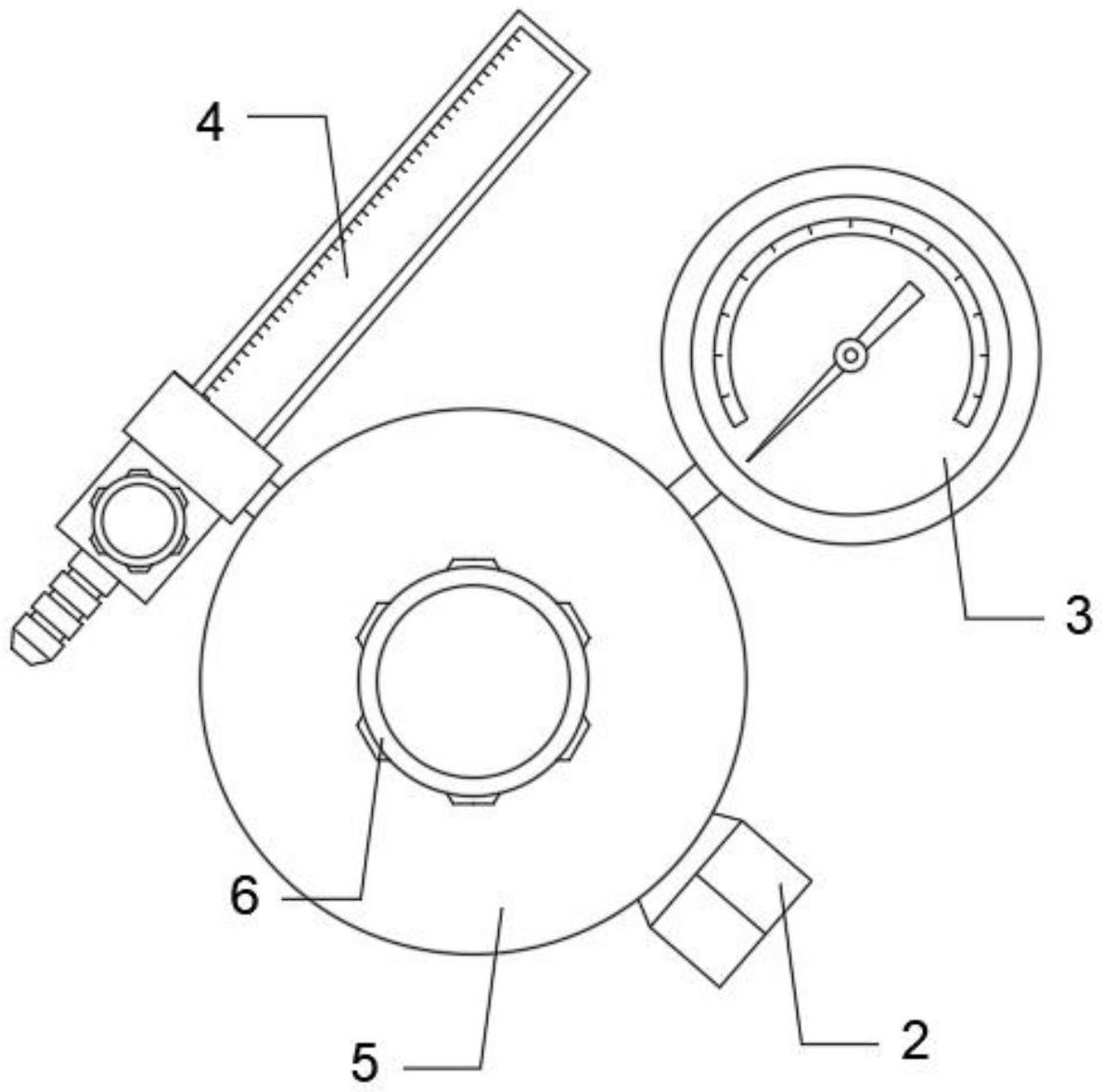

12.图1为本实用新型充气减压阀与氮气瓶连接装置正视图一；
13.图2为本实用新型充气减压阀与氮气瓶连接装置正视图二；
14.图3为本实用新型充气减压阀与氮气瓶连接装置的螺纹接口拆解图；
15.图4为本实用新型充气减压阀与氮气瓶连接装置的减压阀示意图。
16.如图所示：1、连接主阀；2、螺纹接口；3、气瓶压力显示表；4、减压阀；5、主阀壳体；6、主转动把手；7、接口主体；8、连接挡板；9、气孔；10、软胶保护垫板；11、减压阀主体；12、连接管；13、气筒；14、刻度；15、次转动把手；16、出气管。
具体实施方式
17.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。
18.请参阅图1-4，本实用新型实施例中，一种新型充气减压阀与氮气瓶连接装置，包括连接主阀1、螺纹接口2、气瓶压力显示表3和减压阀4，所述连接主阀1一侧底部与螺纹接口2固定连接，连接主阀1一侧顶部与气瓶压力显示表3固定连接，连接主阀1另一侧顶部与减压阀4固定连接，在进行使用时，将氮气瓶出气端头与螺纹接口2拧紧固定，将收集瓶固定在减压阀4处，氮气瓶内的气体通过减压阀4可进行减压处理，气瓶压力显示表3可显示氮气瓶内的实时压力。
19.所述连接主阀1包括主阀壳体5和主转动把手6，主阀壳体5顶端开设有第一开口，第一开口内转动连接有主转动把手6，在氮气瓶和收集瓶都固定完成后，拧动主转动把手6，使得氮气瓶内的氮气得以进入主阀壳体5和气瓶压力显示表3内。
20.所述螺纹接口2包括接口主体7、连接挡板8、气孔9和软胶保护垫板10，接口主体7内部开设有螺纹槽，接口主体7内壁固定连接有连接挡板8，连接挡板8外壁开设有贯穿的气孔9，气孔9设有若干组且均匀排布在连接挡板8外壁，连接挡板8一端开设有凹槽，凹槽内固定连接有软胶保护垫板10，在氮气瓶拧入螺纹接口2内时，连接挡板8表面的软胶保护垫板10起到挡护作用，氮气通过气孔9缓速进入连接主阀1内，起到一定的缓冲作用。
21.所述减压阀4包括减压阀主体11、连接管12、气筒13、刻度14、次转动把手15和出气管16，减压阀主体11一侧与连接管12固定连接，减压阀主体11顶端与气筒13固定连接，气筒13表面蚀刻有刻度14，减压阀主体11一端开设有第二开口，第二开口内转动连接有次转动把手15，减压阀主体11底端固定连接有出气管16，气体在进入连接主阀1后进入气瓶压力显示表3内，气瓶压力显示表3可显示连接主阀1内的实时压力，通过拧松次转动把手15，气体可通过连接管12进入减压阀主体11内，进而通过出气管16将气体进行排出至收集瓶内，通过观察气筒13和刻度14可得知具体的出气流量。


技术特征：
1.一种新型充气减压阀与氮气瓶连接装置，包括连接主阀（1）、螺纹接口（2）、气瓶压力显示表（3）和减压阀（4），其特征在于：所述连接主阀（1）一侧底部与螺纹接口（2）固定连接，连接主阀（1）一侧顶部与气瓶压力显示表（3）固定连接，连接主阀（1）另一侧顶部与减压阀（4）固定连接，螺纹接口（2）包括接口主体（7）、连接挡板（8）、气孔（9）和软胶保护垫板（10），接口主体（7）内部开设有螺纹槽，接口主体（7）内壁固定连接有连接挡板（8），连接挡板（8）外壁开设有贯穿的气孔（9），气孔（9）设有若干组且均匀排布在连接挡板（8）外壁，连接挡板（8）一端开设有凹槽，凹槽内固定连接有软胶保护垫板（10）。2.根据权利要求1所述的一种新型充气减压阀与氮气瓶连接装置，其特征在于：所述连接主阀（1）包括主阀壳体（5）和主转动把手（6），主阀壳体（5）顶端开设有第一开口，第一开口内转动连接有主转动把手（6）。3.根据权利要求1所述的一种新型充气减压阀与氮气瓶连接装置，其特征在于：所述减压阀（4）包括减压阀主体（11）、连接管（12）、气筒（13）、刻度（14）、次转动把手（15）和出气管（16），减压阀主体（11）一侧与连接管（12）固定连接，减压阀主体（11）顶端与气筒（13）固定连接，气筒（13）表面蚀刻有刻度（14），减压阀主体（11）一端开设有第二开口，第二开口内转动连接有次转动把手（15），减压阀主体（11）底端固定连接有出气管（16）。

技术总结
本实用新型公开了一种新型充气减压阀与氮气瓶连接装置，涉及充气减压阀领域，包括连接主阀、螺纹接口、气瓶压力显示表和减压阀，连接主阀包括主阀壳体和主转动把手，主阀壳体顶端开设有第一开口，第一开口内转动连接有主转动把手，螺纹接口包括接口主体、连接挡板、气孔和软胶保护垫板，该一种新型充气减压阀与氮气瓶连接装置，连接主阀一侧底部与螺纹接口固定连接，连接主阀一侧顶部与气瓶压力显示表固定连接，连接主阀另一侧顶部与减压阀固定连接，在进行使用时，将氮气瓶出气端头与螺纹接口拧紧固定，将收集瓶固定在减压阀处，氮气瓶内的气体通过减压阀可进行减压处理，气瓶压力显示表可显示氮气瓶内的实时压力。表可显示氮气瓶内的实时压力。表可显示氮气瓶内的实时压力。


技术研发人员：常笑影 曹海英 王雷 杜琳琳 王岩
受保护的技术使用者：中环吉鲁检测（山东）有限公司
技术研发日：2023.04.14
技术公布日：2023/10/27
