1.本实用新型涉及电抗器技术领域，尤其涉及一种抗震干式空心电抗器。


背景技术：

2.空心电抗器是电力系统中用于限制短路电流、无功补偿和移相等的电感性高压电器，磁通经空气形成回路，故称空心式电抗器。
3.例如中国专利申请号201721070743.1提出一种干式空心电抗器，包括电抗器本体，在所述电抗器本体的上下两端面分别设有汇流铝排，在所述电抗器本体的侧表面上周向的设有绝缘层，在所述绝缘层的上端部以及下端部分别设有增爬伞裙，所述增爬伞裙包括连接部以及倾斜部，其中所述连接部用于与所述绝缘层相连接，所述增爬伞裙的倾斜部与连接部之间形成有夹角，在所述增爬伞裙与绝缘层接触的上边缘处设有过渡层。
4.但上述方案中，干式空心电抗器普遍应用于变电站、电厂等场合用于补偿无功，部分安装应用于地震烈度较大的地区，对电抗器的抗地震能力要求较高，若不满足相应的地震烈度要求，在地震发生时电抗器可能会倾倒引发事故，震动还会对电抗器自身零部件造成损坏，是为了解决以上问题，我们设计了一种抗震干式空心电抗器。


技术实现要素：

5.本实用新型提供了一种抗震干式空心电抗器，以解决上述背景技术中提出的问题。
6.为了实现上述目的，本实用新型采用了如下技术方案：
7.一种抗震干式空心电抗器，包括底座，所述底座通过减震组件连接有固定板，所述固定板的上侧壁固定连接有两个绝缘子，两个所述绝缘子的上端固定连接有下十字架，所述下十字架的上侧壁固定连接有壳体，所述壳体的上端固定连接有上十字架，所述上十字架和所述下十字架之间侧壁固定连接有绕组。
8.作为本技术方案的进一步改进方案：所述减震组件包括两个u型管，两个所述u型管固定连接在所述底座的上侧壁，两个所述u型管的一端固定连接有第一圆管，两个所述u型管的另一端固定连接有第二圆管，两个所述第二圆管固定连接在一起，每个所述第一圆管内均设有第一活塞，所述第一活塞的侧壁上均固定连接有支撑杆，所述支撑杆的一端固定连接在固定板的底侧壁上，每个所述第二圆管内均设有第二活塞，所述第二活塞的上侧壁固定连接有弹簧，每个所述第二圆管上设有调节组件。
9.作为本技术方案的进一步改进方案：所述调节组件包括密封板，所述密封板固定连接在所述第二圆管的一端，所述密封板上螺纹连接有螺杆，所述螺杆的一端固定连接有把手，所述螺杆的另一端贯穿所述密封板的侧壁并通过轴承连接有第三活塞，所述第三活塞位于所述第二圆管内，所述弹簧的一端固定连接在所述第三活塞的底侧壁上。
10.作为本技术方案的进一步改进方案：所述第一圆管的一端固定连接防尘网，支撑杆贯穿所述防尘网的侧壁。
11.作为本技术方案的进一步改进方案：两个所述u型管的侧壁上均固定连接有进油管，两个所述进油管的一端均设有密封盖。
12.作为本技术方案的进一步改进方案：两个所述支撑杆的一端纵截面呈倒梯形设置。
13.作为本技术方案的进一步改进方案：所述壳体的内部侧壁上固定连接有吸音层。
14.与现有技术相比，本实用新型的有益效果是：
15.通过在u型管、第一圆管和第二圆管内注入液压油，震动的力经由液压油传输给弹簧，同时液压油会吸收弹簧的反作用力，提高了抗震的效果，通过吸音层可以降低电抗器产生的噪音，此装置达到了减震的目的，能够有效避免电抗器组件发生松动，减少震动对各零部件的损坏。
16.上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。本实用新型的具体实施方式由以下实施例及其附图详细给出。
附图说明
17.此处所说明的附图用来提供对本实用新型的进一步理解，构成本技术的一部分，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

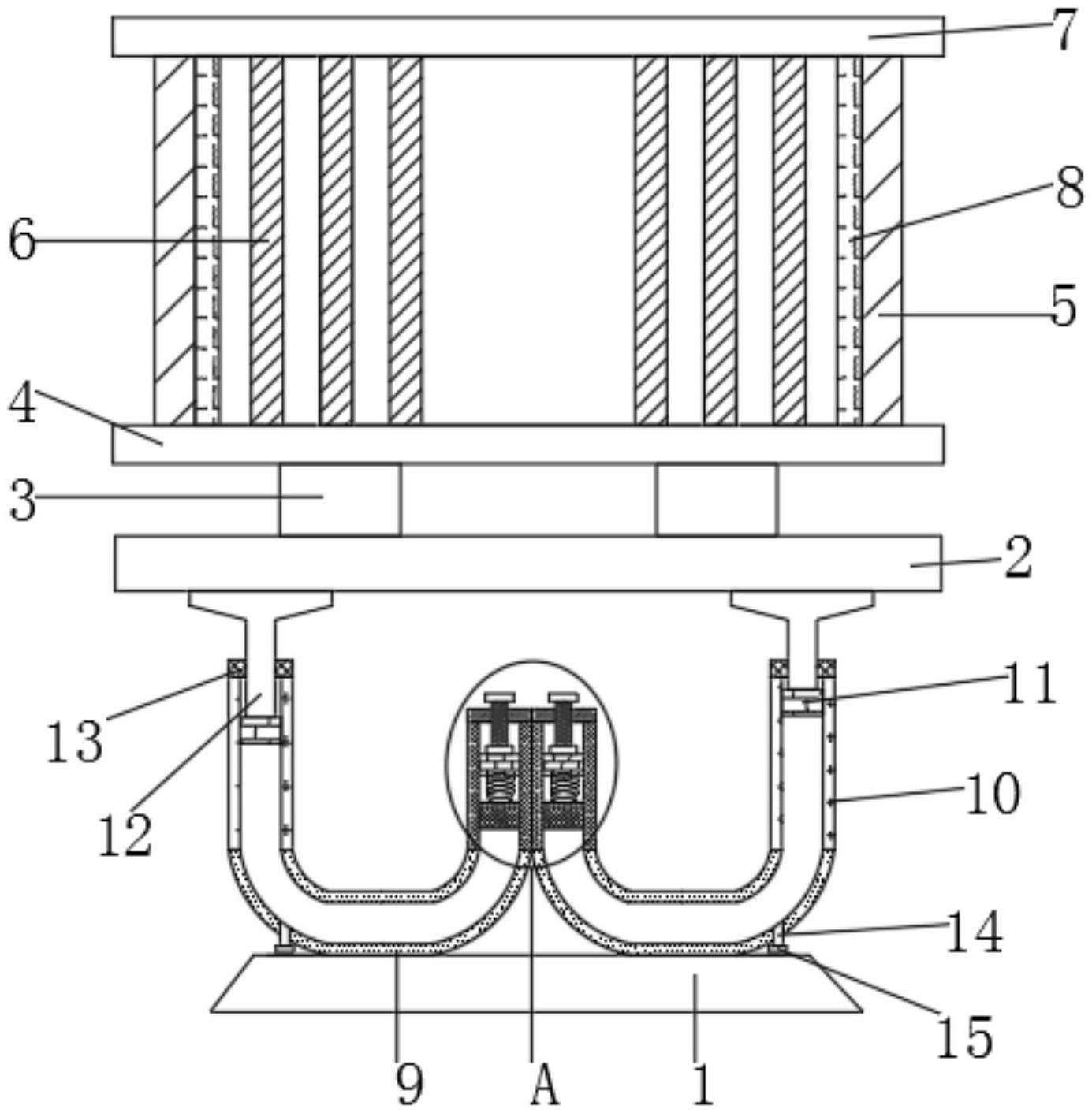

18.图1为本实用新型提出的一种抗震干式空心电抗器的正视剖视结构示意图；
19.图2为本实用新型提出的一种抗震干式空心电抗器的仰视结构示意图；
20.图3为图1中a的局部结构放大图。
21.附图中，各标号所代表的部件列表如下：
22.1、底座；2、固定板；3、绝缘子；4、下十字架；5、壳体；6、绕组；7、上十字架；8、吸音层；9、u型管；10、第一圆管；11、第一活塞；12、支撑杆；13、防尘网；14、进油管；15、密封盖；16、第二圆管；17、第二活塞；18、密封板；19、螺杆；20、轴承；21、第三活塞；22、弹簧；23、把手。
具体实施方式
23.以下结合附图对本实用新型的原理和特征进行描述，所举实例只用于解释本实用新型，并非用于限定本实用新型的范围。在下列段落中参照附图以举例方式更具体地描述本实用新型。根据下面说明和权利要求书，本实用新型的优点和特征将更清楚。需说明的是，附图均采用非常简化的形式且均使用非精准的比例，仅用以方便、明晰地辅助说明本实用新型实施例的目的。
24.需要说明的是，当组件被称为“固定于”另一个组件，它可以直接在另一个组件上或者也可以存在居中的组件。当一个组件被认为是“连接”另一个组件，它可以是直接连接到另一个组件或者可能同时存在居中组件。当一个组件被认为是“设置于”另一个组件，它可以是直接设置在另一个组件上或者可能同时存在居中组件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的。
25.除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领
域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本实用新型。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。
26.请参阅图1-3，本实用新型实施例中，一种抗震干式空心电抗器，包括底座1，底座1通过减震组件连接有固定板2，固定板2的上侧壁固定连接有两个绝缘子3，两个绝缘子3的上端固定连接有下十字架4，下十字架4的上侧壁固定连接有壳体5，壳体5的上端固定连接有上十字架7，上十字架7和下十字架4之间侧壁固定连接有绕组6。
27.请参阅图3，减震组件包括两个u型管9，两个u型管9固定连接在底座1的上侧壁，两个u型管9的一端固定连接有第一圆管10，两个u型管9的另一端固定连接有第二圆管16，两个第二圆管16固定连接在一起，每个第一圆管10内均设有第一活塞11，第一活塞11的侧壁上均固定连接有支撑杆12，支撑杆12的一端固定连接在固定板2的底侧壁上，每个第二圆管16内均设有第二活塞17，第二活塞17的上侧壁固定连接有弹簧22，每个第二圆管16上设有调节组件，弹簧22可以起到减震的效果，同时液压油会吸收弹簧22的反作用力，从而提高减震的效果。
28.请参阅图3，调节组件包括密封板18，密封板18固定连接在第二圆管16的一端，密封板18上螺纹连接有螺杆19，螺杆19的一端固定连接有把手23，螺杆19的另一端贯穿密封板18的侧壁并通过轴承20连接有第三活塞21，第三活塞21位于第二圆管16内，弹簧22的一端固定连接在第三活塞21的底侧壁上，转动螺杆19可以进行压缩、放松弹簧22，从而进行调整弹簧22的减震。
29.请参阅图1，第一圆管10的一端固定连接防尘网13，支撑杆12贯穿防尘网13的侧壁，防止灰尘进入到第一圆管10内，从而影响到里面的第一活塞11的上下运行效果。
30.请参阅图1，两个u型管9的侧壁上均固定连接有进油管14，两个进油管14的一端均设有密封盖15，通过进油管14向u型管9内注入液压油和排放液压油。
31.请参阅图1，两个支撑杆12的一端纵截面呈倒梯形设置，增大固定面积，使得固定板2更加稳固。
32.请参阅图1，壳体5的内部侧壁上固定连接有吸音层8，降低电抗器运行时产生的噪音。
33.本实用新型的工作原理是：
34.首先通过进油管14向u型管9内注入液压油，再使用密封盖15封住，当发生震动的时候，震动的力经由液压油传送给弹簧22，弹簧22可以起到减震的效果，同时液压油会吸收弹簧22的反作用力，从而提高减震的效果，通过螺杆19的顺时针转动和逆时针转动，可以使得第三活塞21向上或者向下运动，进而可使得弹簧22压缩或者放松，进而可以调整弹簧22的减震性能。
