1.本实用新型涉及数字视频信息传输技术领域，具体为一种数字视频系统的信息传输装置。


背景技术：

2.随着互联网的日益发展，人们越来越多的利用网络视频来代替传统电视节目，视频业务已经成为互联网流量最大的业务，其将是未来互联网应用上占据主导地位的主要业务形态。在数字视频系统的传输过程中需要使用信息传输装置。
3.但是现有的信息传输装置在使用时会出现插接头发生松动脱落，进而影响视频信号传输的稳定性。


技术实现要素：

4.本实用新型的目的在于提供一种数字视频系统的信息传输装置，以解决上述背景技术中提出的现有的信息传输装置在使用时会出现插接头发生松动脱落，进而影响视频信号传输的稳定性的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种数字视频系统的信息传输装置，包括壳体，所述壳体内壁的一侧固定设置有数字视频信息传输模块，所述数字视频信息传输模块与壳体的连接处固定设置有两个插接座，两个所述插接座远离数字视频信息传输模块的一端均延伸至外界卡合连接有插接头，所述插接头远离插接座的一侧固定连接有连接线，所述壳体一端的两侧均固定设置有两个伸缩杆，位于同一侧的两个所述伸缩杆之间远离壳体的一端均固定设置有限位块，四个所述伸缩杆的表面均套设有支撑弹簧，两个所述限位块的一侧均开设有限位槽，所述壳体远离伸缩杆的一端开设有安装孔，所述安装孔的内部固定设置有安装座，所述安装座内侧的中部固定安装有风扇，所述壳体内壁靠近数字视频信息传输模块的一侧固定安装有温控开关。
6.通过限位块在两个伸缩杆和两个支撑弹簧的配合作用下收缩，来对插接头进行夹持限位，避免在使用过程中插接头发生松动脱落，进而保证视频信号传输的稳定性，通过温控开关来对壳体内部的温度进行检测，当温度达到一定值时，会触发温控开关，来控制风扇通电开始工作，通过风扇通电产生风能，来加快壳体内部空气的流通，能够加快壳体内部热空气的排出，避免温度过高进而影响数字视频信息传输模块的正常工作。
7.优选的，所述壳体的两侧均开设有散热窗，两个所述散热窗的内部均固定设置有隔尘网，通过散热窗的设置能够便于进行散热。
8.优选的，所述安装座内侧的一端固定设置有防尘网，通过防尘网的设置能够起到防尘的作用。
9.优选的，所述风扇通过温控开关与外接电源电性连接，通过温控开关来对壳体内部的温度进行检测。
10.优选的，所述壳体的顶端铰接有检修门，所述检修门的中部开设有若干个散热孔，
所述检修门顶端的一侧固定设置有把手，通过若干个散热孔的设置能够便于进行散热。
11.优选的，两个所述限位槽分别与两个连接线对应设置，通过两个限位槽来对两个连接线进行卡合。
12.与现有技术相比，本实用新型的有益效果是：
13.通过限位块在两个伸缩杆和两个支撑弹簧的配合作用下收缩，来对插接头进行夹持限位，避免在使用过程中插接头发生松动脱落，进而保证视频信号传输的稳定性；
14.通过温控开关来对壳体内部的温度进行检测，当温度达到一定值时，会触发温控开关，来控制风扇通电开始工作，通过风扇通电产生风能，来加快壳体内部空气的流通，能够加快壳体内部热空气的排出，避免温度过高进而影响数字视频信息传输模块的正常工作。
附图说明

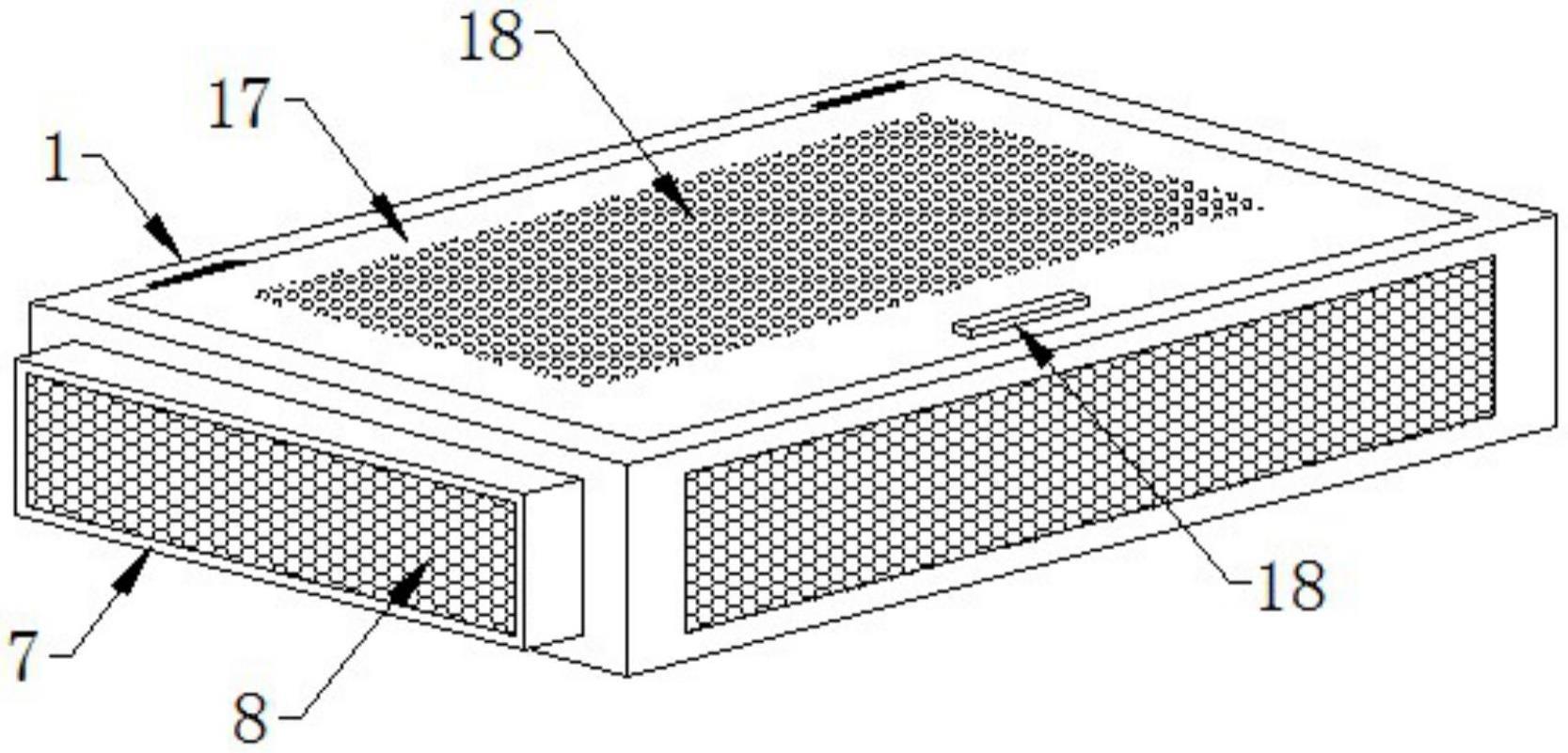

15.图1为本实用新型的立体图；
16.图2为本实用新型的俯视剖视图；
17.图3为本实用新型局部a的放大图；
18.图4为本实用新型局部b的放大图。
19.图中：1、壳体；2、数字视频信息传输模块；3、散热窗；4、隔尘网；5、温控开关；6、安装孔；7、安装座；8、防尘网；9、风扇；10、插接座；11、插接头；12、连接线；13、伸缩杆；14、支撑弹簧；15、限位块；16、限位槽；17、检修门；18、散热孔；19、把手。
实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。
21.请参阅图1-4，本实用新型提供了一种数字视频系统的信息传输装置，包括壳体1，壳体1内壁的一侧固定设置有数字视频信息传输模块2，数字视频信息传输模块2与壳体1的连接处固定设置有两个插接座10，两个插接座10远离数字视频信息传输模块2的一端均延伸至外界卡合连接有插接头11，插接头11远离插接座10的一侧固定连接有连接线12，壳体1一端的两侧均固定设置有两个伸缩杆13，位于同一侧的两个伸缩杆13之间远离壳体1的一端均固定设置有限位块15，四个伸缩杆13的表面均套设有支撑弹簧14，两个限位块15的一侧均开设有限位槽16，壳体1远离伸缩杆13的一端开设有安装孔6，安装孔6的内部固定设置有安装座7，安装座7内侧的中部固定安装有风扇9，壳体1内壁靠近数字视频信息传输模块2的一侧固定安装有温控开关5，通过限位块15在两个伸缩杆13和两个支撑弹簧14的配合作用下收缩，来对插接头11进行夹持限位，避免在使用过程中插接头11发生松动脱落，进而保证视频信号传输的稳定性，通过温控开关5来对壳体1内部的温度进行检测，当温度达到一定值时，会触发温控开关5，来控制风扇9通电开始工作，通过风扇9通电产生风能，来加快壳体1内部空气的流通，能够加快壳体1内部热空气的排出，避免温度过高进而影响数字视频信息传输模块2的正常工作。
22.参阅图1-4，进一步的，壳体1的两侧均开设有散热窗3，两个散热窗3的内部均固定设置有隔尘网4，通过散热窗3的设置能够便于进行散热，壳体1的顶端铰接有检修门17，检
修门17的中部开设有若干个散热孔18，检修门17顶端的一侧固定设置有把手19，通过若干个散热孔18的设置能够便于进行散热，两个限位槽16分别与两个连接线12对应设置，通过两个限位槽16来对两个连接线12进行卡合，安装座7内侧的一端固定设置有防尘网8，通过防尘网8的设置能够起到防尘的作用。
23.参阅图2-3，进一步的，风扇9通过温控开关5与外接电源电性连接，通过温控开关5来对壳体1内部的温度进行检测。
24.本申请实施例在使用时：先拉动限位块15，使得限位块15与插接座10之间留下足够空档，再将插接头11与插接座10卡接，并将连接线12卡在限位槽16内，再松开限位块15，通过限位块15在两个伸缩杆13和两个支撑弹簧14的配合作用下收缩，来对插接头11进行夹持限位，避免在使用过程中插接头11发生松动脱落，进而保证视频信号传输的稳定性，在该信息传输装置工作过程中，通过温控开关5来对壳体1内部的温度进行检测，当温度达到一定值时，会触发温控开关5，来控制风扇9通电开始工作，通过风扇9通电产生风能，来加快壳体1内部空气的流通，能够加快壳体1内部热空气的排出，避免温度过高进而影响数字视频信息传输模块2的正常工作。
25.尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。


技术特征：
1.一种数字视频系统的信息传输装置，包括壳体（1），其特征在于：所述壳体（1）内壁的一侧固定设置有数字视频信息传输模块（2），所述数字视频信息传输模块（2）与壳体（1）的连接处固定设置有两个插接座（10），两个所述插接座（10）远离数字视频信息传输模块（2）的一端均延伸至外界卡合连接有插接头（11），所述插接头（11）远离插接座（10）的一侧固定连接有连接线（12），所述壳体（1）一端的两侧均固定设置有两个伸缩杆（13），位于同一侧的两个所述伸缩杆（13）之间远离壳体（1）的一端均固定设置有限位块（15），四个所述伸缩杆（13）的表面均套设有支撑弹簧（14），两个所述限位块（15）的一侧均开设有限位槽（16），所述壳体（1）远离伸缩杆（13）的一端开设有安装孔（6），所述安装孔（6）的内部固定设置有安装座（7），所述安装座（7）内侧的中部固定安装有风扇（9），所述壳体（1）内壁靠近数字视频信息传输模块（2）的一侧固定安装有温控开关（5）。2.根据权利要求1所述的一种数字视频系统的信息传输装置，其特征在于：所述壳体（1）的两侧均开设有散热窗（3），两个所述散热窗（3）的内部均固定设置有隔尘网（4）。3.根据权利要求1所述的一种数字视频系统的信息传输装置，其特征在于：所述安装座（7）内侧的一端固定设置有防尘网（8）。4.根据权利要求1所述的一种数字视频系统的信息传输装置，其特征在于：所述风扇（9）通过温控开关（5）与外接电源电性连接。5.根据权利要求1所述的一种数字视频系统的信息传输装置，其特征在于：所述壳体（1）的顶端铰接有检修门（17），所述检修门（17）的中部开设有若干个散热孔（18），所述检修门（17）顶端的一侧固定设置有把手（19）。6.根据权利要求1所述的一种数字视频系统的信息传输装置，其特征在于：两个所述限位槽（16）分别与两个连接线（12）对应设置。

技术总结
本实用新型公开了一种数字视频系统的信息传输装置，包括壳体，壳体内壁的一侧固定设置有数字视频信息传输模块，数字视频信息传输模块与壳体的连接处固定设置有两个插接座，两个插接座远离数字视频信息传输模块的一端均延伸至外界卡合连接有插接头，插接头远离插接座的一侧固定连接有连接线，壳体一端的两侧均固定设置有两个伸缩杆，位于同一侧的两个伸缩杆之间远离壳体的一端均固定设置有限位块，本实用新型一种数字视频系统的信息传输装置，通过限位块在两个伸缩杆和两个支撑弹簧的配合作用下收缩，来对插接头进行夹持限位，避免在使用过程中插接头发生松动脱落，进而保证视频信号传输的稳定性。信号传输的稳定性。信号传输的稳定性。


技术研发人员：张倩 郭浩 张明 刘波涛 翁晨媛 陈进仕
受保护的技术使用者：福建科华信息技术有限公司
技术研发日：2023.04.06
技术公布日：2023/10/27
