1.本实用新型涉及喷水设备技术领域，具体为一种葡萄种植用喷水机构。


背景技术：

2.葡萄是一种葡萄科藤本植物，是日常生活中常见的一种水果，一般来说获得葡萄品质的优劣与葡萄的品种和种植环境有较大的关系，在品种相同时当土地肥沃雨水充足时所获得的葡萄的品质相对较高，一般种植为获得较高品质的葡萄通常采用勤浇水的方式来补充葡萄生长所需的水分，但是由于葡萄生长为藤蔓攀爬至支撑架上，所以浇水时大多是直接对葡萄根部或者由下向下喷洒浇水。
3.在实现本技术过程中，发明人发现该技术中至少存在如下问题，现有葡萄种植喷水机构在使用过程中虽然是由下向下喷洒浇水，使葡萄根部能够获得大量水分，但此种方式喷水容易造成下方水分蒸腾向上，使得葡萄的藤蔓和果实受到一定热气的熏蒸和影响，容易造成水分的流失，且一直向葡萄藤根部进行浇水使，根部水分过多容易霉烂，而叶片水分不足，造成叶片枯黄，影响葡萄藤正常生长，故而需要进一步改进。


技术实现要素：

4.针对现有技术的不足，本实用新型提供了一种葡萄种植用喷水机构，具备便于调控喷水等优点，解决了现有喷水机构浇水效率不佳的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种葡萄种植用喷水机构，包括种植棚横梁，所述种植棚横梁的底部设置导向机构，所述种植棚横梁的底部设置有收放线机构，所述种植棚横梁的底部右侧固定安装有控制器，所述种植棚横梁的顶部设置有运输机构，所述收放线机构的外部设置有喷水组件；
6.所述放线机构包括固定座、伺服电机、转轴、收放线轮和钢丝绳，所述种植棚横梁的底部左右两侧均固定安装有固定座，所述固定座的背面固定安装有伺服电机，所述伺服电机的输出端固定安装有一端贯穿并延到固定座内部的转轴，所述转轴的外部固定安装有收放线轮，左侧所述收放线轮的外部固定安装有一端与右侧收放线轮外部固定连接的钢丝绳。
7.进一步，所述导向机构包括支撑座和导线轮，所述种植棚横梁的底部固定安装有数量为六个的支撑座，所述支撑座的内底壁固定安装有导线轮。
8.进一步，所述运输机构包括运输管和波纹管，所述种植棚横梁的顶部固定安装有运输管，所述运输管的底部连通有一端贯穿并延到种植棚横梁下方的波纹管。
9.进一步，所述喷水组件包括水雾喷头、固定环和温湿度传感器，所述水雾喷头的数量为五个，五个所述水雾喷头的顶部左右两侧均固定安装有固定环，所述水雾喷头的正面固定安装有温湿度传感器。
10.进一步，所述波纹管与水雾喷头的进口相连通，所述固定环活动套接在钢丝绳的外部。
11.进一步，所述钢丝绳位于导线轮的内部，所述水雾喷头位于支撑座之间。
12.与现有技术相比，本技术的技术方案具备以下有益效果：
13.该葡萄种植用喷水机构，通过放线机构、运输机构、导向机构和喷水组件的设置，便于对葡萄葡萄藤不同高度进行合理喷水，同时，可配合周边环境进行水分的喷洒，实现科学浇水，有效促进葡萄藤生长，提升葡萄品质。
附图说明

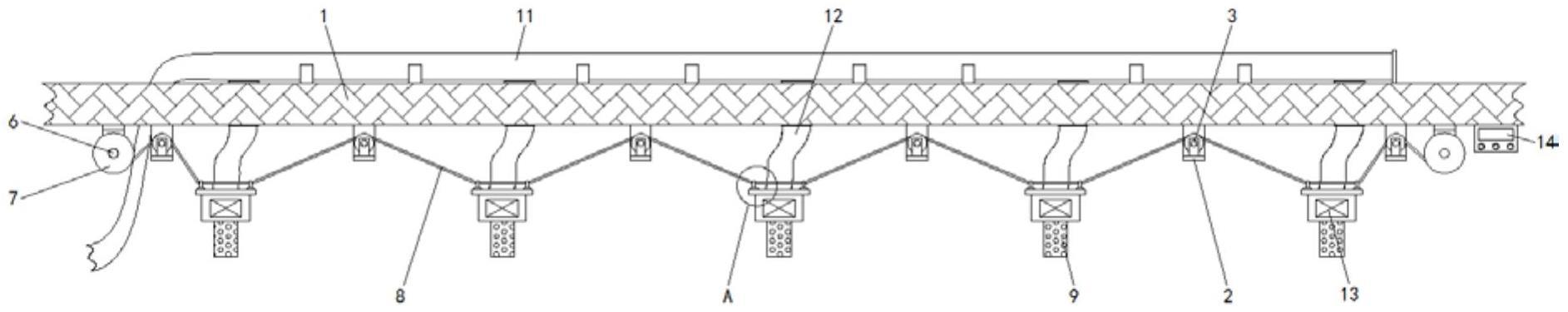

14.图1为本实用新型结构示意图；
15.图2为本实用新型放线机构右视图；
16.图3为本实用新型导向机构结构示意图；
17.图4为本实用新型图1中a处放大。
18.图中：1、种植棚横梁；2、支撑座；3、导线轮；4、固定座；5、伺服电机；6、转轴；7、收放线轮；8、钢丝绳；9、水雾喷头；10、固定环；11、运输管；12、波纹管；13、温湿度传感器；14、控制器。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.请参阅图1-4，本实施例中的一种葡萄种植用喷水机构，包括种植棚横梁1，种植棚横梁1的底部设置导向机构，种植棚横梁1的底部设置有收放线机构，种植棚横梁1的底部右侧固定安装有控制器14，种植棚横梁1的顶部设置有运输机构，收放线机构的外部设置有喷水组。
21.本实施例中，放线机构包括固定座4、伺服电机5、转轴6、收放线轮7和钢丝绳8，种植棚横梁1的底部左右两侧均固定安装有固定座4，固定座4的背面固定安装有伺服电机5，伺服电机5的输出端固定安装有一端贯穿并延到固定座4内部的转轴6，转轴6的外部固定安装有收放线轮7，左侧收放线轮7的外部固定安装有一端与右侧收放线轮7外部固定连接的钢丝绳8。
22.具体的，启动左右两个伺服电机5，使伺服电机5带动两个转轴6转动，使收放线轮7对钢丝绳8实现放线，也就使得喷水组件便于进行调控。
23.本实施例中，导向机构包括支撑座2和导线轮3，种植棚横梁1的底部固定安装有数量为六个的支撑座2，支撑座2的内底壁固定安装有导线轮3，钢丝绳8位于导线轮3的内部。
24.其中，导线轮3的设置，使钢丝绳8调控顺滑，从而便于对喷水组件进行控制。
25.本实施例中，运输机构包括运输管11和波纹管12，种植棚横梁1的顶部固定安装有运输管11，运输管11的底部连通有一端贯穿并延到种植棚横梁1下方的波纹管12。
26.其中，波纹管12的设置，使喷水组件便于进行高度调整，同时不影响浇水。
27.本实施例中，喷水组件包括水雾喷头9、固定环10和温湿度传感器13，水雾喷头9的数量为五个，五个水雾喷头9的顶部左右两侧均固定安装有固定环10，固定环10活动套接在
钢丝绳8的外部，水雾喷头9位于支撑座2之间，水雾喷头9的正面固定安装有温湿度传感器13，波纹管12与水雾喷头9的进口相连通。
28.具体的，温湿度传感器13实时采集周边环境，并将数据传递给控制器14，使控制器14对整体环境数据进行整合，实现水流量的控制与水雾喷头9高度控制，从而实现科学浇水。
29.上述实施例的工作原理为：
30.在使用中，启动左右两个伺服电机5，使伺服电机5带动两个转轴6转动，使收放线轮7对钢丝绳8实现放线，同时，由于水雾喷头9自身重力相同，且有向下引力吸引，使水雾喷头9整齐向下进行位移，使水雾喷头9可以进入到葡萄藤中间各个段落，此时，外部抽水泵将水经运输管11和波纹管12送入到水雾喷头9中，使水雾喷头9实现对葡萄藤各个段落的喷水，同时，温湿度传感器13实时采集周边环境，并将数据传递给控制器14，使控制器14对整体环境数据进行整合，实现水流量的控制与水雾喷头9高度控制，从而实现科学浇水。
31.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个
……”
限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
32.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
