1.本技术涉及展示装置的技术领域，尤其是涉及一种光杠杆测量展示装置。


背景技术：

2.目前的一些常见物品在受压后会产生形变，例如木地板、塑料板、钢板等不同材质的板材，但是对于上述的板材，板面较大、但产生的形变量却十分微小，不易通过肉眼进行检测、判断和对比。
3.光杠杆测量在长度或位置差别甚小的测量中是一个简单有效的方法，相关技术中，常常会使用光杠杆测量展示装置来展示这一原理以便参观者进行理解。
4.参照图6和图7，为相关技术中的光杠杆测量展示装置，包括架体1，架体1开设有矩形截面的容纳腔21，所述容纳腔21一内壁上设置有第二反射镜5，容纳腔21中与第二反射镜5相对的内壁底部位置上转动设置有第一反射镜3，且第一反射镜3一端垂直连接有移动板31，第二反射镜5固定在容纳腔21侧壁中部位置，设置第二反射镜5的容纳腔21内壁上设置有激光发射器6，激光发射器6发射端朝向第一反射镜3，激光发射器6发出的激光依次经过第一反射镜3和第二反射镜5后投射至容纳腔21内壁，架体1上设置有竖直的刻度尺11，方便显示激光所在位置，展示柜前端的地面上安装有待检测的测量板4，移动板31抵接在测量板4上，通过不同体重参观者踩踏测量板4和观看激光的位置可以感受到测量板4形变情况和理解光杠杆测量技术。
5.但上述的光杠杆测量展示装置不易用于比对多种不同类型的板材的形变量，并且需要测量多种不同类型的板材的形变量时需要重新安装和拆卸待检测板，操作并不方便。


技术实现要素：

6.为了使得光杠杆测量展示装置便于参观者比对多块不同材质板材的形变量，本技术提供一种形变测量装置。
7.本技术提供一种形变测量装置，采用如下的技术方案：
8.一种光杠杆测量展示装置，包括架体，所述架体上设置有多个测量展示架，所述测量展示架包括
9.容纳腔，所述容纳腔内转动连接有第一反射镜，所述第一反射镜底端固定有移动板，且容纳腔远离第一反射镜的一内壁上设置有第二反射镜和激光发射器；
10.测量板，所述测量板水平放置，且抵接于所述移动板底部；
11.刻度尺，所述刻度尺竖直设置且靠近容纳腔远离第二反射镜的内壁；
12.定位块，所述定位块滑动连接于所述刻度尺；
13.升降机构，所述升降机构包括操作部，所述操作部用于驱动所述定位块滑动。
14.通过采用上述技术方案，展示架设置有多个，使得可以同时设置多块不同材质的测量板用于检测，减少测量时更换的频率。当依靠参观者站立在测量板产生形变时，可以通过操作操作部，使得定位块升降至激光反射位置处，对该位置进行记录，再移动至其他测量
板上进行测量和使用定位块定位，从而通过比对多个定位块的位置可以进行不同材质测量板形变量的比对。
15.可选的，所述操作部包括转动连接于测量展示区的转动把手，当所述转动把手转动时用于驱动的定位块滑动。
16.通过采用上述技术方案，参观者可以在站在测量板上的同时，通过转动转动把手来调整定位块的位置，操作方便。
17.可选的，所述测量展示架上转动设置有第一带轮和第二带轮，所述第一带轮和第二带轮外套设有同一条皮带，所述定位块固定于所述皮带上，所述转动把手用于驱动所述第一带轮转动。
18.通过采用上述技术方案，当转动把手转动时可以带动第一带轮转动，第一带轮通过和第二带轮配合带动皮带移动，从而带动定位块沿竖直方向上移动。
19.可选的，所述容纳腔远离第二反射镜的内壁上开设有容纳槽，所述第一带轮和第二带轮转动连接于所述容纳槽内，所述容纳腔内可拆卸连接有用于启闭所述容纳腔开口的覆盖板。
20.通过采用上述技术方案，将第一带轮、第二带轮和皮带设置在容纳槽内并可以通过覆盖板覆盖进行保护，且便于安装、拆卸及维护。
21.可选的，所述转动把手包括转动轴和可拆卸连接在转动轴一端的手柄，所述转动轴一端穿过所述覆盖板并和所述第一带轮同轴固定连接。
22.通过采用上述技术方案，手柄位于容纳槽外便于进行转动。
23.可选的，所述转动把手距离检测板的最短距离为0.8-1.2m。
24.通过采用上述技术方案，便于多数身高段的人进行操作。
25.可选的，所述定位块包括移动段和与移动段垂直的滑动段，所述滑动段滑动连接于所述刻度尺上。
26.通过采用上述技术方案，滑动段位于容纳槽外并滑动在刻度尺上，便于通过滑动段指示刻度尺的位置。
27.可选的，所述第二反射镜可拆卸连接于容纳腔内壁，且第二反射镜能够连接于容纳腔内壁不同高度。
28.通过采用上述技术方案，第二反射镜高度可以调整，以便在测量板更换成不同材质的板材时，第一反射镜反射的激光均可以通过第二反射镜进行反射。
29.可选的，所述第二反射镜周侧固定有固定框，所述固定框上穿设有多个固定螺栓，所述容纳腔内壁沿竖向等间隔开设有多个用于和固定螺栓螺纹连接的螺纹孔。
30.通过采用上述技术方案，设置固定框可以更好的保护第二反射镜，通过移动固定框，使得固定螺栓插接螺纹连接至不同的螺纹孔内，从而调整第二反射镜的高度。
31.综上所述，本技术包括以下至少一种有益效果：
32.1.展示架设置有多个，使得可以同时设置多块不同材质的测量板用于检测，减少测量时更换的频率；
33.2.设置升降机构，使得操作人员可以通过操作操作部来调整定位块至激光指示的位置，进行标记，从而便于对不同材质测量板形变量的比对；
34.3.将第一带轮、第二带轮和皮带设置在容纳槽内并可以通过覆盖板覆盖进行保
护，且便于安装、拆卸及维护；
35.4.转动把手距离检测板的最短距离为0.8-1.2m，便于多数身高段的人进行操作；
36.5.第二反射镜高度可以调整，以便在测量板更换成不同材质的板材时，第一反射镜反射的激光均可以通过第二反射镜进行反射。
附图说明

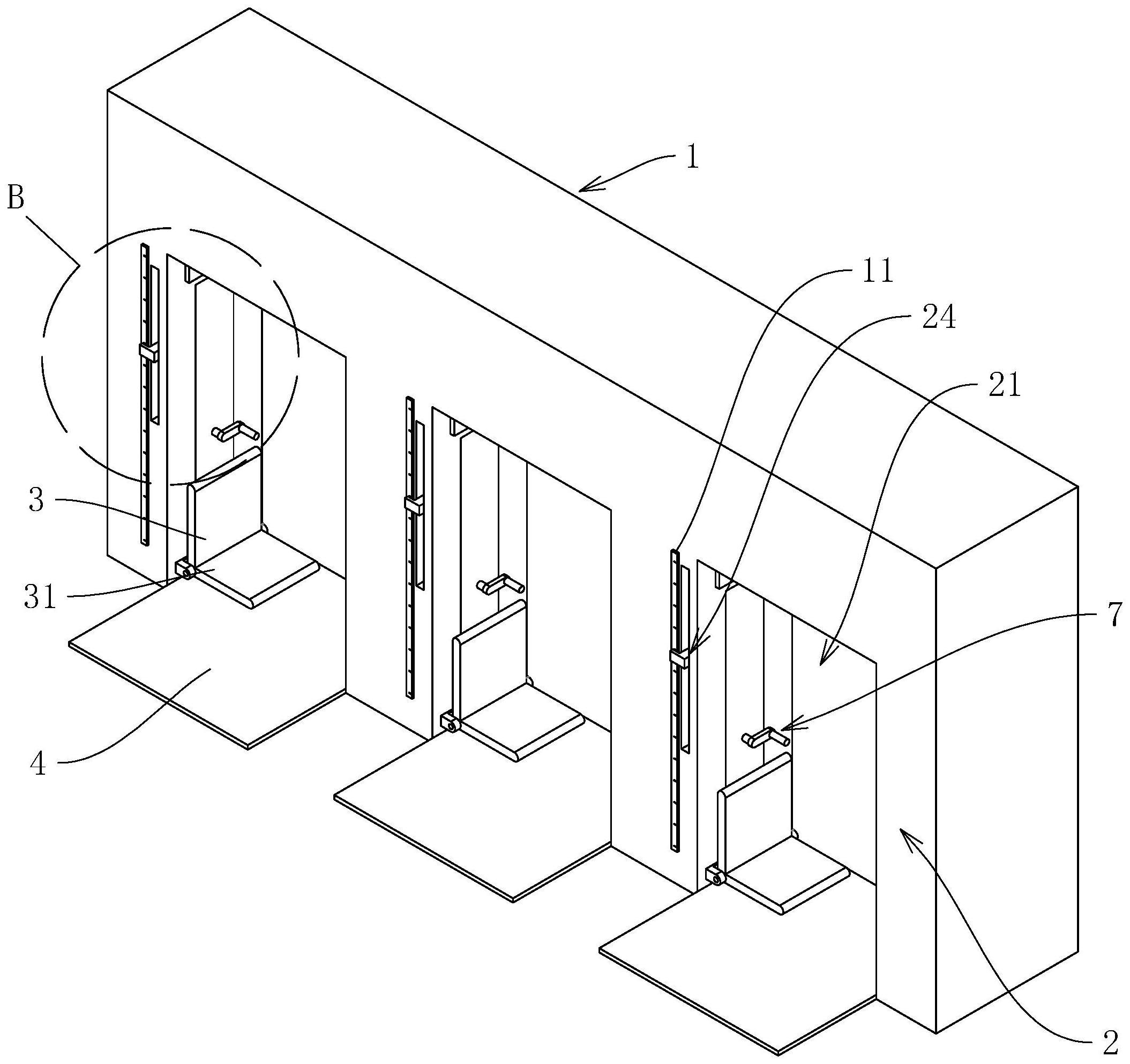

37.图1是本技术实施例的整体结构示意图；
38.图2是本技术实施例另一视角的整体结构示意图；
39.图3是本技术实施例显示容纳槽内部结构的局部爆炸示意图；
40.图4是图2中a处的放大示意图；
41.图5是图1中b处的放大示意图；
42.图6是相关技术中展示架的结构示意图；
43.图7是相关技术中展示架另一视角的结构示意图。
44.附图标记说明：1、架体；11、刻度尺；12、长孔；2、测量展示架；21、容纳腔；211、螺纹孔；22、容纳槽；221、第一带轮；222、第二带轮；223、皮带；23、覆盖板；24、定位块；241、移动段；242、滑动段；3、第一反射镜；31、移动板；311、抵接触头；4、测量板；5、第二反射镜；51、固定框；52、固定螺栓；6、激光发射器；7、转动把手；71、转动轴；72、手柄。
具体实施方式
45.以下结合附图1-5对本技术作进一步详细说明。
46.本技术实施例公开的一种光杠杆测量展示装置，参照图1和图2，一种光杠杆测量展示装置包括架体1，架体1包括多个并排的测量展示架2，本实施例中设置有三个，以便对三种不同的材质板材的形变量进行测量和比对，在本技术的其他实施例中也可以为其他数量。
47.测量展示架2开设有长方体状的容纳腔21，容纳腔21一内侧壁上可拆卸连接有第二反射镜5，且固定有位于第二反射镜5底部的激光发射器6，容纳腔21底部开口且放置有和地面相抵的测量板4，三个测量展示架2上的测量板4分别为木地板、塑料板及钢板，三块测量板4尺寸一致。容纳腔21内通过销轴转动连接有第一反射镜3，初始状态的第一反射镜3竖直设置或者接近竖直设置，第一反射镜3靠近容纳腔21远离第二反射镜5的内侧壁。
48.参照图1和图3，第一反射镜3底部固定有移动板31，在本实施例中移动板31和第一反射镜3垂直，且质量大于第一反射镜3的质量，第一反射镜3的转动轴71线位于第一反射镜3和移动板31的连接位置。移动板31底部固定连接有用于和测量板4相抵的抵接触头311，使得测量板4发生形变时，移动板31和第一反射镜3可以进行偏转。
49.参照图1和图2，测量展示架2上固定有竖直的刻度尺11，刻度尺11靠近容纳腔21远离第二反射镜5的内壁。当激光发射器6发射的激光依次经过第一反射镜3和第二反射镜5后，投射在容纳腔21内壁上，通过刻度尺11可以显示激光的位置，从而通过比对参观者踩踏测量板4的微小的形变量放大。刻度尺11上滑动连接有定位块24，测量展示架2内设置有用于升降定位块24的升降机构，通过升降机构升降定位块24并锁定定位块24的位置，减少因为参观者移动位置造成激光复位而影响比对结果。
50.参照图4，容纳腔21安装激光发射器6的内壁沿竖直方向上等间隔开设有多个螺纹孔211，第二反射镜5周侧固定有固定框51，固定框51上穿设有多个固定螺栓52，固定螺栓52用于和螺纹孔211螺纹连接。通过调整固定螺栓52和不同的螺纹孔211螺纹连接，使得第二反射镜5的高度可以进行调整，以适应不同材质的测量板4。
51.参照图3和图5，容纳腔21远离第二反射镜5的内壁上开设有容纳槽22，升降机构设置在容纳槽22内，升降机构包括转动连接在容纳槽22远离开口内壁上的第一带轮221和第二带轮222，以及同时绕设于第一带轮221和第二带轮222为的皮带223，定位块24固定连接在皮带223上，第一带轮221位于第二带轮222正下方，当转动第一带轮221时可以驱动皮带223进行移动，且皮带223和第一带轮221及第二带轮222之间具有较大的摩擦力，使得在停止转动第一带轮221时，定位块24的位置可以自动固定。在本技术的其他实施例中，升降机构也可以使用链条和链轮转动的方式。
52.参照图3和图5，容纳槽22一侧侧壁开设有长孔12，长孔12长度方向沿竖直方向，定位块24包括固定于皮带223且滑动在长孔12内的移动段241，以及位于长孔12外且和移动段241垂直的滑动段242，滑动段242滑动抵接于刻度尺11，便于通过滑动段242获取刻度读数。容纳腔21侧壁通过螺栓可拆卸连接有用于启闭容纳槽22的覆盖板23，通过覆盖板23可以便于升降机构的安装、拆卸及检查。
53.参照图3和图5，容纳腔21内设置有转动把手7，转动把手7至测量板4的最短距离为0.8-1.2m，以便适应不同身高段的人使用。转动把手7包括穿设于覆盖板23且于第一带轮221同轴固定的转动轴71，及可拆卸连接在转动轴71一端的手柄72，参观者可以转动手柄72从而调整定位块24的位置。
54.本技术实施例一种光杠杆测量展示装置的实施原理为：参观者需要比对一种材质板材的形变量时，可以先转动手轮使得定位块24位于初始激光投射点的位置，然后站在测量板4上，通过激光投射点和定位块24之间的距离之差，观测测量板4的形变情况；
55.当需要对比不同材质的形变量时，参观者可以依次站在不同测量板4上，并调整定位块24至激光投射点的位置，同时比对多个定位块24的位置变化即可。
56.以上均为本技术的较佳实施例，并非依此限制本技术的保护范围，故：凡依本技术的结构、形状、原理所做的等效变化，均应涵盖于本技术的保护范围之内。
