1.本实用新型涉及白术育苗领域，具体是一种新型白术育苗装置。


背景技术：

2.现有的白术育苗盒在育苗过程中，顶棚大都是不可以调节的，需要确保通风时，只能将顶棚拆除予以通风，较为不便，而且对太阳能的利用率较低，光照时，也需要将顶棚拆除，操作极为不便。因此，本领域技术人员提供了一种新型白术育苗装置，以解决上述背景技术中提出的问题。


技术实现要素：

3.本实用新型的目的在于提供一种新型白术育苗装置，以解决上述背景技术中提出的问题。
4.为实现上述目的，本实用新型提供如下技术方案：
5.一种新型白术育苗装置，包括育苗盒，所述育苗盒一侧壁两侧以及相对侧壁中部均固定连接有支撑块，所述支撑块一侧壁上固定连接有升降支撑杆，三根所输送升降支撑杆组成一个三角形结构，所述升降支撑杆上方外围滑动连接有升降套杆，所述升降套杆一侧壁上通过螺纹连接有锁紧螺钉，所述升降套杆顶端设置有顶部玻璃板，所述顶部玻璃板下方一侧固定连接有与其中两根所述升降套杆连接的球铰支撑座一，所述顶部玻璃板下方另一侧固定连接有滑座，所述滑座内部滑动连接有滑块，所述滑块下方固定连接有与另一根所述升降套杆固定连接的球铰支撑座二，所述顶部玻璃板一侧壁上通过合页连接有太阳能板，所述顶部玻璃板一侧位于两个合页之间的中部区域固定连接有用于限位的侧支撑限位块，所述顶部玻璃板底端中部固定连接有用于为夜间提供光照的照明灯。
6.作为本实用新型进一步的方案：其中两根所述升降套杆与所述顶部玻璃板通过所述球铰支撑座一球铰连接，另一个所述升降套杆与所述顶部玻璃板通过所述球铰支撑座二、所述滑块以及所述滑座球铰且滑动连接。
7.作为本实用新型进一步的方案：所述滑座内部开设有用于为所述滑块提供滑动支撑的滑槽，所述育苗盒内底部一体成型有底部腔体。
8.作为本实用新型进一步的方案：所述育苗盒内顶部一体成型有育苗腔体，所述育苗腔体内部设置有用于检测温度和水分的温湿度传感器。
9.作为本实用新型进一步的方案：所述底部腔体内部一侧通过螺钉连接有太阳能控制器，所述太阳能控制器一侧设置有与所述育苗盒通过螺钉连接的蓄电池组。
10.作为本实用新型进一步的方案：所述太阳能控制器与所述太阳能板通过导线电性连接，且所述育苗盒底部位于所述太阳能控制器的操作面板一侧开设有用于操控的槽，所述太阳能控制器与所述蓄电池组通过导线电性连接。
11.与现有技术相比，本实用新型的有益效果是：
12.本实用新型可以通过沿着升降支撑杆滑动升降套杆，然后通过锁紧螺钉进行锁
紧，可以实现对顶部玻璃板的高度以及在太阳能板的折叠方向的倾角进行调节，可以确保太阳能板能够得到充足的光照，而且可以在需要对白术光照时，通过打开太阳能板，顶部玻璃板可以透光，实现对白术的光照，不需要时，可以将太阳能板收起来，以确保可以实现遮阳的效果，极其实用方便。
附图说明

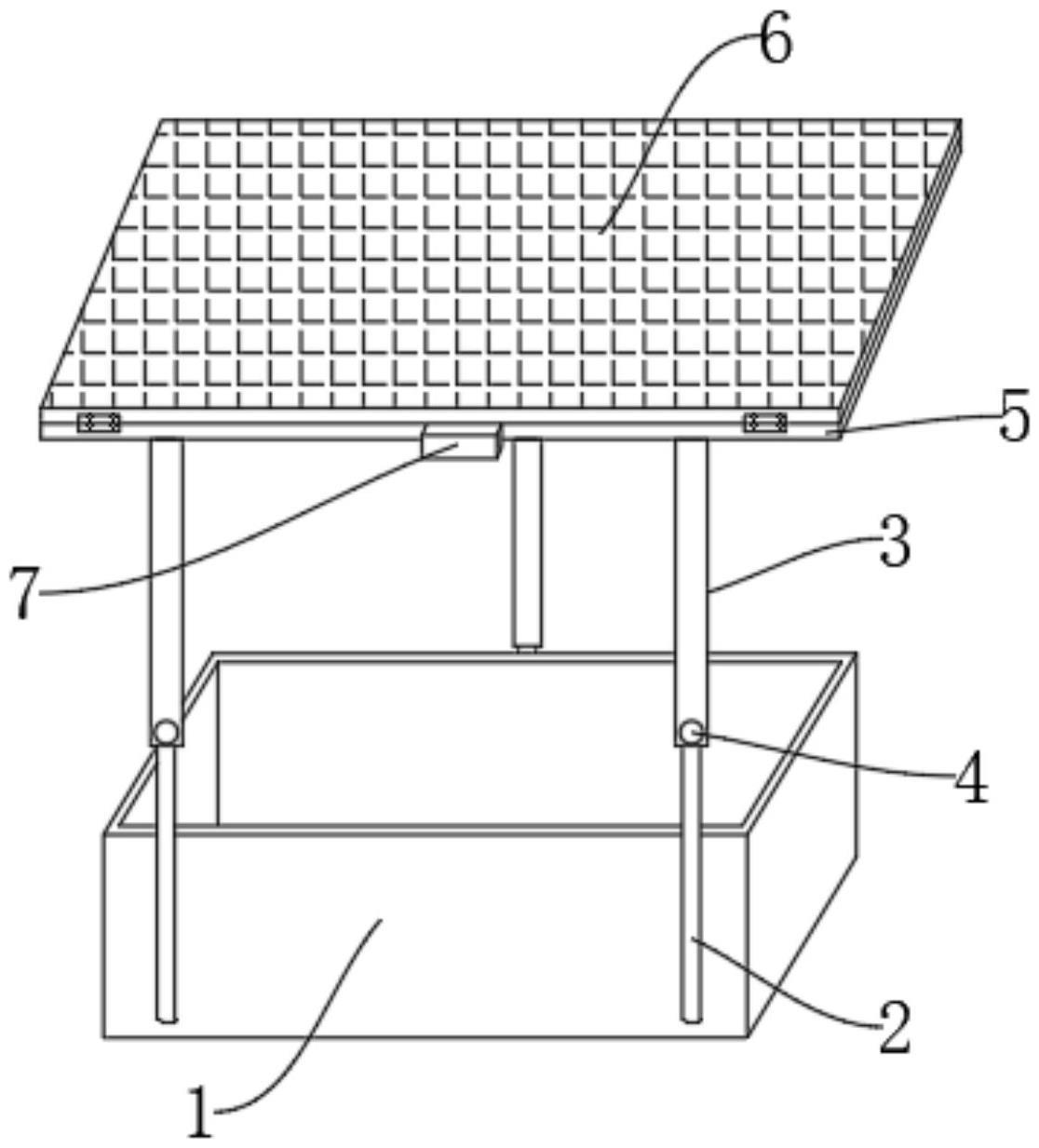

13.图1为本实用新型的结构示意图；
14.图2为本实用新型中顶部玻璃板部位的右视图；
15.图3为本实用新型中球铰支撑座二与滑座的连接左剖视图；
16.图4为本实用新型中育苗盒部位的剖视图。
17.图中：1、育苗盒；2、升降支撑杆；3、升降套杆；4、锁紧螺钉；5、顶部玻璃板；6、太阳能板；7、侧支撑限位块；8、球铰支撑座一；9、滑座；901、滑槽；10、球铰支撑座二；1001、滑块；11、照明灯；12、底部腔体；13、育苗腔体；14、太阳能控制器；15、蓄电池组。
具体实施方式
18.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
19.请参阅图1～4，本实用新型实施例中，一种新型白术育苗装置，包括育苗盒1，育苗盒1一侧壁两侧以及相对侧壁中部均固定连接有支撑块，支撑块一侧壁上固定连接有升降支撑杆2，三根所输送升降支撑杆2组成一个三角形结构，升降支撑杆2上方外围滑动连接有升降套杆3，升降套杆3一侧壁上通过螺纹连接有锁紧螺钉4，升降套杆3顶端设置有顶部玻璃板5，顶部玻璃板5下方一侧固定连接有与其中两根升降套杆3连接的球铰支撑座一8，顶部玻璃板5下方另一侧固定连接有滑座9，滑座9内部滑动连接有滑块1001，滑块1001下方固定连接有与另一根升降套杆3固定连接的球铰支撑座二10，顶部玻璃板5一侧壁上通过合页连接有太阳能板6，顶部玻璃板5一侧位于两个合页之间的中部区域固定连接有用于限位的侧支撑限位块7，顶部玻璃板5底端中部固定连接有用于为夜间提供光照的照明灯11。
20.通过采用上述技术方案，可以通过沿着升降支撑杆2滑动升降套杆3，然后通过锁紧螺钉4进行锁紧，可以实现对顶部玻璃板5的高度以及在太阳能板6的折叠方向的倾角进行调节，可以确保太阳能板6能够得到充足的光照，而且可以在需要对白术光照时，通过打开太阳能板6，顶部玻璃板5可以透光，实现对白术的光照，不需要时，可以将太阳能板6收起来，以确保可以实现遮阳的效果，极其实用方便。
21.其中，其中两根升降套杆3与顶部玻璃板5通过球铰支撑座一8球铰连接，另一个升降套杆3与顶部玻璃板5通过球铰支撑座二10、滑块1001以及滑座9球铰且滑动连接，可以确保球铰支撑座二10上的滑块1001可以在滑座9内部滑动，满足对太阳能板6角度调节的需求。
22.其中，滑座9内部开设有用于为滑块1001提供滑动支撑的滑槽901，育苗盒1内底部一体成型有底部腔体12，育苗盒1内顶部一体成型有育苗腔体13，育苗腔体13内部设置有用
于检测温度和水分的温湿度传感器。
23.上述技术方案中，温湿度传感器可以实时的检测育苗盒1内部的温湿度，确保白术有一个稳定的育苗环境。
24.其中，底部腔体12内部一侧通过螺钉连接有太阳能控制器14，太阳能控制器14一侧设置有与育苗盒1通过螺钉连接的蓄电池组15，太阳能控制器14与太阳能板6通过导线电性连接，且育苗盒1底部位于太阳能控制器14的操作面板一侧开设有用于操控的槽，太阳能控制器14与蓄电池组15通过导线电性连接。
25.本实施例中，蓄电池组15用于储存电能，太阳能控制器14可以控制蓄电池组15的充放电过程。
26.其中，太阳能板6的正面以及方面均为光伏板，可以确保在太阳能板6折叠后或者展开时都可以接受光照，进而可以确保在白术需要光照或者遮光时太阳能板6都可以接受光照，提高转换效率。
27.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。


技术特征：
1.一种新型白术育苗装置，包括育苗盒(1)，其特征在于：所述育苗盒(1)一侧壁两侧以及相对侧壁中部均固定连接有支撑块，所述支撑块一侧壁上固定连接有升降支撑杆(2)，三根所输送升降支撑杆(2)组成一个三角形结构，所述升降支撑杆(2)上方外围滑动连接有升降套杆(3)，所述升降套杆(3)一侧壁上通过螺纹连接有锁紧螺钉(4)，所述升降套杆(3)顶端设置有顶部玻璃板(5)，所述顶部玻璃板(5)下方一侧固定连接有与其中两根所述升降套杆(3)连接的球铰支撑座一(8)，所述顶部玻璃板(5)下方另一侧固定连接有滑座(9)，所述滑座(9)内部滑动连接有滑块(1001)，所述滑块(1001)下方固定连接有与另一根所述升降套杆(3)固定连接的球铰支撑座二(10)，所述顶部玻璃板(5)一侧壁上通过合页连接有太阳能板(6)，所述顶部玻璃板(5)一侧位于两个合页之间的中部区域固定连接有用于限位的侧支撑限位块(7)，所述顶部玻璃板(5)底端中部固定连接有用于为夜间提供光照的照明灯(11)。2.根据权利要求1所述的一种新型白术育苗装置，其特征在于：其中两根所述升降套杆(3)与所述顶部玻璃板(5)通过所述球铰支撑座一(8)球铰连接，另一个所述升降套杆(3)与所述顶部玻璃板(5)通过所述球铰支撑座二(10)、所述滑块(1001)以及所述滑座(9)球铰且滑动连接。3.根据权利要求2所述的一种新型白术育苗装置，其特征在于：所述滑座(9)内部开设有用于为所述滑块(1001)提供滑动支撑的滑槽(901)，所述育苗盒(1)内底部一体成型有底部腔体(12)。4.根据权利要求3所述的一种新型白术育苗装置，其特征在于：所述育苗盒(1)内顶部一体成型有育苗腔体(13)，所述育苗腔体(13)内部设置有用于检测温度和水分的温湿度传感器。5.根据权利要求4所述的一种新型白术育苗装置，其特征在于：所述底部腔体(12)内部一侧通过螺钉连接有太阳能控制器(14)，所述太阳能控制器(14)一侧设置有与所述育苗盒(1)通过螺钉连接的蓄电池组(15)。6.根据权利要求5所述的一种新型白术育苗装置，其特征在于：所述太阳能控制器(14)与所述太阳能板(6)通过导线电性连接，且所述育苗盒(1)底部位于所述太阳能控制器(14)的操作面板一侧开设有用于操控的槽，所述太阳能控制器(14)与所述蓄电池组(15)通过导线电性连接。

技术总结
本实用新型公开了白术育苗领域的一种新型白术育苗装置，包括育苗盒，所述育苗盒一侧壁两侧以及相对侧壁中部均固定连接有支撑块，所述支撑块一侧壁上固定连接有升降支撑杆，三根所输送升降支撑杆组成一个三角形结构。本实用新型可以通过沿着升降支撑杆滑动升降套杆，然后通过锁紧螺钉进行锁紧，可以实现对顶部玻璃板的高度以及在太阳能板的折叠方向的倾角进行调节，可以确保太阳能板能够得到充足的光照，而且可以在需要对白术光照时，通过打开太阳能板，顶部玻璃板可以透光，实现对白术的光照，不需要时，可以将太阳能板收起来，以确保可以实现遮阳的效果，极其实用方便。极其实用方便。极其实用方便。


技术研发人员：李红英 陈菲菲 孙举志 邹迎春 殷红清 张亮 张哲娴 覃大吉
受保护的技术使用者：恩施土家族苗族自治州农业科学院
技术研发日：2023.04.17
技术公布日：2023/10/27
