1.本实用新型涉及光伏板架技术领域，具体为一种地面可调角度光伏板架。


背景技术：

2.光伏装置是一种把太阳能转化电能的发电装置，通过光伏装置上的光伏板将阳光转化为电能。光伏板使用都会安装在支架上，通过支架对其进行支撑，使光伏板倾斜，但是目前光伏板大都设置在高处，由于不能在地面调节，光伏板的调节较麻烦和费力。


技术实现要素：

3.针对现有技术的不足，本实用新型提供了一种地面可调角度光伏板架。
4.为实现上述目的，本实用新型提供如下技术方案：
5.本实用新型包括底板；所述底板的顶部与立柱的底部转动连接，所述立柱的外壁固定套接从动锥齿，从动锥齿与底板的顶部转动连接；所述底板的顶部边缘与固定板的一端固定连接，所述固定板的顶部固定安装有第一电机，所述第一电机的输出转轴固定连接主动锥齿，所述主动锥齿与从动锥齿相啮合，所述立柱的顶部转动连接在光伏板本体的底部，所述立柱的顶部且位于光伏板本体的下方固定安装有套筒，所述套筒的右侧套接第一连接块，所述套筒与第一连接块转动连接，第一连接块固定在；所述套筒的左侧转动套接第一齿轮，所述第一齿轮的左侧固定连接第二连接块，所述立柱的下方外壁固定安装有安装板，固定安装有安装板位于从动锥齿的上方；所述安装板的顶部固定安装有第二电机，所述第二电机的输出端固定连接第二齿轮，所述第一齿轮的外壁与第二齿轮的外壁套接齿形带。
6.所述安装板套接在立柱外侧，所述安装板的外壁螺纹连接有螺钉，螺钉贯穿安装板并与立柱外壁抵紧。
7.所述第一齿轮和第二齿轮均与齿形带相啮合，所述底板为不锈钢板。
8.与现有技术相比，本申请的技术方案具备以下有益效果：
9.本实用新型可以在地面对高处的光伏板进行调节。第一电机带着主动锥齿旋转，主动锥齿将动力传输给从动锥齿，从动锥齿驱使立柱上的光伏板本体转动进行光伏板方位的调节；第二电机带着第二齿轮旋转，第二齿轮通过齿形带将动力传输给第一齿轮，第一齿轮带着第二连接块转动，第二连接块带着光伏板本体进行角度调节。
附图说明

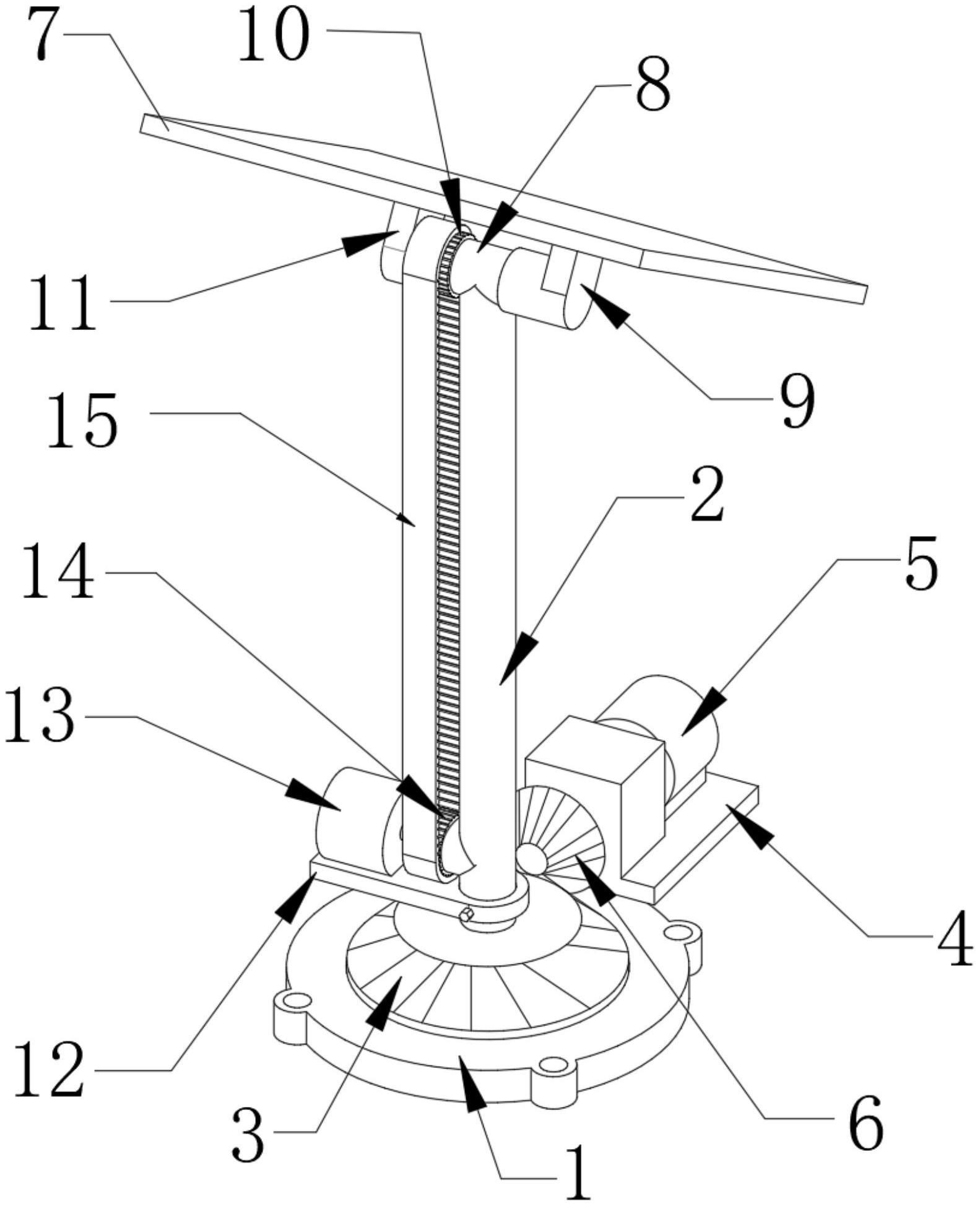

10.图1为本实用新型结构示意图；
11.图2为本实用新型结构右视图；
12.图3为本实用新型结构正视图。
13.图中：1、底板；2、立柱；3、从动锥齿；4、固定板；5、第一电机；6、主动锥齿；7、光伏板本体；8、套筒；9、第一连接块；10、第一齿轮；11、第二连接块；12、安装板；13、第二电机；14、
第二齿轮；15、齿形带。
具体实施方式
14.请参阅图1-3，底板1的顶部与立柱2的底部转动连接，立柱2的外壁固定套接从动锥齿3，从动锥齿3与底板1的顶部转动连接；底板1的顶部边缘与固定板4的一端固定连接，固定板4的顶部固定安装有第一电机5，第一电机5的输出转轴固定连接主动锥齿6，主动锥齿6与从动锥齿3相啮合，立柱2的顶部转动连接在光伏板本体7的底部，立柱2的顶部且位于光伏板本体7的下方固定安装有套筒8，套筒8的右侧套接第一连接块9，套筒8与第一连接块9转动连接，第一连接块9固定在；套筒8的左侧转动套接第一齿轮10，第一齿轮10的左侧固定连接第二连接块11，立柱2的下方外壁固定安装有安装板12，固定安装有安装板12位于从动锥齿3的上方；安装板12的顶部固定安装有第二电机13，所述第二电机13的输出端固定连接第二齿轮14，第一齿轮10的外壁与第二齿轮14的外壁套接齿形带15。
15.首先，启动第一电机5带着主动锥齿6旋转，主动锥齿6将动力传输给从动锥齿3，从动锥齿3驱使立柱2上的光伏板本体7转动进行光伏板方位的调节；
16.然后，启动第二电机13带着第二齿轮14旋转，第二齿轮14通过齿形带15将动力传输给第一齿轮10，第一齿轮10带着第二连接块11转动，第二连接块11带着光伏板本体7进行角度调节；
17.最后，由于第一电机5与第二电机13均设置在地面上，方便了使用者后续进行电机的检修维护。本实用新型可以在地面对高处的光伏板进行调节。


技术特征：
1.一种地面可调角度光伏板架，包括底板(1)，其特征在于：所述底板(1)的顶部与立柱(2)的底部转动连接，所述立柱(2)的外壁固定套接从动锥齿(3)，从动锥齿(3)与底板(1)的顶部转动连接；所述底板(1)的顶部边缘与固定板(4)的一端固定连接，所述固定板(4)的顶部固定安装有第一电机(5)，所述第一电机(5)的输出转轴固定连接主动锥齿(6)，所述主动锥齿(6)与从动锥齿(3)相啮合，所述立柱(2)的顶部转动连接在光伏板本体(7)的底部，所述立柱(2)的顶部且位于光伏板本体(7)的下方固定安装有套筒(8)，所述套筒(8)的右侧套接第一连接块(9)，所述套筒(8)与第一连接块(9)转动连接，第一连接块(9)固定在光伏板本体(7)的下方；所述套筒(8)的左侧转动套接第一齿轮(10)，所述第一齿轮(10)的左侧固定连接第二连接块(11)，所述立柱(2)的下方外壁固定安装有安装板(12)，固定安装有安装板(12)位于从动锥齿(3)的上方；所述安装板(12)的顶部固定安装有第二电机(13)，所述第二电机(13)的输出端固定连接第二齿轮(14)，所述第一齿轮(10)的外壁与第二齿轮(14)的外壁套接齿形带(15)。2.根据权利要求1所述的一种地面可调角度光伏板架，其特征在于：所述安装板(12)套接在立柱(2)外侧，所述安装板(12)的外壁螺纹连接有螺钉，螺钉贯穿安装板(12)并与立柱(2)外壁抵紧。3.根据权利要求1所述的一种地面可调角度光伏板架，其特征在于：所述第一齿轮(10)和第二齿轮(14)均与齿形带(15)相啮合。

技术总结
本实用新型涉及一种地面可调角度光伏板架。本实用新型包括底板；底板的顶部与立柱的底部转动连接，立柱的外壁固定套接从动锥齿，从动锥齿与底板的顶部转动连接；底板的顶部边缘与固定板的一端固定连接。本实用新型可以在地面对高处的光伏板进行调节。第一电机带着主动锥齿旋转，主动锥齿将动力传输给从动锥齿，从动锥齿驱使立柱上的光伏板本体转动进行光伏板方位的调节；第二电机带着第二齿轮旋转，第二齿轮通过齿形带将动力传输给第一齿轮，第一齿轮带着第二连接块转动，第二连接块带着光伏板本体进行角度调节。伏板本体进行角度调节。伏板本体进行角度调节。
