1.本实用新型涉及塑料包装膜生产技术领域，具体为一种塑料包装膜试样裁切装置。


背景技术：

2.目前塑料包装膜在日常生活中随处可见，主要用于对食品或者各种产品进行包装处理，从而对其提供一定的保护作用，塑料包装膜在生产加工过程中，需要使用裁切装置对其进行裁切处理。根据专利授权公告号为cn213532956u的实用新型专利公开了一种塑料包装膜裁切装置，包括裁切台、支架、移动架和第二滑套，所述裁切台顶部固接支架，所述支架内腔顶部固接滑轨，所述滑轨表面滑动连接第一滑块，所述第一滑块底部固接第一滑套，所述支架内腔设有第二丝杠，所述第二丝杠一端转动连接支架内壁，所述第二丝杠另一端贯穿支架固接第二电机输出端，所述第二电机安装在支架一侧，所述第二丝杠表面套有第一滑套，所述裁切台内腔设有第一丝杠，所述第一丝杠一端转动连接裁切台内壁，所述第一丝杠另一端贯穿裁切台固接第一电机输出端，所述第一电机安装在裁切台一侧，所述第一丝杠表面套有第二滑套。本技术提供了一种带夹持功能的塑料包装膜裁切装置。但在现有技术中，塑料包装膜移动至收集棍和移动架之间时可能会出现褶皱，可能会出现切割不规则的情况，且激光裁切器与第一滑套固定连接，当激光裁切器需要进行检修或者更换时极为不便。


技术实现要素：

3.本实用新型的目的在于提供一种塑料包装膜试样裁切装置，解决了塑料包装膜移动至收集棍和移动架之间时可能会出现褶皱的问题，解决了激光裁切器需要进行检修或者更换时极为不便的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种塑料包装膜试样裁切装置，包括支撑腿，所述支撑腿上固定连接有支撑台，所述支撑台上设置有第一调节机构，所述支撑台上设置有调节机构，所述支撑台上滑动连接有两个对称的支撑架，两个所述支撑架之间通过轴承连接有辊轮，所述辊轮与支撑台接触，所述支撑台上固定连接有支撑板，所述支撑板的内部设置有第二调节装置，所述第二调节装置上设置有拆装机构，所述拆装机构上设置有激光切割装置。
5.优选的，所述调节机构包括螺纹把手、支撑件、第一导向杆、第一滑块、第一弹簧，所述螺纹把手与支撑台通过螺纹连接，所述螺纹把手的外侧通过轴承连接有支撑件，所述支撑件与支撑架滑动连接，通过旋转螺纹把手，使支撑件可以推动支撑架垂直向上移动。
6.优选的，所述支撑架的两侧固定有两个对称的第一滑块，所述第一滑块与支撑台滑动连接，所述第一滑块的内部滑动套接有第一导向杆，所述第一导向杆与支撑台固定连接，通过设置第一导向杆，使支撑架移动时更加稳定。
7.优选的，所述第一导向杆的外侧设置有第一弹簧，所述第一弹簧的一端与支撑台
固定连接，所述第一弹簧的另一端与第一滑块固定连接，通过设置的第一弹簧推动第一滑块和支撑架，使辊轮在使用时更加稳定。
8.优选的，所述拆装机构包括连接板、弹性垫、定位杆、第二滑块、第二导向杆、第二弹簧、卡块，所述连接板与第二调节装置固定连接，所述连接板上固定连接有弹性垫，所述弹性垫与激光切割装置接触，所述连接板上固定连接有定位杆，所述定位杆与弹性垫滑动连接，所述定位杆与激光切割装置滑动连接，通过设置弹性垫，使安装后的激光切割装置在使用时更加稳定。
9.优选的，所述定位杆的内部滑动连接有卡块，所述卡块与激光切割装置滑动连接，所述卡块上固定连接有两个第二滑块，所述第二滑块与定位杆滑动连接，所述第二滑块的内部滑动套接有第二导向杆，所述第二导向杆与定位杆固定连接，通过设置第二导向杆，使卡块在滑动时更加稳定。
10.优选的，所述第二弹簧的一端与定位杆固定连接，所述第二弹簧的另一端与卡块固定连接，通过设置的第二弹簧推动卡块，使卡块在使用时更加稳定。
11.与现有技术相比，本实用新型的有益效果如下：
12.1、本实用新型通过设置螺纹把手、支撑件、第一滑块、第一弹簧等结构，通过旋转螺纹把手可以使支撑件带动支撑架垂直上升，便于在辊轮下方放置塑料包装膜，通过设置的第一弹簧推动第一滑块，使第一滑块通过支撑架带动辊轮可以始终压紧塑料包装膜，使塑料包装膜在切割时更为平整、规则，通过设置调节机构，增加了塑料包装膜试样裁切装置使用的稳定性。
13.2、本实用新型通过设置弹性垫、定位杆、第二弹簧、卡块等结构，通过设置弹性垫推动激光切割装置，使激光切割装置在使用时更加稳定，通过设置定位杆，对激光切割装置的安装位置进行定位，通过水平移动卡块，可以控制激光切割装置的固定和拆卸，通过设置的第二弹簧推动卡块，使卡块在使用时更加稳定，通过设置拆装机构，便于对激光切割装置进行检修或更换，增加了塑料包装膜试样裁切装置使用的便利性。
附图说明

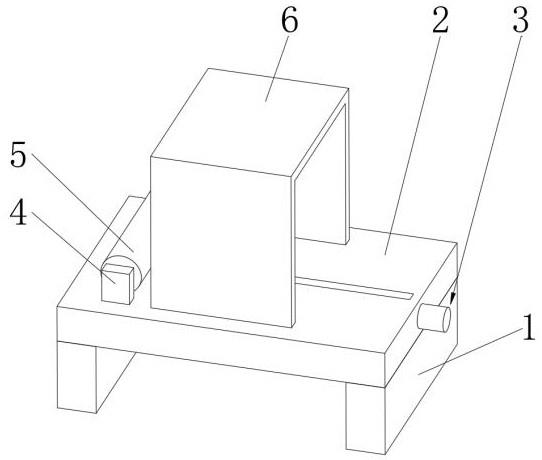

14.图1为本实用新型的整体结构立体示意图；
15.图2为本实用新型图1的正视剖视图；
16.图3为本实用新型图2中a处放大图。
17.图中：1、支撑腿；2、支撑台；3、第一调节装置；4、支撑架；5、辊轮；6、支撑板；7、第二调节装置；8、调节机构；81、螺纹把手；82、支撑件；83、第一导向杆；84、第一滑块；85、第一弹簧；9、拆装机构；91、连接板；92、弹性垫；93、定位杆；94、第二滑块；95、第二导向杆；96、第二弹簧；97、卡块；10、激光切割装置。
具体实施方式
18.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
19.请参阅图1、图2，一种塑料包装膜试样裁切装置，包括支撑腿1，支撑腿1上固定连接有支撑台2，支撑台2上设置有第一调节机构8，支撑台2上设置有调节机构8，支撑台2上滑动连接有两个对称的支撑架4，两个支撑架4之间通过轴承连接有辊轮5，辊轮5与支撑台2接触，支撑台2上固定连接有支撑板6，支撑板6的内部设置有第二调节装置7，第二调节装置7上设置有拆装机构9，拆装机构9上设置有激光切割装置10。
20.请参阅图1、图2，调节机构8包括螺纹把手81、支撑件82、第一导向杆83、第一滑块84、第一弹簧85，螺纹把手81与支撑台2通过螺纹连接，螺纹把手81的外侧通过轴承连接有支撑件82，支撑件82与支撑架4滑动连接，通过旋转螺纹把手81，使支撑件82可以推动支撑架4垂直向上移动，支撑架4的两侧固定有两个对称的第一滑块84，第一滑块84与支撑台2滑动连接，第一滑块84的内部滑动套接有第一导向杆83，第一导向杆83与支撑台2固定连接，通过设置第一导向杆83，使支撑架4移动时更加稳定，第一导向杆83的外侧设置有第一弹簧85，第一弹簧85的一端与支撑台2固定连接，第一弹簧85的另一端与第一滑块84固定连接，通过设置的第一弹簧85推动第一滑块84和支撑架4，使辊轮5在使用时更加稳定。
21.请参阅图2、图3，拆装机构9包括连接板91、弹性垫92、定位杆93、第二滑块94、第二导向杆95、第二弹簧96、卡块97，连接板91与第二调节装置7固定连接，连接板91上固定连接有弹性垫92，弹性垫92与激光切割装置10接触，连接板91上固定连接有定位杆93，定位杆93与弹性垫92滑动连接，定位杆93与激光切割装置10滑动连接，通过设置弹性垫92，使安装后的激光切割装置10在使用时更加稳定，定位杆93的内部滑动连接有卡块97，卡块97与激光切割装置10滑动连接，卡块97上固定连接有两个第二滑块94，第二滑块94与定位杆93滑动连接，第二滑块94的内部滑动套接有第二导向杆95，第二导向杆95与定位杆93固定连接，通过设置第二导向杆95，使卡块97在滑动时更加稳定，第二弹簧96的一端与定位杆93固定连接，第二弹簧96的另一端与卡块97固定连接，通过设置的第二弹簧96推动卡块97，使卡块97在使用时更加稳定。
22.使用时，当需要在辊轮5下方放置塑料包装膜时，先顺时针旋转螺纹把手81，通过螺纹把手81带动支撑架4垂直移动，通过支撑架4垂直移动带动辊轮5垂直移动，当辊轮5移动到合适位置后，在辊轮5下方放入塑料包装膜，随后逆时针旋转螺纹把手81，使支撑件82不再对支撑架4有支撑力，随后在第一弹簧85的作用下，推动第一滑块84、支撑架4和辊轮5复位，使辊轮5可以接触塑料包装膜，通过辊轮5转动可以对通过的塑料包装膜进行滚平，减小塑料包装膜在传送时出现褶皱的几率，随后把塑料包装膜的一端放入第一调节装置3，再通过第二调节装置7带动激光切割装置10对塑料包装膜进行切割，当激光切割装置10需要进行维护或者更换时，需要进行拆卸，手动按压卡块97，卡块97移动会挤压第二弹簧96，当卡块97移动至定位杆93内部时，垂直移动激光切割装置10即可完成拆除，当需要安装激光切割装置10时，手动按压卡块97，卡块97移动会挤压第二弹簧96，当卡块97移动至定位杆93内部时，垂直移动激光切割装置10，使两侧定位杆93滑动插入激光切割装置10，当激光切割装置10与弹性垫92接触时，再轻微向上挤压激光切割装置10，使激光切割装置10挤压弹性垫92，使第二弹簧96推动卡块97弹出复位，对定位杆93和激光切割装置10的连接处进行卡接固定，即可完成安装，通过设置的第二弹簧96推动卡块97，使卡块97在使用时更加稳定，通过设置拆装机构9，便于对激光切割装置10进行检修或更换，增加了塑料包装膜试样裁切装置使用的便利性。
23.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
