1.本实用新型涉及滚齿机技术领域，具体为一种压缩机曲轴花键滚齿机。


背景技术：

2.曲轴是压缩机机中最重要的部件。它承受连杆传来的力，并将其转变为转矩通过曲轴输出并驱动发动机上其他附件工作。曲轴受到旋转质量的离心力、周期变化的气体惯性力和往复惯性力的共同作用，使曲轴承受弯曲扭转载荷的作用。花键联接由内花键和外花键组成，内、外花键均为多齿零件，在内圆柱表面上的花键为内花键，在外圆柱表面上的花键为外花键。显然，花键联接是平键联接在数目上的发展。花键为标准结构，花键快易优有收录花键联接承载能力高，对中性好，但制造成本较高，需用专用刀具加工。
3.传统的花键加工用滚齿机在实际使用中，在进行花键加工时，由于切削会产生大量的金属碎屑，金属碎屑具有高温，飞溅容易造成操作人员烫伤。


技术实现要素：

4.本部分的目的在于概述本实用新型的实施方式的一些方面以及简要介绍一些较佳实施方式。在本部分以及本技术的说明书摘要和实用新型名称中可能会做些简化或省略以避免使本部分、说明书摘要和实用新型名称的目的模糊，而这种简化或省略不能用于限制本实用新型的范围。
5.鉴于上述和/或压缩机曲轴花键滚齿机使用中存在的问题，提出了本实用新型。
6.因此，本实用新型的目的是提供一种压缩机曲轴花键滚齿机，通过线性滑轨带动工件移动切削机构的切削位置，并且通过转动电机带动夹持有工件的卡爪转动，进而达到对不同工件的多点位加工，通过切削电机带动滚刀轮转动，进行切削动作，通过翻转电机控制连杆翻转进而带动防护罩移动至工件上方，对切削时产生的金属铁屑进行阻挡，防止铁屑飞溅，并且内部的高清摄像头实时拍摄加工画面，通过外接的显示装置，例如显示屏进行观看。
7.为解决上述技术问题，根据本实用新型的一个方面，本实用新型提供了如下技术方案：
8.一种压缩机曲轴花键滚齿机，其包括：
9.移动送料机构，所述移动送料机构夹持有工件，并且将工件送至切削机构的滚刀轮下方；
10.切削机构，所述切削机构包括切削电机和设置于切削电机输出端的滚刀轮；
11.防护机构，所述防护机构包括翻转电机、设置于翻转电机输出端的连杆、设置于连杆另一端的防护罩。
12.作为本实用新型所述的一种压缩机曲轴花键滚齿机的一种优选方案，其中，所述移动送料机构包括线性滑轨、搭载于线性滑轨顶部并且沿着线性滑轨移动的转动电机和设置于电机输出端的夹爪，所述夹爪夹持有工件。
13.作为本实用新型所述的一种压缩机曲轴花键滚齿机的一种优选方案，其中，所述防护罩的侧壁设置有转轴，所述连杆的侧壁与转轴活动连接。
14.作为本实用新型所述的一种压缩机曲轴花键滚齿机的一种优选方案，其中，所述防护罩的内部设置有高清摄像头，所述高清摄像头远程电信号连接有显示装置。
15.作为本实用新型所述的一种压缩机曲轴花键滚齿机的一种优选方案，其中，所述防护罩的内部设置有照明灯，所述照明灯的外周设置有防烫灯罩。
16.与现有技术相比，本实用新型具有的有益效果是：该种压缩机曲轴花键滚齿机，通过线性滑轨带动工件移动切削机构的切削位置，并且通过转动电机带动夹持有工件的卡爪转动，进而达到对不同工件的多点位加工，通过切削电机带动滚刀轮转动，进行切削动作，通过翻转电机控制连杆翻转进而带动防护罩移动至工件上方，对切削时产生的金属铁屑进行阻挡，防止铁屑飞溅，并且内部的高清摄像头实时拍摄加工画面，通过外接的显示装置，例如显示屏进行观看。
附图说明
17.为了更清楚地说明本实用新型实施方式的技术方案，下面将结合附图和详细实施方式对本实用新型进行详细说明，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其它的附图。其中：

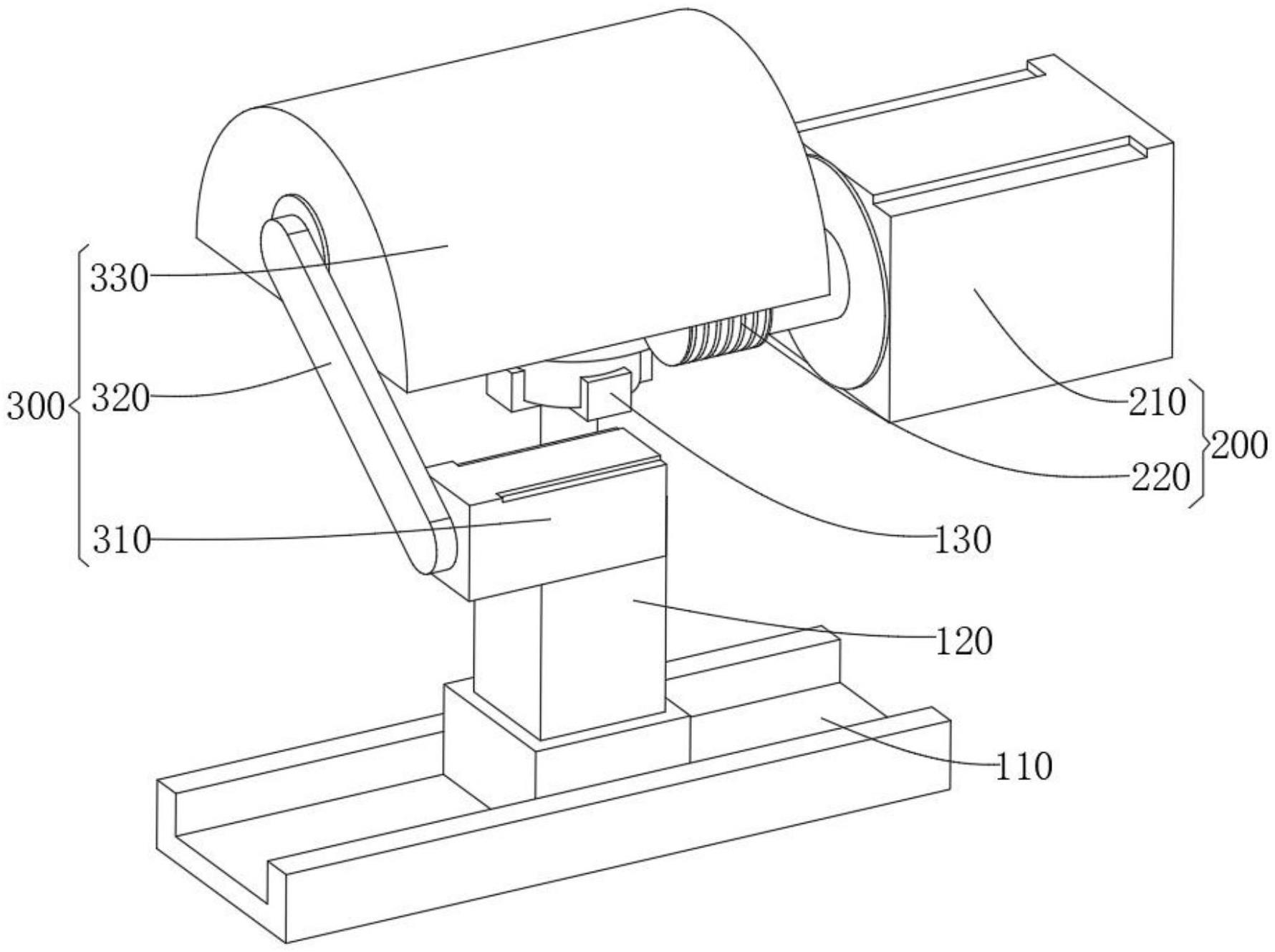

18.图1为本实用新型一种压缩机曲轴花键滚齿机的整体结构示意图；
19.图2为本实用新型一种压缩机曲轴花键滚齿机的防护罩部分结构示意图。
20.100、移动送料机构；110、线性滑轨；120、转动电机；130、夹爪；140、工件；200、切削机构；210、切削电机；220、滚刀轮；300、防护机构；310、翻转电机；320、连杆；330、防护罩；331、照明灯；332、高清摄像头。
具体实施方式
21.为使本实用新型的上述目的、特征和优点能够更加明显易懂，下面结合附图对本实用新型的具体实施方式做详细的说明。
22.其次，本实用新型结合示意图进行详细描述，在详述本实用新型实施方式时，为便于说明，表示器件结构的剖面图会不以一般比例作局部放大，而且所述示意图只是示例，其在此不应限制本实用新型保护的范围。此外，在实际制作中应包含长度、宽度及深度的三维空间尺寸。
23.为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型的实施方式作进一步地详细描述。
24.本实用新型提供一种压缩机曲轴花键滚齿机，通过线性滑轨带动工件移动切削机构的切削位置，并且通过转动电机带动夹持有工件的卡爪转动，进而达到对不同工件的多点位加工，通过切削电机带动滚刀轮转动，进行切削动作，通过翻转电机控制连杆翻转进而带动防护罩移动至工件上方，对切削时产生的金属铁屑进行阻挡，防止铁屑飞溅，并且内部的高清摄像头实时拍摄加工画面，通过外接的显示装置，例如显示屏进行观看。
25.图1-图2示出的是本实用新型一种压缩机曲轴花键滚齿机一实施方式的结构示意
图，请参阅图1-图2，本实施方式的一种压缩机曲轴花键滚齿机，其主体部分包括移动送料机构100、切削机构200和防护机构300。
26.移动送料机构100通过线性滑轨110带动工件140移动切削机构200的切削位置，并且通过转动电机120带动夹持有工件140的卡爪转动，进而达到对不同工件140的多点位加工，具体的，所述移动送料机构100夹持有工件140，并且将工件140送至切削机构200的滚刀轮220下方，在本实施方式中，所述移动送料机构100包括线性滑轨110、搭载于线性滑轨110顶部并且沿着线性滑轨110移动的转动电机120和设置于电机输出端的夹爪130，所述夹爪130夹持有工件140；
27.切削机构200通过切削电机210带动滚刀轮220转动，进行切削动作，具体的，所述切削机构200包括切削电机210和设置于切削电机210输出端的滚刀轮220；
28.防护机构300通过翻转电机310控制连杆320翻转进而带动防护罩330移动至工件140上方，对切削时产生的金属铁屑进行阻挡，防止铁屑飞溅，并且内部的高清摄像头332实时拍摄加工画面，通过外接的显示装置，例如显示屏进行观看，具体的，所述防护机构300包括翻转电机310、设置于翻转电机310输出端的连杆320、设置于连杆320另一端的防护罩330，在本实施方式中，所述防护罩330的侧壁设置有转轴，所述连杆320的侧壁与转轴活动连接，所述防护罩330的内部设置有高清摄像头332，所述高清摄像头332远程电信号连接有显示装置，所述防护罩330的内部设置有照明灯331，所述照明灯331的外周设置有防烫灯罩。
29.结合图1-图2，本实施方式的一种压缩机曲轴花键滚齿机，具体使用过程如下，通过线性滑轨110带动工件140移动切削机构200的切削位置，并且通过转动电机120带动夹持有工件140的卡爪转动，进而达到对不同工件140的多点位加工，通过切削电机210带动滚刀轮220转动，进行切削动作，通过翻转电机310控制连杆320翻转进而带动防护罩330移动至工件140上方，对切削时产生的金属铁屑进行阻挡，防止铁屑飞溅，并且内部的高清摄像头332实时拍摄加工画面，通过外接的显示装置，例如显示屏进行观看。
30.虽然在上文中已经参考实施方式对本实用新型进行了描述，然而在不脱离本实用新型的范围的情况下，可以对其进行各种改进并且可以用等效物替换其中的部件。尤其是，只要不存在结构冲突，本实用新型所披露的实施方式中的各项特征均可通过任意方式相互结合起来使用，在本说明书中未对这些组合的情况进行穷举性的描述仅仅是出于省略篇幅和节约资源的考虑。因此，本实用新型并不局限于文中公开的特定实施方式，而是包括落入权利要求的范围内的所有技术方案。
