1.本实用新型涉及光伏板安装技术领域，尤其涉及一种用于中部支架悬索滑动的滚筒式节点。


背景技术：

2.近年来，全球碳中和目标明确，光伏有望引领可再生能源快速发展，随着光伏产业的井喷式爆发，柔性光伏支架也在复杂地形的电站建设中显露出巨大的优势，柔性光伏支架以钢绞线作为主要承重索（主索），主索再通过钢梁、边锚构成的端部支架进行固定，由于主索跨度10-60m，所以中部会有多个支撑钢架构成中部支架以便主索穿过，中部支架起着衔接和支撑主索的作用，目前大多的中部支架在支撑和衔接主索所用的节点多是通过钢梁直接衔接主索，导致钢梁和主索之间的连接处可能会发生磨损，从而割坏主索并且主索通过中部节点时无法滑动，进一步地加剧了主索的磨损，导致主索的使用寿命降低，为此提出一种用于中部支架悬索滑动的滚筒式节点。


技术实现要素：

3.本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种用于中部支架悬索滑动的滚筒式节点。
4.为了实现上述目的，本实用新型采用了如下技术方案：一种用于中部支架悬索滑动的滚筒式节点，包括中部支架，所述中部支架上部两侧均固定连接有安装座，所述安装座上部设置有安装板，所述安装板上部两侧均固定连接有侧板，两个所述侧板之间上下两侧均设置有安装螺栓，所述安装螺栓外周套设有滚筒，所述安装螺栓外周一侧贯穿其中一个侧板内部螺纹连接有法兰螺母。
5.作为上述技术方案的进一步描述：
6.所述安装板和安装座之间通过紧固螺栓固定连接。
7.作为上述技术方案的进一步描述：
8.所述滚筒上部设置有顶板，所述顶板下部两侧分别固定连接在两个侧板上部。
9.作为上述技术方案的进一步描述：
10.所述安装板和侧板为一体铸造成型，且侧板内侧经过圆滑处理。
11.作为上述技术方案的进一步描述：
12.所述滚筒的材质为不锈钢，且滚筒的外周和内侧经过圆滑处理。
13.作为上述技术方案的进一步描述：
14.所述安装螺栓内部一侧设置有定位销孔，所述定位销孔位于法兰螺母远离侧板的一侧。
15.作为上述技术方案的进一步描述：
16.所述滚筒设置在两个侧板之间。
17.本实用新型具有如下有益效果：
18.本实用新型中，通过安装板、侧板、安装螺栓、滚筒和法兰螺母的配合，使得用于中部支架悬索滑动的滚筒式节点能够降低主索和节点之间的摩擦，从而避免主索张紧承受过多的摩擦，进而提高主索的使用寿命。
附图说明

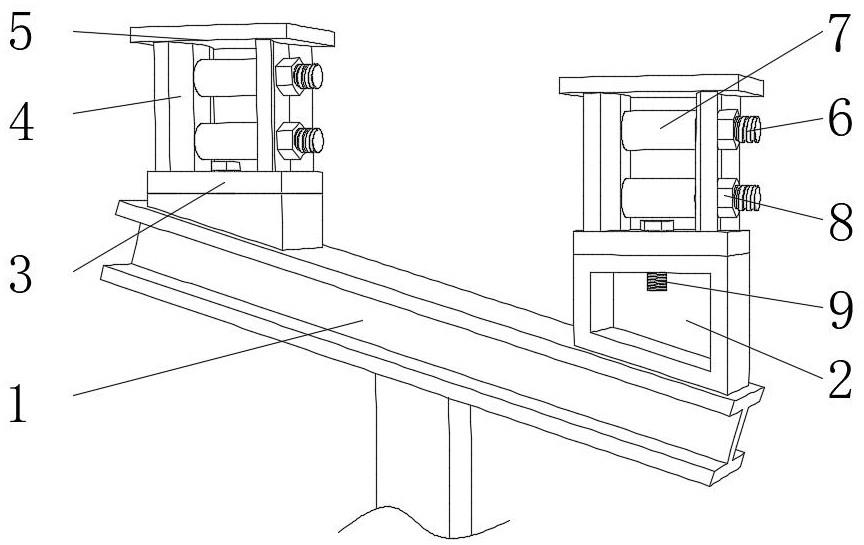

19.图1为本实用新型提出的一种用于中部支架悬索滑动的滚筒式节点的立体图；
20.图2为本实用新型提出的一种用于中部支架悬索滑动的滚筒式节点的爆炸图；
21.图3为本实用新型提出的一种用于中部支架悬索滑动的滚筒式节点的定位销孔结构示意图。
22.图例说明：
23.1、中部支架；2、安装座；3、安装板；4、侧板；5、顶板；6、安装螺栓；7、滚筒；8、法兰螺母；9、紧固螺栓；10、定位销孔。
具体实施方式
24.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
25.参照图1-3，本实用新型提供的一种实施例：一种用于中部支架悬索滑动的滚筒式节点，包括中部支架1，中部支架1能够将中部节点支撑固定，让高处的主索能够穿行在中部节点内部，从而对主索进行衔接和支撑，中部支架1上部两侧均固定连接有安装座2，安装座2上部设置有安装板3，安装板3上部两侧均固定连接有侧板4，两个侧板4之间上下两侧均设置有安装螺栓6，安装螺栓6外周套设有滚筒7，安装螺栓6外周一侧贯穿其中一个侧板4内部螺纹连接有法兰螺母8，在光伏施工过程中，通过将安装板3放置在安装座2上，随后通过紧固螺栓9将安装板3紧紧地固定在安装座2上，再将两个滚筒7放置在两个侧板4之间，随后将安装螺栓6从左侧的侧板4内部插入，并贯穿其中一个滚筒7的内部，随后再从右侧的侧板4内部插出，将滚筒7套在安装螺栓6的外周，随后在将法兰螺母8拧紧在安装螺栓6的右侧，进而将安装螺栓6紧紧地固定在侧板4内部，并通过安装螺栓6内部的定位销孔10和插销将法兰螺母8限制，避免法兰螺母8松动导致安装螺栓6脱落，在将另一个安装螺栓6安装固定好之后，将用于承托的主索从两个滚筒7和侧板4之间穿过，当主索张紧时，主索会在两个滚筒7之间滑动，同时滚筒7也会在主索张紧时被带动在安装螺栓6的外周转动，避免主索和两个滚筒7之间产生过多的摩擦，同时两个滚筒7和侧板4外表均圆滑处理，能够有效地降低主索和中部节点之间的摩擦系数，进一步地避免主索在张紧时承受过多的摩擦，从而有效地提高主索的使用寿命，且结构紧凑，安装便捷，能够适应大部分的光伏安装工程主索的衔接和支撑。
26.安装板3和安装座2之间通过紧固螺栓9固定连接，通过紧固螺栓9将中部节点便捷地固定在中部支架1上，从而方便将中部节点安装，为光伏施工带来便利，滚筒7上部设置有顶板5，顶板5下部两侧分别固定连接在两个侧板4上部，顶板5的边缘包裹有橡胶护套，能够避免安装在两个主索之间的光伏柔性支架，因施工和节点碰撞导致支架损坏，安装板3和侧
板4为一体铸造成型，且侧板4内侧经过圆滑处理，使得安装板3和侧板4之间的连接强度更高，能够承受主索张紧时所产生的力，提升中部节点的强度，滚筒7的材质为不锈钢，且滚筒7的外周和内侧经过圆滑处理，不锈钢的材质能够避免滚筒7锈蚀，从而防止锈蚀的滚筒7和主索接触，导致摩擦系数增大，提高主索的使用寿命，安装螺栓6内部一侧设置有定位销孔10，定位销孔10位于法兰螺母8远离侧板4的一侧，定位销孔10和插销之间过盈配合，使得插销能够将法兰螺母8的一侧抵住，避免法兰螺母8出现松动，使得中部节点更加牢固安全，滚筒7设置在两个侧板4之间，穿过两个滚筒7之间的主索会被两个侧板4限位，防止主索脱离中部节点，提高中部节点的稳定性。
27.工作原理：在光伏施工过程中，通过将安装板3放置在安装座2上，随后通过紧固螺栓9将安装板3紧紧地固定在安装座2上，再将两个滚筒7放置在两个侧板4之间，随后将安装螺栓6从左侧的侧板4内部插入，并贯穿其中一个滚筒7的内部，随后再从右侧的侧板4内部插出，将滚筒7套在安装螺栓6的外周，随后再将法兰螺母8拧紧在安装螺栓6的右侧，进而将安装螺栓6紧紧地固定在侧板4内部，并通过安装螺栓6内部的定位销孔10和插销将法兰螺母8限制，避免法兰螺母8松动导致安装螺栓6脱落，在将另一个安装螺栓6安装固定好之后，将用于承托的主索从两个滚筒7和侧板4之间穿过，当主索张紧时，主索会在两个滚筒7之间滑动，同时滚筒7也会在主索张紧时被带动在安装螺栓6的外周转动，避免主索和两个滚筒7之间产生过多的摩擦，同时两个滚筒7和侧板4外表均圆滑处理，能够有效地降低主索和中部节点之间的摩擦系数，进一步地避免主索在张紧时承受过多的摩擦，从而有效地提高主索的使用寿命，且结构紧凑，安装便捷，能够适应大部分的光伏安装工程主索的衔接和支撑。
28.最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
