1.本实用新型涉及塑料制品生产技术领域，具体来说，涉及一种塑料容器生产用侧漏性检测装置。


背景技术：

2.塑料容器即中空吹塑容器，是以中空成型方法加工而成的容器，而因其吹塑的生产工艺，成品中较为容易出现残次品，具体体现为塑料容器出现侧漏性，因此，在生产之后的检测流程也极为重要，而使用人工检测费时费力会大大提升生产成本，因此急需一种塑料容器生产用侧漏性检测装置对塑料容器进行检测。
3.在中国实用新型专利中：授权公告号cn216410517u的一种塑料容器生产用侧漏性检测装置，包括调节件表面活动套接有调节杆，所述调节杆顶部一侧活动安装有滑动块，所述滑动块底部滑动连接有挡板，所述挡板顶部表面设置有限位块，所述挡板顶部表面中心位置开设有上滑槽，所述定位板底部一侧设置有卡接件。本实用新型通过调节杆活动卡接在调节件外表面，且调节杆外侧一端通过设置的滑动块与挡板活动连接，便于工作人员对调节杆进行前后的调节，进而让挡板的位置向内侧移动，调节工作台顶部表面的宽度尺寸，进而对塑料容器进行定位限制，便于工作人员对塑料容器进行测漏检测，有效让定位准确，提高测漏数据的准确性，提高工作效率。
4.针对现有技术存在以下问题：根据上述实用新型技术方案中提出的检测装置，在使用的过程中整体操作较为复杂，虽然检测数据比较精准但是检测时间较长，不适合生产型企业进行大批量检测使用，同时由于检测物品为塑料制品，采用机械固定的方式极易时被检测物品发生形变以影响检测结果。


技术实现要素：

5.针对相关技术中的问题，本实用新型提出一种塑料容器生产用侧漏性检测装置，以克服现有相关技术所存在的上述技术问题。
6.为此，本实用新型采用的具体技术方案如下：
7.一种塑料容器生产用侧漏性检测装置，包括风机，所述风机呈水平状态放置，所述风机上表面中心处固定安装有输风管，所述输风管顶部固定安装有连接头，所述连接头外部安装有塑料器皿。
8.进一步的，所述连接头的外表固定安装有防滑垫，所述防滑垫采用橡胶材质制成。
9.进一步的，所述连接头呈漏斗形设置，所述连接头的底部与输风管连接口径与输风管口径大小保持一致，所述连接头顶部口径为底部口径的一半大小设置。
10.进一步的，所述风机采用一般的离心式风机，型号为t4-72型。
11.进一步的，所述塑料器皿的口部与连接头外部的防滑垫紧密贴合设置。
12.进一步的，所述连接头与输风管连接处成型有用于固定安装用的凸缘。
13.进一步的，所述连接头的顶部深入塑料器皿10-15cm设置。
14.本实用新型的有益效果为：本实用新型采用了一种新型的检测装置，通过将需要检测的塑料制品卡紧在连接头上对内输入空气以达到检测效果，整体检测流程简单，耗时少，检测精准度高，使用方便，可以对大批量塑料制品进行检测，检测成本低廉，适合生产企业大批量使用。
附图说明
15.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

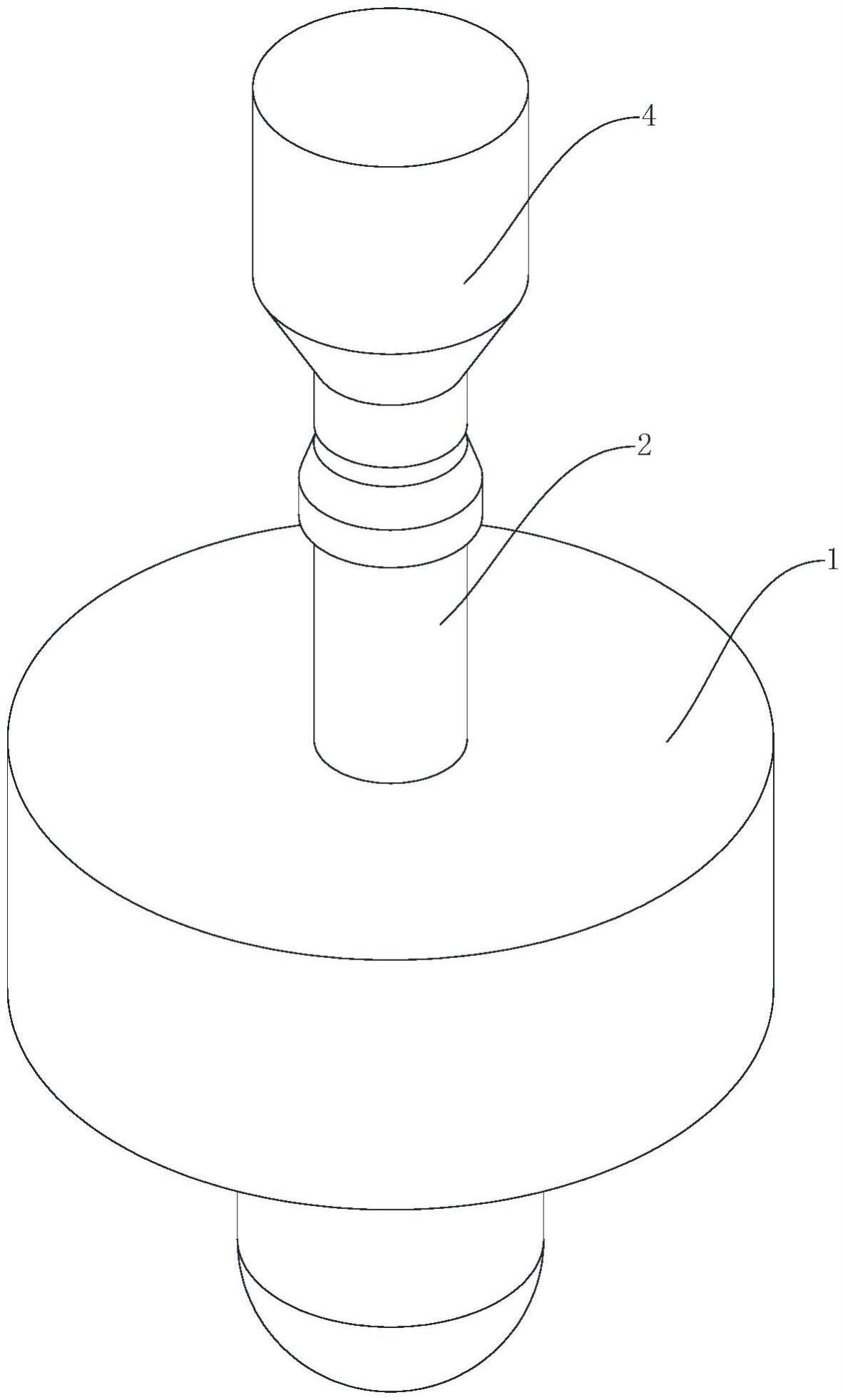

16.图1为本实用新型立体结构示意图；
17.图2为本实用新型正面剖视图。
18.图中：1、风机；2、输风管；3、连接头；4、塑料器皿；5、防滑垫；6、凸缘。
具体实施方式
19.为进一步说明各实施例，本实用新型提供有附图，这些附图为本实用新型揭露内容的一部分，其主要用以说明实施例，并可配合说明书的相关描述来解释实施例的运作原理，配合参考这些内容，本领域普通技术人员应能理解其他可能的实施方式以及本实用新型的优点，图中的组件并未按比例绘制，而类似的组件符号通常用来表示类似的组件。
20.一种塑料容器生产用侧漏性检测装置，包括风机1，风机1呈水平状态放置，风机1上表面中心处固定安装有输风管2，输风管2顶部固定安装有连接头3，连接头3外部安装有塑料器皿4。
21.进一步的，连接头3的外表固定安装有防滑垫5，防滑垫5采用橡胶材质制成。
22.进一步的，连接头3呈漏斗形设置，连接头3的底部与输风管2连接口径与输风管2口径大小保持一致，连接头3顶部口径为底部口径的一半大小设置。
23.进一步的，风机1采用一般的离心式风机1，型号为t4-72型。
24.进一步的，塑料器皿4的口部与连接头3外部的防滑垫5紧密贴合设置。
25.进一步的，连接头3与输风管2连接处成型有用于固定安装用的凸缘6。
26.进一步的，连接头3的顶部深入塑料器皿410-15cm设置。
27.为了方便理解本实用新型的上述技术方案，以下就本实用新型在实际过程中的工作原理或者操作方式进行详细说明。
28.在实际应用时，先将需要检测塑料器皿4顺着连接头3的顶部向下放入，直至无法再向下继续推进后，确保被检测塑料器皿4与防滑垫5贴合处没有缝隙后，开启风机1对塑料器皿4内输送空气，如果被检测塑料器皿4为合格产品因为其内部此时处于相对密封空间，而空气不断被送入时，塑料器皿4内的空气撑开塑料器皿4与防滑垫5贴合处，此时塑料器皿4会形成被顶起脱离连接头3的现象，此时该塑料器皿4检测完成放入合格批次，如果遇见具有侧漏性的塑料器皿4，则不会被顶起托起连接头3，内部空气会顺着出现侧漏处排出，形成异响，方便检测人员进行观察处理。
29.以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本
实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。


技术特征：
1.一种塑料容器生产用侧漏性检测装置，包括风机(1)，其特征在于，所述风机(1)呈水平状态放置，所述风机(1)上表面中心处固定安装有输风管(2)，所述输风管(2)顶部固定安装有连接头(3)，所述连接头(3)外部安装有塑料器皿(4)。2.根据权利要求1所述的一种塑料容器生产用侧漏性检测装置，其特征在于，所述连接头(3)的外表固定安装有防滑垫(5)，所述防滑垫(5)采用橡胶材质制成。3.根据权利要求1所述的一种塑料容器生产用侧漏性检测装置，其特征在于，所述连接头(3)呈漏斗形设置，所述连接头(3)的底部与输风管(2)连接口径与输风管(2)口径大小保持一致，所述连接头(3)顶部口径为底部口径的一半大小设置。4.根据权利要求1所述的一种塑料容器生产用侧漏性检测装置，其特征在于，所述风机(1)采用一般的离心式风机(1)，型号为t4-72型。5.根据权利要求1所述的一种塑料容器生产用侧漏性检测装置，其特征在于，所述塑料器皿(4)的口部与连接头(3)外部的防滑垫(5)紧密贴合设置。6.根据权利要求1所述的一种塑料容器生产用侧漏性检测装置，其特征在于，所述连接头(3)与输风管(2)连接处成型有用于固定安装用的凸缘(6)。7.根据权利要求1所述的一种塑料容器生产用侧漏性检测装置，其特征在于，所述连接头(3)的顶部深入塑料器皿(4)10-15cm设置。

技术总结
本实用新型公开了一种塑料容器生产用侧漏性检测装置，包括风机，其特征在于，风机呈水平状态放置，风机上表面中心处固定安装有输风管，输风管顶部固定安装有连接头，连接头外部安装有塑料器皿。采用上述新型实用对比现有技术所产生的有益效果是：本实用新型采用了一种新型的检测装置，通过将需要检测的塑料制品卡紧在连接头上对内输入空气以达到检测效果，整体检测流程简单，耗时少，检测精准度高，使用方便，可以对大批量塑料制品进行检测，检测成本低廉，适合生产企业大批量使用。适合生产企业大批量使用。适合生产企业大批量使用。


技术研发人员：戴斌
受保护的技术使用者：江苏得高塑业有限公司
技术研发日：2023.04.20
技术公布日：2023/10/27
