一种氢气站防漏气检测装置的制作方法-j9九游会真人

1.本实用新型涉及防漏气检测仪技术领域，具体为一种氢气站防漏气检测装置。


背景技术：

2.氢气是一种极易燃烧、无色透明、无臭无味且难溶于水的气体，化学式为h2，氢气是世界上已知的密度和相对分子质量最小的气体，可作为飞艇、氢气球的填充气体。
3.氢气检测仪是一种氢气泄露浓度检测的仪器仪表工具，其中包括：便携式氢气检测仪、手持式氢气检检测仪、固定式氢气检检测仪、在线式氢气检检测仪等，主要利用气体传感器来检测环境中存在的气体种类，气体传感器是用来检测气体的成份和含量的传感器，一般认为，气体传感器的定义是以检测目标为分类基础的，凡是用于检测气体成份和浓度的传感器都称作气体传感器。
4.经检索，申请号为202121724976.5的专利公开了一种手持式氢气检漏仪，包括手柄和安装于手柄上的转向吸管，还包括安装于手柄之内的单片机和检测模块，检测模块包括氢敏传感器和信号调理电路，手柄内设有连通氢敏传感器的进气口与转向吸管的气流通道；氢敏传感器的氢敏元件包括石英基板和附着于石英基板之上的复合薄膜，复合薄膜包括附着于石英基板之上的pd-pt合金薄膜和附着于pd-pt合金薄膜之上的钙钛矿型质子导体薄膜，pd-pt合金薄膜引出电极与信号调理电路信号连接，信号调理电路与单片机信号连接。该实用新型利用氢敏传感器的两层薄膜氢敏特性叠加，促进表面氢气快速扩散渗透引起信号响应以测量泄漏气体浓度的大小，实现了泄漏检测快速便捷移动的需求。
5.上述方案的手持式氢气检漏仪中的手柄较短，设备所能触及的范围有限，当想要检测较高位置的氢气是否存在泄漏时，则需要借助垫板等供踩踏的物件，使用不便利，因此我们需要提出一种氢气站防漏气检测装置。


技术实现要素：

6.本实用新型的目的在于提供一种氢气站防漏气检测装置，将手柄设为可伸缩式的手柄，即手柄的长度可调，且调节方式简单，只需推动滑动块即可实现对手柄中活动部调节柱的定位与拉伸，进而可使手持式氢气检漏仪检测的范围更广，使用方便，以解决上述背景技术中提出的问题。
7.为实现上述目的，本实用新型提供如下技术方案：一种氢气站防漏气检测装置，包括氢气防漏气检测仪主体，所述氢气防漏气检测仪主体的顶部连接有进气管，所述氢气防漏气检测仪主体的底部连接有可调节式的手柄，所述手柄包括套筒和调节柱，所述调节柱通过调节机构固定在套筒的内部，所述调节机构包括连接板和固定在套筒外壁上的盒体，所述连接板的一侧分别连接有插柱和移动条，所述套筒的侧部上端开设有通孔，所述调节柱的侧部等间距开设有多组卡槽，所述插柱的一端插接于其中一组卡槽的内部，且插柱滑动安装于通孔的内部，所述套筒上滑动安装有驱动插柱移动的驱动组件。
8.优选的，所述驱动组件包括滑动安装在套筒外壁上的滑动块，所述滑动块的一侧
上端连接有挤压条，所述挤压条的端部设为三角形。
9.优选的，所述盒体的底部开设有让位孔，所述让位孔的宽度大于挤压条的厚度。
10.优选的，所述移动条滑动安装于盒体的内部，所述移动条设为断面为直角梯形的移动条，即移动条的底面一端设有斜面，所述挤压条的端部与移动条上的斜面对齐设置。
11.优选的，所述连接板的一侧与套筒的外壁之间连接有弹簧，所述插柱位于弹簧的内圈。
12.优选的，所述氢气防漏气检测仪主体包括通过螺栓固定安装的底壳和盖板，所述进气管和手柄均安装在底壳上，所述盖板的侧部上端安装有显示屏，所述盖板的侧部下端安装有按钮。
13.与现有技术相比，本实用新型的有益效果是：
14.本实用新型将手柄设为可伸缩式的手柄，即手柄的长度可调，且调节方式简单，只需推动滑动块即可实现对手柄中活动部调节柱的定位与拉伸，进而可使手持式氢气检漏仪检测的范围更广，使用方便。
附图说明

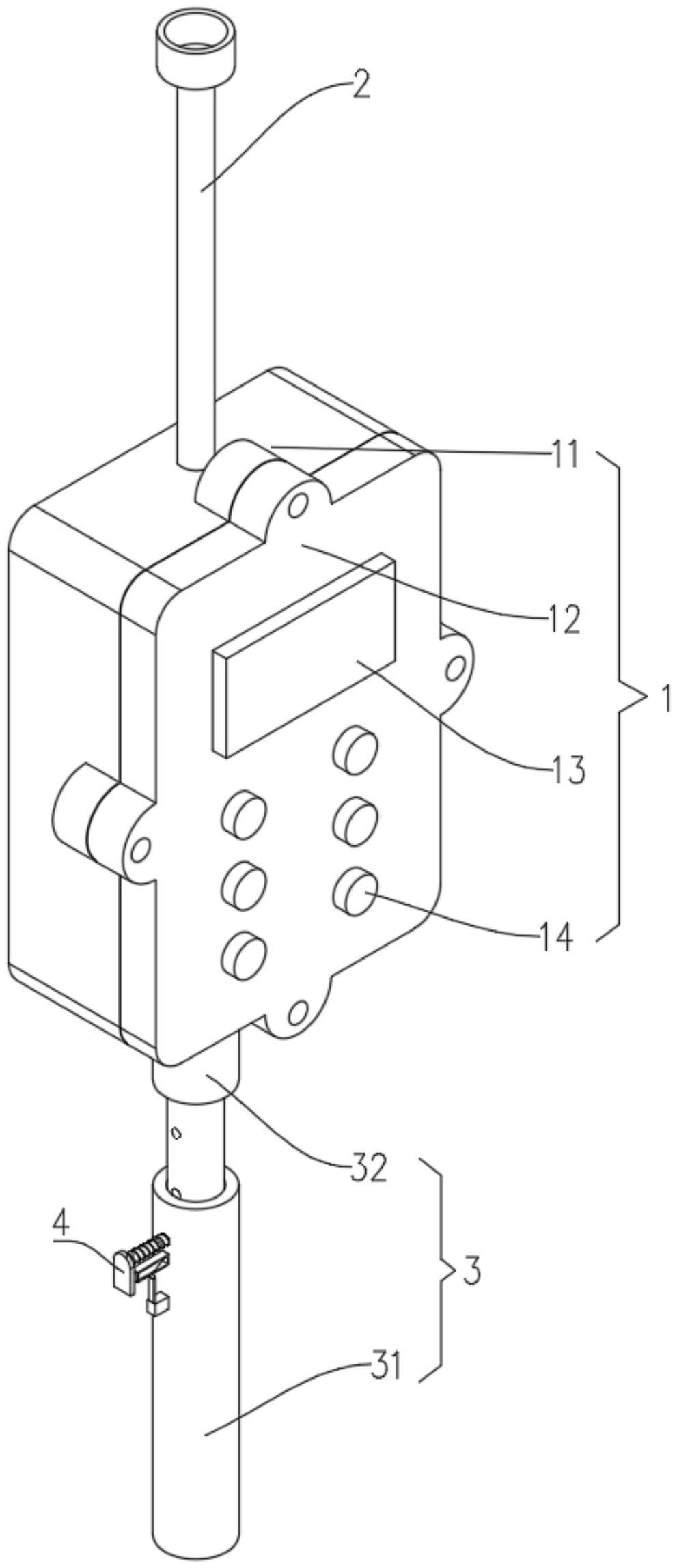

15.图1为本实用新型的轴测结构示意图；
16.图2为本实用新型调节机构的结构示意图；
17.图3为本实用新型手柄的结构示意图。
18.图中：1、氢气防漏气检测仪主体；11、底壳；12、盖板；13、显示屏；14、按钮；2、进气管；3、手柄；31、套筒；32、调节柱；33、卡槽；34、通孔；4、调节机构；41、连接板；42、插柱；43、弹簧；44、移动条；45、盒体；46、让位孔；47、滑动块；48、挤压条。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.请参阅图1-3，本实用新型提供一种氢气站防漏气检测装置，包括氢气防漏气检测仪主体1，所述氢气防漏气检测仪主体1的顶部连接有进气管2，待检测气体从进气管2进入氢气防漏气检测仪主体1内，进行检测，所述氢气防漏气检测仪主体1的底部连接有可调节式的手柄3，通过调节手柄3的长短，可检测不同高度，更广泛的查看氢气是否存在泄漏，也便于不同身高的人使用。
21.所述手柄3包括套筒31和调节柱32，所述调节柱32通过调节机构4固定在套筒31的内部，所述调节机构4包括连接板41和固定在套筒31外壁上的盒体45，所述连接板41的一侧分别连接有插柱42和移动条44，所述套筒31的侧部上端开设有通孔34，所述调节柱32的侧部等间距开设有多组卡槽33，所述插柱42的一端插接于其中一组卡槽33的内部，且插柱42滑动安装于通孔34的内部，所述套筒31上滑动安装有驱动插柱42移动的驱动组件。
22.推动滑动块47在套筒31上滑动，带动挤压条48移动，挤压条48的端部穿过让位孔46抵触在移动条44的斜面上，随着挤压条48的不断挤压，移动条44被迫向远离盒体45的方
向移动，移动条44带动连接板41移动，连接板41带动插柱42移动，即插柱42移出调节柱32上的卡槽33，然后立即向上抽出调节柱32一定高度，并卡住调节柱32，实现手柄3长度的调节。
23.所述驱动组件包括滑动安装在套筒31外壁上的滑动块47，所述滑动块47的一侧上端连接有挤压条48，所述挤压条48的端部设为三角形。且挤压条48的端部为等腰三角形，方便挤压移动条44。
24.所述盒体45的底部开设有让位孔46，所述让位孔46的宽度大于挤压条48的厚度，让位孔46与挤压条48对齐。
25.所述移动条44滑动安装于盒体45的内部，所述移动条44设为断面为直角梯形的移动条，即移动条44的底面一端设有斜面，所述挤压条48的端部与移动条44上的斜面对齐设置。挤压条48抵触在移动条44的斜面上，移动条44被迫向远离盒体45的方向移动。
26.所述连接板41的一侧与套筒31的外壁之间连接有弹簧43，所述插柱42位于弹簧43的内圈。在弹簧43弹力作用下，插柱42再次被推进另一个卡槽33的内部，实现自动卡接，实现手柄3长度的调节。
27.所述氢气防漏气检测仪主体1包括通过螺栓固定安装的底壳11和盖板12，所述进气管2和手柄3均安装在底壳11上，所述盖板12的侧部上端安装有显示屏13，所述盖板12的侧部下端安装有按钮14。
28.使用时，单手握持手柄3，按动按钮14打开设备，通过进气管2将空气抽进设备内部，并对空气中氢气的含量进行检测，空气中包括氢气在内的多种气体含量的数值显示在显示屏13上，以便查看是否存在氢气泄漏；当需要检测较高位置(氢气站中的储气装置不一定会放置在同一高度，可能存在部分储气装置摆放的位置较高)是否存在氢气泄漏时，或是身高较低的人使用本设备时，需要调节手柄3的长度，具体操作为：推动滑动块47在套筒31上滑动，带动挤压条48移动，挤压条48的端部穿过让位孔46抵触在移动条44的斜面上，随着挤压条48的不断挤压，移动条44被迫向远离盒体45的方向移动，移动条44带动连接板41移动，连接板41带动插柱42移动，即插柱42移出调节柱32上的卡槽33，然后立即向上抽出调节柱32一定高度，再向下推动滑动块47，挤压条48移出让位孔46，在弹簧43弹力作用下，插柱42再次被推进另一个卡槽33的内部，实现手柄3长度的调节。
29.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
