1.本实用新型涉及园林绿化技术领域，具体为一种联动防脱落的园林绿化取土器。


背景技术：

2.随着人们对园林的造型需求以及内容的观赏需求增加，通过工程技术手段和艺术手段对园林进行地形的改造以及庭院绿化的植树手段，对园林内自然环境以及休憩区域进行改造，其中园林的绿化工程为营造整个园林的主要手段之一，其中园林绿化中的植树造景手段通过对地区的取土调整便于植物的种植作业。
3.在植物栽种过程当中，现有的种植挖土作业通过多个工人配合取土工具通过同步作业实现，在工人之间配合作业使用，使得工人使用的取土器与小型驱动的机械设备对输出端难以连接，由于电动的取土器位一体时结构整体重量较重，工人难以单独进行使用，且土壤被人踩踏之后更加坚硬，使得取土器头部的金属头部部分容易被坚硬的土壤包裹，使得一体式的取土器杆体与金属头部之间出现倾斜，分体式的取土器杆体与金属头部之间脱落状况。


技术实现要素：

4.本实用新型的目的在于提供一种联动防脱落的园林绿化取土器，以解决上述背景技术中提出工人使用的取土器难以与驱动机械联动，机械使用的取土器难以人工使用，以及随着土壤被踩踏坚硬之后，使得取土器的头部与杆体之间出现损毁以及分离的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种联动防脱落的园林绿化取土器，包括联动管，其设置为圆形筒状结构，所述联动管内壁卡合螺纹连接有对接管，且对接管内部卡合连接有限位杆，所述限位杆一端设置有安装槽，且安装槽内部与定位弧板一端卡合连接，并且定位弧板一侧设置有取土头；
6.连接栓，其贯穿所述限位杆与取土头一端，所述取土头外壁面与对接管一侧卡合连接，所述联动管一侧设置有连接板一，且联动管另一侧设置有连接板二，并且连接板一连接板二均被限位栓一端贯穿；
7.定位螺纹杆，其贯穿所述联动管与对接管和限位杆，所述定位螺纹杆一端设置有螺纹结构，且定位螺纹杆螺纹结构与限位螺母内壁螺纹连接，所述限位杆一端螺纹连接有延长螺纹杆一端，且延长螺纹杆另一端与手持杆连接。
8.采用上述技术方案，便于机械与人工之间交换工作使用，扩大装置整体的适用范围。
9.优选的，所述联动管与对接管和限位杆内部均设置有被定位螺纹杆贯穿的孔洞，且对接管一端设置为半圆形的管状凸起结构。
10.采用上述技术方案，使得对接管为联动管以及限位杆的安装定位，有效降低装置。
11.优选的，所述定位弧板外壁面设置有与安装槽相抵的塑胶件，且定位弧板与取土头设置为半圆形管状的金属铲头结构。
12.采用上述技术方案，使得定位弧板与取土头之间相互定位安装。
13.优选的，所述连接板一和连接板二呈交错设置，且连接板一的孔洞和连接板二的孔洞中心线与限位栓中心线重合对齐。
14.采用上述技术方案，使得连接板一与连接板二被限位栓定位安装。
15.优选的，所述连接板一和连接板二一侧均设置有与拼插踏板卡合连接的凹槽，且拼插踏板与连接板一和连接板二呈垂直设置。
16.采用上述技术方案，便于连接板一与连接板二相互配合，便于多个取土器联动使用。
17.优选的，所述延长螺纹杆和手持杆中心线对齐，且手持杆一侧与限位杆一端接触，并且限位杆一端对称设置有与驱动件输出端卡合连接的凸起结构。
18.采用上述技术方案，便于延长螺纹杆与手持杆之间定位安装，便于工人进行工作使用。
19.与现有技术相比，本实用新型的有益效果是：该联动防脱落的园林绿化取土器：
20.1.在使用该装置时，通过装置内限位杆通过安装槽对定位弧板位置进行初步限位，配合连接栓配合，将取土头与对接管之间快速锁定安装，由于对接管与限位杆之间相互卡合锁定，使得取土头在遇到坚硬土壤包裹时，使得取土头与对接管之间保持紧密的连接定位安装，降低之间分离脱落的可能性；
21.2.通过贯穿安装在联动管、对接管以及限位杆内部的定位螺栓杆，在使用时面对不同型号大小的联动管、对接管以及限位杆安装定位使用时，提供对应的限位结构，通过定位螺纹杆一侧的限位螺母的转动，使得联动管、对接管以及限位杆之间定位锁定；
22.3.通过装置内部的限位杆一侧与延长螺纹杆螺纹安装的凹槽，便于与驱动机械的输出端对接，使得驱动机械可以直接通过限位杆定位安装，位于限位杆两侧设置的凸起结构保持与驱动机械端面对接的凹槽，需要与人工对接使用时，将延长螺纹杆连接，使得手持杆与其保持中线对齐，便于工人工作使用。
附图说明

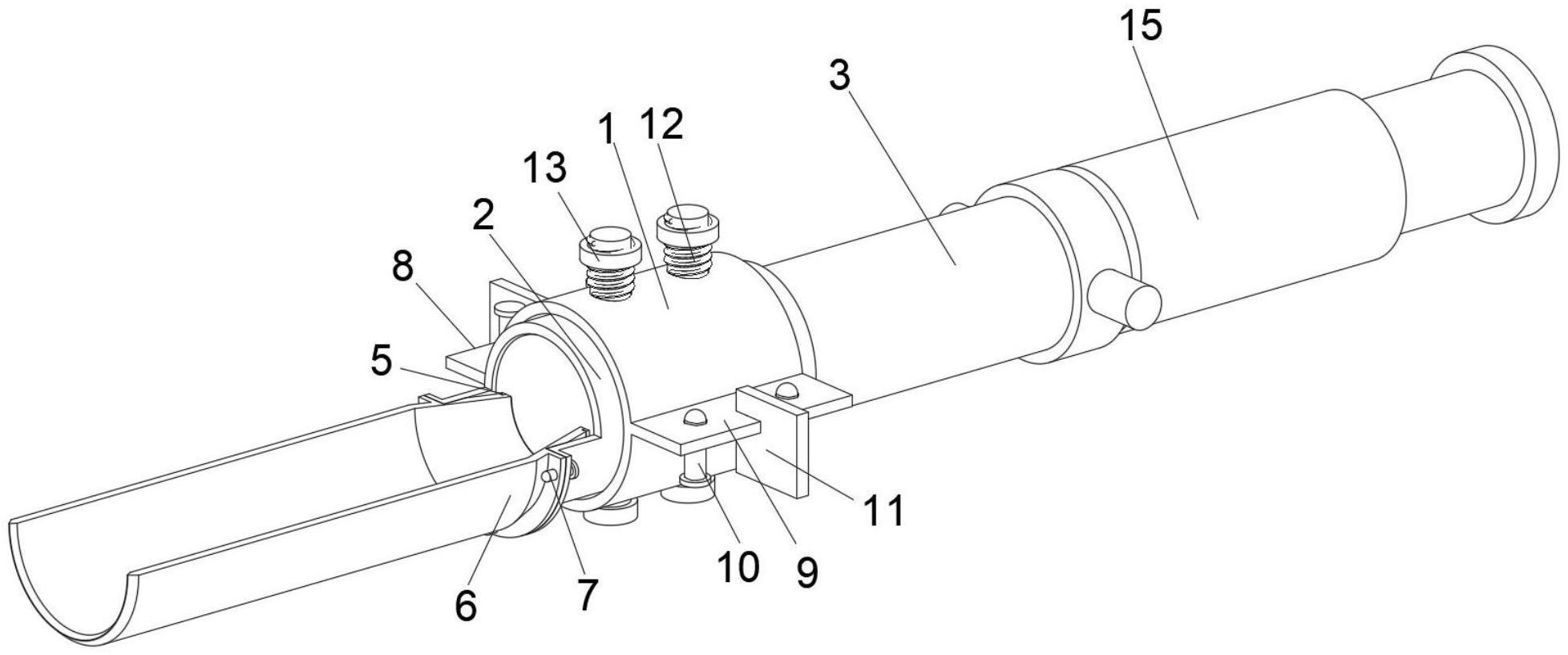

23.图1为本实用新型整体外部立体结构示意图；
24.图2为本实用新型联动管与限位杆连接状态立体结构示意图；
25.图3为本实用新型连接板一与连接板二联动状态立体结构示意图；
26.图4为本实用新型整体俯剖立体结构示意图；
27.图5为本实用新型整体侧剖立体结构示意图。
28.图中：1、联动管；2、对接管；3、限位杆；4、安装槽；5、定位弧板；6、取土头；7、连接栓；8、连接板一；9、连接板二；10、限位栓；11、拼插踏板；12、定位螺纹杆；13、限位螺母；14、延长螺纹杆；15、手持杆。
具体实施方式
29.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下
所获得的所有其他实施例，都属于本实用新型保护的范围。
30.请参阅图1-5，本实用新型提供一种技术方案：一种联动防脱落的园林绿化取土器，包括联动管1、对接管2、限位杆3、安装槽4、定位弧板5、取土头6、连接栓7、连接板一8、连接板二9、限位栓10、拼插踏板11、定位螺纹杆12、限位螺母13、延长螺纹杆14和手持杆15；
31.其中，联动管1，其设置为圆形筒状结构，联动管1内壁卡合螺纹连接有对接管2，且对接管2内部卡合连接有限位杆3，限位杆3一端设置有安装槽4，且安装槽4内部与定位弧板5一端卡合连接，并且定位弧板5一侧设置有取土头6，联动管1与对接管2和限位杆3内部均设置有被定位螺纹杆12贯穿的孔洞，且对接管2一端设置为半圆形的管状凸起结构，定位弧板5外壁面设置有与安装槽4相抵的塑胶件，且定位弧板5与取土头6设置为半圆形管状的金属铲头结构；
32.使用时通过将联动管1与对接管2之间螺纹连接，保持联动管1和对接管2紧密连接，再将对接管2凸起结构与限位杆3内部凹槽卡合连接，使得限位杆3端面内部设置的安装槽4为定位弧板5安装提供对应的安装结构，其中定位弧板5和取土头6构成整体金属头体结构，通过定位弧板5与取土头6的半圆形管状的金属铲头结构，便于对土壤挖取作业，如图1-5所示，其中位于定位弧板5外壁面设置的塑胶件有效增加与安装槽4连接位置的摩擦力，增加安装槽4与定位弧板5安装的稳定性；
33.连接栓7，其贯穿限位杆3与取土头6一端，取土头6外壁面与对接管2一侧卡合连接，联动管1一侧设置有连接板一8，且联动管1另一侧设置有连接板二9，并且连接板一8连接板二9均被限位栓10一端贯穿，连接板一8和连接板二9呈交错设置，且连接板一8的孔洞和连接板二9的孔洞中心线与限位栓10中心线重合对齐，连接板一8和连接板二9一侧均设置有与拼插踏板11卡合连接的凹槽，且拼插踏板11与连接板一8和连接板二9呈垂直设置；
34.使用时通过连接栓7贯穿对接管2与取土头6，使得取土头6与对接管2卡合连接的同时，通过连接栓7牵引锁定对接管2与取土头6之间的稳定安装，在取土头6与坚硬的土壤相接触时，连接栓7为对接管2提供对取土头6的牵引力，其中位于联动管1两侧交错设置的连接板一8和连接板二9，如图1所示，需要对多个联动管1以及取土头6联动使用时，通过将限位栓10贯穿一侧重叠放置的连接板一8和连接板二9，如图3所示，使用时通过限位杆3一侧直接与单个驱动的机械输出端对接，在连接板一8、连接板二9和限位栓10配合下，使得三个驱动机械带动多个联动管1以及限位杆3位置，如图3所示，在人工使用时可以将拼插踏板11卡入两侧的连接板一8和连接板二9内部，便于工人脚踏拼插踏板11辅助取土头6进行卡合连接；
35.定位螺纹杆12，其贯穿联动管1与对接管2和限位杆3，定位螺纹杆12一端设置有螺纹结构，且定位螺纹杆12螺纹结构与限位螺母13内壁螺纹连接，限位杆3一端螺纹连接有延长螺纹杆14一端，且延长螺纹杆14另一端与手持杆15连接，延长螺纹杆14和手持杆15中心线对齐，且手持杆15一侧与限位杆3一端接触，并且限位杆3一端对称设置有与驱动件输出端卡合连接的凸起结构；
36.使用时通过定位螺纹杆12贯穿联动管1、对接管2和限位杆3内部结构，使用时保持联动管1、对接管2和限位杆3之间地俩给安装，如图1-3所示，通过限位螺母13对定位螺纹杆12设有螺纹的一端进行锁定，便于保持联动管1、对接管2和限位杆3之间限位使用，其中位于限位杆3一侧螺纹连接的延长螺纹杆14便于与手持杆15定位安装，其中手持杆15用于延
长限位杆3长度，便于使用者手持使用。
37.工作原理：在使用该联动防脱落的园林绿化取土器时，使用时根据园林绿化植树需求，将限位杆3一端与延长螺纹杆14安装或者分离，需要与机械对接使用时取下延长螺纹杆14，需要工人手持工作使用时将延长螺纹杆14安装，通过手持杆15对整个取土装置进行工作调整，使用时通过连接栓7将对接管2与取土头6对接的端口进行加固，配合限位杆3进一步锁定取土头6位置，在对坚硬的突然表面挖取时，通过连接栓7设置增加对取土头6牵引力，其中位于连接板一8和连接板二9一侧卡合连接的拼插踏板11，是工人工作过程脚踏施力辅助板体，在机械工作使用时无需安装，需要对多个取土头6并排同步取土作业使用时，通过将2个联动管1的连接板一8以及连接板二9通过限位栓10定位联机构成排状结构，实现联动取土作业，增加了整体的实用性。
38.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
