1.本实用新型涉及阻车器检测技术领域，特别涉及一种罐内阻车器安全检测装置。


背景技术：

2.阻车器检测装置是一种对阻车器的轨道的间距进行检测的装置，这样可以判断轨道之间的距离是否可以使得矿车安全顺利的移动到指定的位置，而数显轨距尺便是检测时所使用的检测工具。
3.数显轨距尺在使用的时候，其两端的测头和测座缺少遮挡保护装置，当不使用数显轨距尺的期间，外露的测座和测头容易受到外物的碰撞而出现损伤，这样会影响数显测距尺的使用。


技术实现要素：

4.本实用新型的主要目的在于提供一种罐内阻车器安全检测装置，可以有效解决背景技术中的技术问题。
5.为实现上述目的，本实用新型采取的技术方案为：
6.一种罐内阻车器安全检测装置，包括尺身和把手，所述尺身的两端固定安装有测座，所述测座的下表面设有测头，所述尺身的表面且靠近两端活动套设有卡件，所述卡件的内部两侧活动嵌设有遮挡板，所述尺身的上表面且位于测座之间固定安装有把手，所述尺身的上表面且位于把手的一侧固定安装有数显主机。
7.优选的，所述卡件的内部两侧表面开设有限位滑槽，所述卡件的后端面固定安装有端盖，所述端盖的内部两侧表面开设有扣槽，所述卡件的内部前端面和后端面且靠近两侧开设有升降槽，所述升降槽的内部固定安装有导杆，所述导杆的表面套设有弹簧，所述卡件的内部两侧表面且靠近前端固定安装有滑块。
8.优选的，所述遮挡板的上端面固定安装有提手，所述遮挡板相互远离的一侧表面固定安装有限位滑条，所述遮挡板的上端两侧表面固定安装有套块。
9.优选的，所述套块套设在导杆的表面，所述弹簧的上端与升降槽的顶部连接，所述弹簧的下端与套块连接，所述限位滑条嵌设在限位滑槽中。
10.优选的，所述尺身的两侧表面且靠近两端固定安装有扣条，所述尺身的两侧表面且位于扣条的下方固定安装有托板。
11.优选的，所述测座的两侧表面开设有移动槽，所述滑块嵌设在移动槽中。
12.优选的，所述扣槽卡设在扣条的表面。
13.与现有技术相比，本实用新型具有如下有益效果：
14.本实用新型中，通过设置尺身、测座、卡件和遮挡板相互配合的方式，当正常使用数显测距尺的期间，将上拉提手，使得遮挡板收入卡件中，然后移动卡件，使得卡件移动到尺身托板的位置，这样即使卡件的弹簧对遮挡板产生向下的推力，在托板的作用下，可以防止遮挡板露出，当不使用数显测距尺的期间，将卡件移动到测座的位置，当卡件移动一定的
距离后，遮挡板便会失去托板的托举，此时弹簧便会将遮挡板向下推动，从而利用下降遮挡板将测座和测头进行遮挡保护，避免测座和测头受到外物的直接碰撞接触而出现损伤。
附图说明

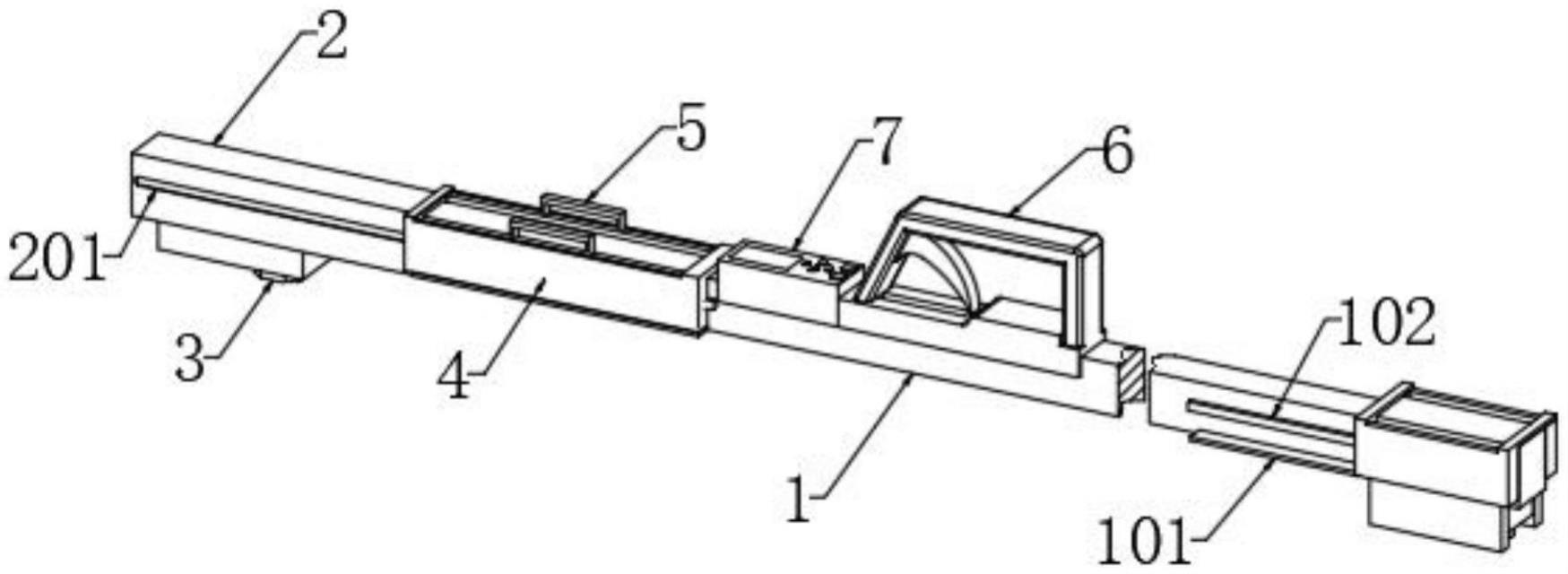

15.图1为本实用新型一种罐内阻车器安全检测装置的整体结构图；
16.图2为本实用新型一种罐内阻车器安全检测装置的卡件拆分结构图；
17.图3为本实用新型一种罐内阻车器安全检测装置的图2中a处放大图；
18.图4为本实用新型一种罐内阻车器安全检测装置的遮挡板结构图。
19.图中：1、尺身；101、托板；102、扣条；2、测座；201、移动槽；3、测头；4、卡件；401、限位滑槽；402、端盖；403、扣槽；404、滑块；405、升降槽；406、导杆；407、弹簧；5、遮挡板；501、提手；502、限位滑条；503、套块；6、把手；7、数显主机。
具体实施方式
20.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
21.如图1-4所示一种罐内阻车器安全检测装置，包括尺身1和把手6，尺身1的两端固定安装有测座2，测座2的下表面设有测头3，尺身1的表面且靠近两端活动套设有卡件4，卡件4的内部两侧活动嵌设有遮挡板5，尺身1的上表面且位于测座2之间固定安装有把手6，尺身1的上表面且位于把手6的一侧固定安装有数显主机7。
22.卡件4的内部两侧表面开设有限位滑槽401，卡件4的后端面固定安装有端盖402，端盖402的内部两侧表面开设有扣槽403，卡件4的内部前端面和后端面且靠近两侧开设有升降槽405，升降槽405的内部固定安装有导杆406，导杆406的表面套设有弹簧407，卡件4的内部两侧表面且靠近前端固定安装有滑块404，弹簧407对套块503具有向下的推力；遮挡板5的上端面固定安装有提手501，遮挡板5相互远离的一侧表面固定安装有限位滑条502，遮挡板5的上端两侧表面固定安装有套块503，限位滑条502与限位滑槽401的配合，可以使得遮挡板5平稳的升降；套块503套设在导杆406的表面，弹簧407的上端与升降槽405的顶部连接，弹簧407的下端与套块503连接，限位滑条502嵌设在限位滑槽401中；尺身1的两侧表面且靠近两端固定安装有扣条102，尺身1的两侧表面且位于扣条102的下方固定安装有托板101，扣条102与扣槽403的配合，可以使得卡件4平稳的移动；测座2的两侧表面开设有移动槽201，滑块404嵌设在移动槽201中；扣槽403卡设在扣条102的表面。
23.需要说明的是，本实用新型为一种罐内阻车器安全检测装置，在使用时，当正常使用数显测距尺的期间，将上拉提手501，使得遮挡板5收入卡件4中，然后移动卡件4，使得卡件4移动到尺身1的托板101位置，这样即使卡件4的弹簧407对遮挡板5产生向下的推力，在托板101的作用下，可以防止遮挡板5露出，当不使用数显测距尺的期间，将卡件4移动到测座2的位置，当卡件4移动一定的距离后，遮挡板5便会失去托板101的托举，此时弹簧407便会将遮挡板5向下推动，从而利用下降的遮挡板5将测座2和测头3进行遮挡保护，避免测座2和测头3受到外物的直接碰撞接触而出现损伤。
24.以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述
的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。


技术特征：
1.一种罐内阻车器安全检测装置，其特征在于：包括尺身(1)和把手(6)，所述尺身(1)的两端固定安装有测座(2)，所述测座(2)的下表面设有测头(3)，所述尺身(1)的表面且靠近两端活动套设有卡件(4)，所述卡件(4)的内部两侧活动嵌设有遮挡板(5)，所述尺身(1)的上表面且位于测座(2)之间固定安装有把手(6)，所述尺身(1)的上表面且位于把手(6)的一侧固定安装有数显主机(7)。2.根据权利要求1所述的一种罐内阻车器安全检测装置，其特征在于：所述卡件(4)的内部两侧表面开设有限位滑槽(401)，所述卡件(4)的后端面固定安装有端盖(402)，所述端盖(402)的内部两侧表面开设有扣槽(403)，所述卡件(4)的内部前端面和后端面且靠近两侧开设有升降槽(405)，所述升降槽(405)的内部固定安装有导杆(406)，所述导杆(406)的表面套设有弹簧(407)，所述卡件(4)的内部两侧表面且靠近前端固定安装有滑块(404)。3.根据权利要求2所述的一种罐内阻车器安全检测装置，其特征在于：所述遮挡板(5)的上端面固定安装有提手(501)，所述遮挡板(5)相互远离的一侧表面固定安装有限位滑条(502)，所述遮挡板(5)的上端两侧表面固定安装有套块(503)。4.根据权利要求3所述的一种罐内阻车器安全检测装置，其特征在于：所述套块(503)套设在导杆(406)的表面，所述弹簧(407)的上端与升降槽(405)的顶部连接，所述弹簧(407)的下端与套块(503)连接，所述限位滑条(502)嵌设在限位滑槽(401)中。5.根据权利要求4所述的一种罐内阻车器安全检测装置，其特征在于：所述尺身(1)的两侧表面且靠近两端固定安装有扣条(102)，所述尺身(1)的两侧表面且位于扣条(102)的下方固定安装有托板(101)。6.根据权利要求5所述的一种罐内阻车器安全检测装置，其特征在于：所述测座(2)的两侧表面开设有移动槽(201)，所述滑块(404)嵌设在移动槽(201)中。7.根据权利要求6所述的一种罐内阻车器安全检测装置，其特征在于：所述扣槽(403)卡设在扣条(102)的表面。

技术总结
本实用新型公开了一种罐内阻车器安全检测装置，包括尺身和把手，所述尺身的两端固定安装有测座，所述测座的下表面设有测头，所述尺身的表面且靠近两端活动套设有卡件，所述卡件的内部两侧活动嵌设有遮挡板，所述尺身的上表面且位于测座之间固定安装有把手，所述尺身的上表面且位于把手的一侧固定安装有数显主机。本实用新型所述的一种罐内阻车器安全检测装置，当不使用数显测距尺的期间，将卡件移动到测座的位置，当卡件移动一定的距离后，遮挡板便会失去托板的托举，此时弹簧便会将遮挡板向下推动，从而利用下降遮挡板将测座和测头进行遮挡保护，避免测座和测头受到外物的直接碰撞接触而出现损伤。撞接触而出现损伤。撞接触而出现损伤。
