1.本实用新型涉及多孔砖领域，具体为一种回收废渣多孔砖。


背景技术：

2.一般烧结的多孔砖多以页岩作为主材烧结，但是随着技术的改进，部分加入了回收的煤矸石作为主材之一，而多孔砖用于承重不大的场所，其具备多孔结构，质量较轻。
3.现有的回收废渣多孔砖，由于在将多孔砖堆叠起来进行运输时，难以对多个多孔砖进行定位，导致在运输过程中多孔砖间可能会发生相互碰撞，进而降低了多孔砖间的稳定性，并影响运输效果。


技术实现要素：

4.基于此，本实用新型的目的是提供一种回收废渣多孔砖，以解决在运输多孔砖时难以将多孔砖进行稳定堆叠的技术问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种回收废渣多孔砖，包括多孔砖主体，所述多孔砖主体的内部设有隔音层，所述多孔砖主体的外表面和背部均开设有疏水槽、通水槽和导水槽，所述多孔砖主体的顶部两侧均固定有定位块，所述多孔砖主体的底部两侧均开设有定位槽，所述多孔砖主体的内部开设有多个孔洞，所述孔洞的内部设有胶层。
6.通过采用上述技术方案，胶层的设置可提高孔洞内壁的平整性，且防止打孔后孔洞的内壁出现裂痕。
7.进一步的，所述定位块与定位槽相对应，且所述定位块与定位槽适配。
8.通过采用上述技术方案，可使定位块卡入至定位槽的内部，进而可使多个多孔砖主体堆叠在一起。
9.进一步的，所述多孔砖主体采用废渣混合材料制作而成，多个所述孔洞等距分布于多孔砖主体的内部。
10.通过采用上述技术方案，以便提高废渣的再次利用效率，避免造成废渣的浪费。
11.进一步的，所述隔音层的厚度为1cm。
12.通过采用上述技术方案，隔音层的设置可提高多孔砖主体的隔音性能，进而提高了多孔砖主体的使用效果。
13.进一步的，所述通水槽分别与导水槽和疏水槽相连通，所述通水槽的一侧沿远离导水槽的方向向下倾斜。
14.通过采用上述技术方案，以便水能够顺利通过导水槽、通水槽和疏水槽排出。
15.进一步的，所述胶层的厚度位于2mm，所述定位块的厚度为1cm。
16.综上所述，本实用新型主要具有以下有益效果：
17.1、本实用新型通过设置有定位块和定位槽，当需将多个多孔砖主体堆叠在一起时，使用者可将定位块卡入至定位槽的内部，如此便可使多个多孔砖主体堆叠在一起，并提
高了多孔砖主体堆叠后的稳定性，便于对多孔砖进行运输或搬运，进而提高了对多孔砖的搬运效果，同时设置有胶层，胶层的设置可提高孔洞内壁的平整性，且防止打孔后孔洞的内壁出现裂痕，通过设置有通水槽、导水槽和疏水槽，以便水能够顺利通过导水槽、通水槽和疏水槽排出，减少积留在多孔砖主体外壁的雨水量。
附图说明

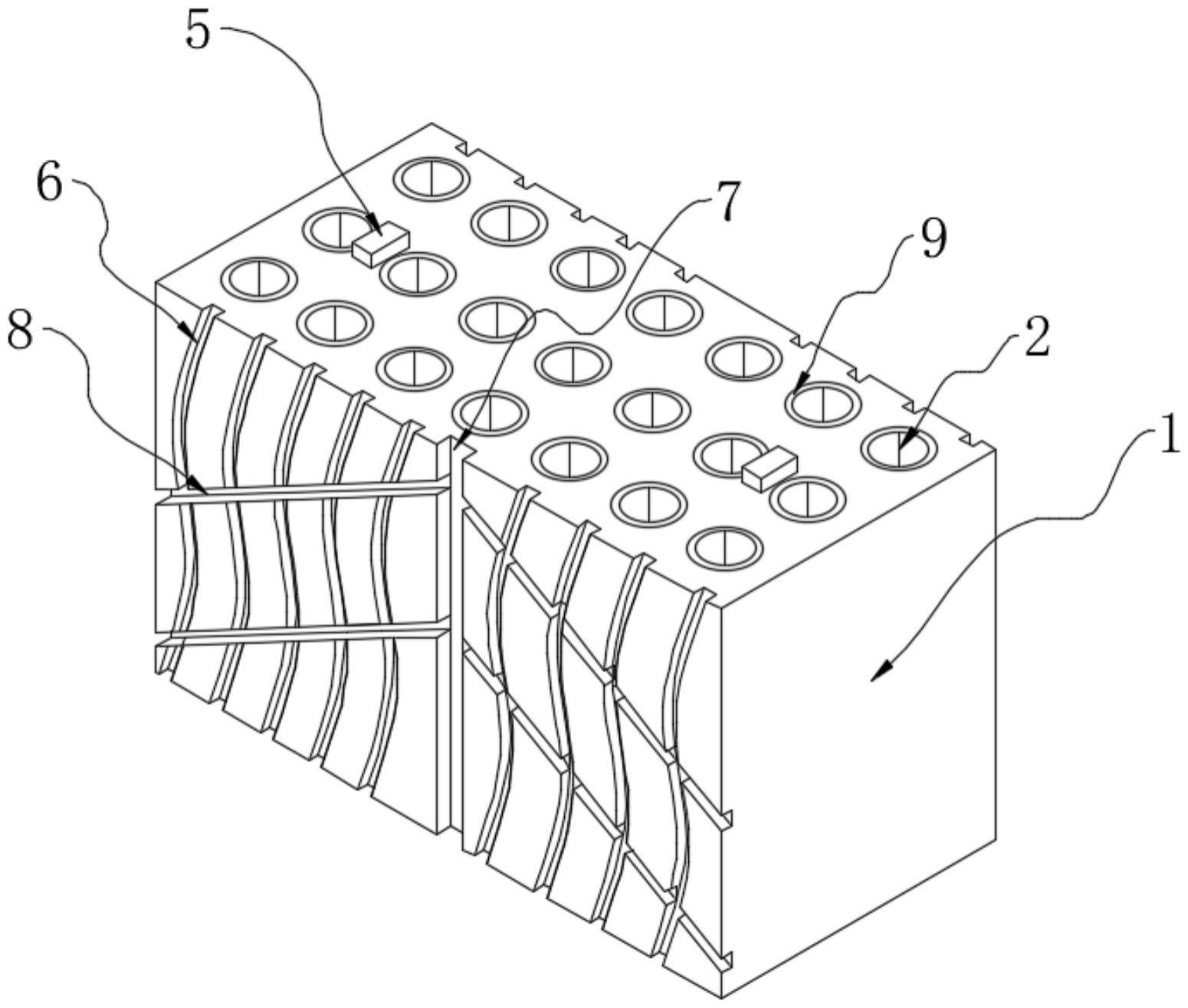

18.图1为本实用新型的整体立体结构示意图；
19.图2为本实用新型的整体俯视结构示意图；
20.图3为本实用新型的整体正剖结构示意图；
21.图4为本实用新型的定位块立体局部结构示意图。
22.图中：1、多孔砖主体；2、孔洞；3、隔音层；4、定位槽；5、定位块；6、疏水槽；7、导水槽；8、通水槽；9、胶层。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。下面通过参考附图描述的实施例是示例性的，仅用于解释本实用新型，而不能理解为对本实用新型的限制。
24.下面根据本实用新型的整体结构，对其实施例进行说明。
25.一种回收废渣多孔砖，如图1、图2、图3和图4所示，包括多孔砖主体1，多孔砖主体1的内部设有隔音层3，多孔砖主体1的外表面和背部均开设有疏水槽6、通水槽8和导水槽7，通水槽8分别与导水槽7和疏水槽6相连通，通水槽8的一侧沿远离导水槽7的方向向下倾斜，以便水能够顺利通过导水槽7、通水槽8和疏水槽6排出，多孔砖主体1的顶部两侧均固定有定位块5，多孔砖主体1的底部两侧均开设有定位槽4，定位块5与定位槽4相对应，且定位块5与定位槽4适配，可使定位块5卡入至定位槽4的内部，进而可使多个多孔砖主体1堆叠在一起。
26.参阅图1、图2、图3和图4，多孔砖主体1的内部开设有多个孔洞2，孔洞2的内部设有胶层9，胶层9的厚度位于2mm，定位块5的厚度为1cm，胶层9的设置可提高孔洞2内壁的平整性，且防止打孔后孔洞2的内壁出现裂痕，多孔砖主体1采用废渣混合材料制作而成，以便提高废渣的再次利用效率，避免造成废渣的浪费，多个孔洞2等距分布于多孔砖主体1的内部，隔音层3的设置可提高多孔砖主体1的隔音性能，隔音层3的厚度为1cm。
27.本实施例的实施原理为：首先，当需将多个多孔砖主体1堆叠在一起时，使用者可将定位块5卡入至定位槽4的内部，如此便可使多个多孔砖主体1堆叠在一起，并提高了多孔砖主体堆叠后的稳定性，同时设置有胶层，胶层9的设置可提高孔洞2内壁的平整性，且防止打孔后孔洞2的内壁出现裂痕，通过设置有通水槽、导水槽和疏水槽，以便水能够顺利通过导水槽7、通水槽8和疏水槽6排出，减少积留在多孔砖主体外壁的雨水量，同时设置有隔音层3，使得多孔砖主体1具有隔音效果。
28.尽管已经示出和描述了本实用新型的实施例，但本具体实施例仅仅是对本实用新型的解释，其并不是对实用新型的限制，描述的具体特征、结构、材料或者特点可以在任何一个或多个实施例或示例中以合适的方式结合，本领域技术人员在阅读完本说明书后可在
不脱离本实用新型的原理和宗旨的情况下，可以根据需要对实施例做出没有创造性贡献的修改、替换和变型等，但只要在本实用新型的权利要求范围内都受到专利法的保护。


技术特征：
1.一种回收废渣多孔砖，包括多孔砖主体(1)，其特征在于：所述多孔砖主体(1)的内部设有隔音层(3)，所述多孔砖主体(1)的外表面和背部均开设有疏水槽(6)、通水槽(8)和导水槽(7)，所述多孔砖主体(1)的顶部两侧均固定有定位块(5)，所述多孔砖主体(1)的底部两侧均开设有定位槽(4)，所述多孔砖主体(1)的内部开设有多个孔洞(2)，所述孔洞(2)的内部设有胶层(9)。2.根据权利要求1所述的一种回收废渣多孔砖，其特征在于：所述定位块(5)与定位槽(4)相对应，且所述定位块(5)与定位槽(4)适配。3.根据权利要求1所述的一种回收废渣多孔砖，其特征在于：所述多孔砖主体(1)采用废渣混合材料制作而成，多个所述孔洞(2)等距分布于多孔砖主体(1)的内部。4.根据权利要求1所述的一种回收废渣多孔砖，其特征在于：所述隔音层(3)的厚度为1cm。5.根据权利要求1所述的一种回收废渣多孔砖，其特征在于：所述通水槽(8)分别与导水槽(7)和疏水槽(6)相连通，所述通水槽(8)的一侧沿远离导水槽(7)的方向向下倾斜。6.根据权利要求1所述的一种回收废渣多孔砖，其特征在于：所述胶层(9)的厚度位于2mm，所述定位块(5)的厚度为1cm。

技术总结
本实用新型公开了一种回收废渣多孔砖，涉及多孔砖领域，本实用新型包括多孔砖主体，多孔砖主体的内部设有隔音层，多孔砖主体的外表面和背部均开设有疏水槽、通水槽和导水槽，多孔砖主体的顶部两侧均固定有定位块，多孔砖主体的底部两侧均开设有定位槽，多孔砖主体的内部开设有多个孔洞。本实用新型通过设置有定位块和定位槽，当需将多个多孔砖主体堆叠在一起时，使用者可将定位块卡入至定位槽的内部，如此便可使多个多孔砖主体堆叠在一起，并提高了多孔砖主体堆叠后的稳定性，便于对多孔砖进行运输或搬运，进而提高了对多孔砖的搬运效果，同时设置有胶层，胶层的设置可提高孔洞内壁的平整性，且防止打孔后孔洞的内壁出现裂痕。且防止打孔后孔洞的内壁出现裂痕。且防止打孔后孔洞的内壁出现裂痕。


技术研发人员：赵大山 赵胜儿 赵旺英 高雪梅
受保护的技术使用者：杭州春城建材有限公司
技术研发日：2023.04.03
技术公布日：2023/10/27
