1.本实用新型涉及一种气路控制模块，属于气路控制结构设计领域。


背景技术：

2.气路控制系统作为动力装置，根据工艺需求的不同，能够完成不同形式的气路控制功能，被广泛应用各个领域。气路控制系统中通常会在管路上安装电磁阀、气压表、气压调节阀等控制元件，以实现对气路的通断控制、气压显示及气压大小调节等目的；在现有的气路控制系统中相关控制元件都是分散设置在供气管路上，这种做法不利于管路固定，并且占用空间较大。


技术实现要素：

3.针对背景技术中指出的不足，本实用新型旨在提供一种结构紧凑合理，集多个功能为一体的气路控制模块。
4.实现本实用新型目的的技术方案是：
5.本实用新型中的一种气路控制模块，包括阀块，以及固定于所述阀块上的气压表、气压调节阀、电磁阀和电源接头，所述阀块上设有进气口、出气口和连通进气口与出气口的气路通道；所述气压表用于测量气路通道内的气压大小；所述气压调节阀用于调节气路通道内的气压大小；所述电磁阀用于控制气路通道的通断。
6.进一步的技术方案中，所述阀块上设有安装孔，所述电源接头嵌装于所述安装孔内。
7.进一步的技术方案中，所述进气口及出气口处固定有气管接头。
8.进一步的技术方案中，所述阀块上在出气口处设有出气拓展块，所述出气拓展块上设有一个进气端口和与该进气端口连通的至少两个出气端口，进气端口与所述出气口连通。
9.进一步的技术方案中，所述阀块为矩形块结构。
10.进一步的技术方案中，所述阀块兼做气压调节阀的外壳。
11.进一步的技术方案中，所述阀块上装有电源接头。
12.进一步的技术方案中，所述阀块上设有安装孔，所述电源接头嵌装于所述安装孔内，其两端设置接电插口。
13.本实用新型具有积极的效果：本实用新型中气路控制模块结构经过优化设计，通过有效集成形成整体的模块结构，功能多样，管路结构更加优化，便于安装，并且占用空间相对较小；该气路控制模块在安装使用时，将进气管道与该气路控制模块上的进气口连接，将出气管道与该气路控制模块上的出气口连接，气路中的气压大小可通过气压表显示，并可通过气压调节阀对气路中气压大小进行调节，以适应使用需求，通过电磁阀可对气路进行通断控制，电磁阀与固定在阀块上的电源接头电连接，电源接头方便与外接电源插头插接从而为电磁阀供电。
附图说明
14.通过下面结合附图对实施例的描述，本公开的这些和/或其他方面、特征和优点将变得更加清楚和容易理解，其中：
15.图1为本实用新型中气路控制模块的立体图；
16.图2为本实用新型中气路控制模块一种正向视图；

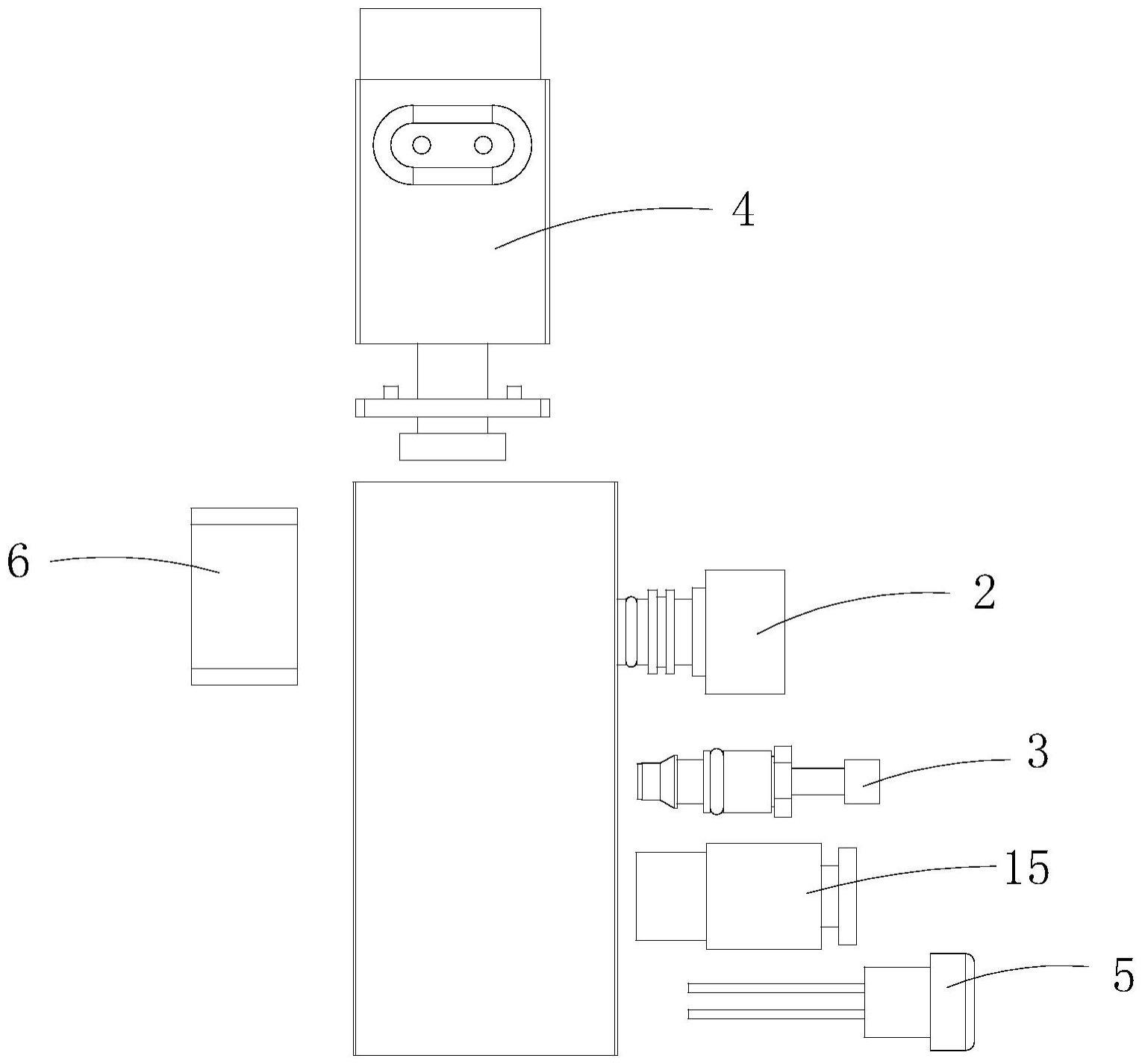

17.图3为图1中所示气路控制模块的爆炸视图；
18.图4为本实用新型中阀块的结构示意图；
19.图5为本实用新型中阀块的透视结构示意图；
20.图6为本实用新型中出气拓展块的剖视图。
21.图中所示附图标记为：1-阀块；11-进气口；12-出气口；13-气路通道；14-安装孔；15-气管接头；16-安装沉孔；2-气压表；3-气压调节阀；4-电磁阀；5-电源接头；6-出气拓展块；61-进气端口；62-出气端口。
具体实施方式
22.为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例的附图，对本实用新型实施例的技术方案进行清楚、完整地描述。
23.如图1至图5所示，本实施例中的气路控制模块，包括阀块1，以及固定于所述阀块1上的气压表2、气压调节阀3、电磁阀4和电源接头5，本实施例中的阀块1为矩形块结构，安装时可采用螺丝将阀块1进行固定；在阀块1表面设有供电磁阀4、气压调节阀3及气压表2安装的安装沉孔16，所述阀块1上设有进气口11、出气口12和连通进气口11与出气口12的气路通道13；所述气压表2用于测量气路通道13内的气压大小；所述气压调节阀3用于调节气路通道13内的气压大小；所述电磁阀4用于控制气路通道13的通断；所述电源接头5可一端与外接电源插头连接，另一端连接电磁阀4从而为电磁阀4供电，或可不连接电磁阀4而作为另外线路的过渡连接之用；在安装使用时，将进气管道与该气路控制模块上的进气口11连接，将出气管道与该气路控制模块上的出气口12连接，气路中的气压大小可通过气压表显示，并可通过气压调节阀3对气路中气压大小进行调节，以适应不同的使用需求，通过电磁阀4可对气路进行通断控制。本实施例中采用的电磁阀、气压调节阀、气压表和电源接头采用现有结构即可，故此不做赘述；为了简化整体结构，缩小整体体积，所述阀块1兼做气压调节阀3的外壳，气压调节阀的阀芯组件直接采用现有气压调节阀3的阀芯结构装入阀块1内即可。
24.为了方便电源接头5快速有效的固定在阀体1上，本实施例中在所述阀块1上设置安装孔14，所述电源接头5嵌装于所述安装孔14内，其两端设置接电插口，电源接头5上的接电插口朝外设置，以方便外接电源插头插接；本实施例中所述电源接头5设置为两个，电磁阀4的正极和负极分别与两个电源接头5连接，与蓄电池相连的正极插头和负极插头分别对应与正极接口和负极接口插接，以实现直流供电。
25.为了方便进气管道快速连接在进气口11处，本实施例中在所述进气口11处固定有气管接头15；更进一步的实施方案中，为了使阀块1的出气端能够连接至少两条出气管道，本实施例中在所述阀块1上在出气口12处设有出气拓展块6，所述出气拓展块6上设有一个进气端口61和与该进气端口61连通的至少两个出气端口62，进气端口61与所述出气口12连通，两个出气端口62均可连接出气管道，实际加工时所述出气端口62的数量还可设置为三
个或四个。
26.显然，本实用新型的上述实施例仅仅是为清楚地说明本实用新型所作的举例，而并非是对本实用新型的实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。而这些属于本实用新型的实质精神所引伸出的显而易见的变化或变动仍属于本实用新型的保护范围。


技术特征：
1.一种气路控制模块，其特征在于，包括阀块(1)，以及固定于所述阀块(1)上的气压表(2)、气压调节阀(3)和电磁阀(4)，所述阀块(1)上设有进气口(11)、出气口(12)和连通进气口(11)与出气口(12)的气路通道(13)；所述气压表(2)用于测量气路通道(13)内的气压大小；所述气压调节阀(3)用于调节气路通道(13)内的气压大小；所述电磁阀(4)用于控制气路通道(13)的通断。2.根据权利要求1所述的气路控制模块，其特征在于，所述进气口(11)及出气口(12)处固定有气管接头(15)。3.根据权利要求1所述的气路控制模块，其特征在于，所述阀块(1)上在出气口(12)处设有出气拓展块(6)，所述出气拓展块(6)上设有一个进气端口(61)和与该进气端口(61)连通的至少两个出气端口(62)，进气端口(61)与所述出气口(12)连通。4.根据权利要求1所述的气路控制模块，其特征在于，所述阀块(1)为矩形块结构。5.根据权利要求1所述的气路控制模块，其特征在于，所述阀块(1)兼做气压调节阀(3)的外壳。6.根据权利要求1所述的气路控制模块，其特征在于，所述阀块(1)上装有电源接头(5)。7.根据权利要求6所述的气路控制模块，其特征在于，所述阀块(1)上设有安装孔(14)，所述电源接头(5)嵌装于所述安装孔(14)内，其两端设置接电插口。

技术总结
本实用新型公开的一种气路控制模块，包括阀块，以及固定于阀块上的气压表、气压调节阀、电磁阀和电源接头，阀块上设有进气口、出气口和连通进气口与出气口的气路通道；气压表用于测量气路通道内的气压大小；气压调节阀用于调节气路通道内的气压大小；电磁阀用于控制气路通道的通断。本实用新型中气路控制模块结构经过优化设计，通过集成形成整体模块结构，管路结构优化，集多个功能为一体，便于安装，并且占用空间相对较小，具有很好的实用性和可推广性。性。性。


技术研发人员：谢军成
受保护的技术使用者：谢军成
技术研发日：2023.04.03
技术公布日：2023/10/27
