一种工程取样装置的制作方法

1.本实用新型涉及取样设备技术领域,具体为一种工程取样装置。


背景技术:

2.在建筑施工过程中,需要进行建筑监理,而对于相关建筑工程施工前,为了保证建筑施工工作能够正常的进行,通常需要对所建设区域内进行土壤取样监理,以检测该区域内土质状况是否符合相关建筑施工,而土壤取样就需要使用到取样设备。
3.在现有技术中,一般的取样设备都是将取样桶与电机的输出轴进行螺纹连接以保证固定,由于有些取样桶的重量较重,需要工作人员手抬着取样桶然后逐个的使螺纹孔重叠,然后再拧动螺栓进行螺纹连接,需要花费较多的时间,并且取样桶在进行取样之后内壁还会残留一些土壤,不及时处理会影响下次取样工作检测的精准性,从而降低取样工作的效率。


技术实现要素:

4.(一)解决的技术问题
5.针对现有技术的不足,本实用新型提供了一种工程取样装置,解决了上述背景技术“取样桶在进行取样之后内壁还会残留一些土壤,不及时处理会影响下次取样工作检测的精准性,从而降低取样工作的效率”问题。
6.(二)技术方案
7.为实现以上目的,本实用新型通过以下技术方案予以实现:一种工程取样装置,包括有安装板,所述安装板的顶端固定连接有电机,所述电机的输出轴固定连接有转杆,所述转杆的底端固定连接有安装套,所述安装套通过t形限位块卡接有取样桶,所述取样桶的表面卡接有密封盖,所述转杆的外壁设置有挤压组件;
8.所述挤压组件包括有滑套,所述滑套滑动连接在转杆的外壁,所述滑套的外壁滑动连接有连接杆的一端,所述连接杆的另一端固定连接有圆套,所述圆套和滑套通过扭簧弹性连接,所述圆套的底端滑动连接有移动杆,所述移动杆的底端固定连接有清洁块,所述转杆的外壁开设有横向滑槽,所述转杆外壁靠近横向滑槽的左侧开设有竖直滑槽,所述圆套的顶端固定连接有插块。
9.优选的,所述扭簧的一端固定连接在滑套的外壁,所述扭簧的另一端固定连接在圆套的内壁。
10.优选的,所述移动杆贯穿且滑动连接在安装套的上壁,所述t形限位块贯穿且滑动连接在安装套的外壁,所述取样桶外壁开设有与t形限位块相适配的限位槽。
11.优选的,所述t形限位块和安装套通过弹簧弹性连接,所述弹簧的一端固定连接在t形限位块的后表面,所述弹簧的另一端固定连接在安装套的外壁。
12.优选的,所述取样桶的外壁固定连接有固定块,所述安装套内壁开设有与固定块相适配的滑槽。
13.优选的,所述安装套的外壁贯穿且螺纹连接有螺栓,所述取样桶的外壁开设有与螺栓相适配的螺纹槽。
14.优选的,所述安装板的外壁固定连接有握把,所述密封盖的后表面固定连接有密封圈,所述取样桶的内壁开设有密封槽。
15.优选的,所述密封盖的外壁固定连接有把手,所述t形限位块靠近安装套的一端设置有斜面。
16.(三)有益效果
17.本实用新型提供了一种工程取样装置。具备以下有益效果:
18.(1)、该工程取样装置在使用时,通过取样桶外壁设置的固定块卡进滑槽内使t形限位块卡进限位槽内,通过t形限位块对取样桶进行第一步的支撑工作,无需工作人员持续托起取样桶,并且当t形限位块卡进限位槽内时螺栓刚好对准螺纹槽的位置,此时仅需要拧动螺栓即可将其转进螺纹槽内对取样桶进行最终的固定,省时省力,从而提高取样工作的效率。
19.(2)、该工程取样装置在使用时,通过转动圆套使插块从横向滑槽滑动至竖直滑槽内即可向下按压圆套使移动杆向下移动,移动杆带动清洁块向下移动,通过清洁块将取样桶内壁残留的土壤推出取样桶外,保证取样桶内的整洁度,增加后续取样工作检测的精准性,并且通过扭簧的反向作用力使插块滑进横向滑槽内对圆套进行限位从而保证装置在工作时的稳定性。
附图说明

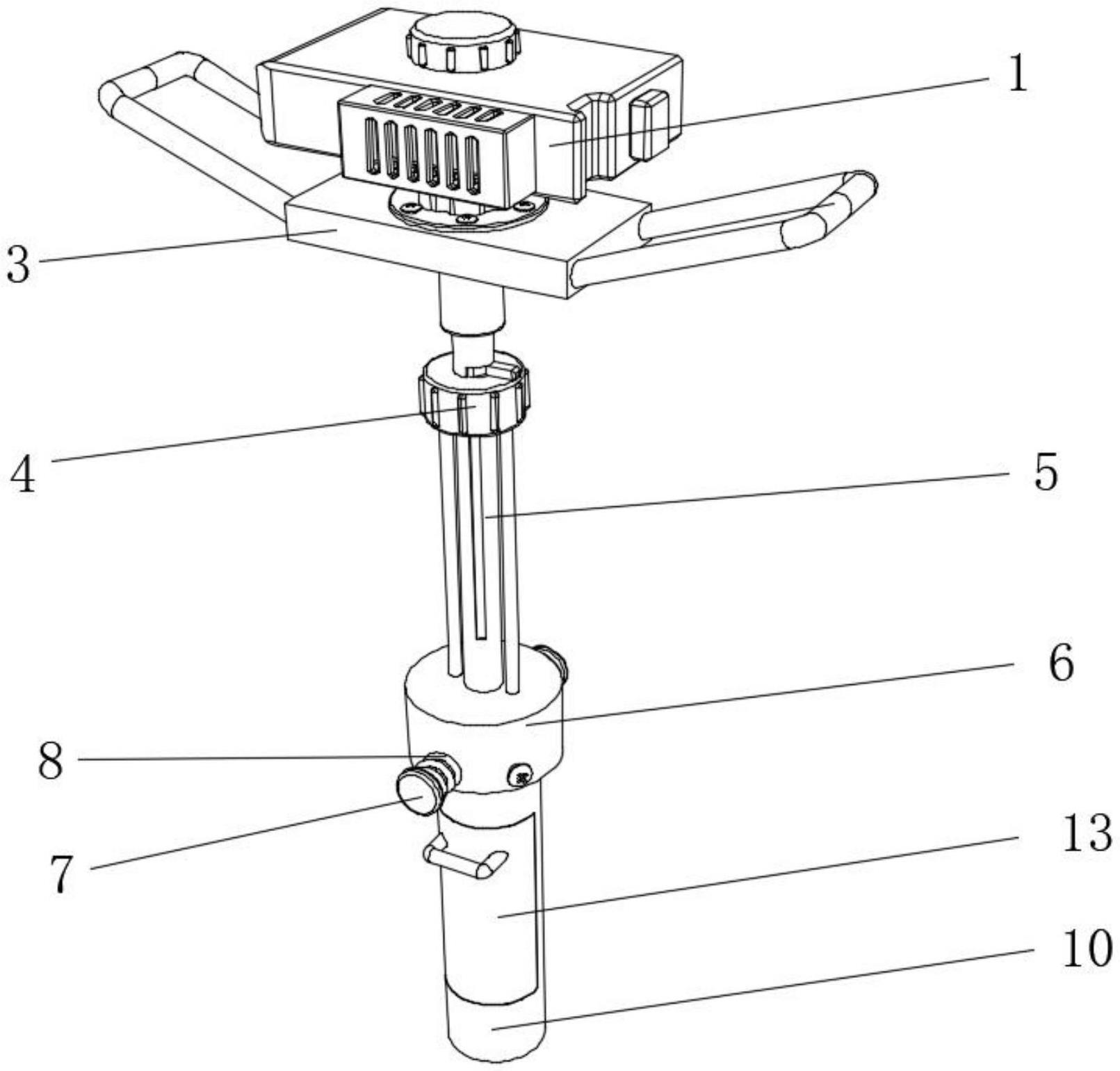

20.图1为本实用新型整体装置立体结构示意图;
21.图2为本实用新型转杆立体结构示意图;
22.图3为本实用新型安装套立体结构仰视示意图;
23.图4为本实用新型取样桶、密封盖立体结构拆分示意图;
24.图5为本实用新型圆套立体结构剖面示意图。
25.图中:1、电机;2、握把;3、安装板;4、挤压组件;41、插块;42、横向滑槽;43、清洁块;44、移动杆;45、圆套;46、连接杆;47、扭簧;48、滑套;5、转杆;6、安装套;7、t形限位块;8、弹簧;9、螺栓;10、取样桶;11、密封槽;13、密封盖;14、密封圈。
具体实施方式
26.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
27.请参阅图1-图5,本实用新型提供一种工程取样装置,包括有安装板3,安装板3的顶端固定连接有电机1,电机1为现有技术,打开电源即可开始工作,通过电机1带动转杆5转动,转杆5带动取样桶10转动,并且配合握把2使得取样桶10钻进土壤内进行取样工作,由于该项技术为现有技术,所以在本案例中就不作过多描述,电机1的输出轴固定连接有转杆5,转杆5的底端固定连接有安装套6,安装套6通过t形限位块7卡接有取样桶10,取样桶10的表
面卡接有密封盖13,转杆5的外壁设置有挤压组件4;
28.挤压组件4包括有滑套48,滑套48滑动连接在转杆5的外壁,滑套48的外壁滑动连接有连接杆46的一端,连接杆46的另一端固定连接有圆套45,设置连接杆46的目的是为了对滑套48和圆套45起到支撑作用,从而保证扭簧47能够正常的工作,圆套45和滑套48通过扭簧47弹性连接,设置扭簧47的目的是为了使插块41进行复位卡进横向滑槽42内对圆套45进行复位,圆套45的底端滑动连接有移动杆44,移动杆44的底端固定连接有清洁块43,转杆5的外壁开设有横向滑槽42,转杆5外壁靠近横向滑槽42的左侧开设有竖直滑槽,当插块41滑进竖直滑槽内即可使圆套45向下移动时清洁块43将取样桶10内的土壤推出取样桶10外,圆套45的顶端固定连接有插块41。
29.进一步的,扭簧47的一端固定连接在滑套48的外壁,扭簧47的另一端固定连接在圆套45的内壁,移动杆44贯穿且滑动连接在安装套6的上壁,t形限位块7贯穿且滑动连接在安装套6的外壁,取样桶10外壁开设有与t形限位块7相适配的限位槽,t形限位块7和安装套6通过弹簧8弹性连接,设置弹簧8的目的是为了让t形限位块7进行复位使其卡进限位槽内对取样桶10进行固定,弹簧8的一端固定连接在t形限位块7的后表面,弹簧8的另一端固定连接在安装套6的外壁,取样桶10的外壁固定连接有固定块,安装套6内壁开设有与固定块相适配的滑槽,安装套6的外壁贯穿且螺纹连接有螺栓9,取样桶10的外壁开设有与螺栓9相适配的螺纹槽,安装板3的外壁固定连接有握把2,密封盖13的后表面固定连接有密封圈14,取样桶10的内壁开设有密封槽11,密封盖13的外壁固定连接有把手,t形限位块7靠近安装套6的一端设置有斜面,通过取样桶10的外壁挤压t形限位块7的斜面使其向后移动挤压弹簧8,而当t形限位块7接触到限位槽时通过弹簧8的反向作用力使其卡进限位槽内对取样桶10进行限位,无需工作人员一直手持取样桶10进行安装,减少安装时间。
30.在本实用新型中,使用时,首先将装置移动至需要工作的地点,然后将取样桶10外壁的固定块对准安装套6内壁开设的滑槽并且将其向上移动,使固定块滑动至滑槽内,当t形限位块7接触到取样桶10的外壁时会受到压力向后移动并且压缩弹簧8,当t形限位块7接触到限位槽时通过弹簧8的反向弹性使其卡进限位槽内对取样桶10进行第一步的限位,并且当t形限位块7卡进限位槽内时螺栓9刚好对准螺纹槽,此时仅需要拧动螺栓9将其拧动至螺纹槽内即可,此时即可启动电机1,通过电机1配合握把2使取样桶10钻地进行取样工作,当取样工作完成后将其移出土内,然后通过把手将密封盖13取出,使密封圈14解除与密封槽11的解除,此时即可将取样桶10内的土壤取出,当取样桶10内还残留土时,转动圆套45,当圆套45转动的时候会带动插块41一起转动并且圆套45会压缩扭簧47,将插块41从横向滑槽滑42动至竖直滑槽内,此时即可向下移动圆套45,圆套45向下移动的时候会带动移动杆44一起移动,移动杆44带动清洁块43向下移动,通过清洁块43将取样桶10内的残留的土壤推出取样桶10外,然后将圆套45复位向上移动,当插块41移动至竖直滑槽的最顶端时通过扭簧47的反向作用力会使其滑进横向滑槽42内对圆套45进行限位,此时即可进行下一次的取样工作。
31.尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
