1.本实用新型涉及一种用于烟草传输设备光滑轴面的杂物清理工具，属于烟草加工机械领域。


背景技术：

2.烟草加工设备为专业化设备(非制造业通用设备)，目前采用的传输设备光滑轴面杂物清理工具多为平铲刀配合设备自带的刮板，平铲刀到头为直线型，且刀柄为固定的一根，无角度调整空间，在清理弧形轴面时，其接触点有限，清理过程耗时长、清理难度大，且清理效果并不理想。现市面上存在的清理工具，其刀头或者刀柄均难以高效满足烟草加工设备光滑轴面杂物清理，使得现有工具不能较好进行运用。烟草传输设备光滑轴面如果清理不彻底，存在运转时皮带打滑、跑偏等风险，长期清理不彻底甚至会对设备性能及使用寿命带来影响，因此需要定期对烟草传输设备光滑轴面的杂物进行彻底清理。
3.烟草传输设备(如切片机、分片机、机器人开包系统部分设备、电子皮带秤、带式输送机等)存在大量滚轴等传动轴，所属位置狭小，长度较长，表面附着烟油、烟叶、烟梗等杂物，清洁难度较大。目前采用的是长杆 平面刀片的清洁方式，效率低，清洁效果不佳。


技术实现要素：

4.本实用新型的目的在于克服现有技术的不足，提供一种用于烟草传输设备光滑轴面的杂物清理工具，该工具类似于套筒式工具，由刀头、第一手柄、连接头和第二手柄组成；该工具不仅可以有效确保刀头与被清理弧形面的有效贴合性，使得清理效果更彻底，同时可根据清理深度以及清理角度进行手柄调整，从而进一步降低清理死角。
5.所述刀头由刀头本体和位于刀头本体前部的刀刃组成，刀刃由开口朝外的弧形的刀片组成，刀头本体由两个含有弧度凹面的上下对称的侧壁和两个相同的顶面和底面构成；刀头本体的尾部带有用于连接第一手柄的螺纹连接部；所述第一手柄呈杆状，其二端带有螺纹，分别用于连接刀头及转接头；所述转接头带有二个带螺纹的连接头及带有齿轮式角度调整的装置，所述齿轮为凸齿轮和凹齿轮通过上下啮合组成，所述二个带螺纹的连接头分别与所述凸齿轮和凹齿轮固接，在凸齿轮和凹齿轮的中心位置设置有用于固定的螺栓，通过拧紧或者松开螺栓能够对所述二个连接头的开角进行调整并固定；所述第而手柄呈杆状，其一端带有螺纹，用于连接所述连接头。
6.优选的，所述凸齿轮和凹齿轮共有18齿，每调整一齿角度变化10
°
，共180度。
7.优选的，所述齿轮有不锈钢材质制成。
8.优选的，所述刀头共计6组，其直径分别为5cm、6cm、8cm、10cm、12cm、15cm；所述5cm、6cm、8cm刀头的厚度为2mm，10cm、12cm、15cm的刀头的厚度为3mm。
9.优选的，所述第一手柄直径为3cm，手柄顶端与刀头螺纹连接，可拆卸。所述第一手柄的长度为1.2m。
10.优选的，所述第二手柄场长度分别为0.1m、0.2m、0.4m，当刀头处于无法使用第一
手柄的位置时，用第二手柄配合转接头进行转接。
11.优选的，所述刀片为钝刀片，以避免损失皮带等。
12.本实用新型的有益效果：
13.本工具通过较好的贴合性，可以解决传统刮刀不能有效清洁杂物的问题。且立体式结构强度更高，可以放心加强力度，不会造成刮刀变形甚至断裂。
附图说明

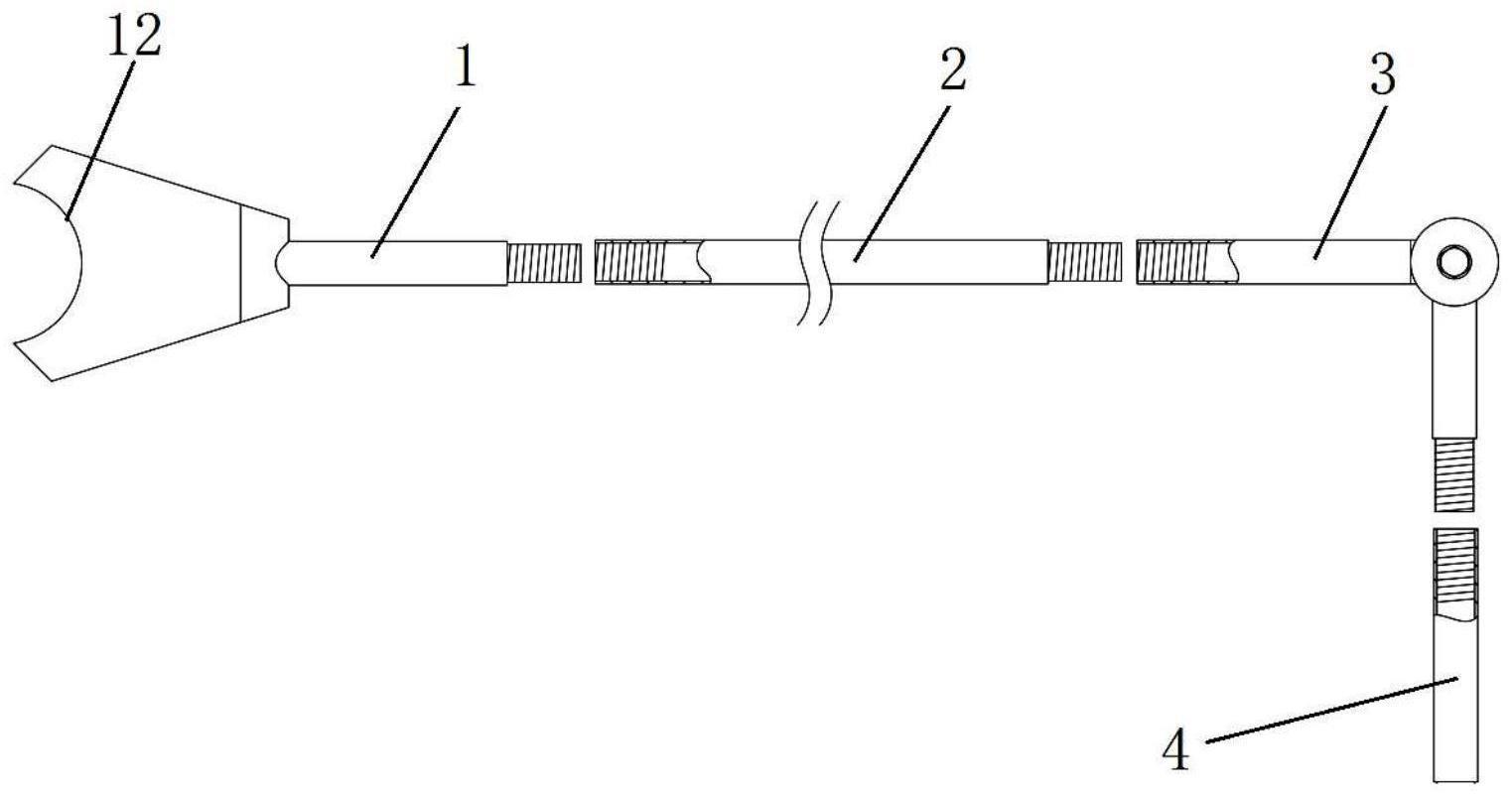

14.图1：杂物清理工具的结构示意图。
15.图2：刀头的结构示意图。
16.图3：刀头的俯视图。
17.图4：转接头结构示意图。
18.图5：齿轮式角度调整装置俯视图。
19.图中：1-刀头、2-第一手柄、3-连接头、4-第二手柄；11-刀头本体、12-刀刃、13-侧壁、14-顶面、15-底面；31-凸齿轮、32-凹齿轮、33-固定螺栓、34-连接段。
具体实施方式
20.一种用于烟草传输设备光滑轴面的杂物清理工具，此工具类似于套筒式工具，为一套。其中，刀头共计6个，手柄共计4个，转接头3个。
21.如图1和图2所示，一种用于烟草传输设备光滑轴面的杂物清理工具，该工具类似于套筒式工具，由刀头、第一手柄、连接头和第二手柄组成；所述刀头由刀头本体和位于刀头本体前部的刀刃组成，刀刃由开口朝外的弧形的刀片组成，刀头本体由两个含有弧度凹面的上下对称的侧壁和两个相同的顶面和底面构成；刀头本体的尾部带有用于连接第一手柄的螺纹连接部；所述第一手柄呈杆状，其二端带有螺纹，分别用于连接刀头及转接头；所述转接头带有二个带螺纹的连接头及带有齿轮式角度调整的装置，所述齿轮为凸齿轮和凹齿轮通过上下啮合组成，所述二个带螺纹的连接头分别与所述凸齿轮和凹齿轮固接，在凸齿轮和凹齿轮的中心位置设置有用于固定的固定螺栓，通过拧紧或者松开固定螺栓能够对所述二个连接头的开角进行调整并固定；所述第而手柄呈杆状，其一端带有螺纹，用于连接所述连接头。
22.6个刀头的直径分别为5cm、6cm、8cm、10cm、12cm、15cm；刀头为立体式，如图所示，由两个含有半圆凹面的侧壁，上下两个相同的顶面和底面构成。5cm、6cm、8cm的刀头，其不锈钢面的厚度为2mm；10cm、12cm；15cm的刀头，其不锈钢面的厚度为3mm。
23.所述第一手柄、第二手柄直径为3cm，手柄顶端与刀头螺纹连接，可拆卸。
24.第一手柄的长度为1.2米，兼顾便于使用和存放两个性能；
25.所述第二手柄场长度有三种，分别为0.1米、0.2米、0.4米，作用为无法使用第一手柄的位置使用时，可用第二手柄配合转接头进行转接。
26.所述第二手柄和转接头均为螺纹连接。
27.如图2所示的转接头，为齿轮式角度调整装置，中间圆形部分为调整位置，固定的六角螺拧开可进行调整角度，调整后进行拧紧固定。
28.所述齿轮为凸齿轮和凹齿轮两个结合的形式，共18齿，每调整一齿角度变化10
°
，
共180度，齿轮有不锈钢材质制成，避免易损，凸齿轮和凹齿轮分别和齿轮式角度调整装置(转接头)的一端紧固焊接连接，只需松动六角螺丝，即可调整两个齿轮，从而调整转接头的角度。


技术特征：
1.一种用于烟草传输设备光滑轴面的杂物清理工具，其特征在于：该工具为套筒式工具，由刀头、第一手柄、连接头和第二手柄组成；所述刀头由刀头本体和位于刀头本体前部的刀刃组成，刀刃由开口朝外的弧形的刀片组成，刀头本体由两个含有弧度凹面的上下对称的侧壁和两个相同的顶面和底面构成；刀头本体的尾部带有用于连接第一手柄的螺纹连接部；所述第一手柄呈杆状，其二端带有螺纹，分别用于连接刀头及转接头；所述转接头带有二个带螺纹的连接头及带有齿轮式角度调整的装置，所述齿轮为凸齿轮和凹齿轮通过上下啮合组成，所述二个带螺纹的连接头分别与所述凸齿轮和凹齿轮固接，在凸齿轮和凹齿轮的中心位置设置有用于固定的螺栓，通过拧紧或者松开螺栓能够对所述二个连接头的开角进行调整并固定，所述第而手柄呈杆状，其一端带有螺纹，用于连接所述连接头。2.根据权利要求1所述的用于烟草传输设备光滑轴面的杂物清理工具，其特征在于：所述凸齿轮和凹齿轮共有18齿，每调整一齿角度变化10
°
，共180度。3.根据权利要求1所述的用于烟草传输设备光滑轴面的杂物清理工具，其特征在于：所述刀头共计6组，其直径分别为5cm、6cm、8cm、10cm、12cm、15cm；所述5cm、6cm、8cm刀头的厚度为2mm，10cm、12cm、15cm的刀头的厚度为3mm。4.根据权利要求1所述的用于烟草传输设备光滑轴面的杂物清理工具，其特征在于：所述第一手柄直径为3cm，手柄顶端与刀头螺纹连接，可拆卸。5.根据权利要求1所述的用于烟草传输设备光滑轴面的杂物清理工具，其特征在于：所述第一手柄的长度为1.2m。6.根据权利要求1所述的用于烟草传输设备光滑轴面的杂物清理工具，其特征在于：所述第二手柄场长度分别为0.1m、0.2m、0.4m。7.根据权利要求1-6任一项所述的用于烟草传输设备光滑轴面的杂物清理工具，其特征在于：所述齿轮由不锈钢材质制成。

技术总结
本实用新型公开了一种用于烟草传输设备光滑轴面的杂物清理工具，该工具类似于套筒式工具，由刀头、第一手柄、连接头和第二手柄组成；刀头由刀头本体和位于刀头本体前部的刀刃组成，刀刃部分呈开口朝外的半圆形，刀刃有两个含有半圆凹面的侧壁和上下两个相同的顶面和底面构成；刀头本体的尾部与第一手柄连接；转接头带有二个带螺纹的连接头及带有齿轮式角度调整的装置，齿轮为凸齿轮和凹齿轮通过上下啮合组成，二个带螺纹的连接头分别与所述凸齿轮和凹齿轮固接，在凸齿轮和凹齿轮的中心位置设置有用于固定的螺栓。本工具的贴合性好，可以解决传统刮刀不能有效清洁杂物的问题。可以解决传统刮刀不能有效清洁杂物的问题。可以解决传统刮刀不能有效清洁杂物的问题。


技术研发人员：孙乾德
受保护的技术使用者：红云红河烟草（集团）有限责任公司
技术研发日：2023.04.04
技术公布日：2023/10/27
