1.本实用新型涉及收卷装置技术领域,具体为一种涤纶布生产收卷装置。
背景技术:2.涤纶布在生产的过程中会使用到收卷装置对涤纶布进行收卷的目的,从而将生产好的涤纶布收卷起来进行集中的收纳作用,收卷后需要对将收卷辊从装置上面取下来,再对另一组收卷辊安装进行收卷的目的;
3.现有的涤纶布生产收卷装置在使用的过程中还存在不便于对收纳辊进行拆卸的问题;
4.而存在这样问题的原因是现有的涤纶布生产收卷装置在使用的过程中通常都是通过传动装置带动收卷辊转动从而达到对涤纶布进行收卷的目的,为了对收卷后的收卷辊取下来,现有的通常都是将收卷辊的一端套接在转动轴的表面,另一端通过固定夹具对收卷辊进行固定,为了能够保证收卷辊的稳定性,一般将固定夹具设置的较为复杂,在对收卷辊进行固定时较为繁琐,从而出现安装与拆卸不便的问题,针对以上问题,本实用新型提供了一种涤纶布生产收卷装置。
技术实现要素:5.(一)解决的技术问题
6.针对现有技术的不足,本实用新型提供了一种涤纶布生产收卷装置,解决了现有的涤纶布生产收卷装置在使用的过程中还存在不便于对收纳辊进行拆卸的问题。
7.(二)技术方案
8.为实现以上目的,本实用新型通过以下技术方案予以实现:一种涤纶布生产收卷装置,包括底座,所述底座顶端的一侧设置有收卷机构,所述收卷机构包括用于收卷涤纶布的收卷辊;
9.所述收卷辊的一侧设置有支撑机构,所述支撑机构包括用于对收卷辊一端进行支撑作用的支撑柱,所述支撑柱可拆卸便于对收卷辊进行取出来目的。
10.优选的,底座的底端一侧设置有两组连接板,所述底座的底端另一侧设置有两组支撑板。
11.优选的,收卷辊设置在两组连接板之间,一组所述连接板的外表面设置有电机。
12.优选的,所述电机的输出端设置有用于带动收卷辊转动的转动轴,所述收卷辊的一端套接在转动轴的外表面。
13.优选的,一组所述连接板的内部开设有便于支撑柱插接支撑的插接槽,所述插接槽的外圈开设有用于对固定块固定的螺纹槽。
14.优选的,所述螺纹槽的内部螺纹连接有固定块,所述固定块与支撑柱的一侧外表面固定连接有连接块。
15.优选的,两组所述支撑板之间设置有用于防止涤纶布出现褶皱情况的多组熨烫
辊,所述支撑柱的一端插接在收卷辊内部起到支撑的作用,一组所述连接板与转动轴之间的距离大于收卷辊的长度。
16.本实用新型公开了一种涤纶布生产收卷装置,其具备的有益效果如下:
17.1、该涤纶布生产收卷装置,通过设置的支撑机构,使收卷辊在收卷的过程中能够起到支撑的目的,同时能够使支撑柱从收卷辊的内部脱离出来,便于对收卷后的收卷辊从装置上取下来,从而对收卷后的涤纶布进行收纳的目的,同时便于安装对涤纶布进行收卷。
附图说明
18.为了更清楚地说明本实用新型实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

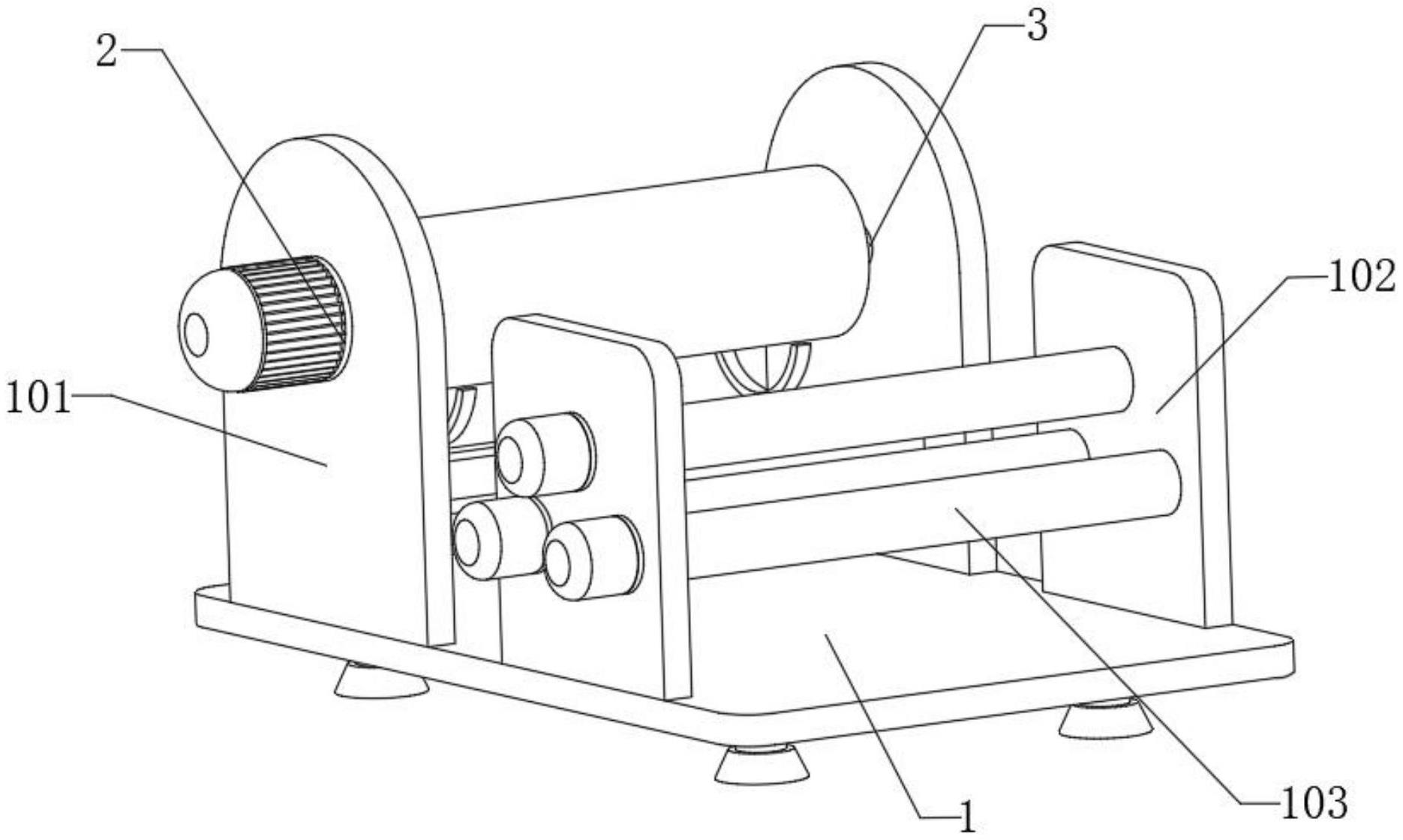

19.图1为本实用新型整体外表面结构示意图;
20.图2为本实用新型支撑机构爆炸图;
21.图3为本实用新型收卷辊与支撑机构爆炸图。
22.图中:1、底座;101、连接板;102、支撑板;103、熨烫辊;2、收卷机构;201、收卷辊;202、电机;203、转动轴;3、支撑机构;301、支撑柱;302、插接槽;303、固定块;304、螺纹槽;305、连接块。
具体实施方式
23.为使本实用新型实施例的目的、技术方案和优点更加清楚,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
24.本技术实施例通过提供一种涤纶布生产收卷装置,解决了现有的涤纶布生产收卷装置在使用的过程中还存在不便于对收纳辊进行拆卸的问题,实现收卷时支撑柱能够对收卷辊起到支撑的目的,同时便于对支撑柱拆卸,使收卷辊更加便于与装置进行拆卸的目的。
25.为了更好的理解上述技术方案,下面将结合说明书附图以及具体的实施方式对上述技术方案进行详细的说明。
26.实施例一:
27.本实用新型实施例公开一种涤纶布生产收卷装置。
28.根据附图1-3所示,包括底座1,底座1顶端的一侧设置有收卷机构2,收卷机构2包括用于收卷涤纶布的收卷辊201;
29.收卷辊201的一侧设置有支撑机构3,支撑机构3包括用于对收卷辊201一端进行支撑作用的支撑柱301,支撑柱301可拆卸便于对收卷辊201进行取出来目的。
30.实施例二、
31.本实用新型实施例公开一种涤纶布生产收卷装置。
32.根据附图1-3所示,底座1的底端一侧设置有两组连接板101,底座1的底端另一侧设置有两组支撑板102。
33.在使用时,首先将收卷的涤纶布的一端依次通过多组熨烫辊103,然后平铺的固定在收卷辊201的表面,这时,通过启动电机202,使转动轴203带动收卷辊201进行转动,同时使收卷辊201的另一端转动在支撑柱301的外表面,在转动的同时对涤纶布进行收卷的目的。
34.收卷辊201设置在两组连接板101之间,一组连接板101的外表面设置有电机202。
35.在使用的过程中,通过使涤纶布依次通过熨烫辊103,可以对涤纶布的表面进行熨烫的目的,能够使被收卷的涤纶布更加的平整,不会出现褶皱的现象。
36.电机202的输出端设置有用于带动收卷辊201转动的转动轴203,收卷辊201的一端套接在转动轴203的外表面。
37.收卷后,需要对收卷的涤纶布从收卷装置上面取下来,这时通过转动连接块305外表面上的转动块,使固定块303转动在螺纹槽304得内部,使其脱离出来,这时再向外拉动固定块303带动支撑柱301从收卷辊201的内部脱离出来,这时使用人员在抱起收卷好的涤纶布,向支撑机构3一侧移动,将会带动收卷辊201从转动轴203的表面脱离出来,就可以对收卷后的涤纶布进行收纳。
38.一组连接板101的内部开设有便于支撑柱301插接支撑的插接槽302,插接槽302的外圈开设有用于对固定块303固定的螺纹槽304。
39.收纳后,需要对另一组涤纶布进行收卷,这时只需要对另一个收卷辊201进行安装,然后再次对涤纶布进行收卷,将收卷辊201的一端套接在转动轴203的外表面,这时在将支撑柱301插接在收卷辊201的另一端可以对收卷辊201起到支撑的作用,同时能够对支撑柱301进行拆除,便于对收卷辊201从装置上取下来。
40.螺纹槽304的内部螺纹连接有固定块303,固定块303与支撑柱301的一侧外表面固定连接有连接块305。
41.两组支撑板102之间设置有用于防止涤纶布出现褶皱情况的多组熨烫辊103,支撑柱301的一端插接在收卷辊201内部起到支撑的作用,一组连接板101与转动轴203之间的距离大于收卷辊201的长度。
42.综上,与现有技术相比,具备以下有益效果:
43.通过设置的支撑机构3,使收卷辊201在收卷的过程中能够起到支撑的目的,同时能够使支撑柱301从收卷辊201的内部脱离出来,便于对收卷后的收卷辊201从装置上取下来,从而对收卷后的涤纶布进行收纳的目的,同时便于安装对涤纶布进行收卷。
44.以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解,本实用新型不受上述实施例的限制,上述实施例和说明书中描述的只是说明本实用新型的原理,在不脱离本实用新型精神和范围的前提下,本实用新型还会有各种变化和改进,这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
