1.本实用新型涉及拖鞋技术领域，特别是涉及一种居家保暖拖鞋。


背景技术：

2.拖鞋是鞋子的一种，后跟全空，只有前面有鞋头，多为平底，而且不用系鞋带。材质经常是相当轻软的皮料、塑料、布料等。拖鞋种类依穿着场合及性能用途有所区分。例如海滩拖鞋，就不会是布料制，而是塑料，这是为了要防水，好清洗的缘故，鞋头型式也经过特别设计，常被称为夹脚拖鞋，也就是我们所说的人字拖。但冬天的室内拖鞋，则为了保暖，可能使用绒毛布，而不使用塑料，使人们在居室内有更好的享受。
3.现有的棉拖鞋和夏季拖鞋基本是后跟全空状，也有一些夏季拖鞋设计有活动后跟，可以翻转贴合在脚后跟后放置进行使用，方便室外走路，更加跟脚，而冬季保暖拖鞋则是只有一体式，要么是无后跟，要么是带有全包后跟，但没有类似夏季拖鞋一样可活动调节的后跟设计，而一些室内供暖较好的环境中，穿着带有全包后跟的棉拖鞋，又会穿脱不方便，因此就会有些使用人根据脚部热度状态，将后跟保暖部分踩在脚下不提起来，但这样长时间就会对鞋造成严重损伤，而且踩下去的部分也会出现硌脚后跟的情况，为此我们提出一种居家保暖拖鞋。


技术实现要素：

4.针对上述问题，本实用新型提供了一种居家保暖拖鞋，具有提高棉拖鞋多样性的效果，便于将后跟进行调节使用，提高适用性。
5.本实用新型的技术方案是：
6.一种居家保暖拖鞋，包括棉拖鞋，所述棉拖鞋包括鞋底、鞋面、鞋后跟、连接带，所述鞋面固定在鞋底的前端表面，且位于脚掌部分，所述连接带固定在鞋后跟的两侧，且鞋后跟呈u型，所述鞋面的开口处与连接带的外表面均开设有穿孔，所述穿孔的内壁插设有转动件，所述鞋后跟通过转动件活动于棉拖鞋的后跟和鞋面的开口上方之间。
7.在进一步的技术方案中，所述鞋底的顶面、鞋面的底面，以及鞋后跟面朝鞋面的一侧面均设有毛绒棉。
8.在进一步的技术方案中，所述转动件包括插设在鞋面内壁穿孔中的插栓，所述插栓面朝鞋面外部的一端贯穿至连接带表面的穿孔中，所述连接带的外侧设有螺纹栓，所述插栓面朝螺纹栓的一端开设有螺纹孔，所述螺纹栓和螺纹孔螺纹连接，所述螺纹栓的一端固定安装有大于穿孔直径的转头，所述插栓位于鞋面内壁的一端固定安装有直径大于穿孔的防磨块。
9.在进一步的技术方案中，所述鞋后跟的后表面固定安装有第二魔术贴，所述鞋底的后端外表面固定安装有连接片，所述连接片的内壁固定安装有第一魔术贴，且第一魔术贴和第二魔术贴相贴合。
10.在进一步的技术方案中，所述插栓、防磨块、螺纹栓、转头的材质均为防水材质，且
具体为不锈钢材质。
11.本实用新型的有益效果是：
12.通过设置鞋底、鞋面、鞋后跟、连接带组成的棉拖鞋，可以使棉拖鞋具有可活动的包脚跟效果，提高棉拖鞋使用的多样性，提高市场竞争力，同时鞋底的顶面、鞋面的底面，以及鞋后跟面朝鞋面的一侧面均设有毛绒棉，可以使棉拖鞋具有保暖效果；
附图说明

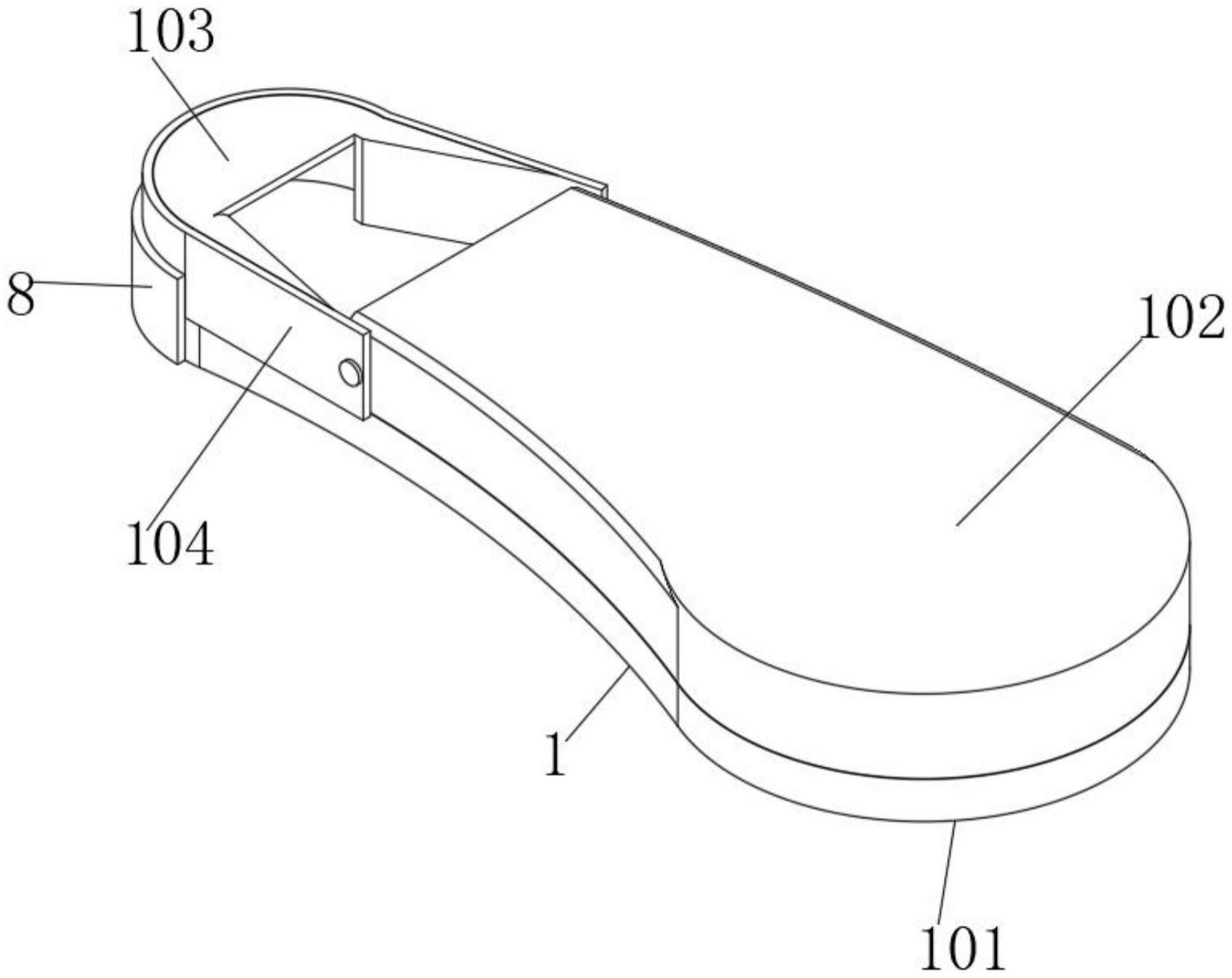

13.图1是本实用新型实施例的整体结构示意图；
14.图2是本实用新型实施例的装配结构示意图；
15.图3是本实用新型实施例穿孔的结构示意图；
16.图4是本实用新型实施例转头插栓的装配结构示意图。
17.附图标记说明：
18.1、棉拖鞋；101、鞋底；102、鞋面；103、鞋后跟；104、连接带；2、穿孔；3、插栓；4、防磨块；5、螺纹孔；6、螺纹栓；7、转头；8、连接片；9、第一魔术贴；10、第二魔术贴。
具体实施方式
19.下面结合附图对本实用新型的实施例作进一步说明。
20.实施例：
21.如图1-图4所示，一种居家保暖拖鞋，包括棉拖鞋1，棉拖鞋1包括鞋底101、鞋面102、鞋后跟103、连接带104，鞋面102固定在鞋底101的前端表面，且位于脚掌部分，连接带104固定在鞋后跟103的两侧，且鞋后跟103呈u型，鞋面102的开口处与连接带104的外表面均开设有穿孔2，穿孔2的内壁插设有转动件，鞋后跟103通过转动件活动于棉拖鞋1的后跟和鞋面102的开口上方之间，通过设置鞋底101、鞋面102、鞋后跟103、连接带104组成的棉拖鞋1，可以使棉拖鞋1具有可活动的包脚跟效果，提高棉拖鞋使用的多样性，提高市场竞争力，转动件包括插设在鞋面102内壁穿孔2中的插栓3，插栓3面朝鞋面102外部的一端贯穿至连接带104表面的穿孔2中，连接带104的外侧设有螺纹栓6，插栓3面朝螺纹栓6的一端开设有螺纹孔5，螺纹栓6和螺纹孔5螺纹连接，螺纹栓6的一端固定安装有大于穿孔2直径的转头7，插栓3位于鞋面102内壁的一端固定安装有直径大于穿孔2的防磨块4，通过设置防磨块4和转头7，可以使转动件的安装具有稳定性，鞋底101的顶面、鞋面102的底面，以及鞋后跟103面朝鞋面102的一侧面均设有毛绒棉，鞋后跟103的后表面固定安装有第二魔术贴10，鞋底101的后端外表面固定安装有连接片8，连接片8的内壁固定安装有第一魔术贴9，且第一魔术贴9和第二魔术贴10相贴合，插栓3、防磨块4、螺纹栓6、转头7的材质均为防水材质，且具体为不锈钢材质，该材质的设置，可以使棉拖鞋1在经常水洗的状态下，保持连接件的连接状态，避免生锈断裂。
22.上技术方案的工作原理如下：
23.在需要将棉拖鞋1当无后跟状使用时，将第二魔术贴10和第一魔术贴9拨开呈分离状，然后将连接带104向上翻起，让鞋后跟103的开口罩在鞋面102的开口上方的面上，在需要包跟使用时，将鞋后跟103翻转在棉拖鞋1的后端，让鞋后跟103的后表面位于连接片8的内壁上，然后将第二魔术贴10和第一魔术贴9的相贴处按压，让鞋后跟103和连接片8相结合
进行封口使用，整个需要鞋后跟103翻转的过程中，插栓3会转动在穿孔2的内壁。
24.以上实施例仅表达了本实用新型的具体实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。


技术特征：
1.一种居家保暖拖鞋，包括棉拖鞋(1)，其特征在于：所述棉拖鞋(1)包括鞋底(101)、鞋面(102)、鞋后跟(103)、连接带(104)，所述鞋面(102)固定在鞋底(101)的前端表面，且位于脚掌部分，所述连接带(104)固定在鞋后跟(103)的两侧，且鞋后跟(103)呈u型，所述鞋面(102)的开口处与连接带(104)的外表面均开设有穿孔(2)，所述穿孔(2)的内壁插设有转动件，所述鞋后跟(103)通过转动件活动于棉拖鞋(1)的后跟和鞋面(102)的开口上方之间。2.根据权利要求1所述的一种居家保暖拖鞋，其特征在于：所述鞋底(101)的顶面、鞋面(102)的底面，以及鞋后跟(103)面朝鞋面(102)的一侧面均设有毛绒棉。3.根据权利要求1所述的一种居家保暖拖鞋，其特征在于：所述转动件包括插设在鞋面(102)内壁穿孔(2)中的插栓(3)，所述插栓(3)面朝鞋面(102)外部的一端贯穿至连接带(104)表面的穿孔(2)中，所述连接带(104)的外侧设有螺纹栓(6)，所述插栓(3)面朝螺纹栓(6)的一端开设有螺纹孔(5)，所述螺纹栓(6)和螺纹孔(5)螺纹连接，所述螺纹栓(6)的一端固定安装有大于穿孔(2)直径的转头(7)，所述插栓(3)位于鞋面(102)内壁的一端固定安装有直径大于穿孔(2)的防磨块(4)。4.根据权利要求1所述的一种居家保暖拖鞋，其特征在于：所述鞋后跟(103)的后表面固定安装有第二魔术贴(10)，所述鞋底(101)的后端外表面固定安装有连接片(8)，所述连接片(8)的内壁固定安装有第一魔术贴(9)，且第一魔术贴(9)和第二魔术贴(10)相贴合。5.根据权利要求3所述的一种居家保暖拖鞋，其特征在于：所述插栓(3)、防磨块(4)、螺纹栓(6)、转头(7)的材质均为防水材质，且具体为不锈钢材质。

技术总结
本实用新型涉及拖鞋技术领域的一种居家保暖拖鞋，包括棉拖鞋，所述棉拖鞋包括鞋底、鞋面、鞋后跟、连接带，所述鞋面固定在鞋底的前端表面，且位于脚掌部分，所述连接带固定在鞋后跟的两侧，且鞋后跟呈u型，所述鞋面的开口处与连接带的外表面均开设有穿孔，所述穿孔的内壁插设有转动件，所述鞋后跟通过转动件活动于棉拖鞋的后跟和鞋面的开口上方之间。通过设置鞋底、鞋面、鞋后跟、连接带组成的棉拖鞋，可以使棉拖鞋具有可活动的包脚跟效果，提高棉拖鞋使用的多样性，提高市场竞争力，同时鞋底的顶面、鞋面的底面，以及鞋后跟面朝鞋面的一侧面均设有毛绒棉，可以使棉拖鞋具有保暖效果。可以使棉拖鞋具有保暖效果。可以使棉拖鞋具有保暖效果。


技术研发人员：王立鹤
受保护的技术使用者：盐城市吉成鞋业有限公司
技术研发日：2023.04.04
技术公布日：2023/10/27
