1.本实用新型属于臂带领域，特别涉及到了一种运动臂带。


背景技术：

2.随着手机的普及和功能多样化，人们已经越来越离不开手机，并且经常需要随时随地携带手机。当在运动时，首先不方便将手机抓握在手上；其次，若将手机放在衣裤口袋中，手机跟随着运动容易上下晃动，会影响运动，且还容易从口袋中晃出，造成手机跌落损坏或者遗失。目前市场上出现一种可以绑在手臂上的手机袋，将手机装在这种手机袋中就可以解放双手，方便进行运动，又可以随时接听电话。但是，这种装置仍然有个缺点，就是手机要装在一个袋内，虽然袋面可用透明材料制作，可以对手机进行简单的操作，当时触屏操作时，操作较为麻烦，而且放置和取出手机也不方便。
3.如在先专利公开了一种手机滑套运动臂带(申请号为cn201620451951.5)，包括壳体，所述壳体的背面连接有粘合软板，并且粘合软板的两侧分别连接有左软板和右软板，所述左软板远离粘合软板的一端开设有第三孔槽，所述右软板远离粘合软板的一端开设有第一孔槽，右软板靠近第一孔槽的中部开设有第二孔槽，并且第一孔槽内和第三孔槽内依次设置有贯穿第一孔槽和第三孔槽的莱卡布料，莱卡布料的表面从左至右依次设置有第一刺毛、圆毛和第二刺毛。在该在先专利中，相对于手机袋而言，触屏操作更加方便；然而该在先专利，在放置或取出手机时，还是需要通过用双手将第一卡板和第二卡板掰开，以进行放置或取出手机，该操作仍然不够方便。


技术实现要素：

4.为了解决上述问题，本实用新型的目的在于提供一种四极磁吸式运动臂带，该臂带方便放置或者取下手机，使用更加方便。
5.为了解决上述问题，本实用新型的技术方案如下。
6.一种四极磁吸式运动臂带，其特征在于，该运动臂带包括有用于将该运动臂带安装在手臂上的绑带，用于通过磁吸固定手机的磁吸固定组件；所述磁吸固定组件下侧固定设置在绑带上，所述磁吸固定组件内设置有单片四极磁铁，所述磁吸固定组件另一侧设置有用于安装放置手机的磁吸面，所述单片四极磁铁与磁吸面对应。具体的，该单片四极磁铁可以为钕铁硼磁铁。
7.在该运动臂带中，可以通过绑带将该运动臂带绑在手臂上，通过绑带安装在手臂上以助于刺激运动中的血液循环，再通过磁吸固定组件通过磁吸固定手机，使得手机在该运动臂带上的拆装均十分方便；而且基于通过单片四极磁铁进行吸附的设置，使得磁吸效果更强，手机固定后更加稳定。
8.具体的，上述单片四极磁铁所指的是一片具有四个磁极的齿条；可对钕铁硼磁铁进行充磁，使得其为一块具有四个磁极的磁铁；单片四极磁铁n、s、s、n四个磁极可排布成矩形，其中相同磁极为对角分布。
9.进一步的，所述磁吸固定组件包括有支架、柔性保护层，所述支架一侧固定设置在绑带上，所述柔性保护层固定设置在支架另一侧，所述单片四极磁铁设置在柔性保护层和支架之间，所述磁吸面位于柔性保护层上。柔性保护层的设置，可以防止支架刮花手机，也起到了一定缓冲保护的作用。
10.进一步的，所述柔性保护层为硅胶或者橡胶构成。
11.进一步的，所述支架、柔性保护层之间还设置有金属片，所述支架、金属片、单片四极磁铁、柔性保护层由下至上依次排序设置。金属片的设置，即加强了磁吸固定组件整体结构强度的作用，又起到了磁力切割的作用。
12.进一步的，所述金属片上还设置有定位槽，所述单片四极磁铁设置在定位槽内。定位槽的设置，使得单片四极磁铁的安装更加方便。
13.进一步的，所述支架上设置有多个卡扣，所述金属片通过卡扣卡接在支架上。
14.进一步的，所述支架另一侧设置有安装槽，所述卡扣设置在安装槽内，所述金属片通过卡扣卡接在安装槽内；且所述柔性保护层设置在安装槽内，以遮挡金属片和单片四极磁铁。
15.进一步的，所述柔性保护层边缘处往下再往内延伸形成有第一固定部，所述第一固定部伸入至安装槽内，且位于金属片和支架之间；所述金属片通过卡扣卡接在安装槽内时，金属片将第一固定部挤压固定在支架上。
16.进一步的，所述单片四极磁铁中心处设置有第一定位孔，所述金属片的定位成处设置有第二定位孔，所述第一定位孔和第二定位孔位置对应；所述柔性保护层下侧中心处设置有定位柱，所述定位柱依次穿过第一定位孔和第二定位孔，且所述定位柱下端的侧面延伸形成有第二定位部；所述金属片通过卡扣卡接在安装槽内时，金属片将第二固定部挤压固定在支架上。
17.进一步的，所述单片四极磁铁为环状结构。
18.本实用新型的有益效果在于，在该运动臂带中，可以通过绑带将该运动臂带绑在手臂上，再通过磁吸固定组件通过磁吸固定手机，使得手机在该运动臂带上的拆装均十分方便；而且基于通过单片四极磁铁进行吸附的设置，使得磁吸效果更强，手机固定后更加稳定。
附图说明

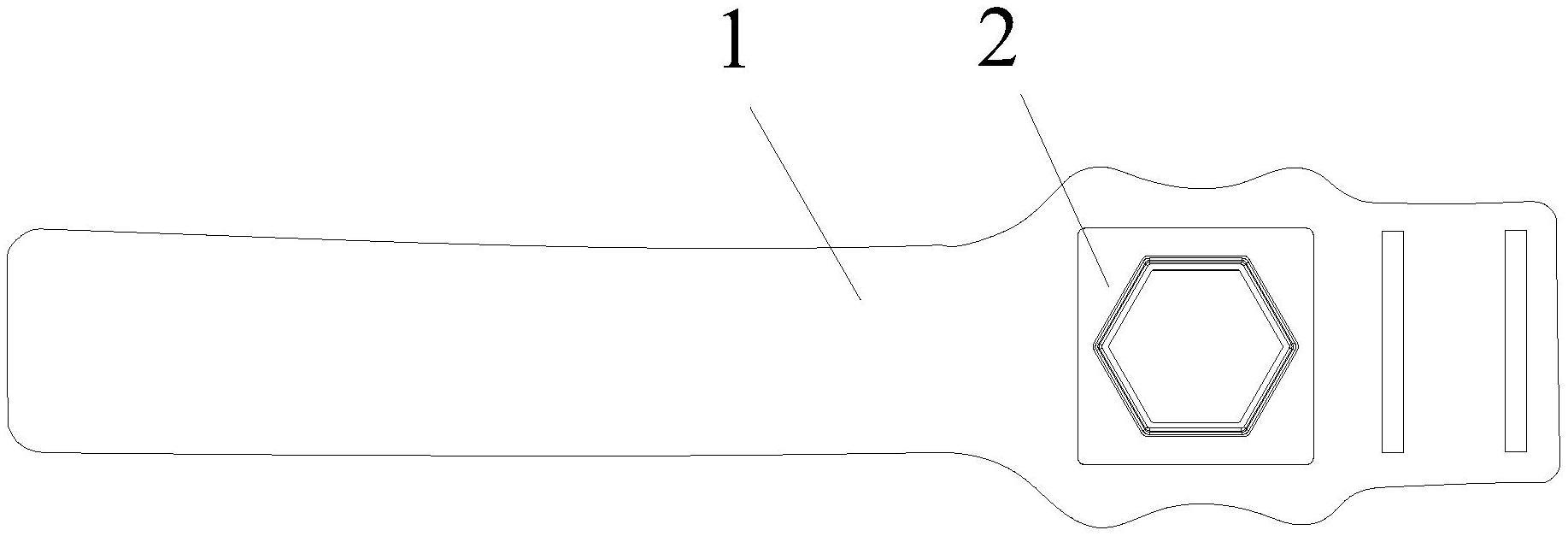

19.图1是本实用新型的结构示意图。
20.图2是磁吸固定组件的结构示意图。
21.图3是磁吸固定组件的爆炸图。
22.图4是磁吸固定组件的剖视图。
具体实施方式
23.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
24.参见图1-4，本实施例提供一种四极磁吸式运动臂带，其特征在于，该运动臂带包
括有用于将该运动臂带安装在手臂上的绑带1，用于通过磁吸固定手机的磁吸固定组件2；磁吸固定组件2下侧固定设置在绑带1上，磁吸固定组件2内设置有单片四极磁铁21，磁吸固定组件2另一侧设置有用于安装放置手机的磁吸面22，单片四极磁铁21与磁吸面22对应。绑带1两端的固定可以通过魔术贴实现，也可以通过卡接结构来实现，具有多种实现方式。
25.在本实施例中，磁吸固定组件2包括有支架23、柔性保护层24，支架23一侧固定设置在绑带1上，柔性保护层24固定设置在支架23另一侧，该支架23可以是塑胶材料构成，单片四极磁铁21设置在柔性保护层24和支架23之间，磁吸面22位于柔性保护层24上。
26.在本实施例中，柔性保护层24为硅胶或者橡胶构成。
27.在本实施例中，支架23、柔性保护层24之间还设置有金属片25，支架23、金属片25、单片四极磁铁21、柔性保护层24由下至上依次排序设置。
28.在本实施例中，金属片25上还设置有定位槽251，单片四极磁铁21设置在定位槽251内。
29.在本实施例中，支架23上设置有多个卡扣231，金属片25通过卡扣231卡接在支架上。
30.在本实施例中，支架23另一侧设置有安装槽232，卡扣231设置在安装槽232内，金属片25通过卡扣231卡接在安装槽232内；且柔性保护层24设置在安装槽232内，以遮挡金属片25和单片四极磁铁21。
31.在本实施例中，柔性保护层24边缘处往下再往内延伸形成有第一固定部241，第一固定部241伸入至安装槽232内，且位于金属片25和支架23之间；金属片25通过卡扣231卡接在安装槽232内时，金属片25将第一固定部241挤压固定在支架23上。
32.在本实施例中，单片四极磁铁21中心处设置有第一定位孔211，金属片25的定位成处设置有第二定位孔252，第一定位孔211和第二定位孔252位置对应；柔性保护层24下侧中心处设置有定位柱242，定位柱242依次穿过第一定位孔211和第二定位孔252，且定位柱242下端的侧面延伸形成有第二定位部243；金属片25通过卡扣231卡接在安装槽232内时，金属片25将第二固定部243挤压固定在支架23上。
33.在本实施例中，单片四极磁铁21为环状结构。
34.以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
