1.本实用新型涉及定位设备领域，更具体地说，涉及应用于智能手环的高精度定位设备。


背景技术：

2.公开号为cn212994926u，《一种具有定位功能的智能手环》提供了一种搭载定位设备的智能手环，改良了手环的表带连接方式使之更容易固定和舒适佩戴，满足了部分使用场景利用此产品进行定位服务。
3.但是该产品还存在一定的问题，定位设备安装在外壳内，可能影响定位信号的精准度，手环自身电量不足后定位设备也将同步失效，无法在意外情况下向外界提供尽可能久的精确定位讯息。


技术实现要素：

4.1.要解决的技术问题
5.针对现有技术中存在的问题，本实用新型的目的在于提供应用于智能手环的高精度定位设备，它可以实现定位设备与智能手环可拆卸且佩戴方便，并由独立电源优先保证定位系统电量满足使用需要。
6.2.技术方案
7.为解决上述问题，本实用新型采用如下的技术方案。
8.应用于智能手环的高精度定位设备，包括手环本体，所述手环本体上端左侧固定安装有显示器，所述手环本体上端右侧开设有凹槽，所述定位设备前后两端均开设有弹簧槽，所述弹簧槽内壁里端固定安装有伸缩杆，所述伸缩杆外侧套设有弹簧，且弹簧一端与弹簧槽内壁里端固定连接，所述伸缩杆远离弹簧槽内壁里端一端固定安装有限位件，所述凹槽内壁开设有与限位件相匹配的定位孔，所述定位孔内壁上下两端均开设有限位槽，所述定位孔内部设有与定位孔相匹配的按动建，所述按动建固定连接有两个限位滑块，且限位滑块与限位槽相匹配，通过独立槽放置定位设备，特制外壳能够避免手环本体通用外壳影响高精度定位设备准确性，方便的拆卸安装手环本体和定位设备方便人员更新定位设备内置程序或进行独立维修。
9.进一步的，所述凹槽内壁下端开设有单向充电插口，所述定位设备下端固定安装有充电插头，所述充电插头与单向充电插口相匹配，所述手环本体内部安装有第一电池，所述定位设备内部安装有第二电池，通过独立的第二电池优先保证定位设备的电量，在第一电池电量耗尽之前会一直保持给第二电池充电，保证定位设备工作的持久性。
10.进一步的，所述手环本体安装有套设组件，所述套设组件与手环本体通过连接组件连接，所述手环本体前后两端均固定连接有连接块，所述连接块开设有两个限位孔，所述套设组件包括左环带和右环带，所述左环带和右环带靠近手环本体一端均固定安装有固定件，所述固定件安装有弹性杆，所述弹性杆包括定型外壳，所述定型外壳内部安装有伸缩
头，所述伸缩头与限位孔相匹配，通过连接组件使得手环本体和套设组件稳定连接，但又方便使用专门工具拆卸进行维修或清洗。
11.进一步的，所述和均为亲肤橡胶材质，所述左环带和右环带远离手环本体一端均固定连接有挡板，所述左环带和右环带靠近挡板处均滑动连接有与挡板对应的套环，左环带和右环带在正常情况下始终共同组成环状圈，但需要时可以拆卸。
12.进一步的，所述定位设备内部安装有高精度定位模块，所述定位设备上端安装有紧急按钮，且紧急按钮与定位设备电性连接，通过设置紧急按钮使得使用者在显示器已经没有电量后借助定位设备发送信号进行呼救并结合定位设备的第二电池保持较长时间的定位信息发送。
13.进一步的，所述右环带开设有多个调整孔，所述左环带靠近右环带一端固定安装有按压键，且按压键与调整孔相匹配，通过调整孔和按压键使得套设组件可以调整大小满足各类人群使用。
14.3.有益效果
15.相比于现有技术，本实用新型的优点在于：
16.(1)本方案通过独立槽放置定位设备，特制外壳能够避免手环本体通用外壳影响高精度定位设备准确性，方便的拆卸安装手环本体和定位设备方便人员更新定位设备内置程序或进行独立维修。
17.(2)通过独立的第二电池优先保证定位设备的电量，在第一电池电量耗尽之前会一直保持给第二电池充电，保证定位设备工作的持久性。
18.(3)通过连接组件使得手环本体和套设组件稳定连接，但又方便使用专门工具拆卸进行维修或清洗。
19.(4)通过左环带和右环带在正常情况下始终共同组成环状圈，但需要时可以拆卸。
20.(5)通过设置紧急按钮使得使用者在显示器已经没有电量后借助定位设备发送信号进行呼救并结合定位设备的第二电池保持较长时间的定位信息发送。
21.(6)通过调整孔和按压键使得套设组件可以调整大小满足各类人群使用。
附图说明

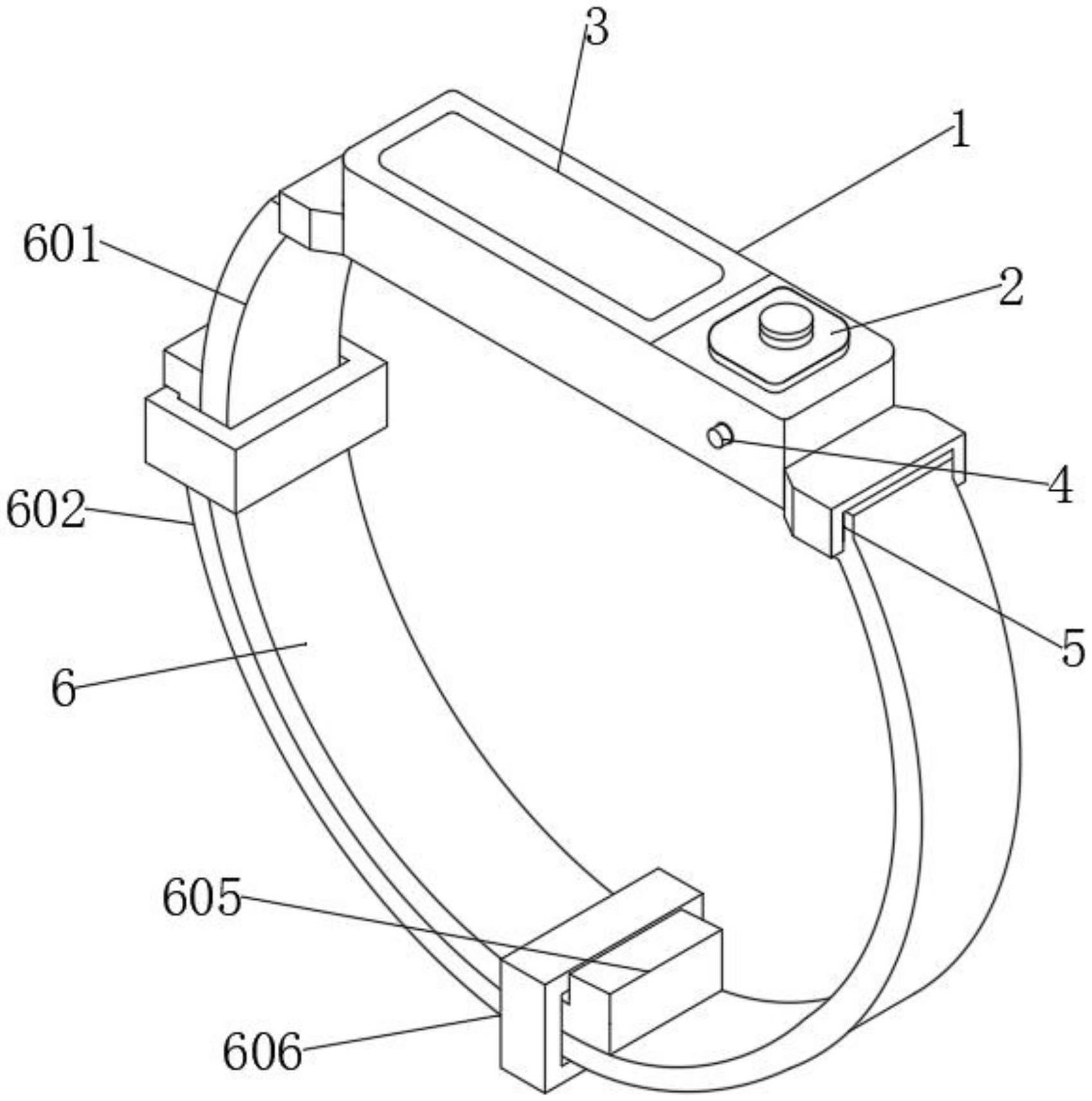

22.图1为本实用新型的结构示意图；
23.图2为本实用新型的手环本体结构示意图；
24.图3为本实用新型的定位设备正面剖视图；
25.图4为本实用新型的a处放大结构示意图；
26.图5为本实用新型的套设组件结构示意图。
27.图中标号说明：
28.1手环本体、2定位设备、3显示器、4按动建、5连接组件、501固定件、502弹性杆、503伸缩头、504连接块、505限位孔、6套设组件、601左环带、602右环带、603调整孔、604按压键、605挡板、606套环、7紧急按钮、8限位件、9限位滑块、10弹簧、11伸缩杆、12弹簧槽、13定位孔、14限位槽、15充电插头。
具体实施方式
29.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述；显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
30.在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
31.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
32.实施例1：
33.请参阅图1-5，应用于智能手环的高精度定位设备，包括手环本体1，手环本体1上端左侧固定安装有显示器3，手环本体1上端右侧开设有凹槽，定位设备2前后两端均开设有弹簧槽12，弹簧槽12内壁里端固定安装有伸缩杆11，伸缩杆11外侧套设有弹簧10，且弹簧10一端与弹簧槽12内壁里端固定连接，伸缩杆11远离弹簧槽12内壁里端一端固定安装有限位件8，凹槽内壁开设有与限位件8相匹配的定位孔13，限位件8在卡入后除非按压限位滑块9使其收缩否则会牢牢锁死定位设备2和手环本体1的位置，定位孔13内壁上下两端均开设有限位槽14，定位孔13内部设有与定位孔13相匹配的按动建4，按动建4固定连接有两个限位滑块9，且限位滑块9与限位槽14相匹配，通过独立槽放置定位设备2，特制外壳能够避免手环本体1通用外壳影响高精度定位设备准确性，方便的拆卸安装手环本体1和定位设备2方便人员更新定位设备内置程序或进行独立维修。
34.请参阅图2-3，凹槽内壁下端开设有单向充电插口，定位设备2下端固定安装有充电插头15，充电插头15与单向充电插口相匹配，手环本体1内部安装有第一电池，定位设备2内部安装有第二电池，通过独立的第二电池优先保证定位设备2的电量，在第一电池电量耗尽之前会一直保持给第二电池充电，保证定位设备2工作的持久性。
35.请参阅图1和5手环本体1安装有套设组件6，套设组件6与手环本体1通过连接组件5连接，手环本体1前后两端均固定连接有连接块504，连接块504开设有两个限位孔505，套设组件6包括左环带601和右环带602，左环带601和右环带602靠近手环本体1一端均固定安装有固定件501，固定件501安装有弹性杆502，弹性杆502包括定型外壳，定型外壳内部安装有伸缩头503，伸缩头503与限位孔505相匹配，通过连接组件5使得手环本体1和套设组件6稳定连接，但又方便使用专门工具拆卸进行维修或清洗。
36.请参阅图1和5，601和602均为亲肤橡胶材质，左环带601和右环带602远离手环本体1一端均固定连接有挡板605，左环带601和右环带602靠近挡板605处均滑动连接有与挡板605对应的套环606，左环带601和右环带602在正常情况下始终共同组成环状圈，但需要
时可以拆卸。
37.请参阅图1和2，定位设备2内部安装有高精度定位模块，定位设备2上端安装有紧急按钮7，且紧急按钮7与定位设备2电性连接，通过设置紧急按钮7使得使用者在显示器3已经没有电量后借助定位设备2发送信号进行呼救并结合定位设备2的第二电池保持较长时间的定位信息发送。
38.请参阅图1和5，右环带602开设有多个调整孔603，左环带601靠近右环带602一端固定安装有按压键604，且按压键604与调整孔603相匹配，通过调整孔603和按压键604使得套设组件6可以调整大小满足各类人群使用。
39.本实用新型设计的应用于智能手表的高精度定位设备，高精度定位模块单独安装在定位设备2内部，与手表其他电子设备隔开，避免被包裹或被其他电流信号影响定位准确度，需要将定位设备2安装进手环本体1时，只需手动按压限位件8至弹簧槽12内部，将定位设备2推入凹槽内，直至限位件8卡入定位孔13中，此时定位孔13中的按动建4被挤并露出定位孔13外侧，此时定位设备2下端设置的充电插头15也将插入单向充电口开始充电，在设备手环本体1没电之前定位设备2始终保持满电状态，如果设备手环本体1电量不足还可以拔出定位设备2利用其充电插头15在其他有充电口的设备处充电，当需要拆卸定位设备2时，只需按压按动建4，将限位件8从定位孔13中顶出，同时向上提定位设备2即可便捷拆卸，方便更新内部高精度定位模块或进行修理，十分方便，手环本体1本身通过连接组件5连接套设组件6后在人体佩戴也十分方便，满足多数人群使用。
40.以上所述，仅为本实用新型较佳的具体实施方式；但本实用新型的保护范围并不局限于此。任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其改进构思加以等同替换或改变，都应涵盖在本实用新型的保护范围内。
