1.本实用新型涉及一种连接结构加强的无顶遮阳帽。


背景技术：

2.无顶遮阳帽是人们夏季出行或者运动时经常佩戴的防晒装备，可以很好的保护人体脸颊的部位，避免晒伤；无顶遮阳帽由帽檐、头带两部分固连而成，传统的加工工艺通过缝制的方式使得两者连接，存在缝线不美观、水洗导致线头松脱等问题。
3.授权号为cn218483839u的实用新型专利公开了一种空顶帽，克服了传统缝制工艺存在的问题，该方案中，包括帽檐和一对弹性带，帽檐和两弹性带通过热压的方式固定在一起，该空顶帽中，弹性带与帽檐的连接属于局部固定连接，因存在两个热压连接位置，后期佩戴时，任何一处位置的分离都会导致空顶帽无法稳定佩戴在使用者的头上，辄待进一步改进。


技术实现要素：

4.针对上述问题中存在的不足之处，本实用新型提供一种连接结构加强的无顶遮阳帽。
5.为实现上述目的，本实用新型提供一种连接结构加强的无顶遮阳帽，包括一帽檐及与所述帽檐热压连接的柔性头带，所述帽檐的后侧往上翘起形成弧形的前墙，所述帽檐具有三层结构，包括位于中部的海绵板及连接在所述海绵板上下侧的上布料层与下布料层，三者通过热压方式形成整体，所述柔性头带为一体式，所述柔性头带也具有三层结构，包括中间的弹性带及连接在所述弹性带内外两侧的外布料层、内布料层，三者通过热压方式形成整体，所述弹性带选用弹性莱卡布料制成，所述柔性头带的中段为连接段，所述连接段与所述前墙通过热压的方式紧贴连接，所述连接段的长度占所述柔性头带的总长度的1/3~1/2。
6.作为本实用新型的进一步改进，所述连接段与所述前墙之间完全通过热压连接，即所述连接段的面与所述前墙的面全部贴紧连接。
7.作为本实用新型的进一步改进，热压连接后，所述前墙连接在所述连接段的后部，即所述前墙的前侧面与所述连接段的后侧面完全贴紧。
8.作为本实用新型的进一步改进，在所述前墙位置，所述下布料层具有往内凸出形成的多道横条，以起到吸汗的作用，降低汗水进入眼睛的可能性。
9.作为本实用新型的进一步改进，所述连接段与所述前墙之间通过局部热压连接，并在所述连接段的面与所述前墙之间形成多道热压连接缝，所述前墙的两边沿位置均形成有所述热压连接缝。
10.作为本实用新型的进一步改进，所述上布料层及所述下布料层的厚度一致为0.3~0.8毫米，所述海绵板的厚度为所述上布料层的3~5倍，所述上布料层的上部涂覆有反光材料。
11.作为本实用新型的进一步改进，所述柔性头带的自由端设有插扣或魔术贴或磁吸组件，以方便该无顶遮阳帽在使用者的头部佩戴。
12.本实用新型相对于现有技术的有益效果为：该无顶遮阳帽采用整体式的柔性头带，柔性头带具有与帽檐前墙连接的连接段，连接段的长度长、面积大，与前墙热压固定后，两者几乎无脱落的可能，产品结构牢固，使用寿命长；帽檐及柔性头带均采用三层结构设计，海绵板通过压制成形，海绵板在保证帽檐前部的形状的同时，本身也具有较佳的柔性，使得该无顶遮阳帽整体可以任意折叠收纳，弹性带与插扣等连接件的设置，使得该无顶遮阳帽的佩戴非常便捷，产品整体由柔性材料制成，使用者佩戴时的体验感较佳。
附图说明

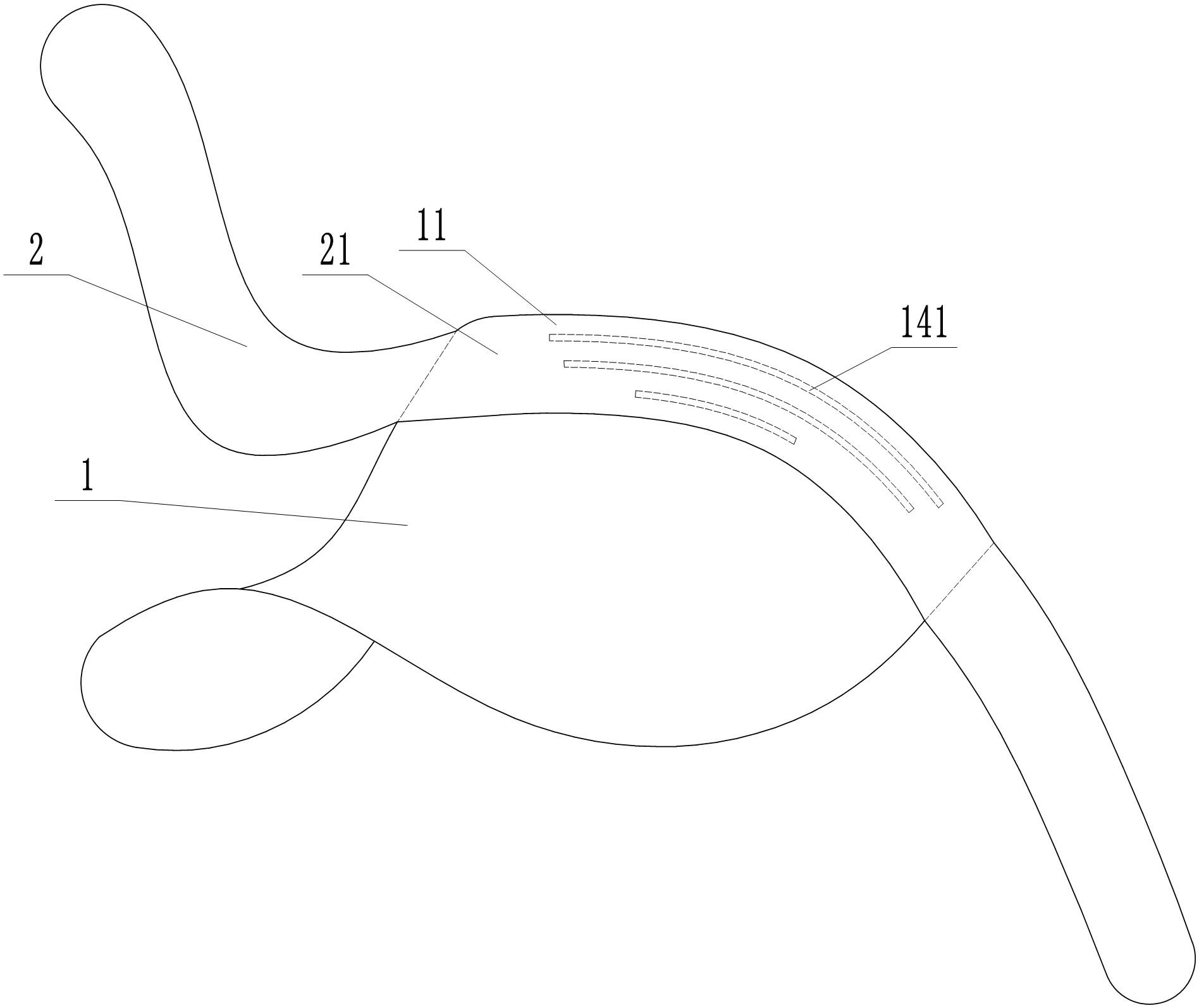

13.图1为本实用新型一种连接结构加强的无顶遮阳帽的示意图；
14.图2为涉及的柔性头带的展开示意图；
15.图3为前墙与连接段之间形成多道热压连接缝的示意图；
16.图4为三层结构的帽檐的示意图；
17.图5为三层结构的柔性头带的示意图。
18.图中：1、帽檐；11、前墙；12、上布料层；13、海绵板；14、下布料层；141、横条；2、柔性头带；21、前墙；22、外布料层；23、弹性带；24、内布料层；3、热压连接缝。
具体实施方式
19.实施例1：如图1、图2、图4、图5所示，本实用新型实施例的一种连接结构加强的无顶遮阳帽，包括一帽檐1及与帽檐1热压连接的柔性头带2，帽檐1的后侧往上翘起形成弧形的前墙11，柔性头带2为一体式，柔性头带2的中段为连接段21，连接段21与前墙11通过热压的方式紧贴连接，连接段21的长度占柔性头带2的总长度的1/3~1/2；其中，连接段21与前墙11之间完全通过热压连接，即连接段21的面与前墙11的面全部贴紧连接；热压连接后，前墙11连接在连接段21的后部，即前墙11的前侧面与连接段21的后侧面完全贴紧；帽檐1具有三层结构，包括位于中部的海绵板13及连接在海绵板13上下侧的上布料层12与下布料层14，上布料层12及下布料层14的厚度一致为0.4毫米，海绵板13的厚度为2毫米，三者通过热压方式形成整体为2.8毫米的帽檐，上布料层12的上部涂覆有反光材料，佩戴后进一步降低温度；在前墙11位置，下布料层14具有往内凸出形成的多道横条141，以起到吸汗的作用，降低汗水进入眼睛的可能性；柔性头带2也具有三层结构，包括中间的弹性带23及连接在弹性带23内外两侧的外布料层22、内布料层24，三者通过热压方式形成整体，弹性带23选用弹性莱卡布料制成；柔性头带2的自由端设有插扣或魔术贴或磁吸组件，以方便该无顶遮阳帽在使用者的头部佩戴。
20.实施例2：如图1~5所示，本实用新型实施例的一种连接结构加强的无顶遮阳帽，包括一帽檐1及与帽檐1热压连接的柔性头带2，帽檐1的后侧往上翘起形成弧形的前墙11，柔性头带2为一体式，柔性头带2的中段为连接段21，连接段21与前墙11通过热压的方式紧贴连接，连接段21的长度占柔性头带2的总长度的1/3~1/2；其中，连接段21与前墙11之间通过局部热压连接，并在连接段21的面与前墙11之间形成多道热压连接缝3，前墙11的两边沿位置均形成有热压连接缝3；热压连接后，前墙11连接在连接段21的后部，即前墙11的前侧面
与连接段21的后侧面完全贴紧；帽檐1具有三层结构，包括位于中部的海绵板13及连接在海绵板13上下侧的上布料层12与下布料层14，上布料层12及下布料层14的厚度一致为0.4毫米，海绵板13的厚度为2毫米，三者通过热压方式形成整体为2.8毫米的帽檐，上布料层12的上部涂覆有反光材料，佩戴后进一步降低温度；在前墙11位置，下布料层14具有往内凸出形成的多道横条141，以起到吸汗的作用，降低汗水进入眼睛的可能性；柔性头带2也具有三层结构，包括中间的弹性带23及连接在弹性带23内外两侧的外布料层22、内布料层24，三者通过热压方式形成整体，弹性带23选用弹性莱卡布料制成；柔性头带2的自由端设有插扣或魔术贴或磁吸组件，以方便该无顶遮阳帽在使用者的头部佩戴。
21.该无顶遮阳帽采用整体式的柔性头带，柔性头带具有与帽檐前墙连接的连接段，连接段的长度长、面积大，与前墙热压固定后，两者几乎无脱落的可能，产品结构牢固，使用寿命长；帽檐及柔性头带均采用三层结构设计，海绵板通过压制成形，海绵板在保证帽檐前部的形状的同时，本身也具有较佳的柔性，使得该无顶遮阳帽整体可以任意折叠收纳，弹性带与插扣等连接件的设置，使得该无顶遮阳帽的佩戴非常便捷，产品整体由柔性材料制成，使用者佩戴时的体验感较佳。
22.以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
