1.本实用新型涉及一种工业显示器技术领域，具体涉及一种工业显示器的扣合机构。


背景技术：

2.卡扣是塑胶件连接固定的常用结构，常用在装饰件固定、面底壳组装、屏固定、按键限位和盖体扣合等结构处，但是普通的卡扣结构在使用时往往是直接利用公扣的变形和母扣卡接在一起，虽然在安装时较为方便，但是不易于拆卸，当需要对显示器外壳进行检修或者维护时，用力过大就容易导致公扣或者母扣断裂，从而对外壳造成损坏。


技术实现要素：

3.本实用新型所要解决的技术问题是提供了一种工业显示器的扣合机构，本实用新型将传统设置在上盖上的母扣取消，使设置在下盖上的l型卡扣直接固定在上盖表面，同时l型卡扣为活动式结构，防止在拆卸或是安装时，将l型卡扣损坏。
4.本实用新型工业显示器的扣合机构是通过以下技术方案来实现的：包括上盖与下盖；上盖相对两侧设置有固定挡板；下盖表面设置有安装槽，下盖侧面设置有连接安装槽的装配槽；
5.装配槽内活动安装有l型卡扣，l型卡扣另一端设置于安装槽上端；上盖设置于安装槽内，l型卡扣设置于固定挡板上端；下盖上安装有连接l型卡扣的伸缩组件以及连接伸缩组件的解锁组件。
6.作为优选的技术方案，安装槽表面设置有储物槽；伸缩组件包括设置于储物槽表面相对两侧的第一导向滑槽，第一导向滑槽相对两侧设置有第一限位滑槽；第一导向滑槽一端导通连接装配槽；
7.解锁组件包括设置于储物槽表面相对两侧的第二导向滑槽，第二导向滑槽侧面设置有第二限位滑槽；下盖侧面设置有两端连接第二导向滑槽的第三导向滑槽。
8.作为优选的技术方案，第一导向滑槽内安装有第一导向支架，第一限位滑槽内安装有连接第一导向支架的第一限位块，第一限位块与第一限位滑槽之间安装有第一弹性元件；
9.第二导向滑槽内安装有第二导向支架，第二限位滑槽内安装有连接第二导向支架的第二限位块，第二限位块与第二限位滑槽之间安装有第二弹性元件；
10.第三导向滑槽内设置有按键，按键两端分别连接第二导向支架。
11.作为优选的技术方案，第一限位块上设置有斜面，第二导向支架另一端抵持设置于斜面表面。
12.本实用新型的有益效果是：通过在下盖侧面设置连接安装槽的装配槽，并在装配槽内活动安装l型卡扣，l型卡扣与设置在下盖内的伸缩组件连接，将上盖设置于安装槽内，l型卡扣设置于固定挡板上端，实现上盖与下盖快速固定。
附图说明
13.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。
14.图1为上盖的示意图；
15.图2为下盖的局部示意图一；
16.图3为下盖的局部示意图二；
17.图4为下盖的示意图一；

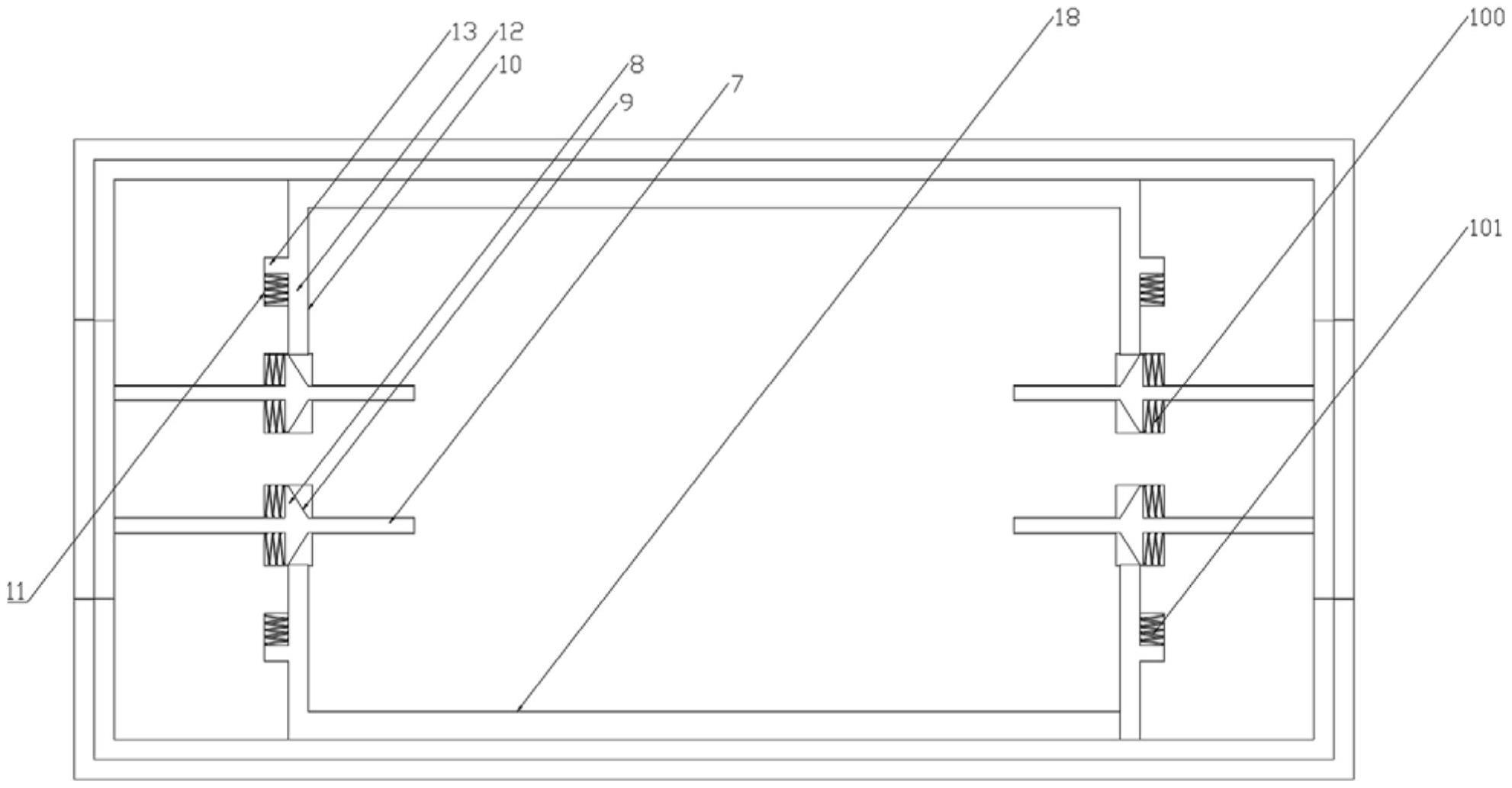

18.图5为下盖的示意图二。
具体实施方式
19.本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。
20.如图1一图5所示，本实用新型的一种工业显示器的扣合机构，包括上盖15与下盖1；上盖15相对两侧设置有固定挡板16；下盖1表面设置有安装槽3，下盖1侧面设置有连接安装槽3的装配槽4；装配槽4内活动安装有l型卡扣17，l型卡扣17另一端设置于安装槽3上端；上盖15设置于安装槽3内，l型卡扣17设置于固定挡板16上端；下盖1上安装有连接l型卡扣17的伸缩组件以及连接伸缩组件的解锁组件。
21.本实施例中，安装槽3表面设置有储物槽2；伸缩组件包括设置于储物槽2表面相对两侧的第一导向滑槽5，第一导向滑槽5相对两侧设置有第一限位滑槽6；第一导向滑槽5一端导通连接装配槽4；解锁组件包括设置于储物槽2表面相对两侧的第二导向滑槽10，第二导向滑槽10侧面设置有第二限位滑槽11；下盖1侧面设置有两端连接第二导向滑槽10的第三导向滑槽18。
22.本实施例中，第一导向滑槽5内安装有第一导向支架7，第一限位滑槽6内安装有连接第一导向支架7的第一限位块8，第一限位块8与第一限位滑槽6之间安装有第一弹性元件100；第二导向滑槽10内安装有第二导向支架12，第二限位滑槽11内安装有连接第二导向支架12的第二限位块13，第二限位块13与第二限位滑槽11之间安装有第二弹性元件101；第三导向滑槽18内设置有按键14，按键14两端分别连接第二导向支架12。
23.本实施例中，第一限位块8上设置有斜面9，第二导向支架12另一端抵持设置于斜面9表面。
24.本实用新型地有益效果是：在第一导向滑槽内安装第一导向支架，第一限位滑槽内安装连接第一导向支架的第一限位块，第一限位块与第一限位滑槽之间安装第一弹性元件；第二导向滑槽内安装第二导向支架，第二限位滑槽内安装连接第二导向支架的第二限位块，第二限位块与第二限位滑槽之间安装有第二弹性元件，第三导向滑槽内设置有按键，按键两端分别连接第二导向支架；
25.装配工作时：将上盖设置于安装槽内，l型卡扣与板上下相对设置，当固定挡板挤压l型卡扣时，l型卡扣受到挤压向外延展，当固定挡板下落至l型卡扣下端时，第一弹性元件回弹，将l型卡扣设置于固定挡板上端实现快速固定；
26.拆卸工作时：按下第三导向滑槽内的按键，使第二限位支架挤压第一限位块上设置有斜面，联动l型卡扣向外移动，解除上盖与下盖之间的限位；同时松开按键后，第二弹性元件回弹，使第二导向支架复位。
27.以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。


技术特征：
1.一种工业显示器的扣合机构，包括上盖(15)与下盖(1)；其特征在于：上盖(15)相对两侧设置有固定挡板(16)；下盖(1)表面设置有安装槽(3)，下盖(1)侧面设置有连接安装槽(3)的装配槽(4)；装配槽(4)内活动安装有l型卡扣(17)，l型卡扣(17)另一端设置于安装槽(3)上端；上盖(15)设置于安装槽(3)内，l型卡扣(17)设置于固定挡板(16)上端；下盖(1)上安装有连接l型卡扣(17)的伸缩组件以及连接伸缩组件的解锁组件。2.根据权利要求1所述的工业显示器的扣合机构，其特征在于：安装槽(3)表面设置有储物槽(2)；伸缩组件包括设置于储物槽(2)表面相对两侧的第一导向滑槽(5)，第一导向滑槽(5)相对两侧设置有第一限位滑槽(6)；第一导向滑槽(5)一端导通连接装配槽(4)；解锁组件包括设置于储物槽(2)表面相对两侧的第二导向滑槽(10)，第二导向滑槽(10)侧面设置有第二限位滑槽(11)；下盖(1)侧面设置有两端连接第二导向滑槽(10)的第三导向滑槽(18)。3.根据权利要求2所述的工业显示器的扣合机构，其特征在于：第一导向滑槽(5)内安装有第一导向支架(7)，第一限位滑槽(6)内安装有连接第一导向支架(7)的第一限位块(8)，第一限位块(8)与第一限位滑槽(6)之间安装有第一弹性元件(100)；第二导向滑槽(10)内安装有第二导向支架(12)，第二限位滑槽(11)内安装有连接第二导向支架(12)的第二限位块(13)，第二限位块(13)与第二限位滑槽(11)之间安装有第二弹性元件(101)；第三导向滑槽(18)内设置有按键(14)，按键(14)两端分别连接第二导向支架(12)。4.根据权利要求3所述的工业显示器的扣合机构，其特征在于：第一限位块(8)上设置有斜面(9)，第二导向支架(12)另一端抵持设置于斜面(9)表面。

技术总结
本实用新型公开了一种工业显示器的扣合机构，包括上盖与下盖；上盖相对两侧设置有固定挡板；下盖表面设置有安装槽，下盖侧面设置有连接安装槽的装配槽；装配槽内活动安装有l型卡扣，l型卡扣另一端设置于安装槽上端；上盖设置于安装槽内，l型卡扣设置于固定挡板上端；下盖上安装有连接l型卡扣的伸缩组件以及连接伸缩组件的解锁组件；本实用新型通过在下盖侧面设置连接安装槽的装配槽，并在装配槽内活动安装l型卡扣，l型卡扣与设置在下盖内的伸缩组件连接，将上盖设置于安装槽内，l型卡扣设置于固定挡板上端，实现上盖与下盖快速固定。实现上盖与下盖快速固定。实现上盖与下盖快速固定。


技术研发人员：邹正经
受保护的技术使用者：深圳市新控智能科技有限公司
技术研发日：2023.03.18
技术公布日：2023/10/27
