1.本实用新型涉及手杖技术领域，具体为一种防跌倒手杖。


背景技术：

2.随着人们的年龄增大，人们的腿部也逐渐变得非常脆，特别是一些年老人，大部分都患有骨质疏松，因而年老人在行走时，需要借助手杖，可以防止老人摔倒。
3.中国专利公开号为cn216019543u的实用新型涉及防跌倒手杖技术领域，具体为一种老年人用防跌倒手杖，包括支撑筒，所述支撑筒外壁底部的边缘处固定连接有若干第一连接耳，若干所述第一连接耳远离支撑筒一侧的中心处均转动连接有防倒支撑脚，所述防倒支撑脚的顶面的中心处固定连接有第二连接耳，所述第二连接耳的顶部转动连接有连杆，所述支撑筒外壁的底部滑动连接有滑动套筒。本实用新型的优点在于：使限位卡板卡入卡口来固定住滑动套筒，从而使防倒支撑脚可以支撑放平，从而支撑地面，防止跌倒，同时在不使用时，可以按回限位卡板，使滑动套筒失去限制，在拉力弹簧拉动下，使滑动套筒滑动到高处，从而通过连杆拉起若干防倒支撑脚，从而减小空间占用，方便进行携带。
4.该手杖中的支撑脚可以进行收纳，具体是利用拉力弹簧的弹性，当该支撑脚打开时，拉力弹簧处于拉伸状态，长时间后，拉力弹簧容易发生疲劳的情况，使其弹性降低，因而在收纳时，很难将支撑脚给完全的收纳起来。


技术实现要素：

5.针对现有技术的不足，本实用新型提供了一种防跌倒手杖，解决了目前手杖上的支撑脚在长时间打开后，很难将其给完全的收纳起来的问题。
6.为实现以上目的，本实用新型通过以下技术方案予以实现：一种防跌倒手杖，包括限位筒，所述限位筒的两侧均设置有导向槽，且限位筒的下方外部设置有防倾倒组件，限位筒的上端设置有固定筒，固定筒的上端设置有防疲劳式收纳驱动件，且固定筒的外部滑动套设有把手。
7.进一步的，所述防倾倒组件包括分别铰接于限位筒下端四个边缘处的支撑脚以及滑动套设于限位筒外部的导向套，导向套的四周下部均铰接有调节板，四个支撑脚的一侧均设置有凹槽，四个调节板的另一端分别铰接于四个支撑脚上的凹槽中。
8.进一步的，所述导向套的内部设置有限位板，限位板滑动穿过限位筒上的导向槽中。
9.进一步的，所述防疲劳式收纳驱动件包括转动设置于固定筒上端的旋钮，旋钮的下端连接有限位轴，限位轴的下端转动穿过固定筒的下端内部并连接有螺杆，所述限位板通过螺纹旋接于螺杆的外部。
10.进一步的，所述把手的内部设置有容腔，容腔的内部滑动安装有导向块，导向块的一侧设置有定位板，定位板的一侧滑动穿过容腔的内侧，导向块的另一侧连接有固定轴，固定轴的一端滑动穿过容腔的内侧并连接有拨块，且固定轴的外部套设有弹簧，弹簧的两端
分别与导向块的一侧和容腔的内侧相连接。
11.进一步的，所述固定筒的一侧等距设置有若干个与定位板相适配的定位槽，所述弹簧的弹性处于自然状态时，定位板正好卡接于定位槽中。
12.有益效果
13.本实用新型提供了一种防跌倒手杖，与现有技术相比具备以下有益效果：
14.1、该防跌倒手杖，通过设置支撑脚，能够增大手杖与地面的接触面积，起到防跌倒的效果，且在收纳时，通过螺杆进行驱动，使得支撑脚能够完全的被收纳起来，节省空间，代替了传统利用弹簧的弹性进行收纳的方式，使其在长时间使用后，不会因发生疲劳而使支撑脚无法被完全收纳起来的问题。
15.2、该防跌倒手杖，通过调节拨块，能够使定位板脱离或插入到固定筒上的定位槽中，从而能够方便调整把手的位置，使其适应于不同身高的人员进行使用。
附图说明

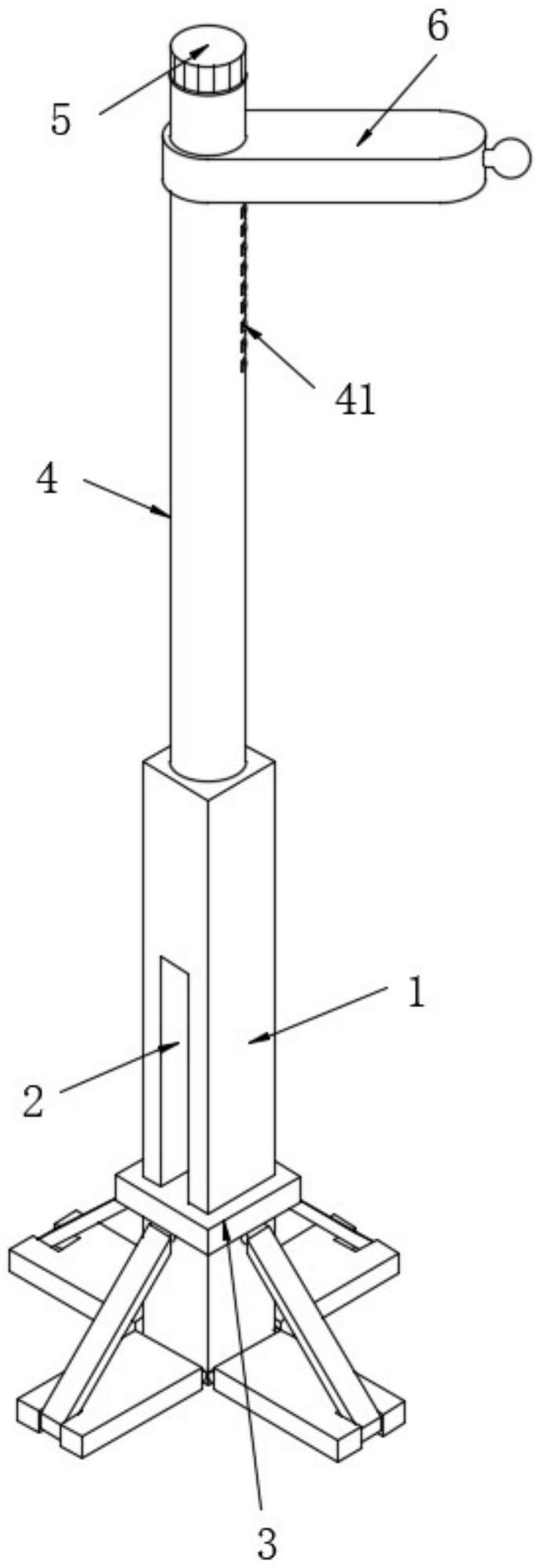

16.图1为本实用新型的结构示意图；
17.图2为本实用新型防倾倒组件的结构示意图；
18.图3为本实用新型防疲劳式收纳驱动件的结构示意图；
19.图4为本实用新型把手的结构示意图。
20.图中：1、限位筒；2、导向槽；3、防倾倒组件；31、支撑脚；32、导向套；33、凹槽；34、调节板；35、限位板；4、固定筒；41、定位槽；5、防疲劳式收纳驱动件；51、旋钮；52、限位轴；53、螺杆；6、把手；61、容腔；62、导向块；63、定位板；64、固定轴；65、拨块；66、弹簧。
具体实施方式
21.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
22.请参阅图1-4，本实用新型提供两种技术方案：
23.实施例一
24.请参阅图1，本实用新型实施例中，一种防跌倒手杖，包括限位筒1，限位筒1的两侧均设置有导向槽2，且限位筒1的下方外部设置有防倾倒组件3，限位筒1的上端设置有固定筒4，固定筒4的上端设置有防疲劳式收纳驱动件5，且固定筒4的外部滑动套设有把手6。
25.请参阅图2，本实用新型实施例中，防倾倒组件3包括分别铰接于限位筒1下端四个边缘处的支撑脚31以及滑动套设于限位筒1外部的导向套32，导向套32的四周下部均铰接有调节板34，四个支撑脚31的一侧均设置有凹槽33，四个调节板34的另一端分别铰接于四个支撑脚31上的凹槽33中。
26.请参阅图1-2，本实用新型实施例中，导向套32的内部设置有限位板35，限位板35滑动穿过限位筒1上的导向槽2中，限位板35移动时，会在导向槽2上滑动，起到了导向稳固的作用，限位板35与导向槽2的内部下侧接触时，支撑脚31正好处于水平状态，且此时的支撑脚31与限位筒1的下端齐平。
27.请参阅图3，本实用新型实施例中，防疲劳式收纳驱动件5包括转动设置于固定筒4上端的旋钮51，旋钮51的下端连接有限位轴52，限位轴52的下端转动穿过固定筒4的下端内部并连接有螺杆53，限位板35通过螺纹旋接于螺杆53的外部，转动旋钮51带动限位轴52转动，限位轴52带动螺杆53转动，螺杆53带动限位板35运动，限位板35带动导向套32在限位筒1上滑动，导向套32上的调节板34就会带动支撑脚31转动。
28.实施例二，与实施例一不同之处在于：
29.请参阅图4，本实用新型实施例中，把手6的内部设置有容腔61，容腔61的内部滑动安装有导向块62，导向块62的一侧设置有定位板63，定位板63的一侧滑动穿过容腔61的内侧，导向块62的另一侧连接有固定轴64，固定轴64的一端滑动穿过容腔61的内侧并连接有拨块65，且固定轴64的外部套设有弹簧66，弹簧66的两端分别与导向块62的一侧和容腔61的内侧相连接。
30.请参阅图1和图4，本实用新型实施例中，固定筒4的一侧等距设置有若干个与定位板63相适配的定位槽41，弹簧66的弹性处于自然状态时，定位板63正好卡接于定位槽41中，在弹簧66的弹性下，调节拨块65带动固定轴64运动，固定轴64带动导向块62在容腔61的内部滑动，能够使导向块62上的定位板63脱离或插入固定筒4上的定位槽41中，从而方便对把手6的位置进行调节，使其适应于不同身高的人员进行使用。
31.工作原理：转动旋钮51带动限位轴52转动，限位轴52带动螺杆53转动，螺杆53带动限位板35运动，限位板35带动导向套32在限位筒1上滑动，导向套32上的调节板34就会带动支撑脚31转动，当使用手杖时，使支撑脚31转动到水平的状态，增大与地面的接触面积，起到防跌倒的作用，当不使用手杖时，调节螺杆53使支撑脚31向上转动，将支撑脚31给完全的收纳起来，节省空间；
32.在弹簧66的弹性下，拉动拨块65带动固定轴64运动，固定轴64带动导向块62在容腔61的内部滑动，使导向块62上的定位板63脱离固定筒4上的定位槽41中，之后上下滑动把手6，使其调整到合适的位置后，松开拨块65，弹簧66就会使导向块62复位，使定位板63插入到固定筒4上相应的定位槽41中，将把手6给固定住，进而调整了把手6的位置，便于供不同身高的人员进行使用。
33.同时本说明书中未作详细描述的内容均属于本领域技术人员公知的现有技术。
