1.本实用新型属于佩戴装置领域，尤其涉及一种头带。


背景技术：

2.现有的一些设备，如照明灯、眼部按摩仪、医护放大镜、vr眼镜、mr眼镜等都需要通过头带将其佩戴于脸部前方，从而释放佩戴者的双手。头戴设备的使用时间一般比较久，要求头带在使用过程中要始终贴合头部，不能发生位移。为了佩戴者有良好的体验，还要求头带具有良好的透气性。
3.但是目前的头带，虽然设置有各类的紧固结构。但是在放置到头部，扣紧紧固结构之前还是容易出现头戴设备脱落，造成设备损坏的情况。而且不同的使用人，头围大小相差比较大，在调节头带大小的过程中操作繁琐。同时因为头戴设备位于头带的前方，重心靠前，头戴产品在使用过程中稳定性弱，容易出现头带滑落和头戴设备前倾的情况。


技术实现要素：

4.本实用新型的目的在于开发一种头带，提供一种方便调节且更加牢靠可靠的头带。
5.本实用新型通过如下技术方案实现，一种头带，包括头带主体，所述头带主体具有弹性，所述头带主体的前方内侧可拆卸连接有头靠，所述头靠用于与头戴式一体机连接；所述头带主体内部通体设置有异形通道，所述异形通道内部滑动设置有具有张紧力的拉带，所述拉带的两末端穿出异形通道外且设置有拉手，所述拉手与头带主体的外侧面可拆卸固定。
6.进一步的，所述拉手上设置有第一魔术勾面，所述头带主体上设置有与其配合的第一魔术毛面。
7.进一步的，所述异形通道呈斜拉式通道，所述拉带的数量为两个，两个拉带相互交叉设置。
8.进一步的，所述拉带包括位于两侧的光滑织带以及位于中间部位的弹性结构，所述弹性结构和光滑织带通过压合固定；所述弹性结构的中间位置与头带主体压合固定，保证两边长度一致。
9.进一步的，所述头带主体和头靠上分别设置有第二魔术勾面和第二魔术毛面。
10.进一步的，所述头靠内设置有塑料支撑件，所述头靠靠近额头的一面设置有海绵。
11.进一步的，所述头靠内的塑料支撑件通过螺丝与头戴式一体机连接固定。
12.进一步的，所述头带主体的后方位设置有塑料片；所述塑料片上设置有容纳拉带和所述拉手穿过的通孔。
13.本实用新型具有以下有益效果：
14.1、本实用新型一种头带，头带主体采用飞织技术，利用不同材质的线材的编织而成，具有预箍紧作用，未收紧拉带前保证头戴设备不易跌落；同时还能够满足不同头围的人
群。
15.2、本实用新型一种头带，头带主体采用飞织工艺一体织成型，异形通道位于头带主体结构内，内部形成异形通道用拉带交叉穿过，方便拉紧放松的同时还能够保持足够的弹性。
16.3、本实用新型一种头带，头靠内设置有塑料支撑件，且通过螺丝与头戴式一体机产品固定在一起，使得受力直接作用于一体式头戴产品上。
17.4、本实用新型一种头带，拉带为微弹性带子；拉带分为三段，位于两侧的部分是没有弹性的光滑织带，中间部分为一小段弹性结构，弹性结构和光滑织带是压合固定的，弹性段的中间点与头带主体压合固定。不仅保证拉带两边对称，保证具有弹性的同时又能起到固定作用，使得拉带两侧的受力一致；当使用者收紧拉带之后，这部分弹性能够适应头围骨发生的微小变化，将压力均匀的分布到头围周圈上，避免出现头带频繁滑落的状况。
附图说明

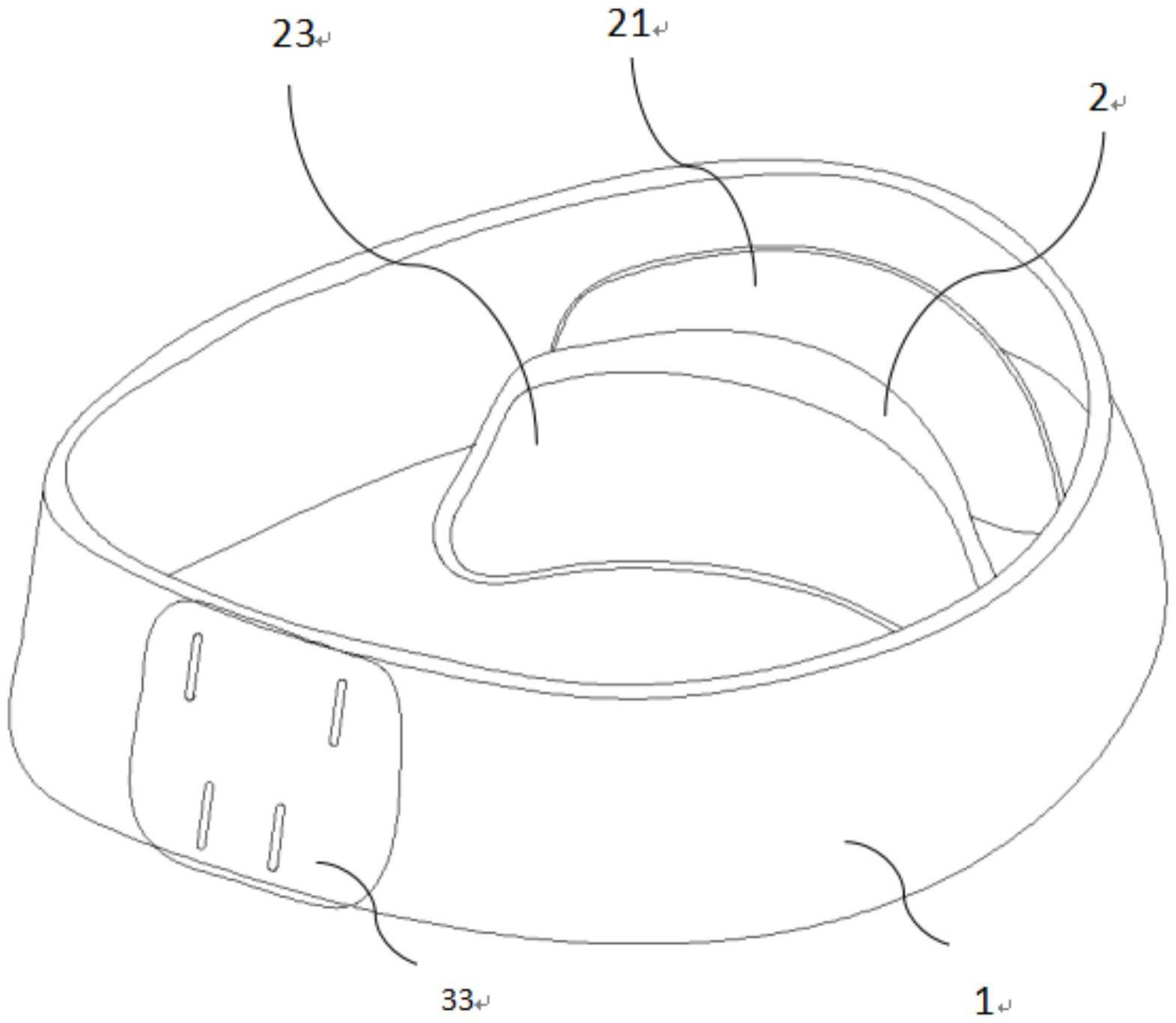

18.图1为本实用新型的结构示意图；
19.图2为本实用新型的带有拉带时的结构示意图；
20.图3为本实用新型的头靠结构示意图；
21.图4为本实用新型的异形通道结构示意图；
22.图5为本实用新型的拉带的结构示意图。
23.图中附图标记表示为：
24.1、头带主体；11、第二魔术勾面；2、头靠；21、塑料支撑件；22、第二魔术毛面；23、海绵；3、拉带；31、异形通道；32、拉手；33、塑料片；34、光滑织带；35、弹性结构。
具体实施方式
25.下面结合附图和具体实施例来对本实用新型进行详细说明。
26.参照图1至图5，本实施例的头带，包括一头带主体1，头带主体1具有弹性，通过飞织工艺织成锥形头带，头带主体1的前方内侧可拆卸连接有头靠2，头靠2用于与头戴式一体机连接；头带主体1内部设置有环状的异形通道31，异形通道31位于后脑位置设置有穿孔；异形通道31内部滑动设置有具有张紧力的拉带3，拉带3的两末端穿出异形通道31的穿孔外且设置有拉手32，拉手32通过pc片压合生成，拉手32与头带主体1的外侧面可拆卸固定，通过魔术贴或者卡扣等方便拆合的连接方式连接；通过抽拉拉手32，实现头带主体1的收紧，使得具有一定重量的头戴设备能够稳定的固定在头部。
27.优选的，拉带3和异形通道31的数量为两个，两个拉带3相互交叉设置，拉手32相向设置，使得在收紧头带本体时，拉带3将力均匀分布到头围上，避免出现受力不均匀，出现压迫头部以及箍不紧的情况。
28.优选的，拉带3上设置有拉手32，拉手32上设置有第一魔术勾面，头带主体1上设置有与其配合的第一魔术毛面；通过以上设置，能够快速实现收紧和解开头带本体1，更加便捷的穿戴头戴设备；同时还能够适应不同头围大小的用众。
29.优选的，拉带3和异形通道31的数量为两个，异形通道31呈斜拉式通道，两个拉带3相互交叉设置；通过设置成类似斜拉索桥式的通道，力学分布更加科学，使得拉带3在更高
强度的拉力下，维持稳定住头带形状，不出现松动。
30.优选的，拉带3分为三段，位于两侧的部分是没有弹性的光滑织带34，中间部分为一小段尼龙弹带制成的弹性结构35，弹性结构35和光滑织带34之间通过pc片和热熔胶压合固定；光滑织带保证了在异形通道31内顺畅移动，弹性结构35保证拉带3具有足够的弹性；弹性结构的中间点和头带主体1压合固定，不仅保证拉带两边对称，保证具有弹性的同时又能起到固定作用，使得拉带两侧的受力一致。
31.优选的，头带主体1和头靠2上分别设置有第二魔术勾面11和第二魔术毛面22；简单的拆解方式，能够进行快速的替换和连接。
32.优选的，头靠2内设置有塑料支撑件21，头靠2靠近额头的一面设置有海绵23；头靠2内的塑料支撑件21通过螺丝与头戴式一体机连接固定；通过设置的塑料支撑件21，将头戴设备的重量直接作用于头靠2上。
33.优选的，头带主体1的后方且位于拉手32之间的位置，设置有塑料片33；塑料片33上设置有通孔，拉带3的末端穿过通孔与头带主体1连接；塑料片33能够增强头带主体1的整体稳定性，同时塑料片33的刚性强度足，能够卡住拉手32，避免因操作不当，拉手32滑进异形通道31内。
34.工作原理：先将头戴式一体机产品与头靠2连接固定，头靠2通过第二魔术勾面11和第二魔术毛面22粘贴在头带主体1的内侧上；将组装好的头戴产品套在使用者的头上。为了使头带主体1更加贴合使用者的头围，需要将手伸至后脑部位，收紧拉带3。收紧拉带3后，通过拉手32上面的第一魔术勾面粘接到头带主体1上的第一魔术毛面上，就能固定住头戴产品，使得头带主体1更贴紧头部，保证头戴产品的稳定。通过拉带3的箍紧作用，将头戴式产品和人的头部紧密贴合，使头戴式产品的重心后移，保证产品在使用过程的稳定性。
35.以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
