1.本实用新型涉及笔袋技术领域，具体涉及一种多功能笔袋。


背景技术：

2.目前出现了一种多功能笔袋，除了收纳文具外，还可以作为手机支架等使用。现有的一种多功能笔袋，其结构如图1-3所示，包括设有袋口1a的袋体2a，袋体2a上设有可上下翻转且能将袋口1a打开或封闭的翻盖3a，袋体2a上还设有可分别与翻盖3a可拆卸连接的第一连接部4a和第二连接部5a，当翻盖3a与第一连接部4a连接时，翻盖3a将袋口1a封闭，当翻盖3a与第二连接部5a连接时，翻盖3a朝下且翻盖3a的内侧面朝外；袋口1a开设在袋体2a的上端面和前侧面上，翻盖3a的下边缘与袋口1a的下边缘相连，翻盖3a两侧与袋口1a两侧之间分别通过拉链6a连接，两根拉链6a的滑动件之间固定连接一悬挂带7a；翻盖3a包括由上而下依次可弯折连接的第一连接段8a、第二连接段9a和第三连接段10a，第一连接段8a上固定连接有母扣13a，第一连接部4a包括可与母扣13a配合的子扣，第一连接部4a固设在袋体2a的后侧面的上端，第二连接部5a包括固定在袋体2a的前侧面与下端面的连接处的带体12a，带体12a上固设有可与母扣13a配合的子扣；第二连接段9a的内侧面且靠近第一连接段8a的位置处固设有手机支撑架11a。该多功能笔袋具有多种使用形态，作为普通笔袋使用时，翻盖3a与第一连接部4a连接或分离，作为手机支架使用时，翻盖3a与第二连接部5a连接并使袋体2a站立，此时翻盖3a的内侧面朝外，从而能将手机放置在手机支撑架11a上使用。
3.但是现有的多功能笔袋存在以下技术问题：在翻盖3a上增设第一连接段8a以及在袋体2a后侧面增设第一连接部4a才能将袋口1a闭合，结构较为复杂；在作为手机支架使用时，由于第一连接段8a要弯折到底部，使得第二连接段9a的内侧面且靠近第一连接段8a的位置处还需要增设手机支撑架11a，进一步增加了结构的复杂性；除此之外，翻盖3a与第二连接部5a的连接是在翻盖3a弯折后与袋体2a前侧形成的狭小空间内安装完成的，安装使用也很不方便。


技术实现要素：

4.本实用新型要解决的技术问题是：提供一种结构简化、安装使用方便的多功能笔袋。
5.本实用新型的技术j9九游会真人的解决方案是：一种多功能笔袋，包括设有袋口的袋体，所述袋体上设有可上下翻转且能将袋口打开或封闭的翻盖，所述袋体上还设有与翻盖可拆卸连接的连接部，当翻盖与连接部连接时，翻盖朝下且翻盖的内侧面朝外，所述袋口开设在袋体的后上方，所述翻盖包括相互围合的后侧面、顶面、左侧面和右侧面，所述翻盖的下边缘与袋口的下边缘固连，且其余边缘均与袋口通过第一可开合结构相连，所述连接部包括第一带体和第二带体，所述第一带体的一端与翻盖相连，另一端为自由端且在该端设置第一连接件和第二连接件，所述第一连接件和第二连接件沿第一带体长度方向间隔设置且两者可拆式连接，所述第二带体横向设置在袋体的前侧面且两端固定在袋体上，所述第一带体的自由
端可由后至前绕过下翻的翻盖和袋体的底部并穿过第二带体而将第一连接件与第二连接件连接。
6.采用上述结构后，本实用新型具有以下优点：
7.本实用新型多功能笔袋的翻盖将除下边缘外的其余边缘均与袋口通过第一可开合结构相连，结构较为简单；设置翻盖由后侧面、顶面、左侧面和右侧面相互围合而成，可在翻盖下翻且翻盖的内侧面朝外时，利用翻盖本身即可形成稳固的手机支架，而无需额外增设手机支架，结构进一步简化；在变形为手机支架的过程中，第一带体是绕到袋体的前侧面来对第一连接件和第二连接件进行连接的，而袋体的前侧面没有任何阻碍，安装使用非常方便。
8.作为优选，所述第一带体与翻盖相连的一端设置第三连接件，所述第三连接件可与第一连接件或第二连接件可拆式连接。该设置可在作为普通笔袋使用时，连接第三连接件与第一连接件，或者第三连接件与第二连接件，而使第一带体首尾闭合形成环状，可用于手拎或悬挂，使用更方便，功能更多样。
9.作为优选，所述第一带体与翻盖相连的一端位于翻盖的后侧面与顶面的连接处。该设置可使第一带体用于手拎或悬挂时，保持袋体的稳定性。
10.作为优选，所述第二带体设置在袋体的前侧面的下部。该设置可减小第一带体的长度，且能使第一带体连接在第二带体上后更不易脱落。
11.作为优选，所述袋体的前侧面的下部设有前袋，所述第二带体设置在前袋上。该设置可增加收纳空间，使物品摆放更整齐。
12.作为优选，所述第二带体的中间位置左右间隔设置与袋体相连的第一缝合部和第二缝合部，以使第一带体的自由端穿过并限位在第二带体的第一缝合部与第二缝合部之间。该设置可使第一带体的自由端的左右位置得到限位，从而能与第二带体可靠连接而不易发生移位。
13.作为优选，所述翻盖的左侧面和右侧面均为倒立的直角三角形。该设置既可使翻盖上下翻转更容易，而且可使翻盖的底部与地面更好地贴合，从而保证翻盖能够稳定可靠地支撑袋体使其站立。
14.作为优选，所述翻盖的内侧面设有第一插袋。该设置可增加收纳空间，使物品摆放更整齐。
15.作为优选，所述第一插袋的开口处设置第二可开合结构。该设置可防止收纳在第一插袋内的物品在翻盖上下翻转时掉出。
16.作为优选，所述袋体的内侧面设有第二插袋。该设置可增加收纳空间，使物品摆放更整齐。
附图说明：
17.图1为现有多功能笔袋作为普通笔袋使用时的正面结构示意图；
18.图2为现有多功能笔袋作为普通笔袋使用时的背面结构示意图；
19.图3为现有多功能笔袋作为手机支架使用时的结构示意图；
20.图4为本实用新型多功能笔袋作为普通笔袋使用时的结构示意图；

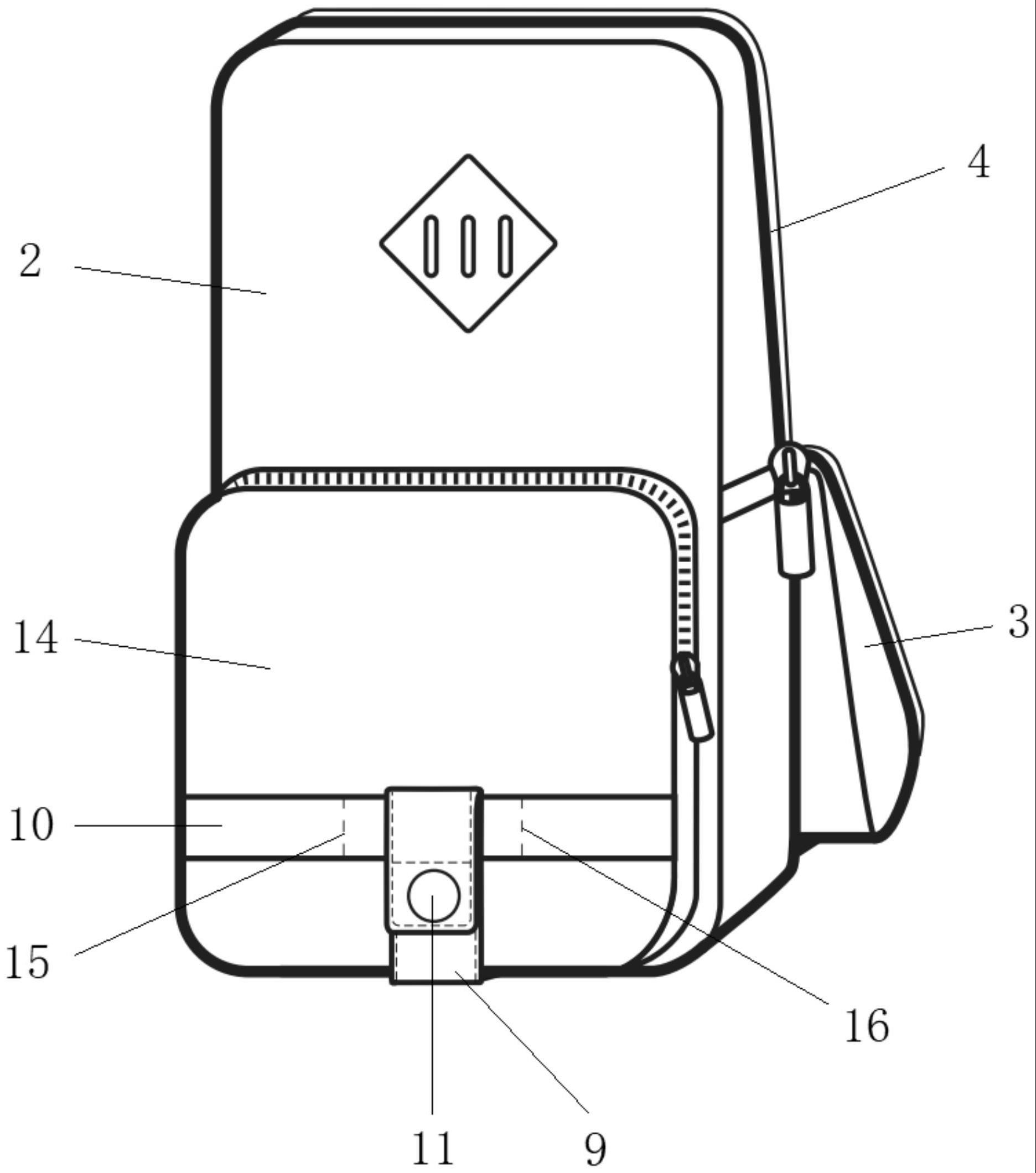

21.图5为本实用新型多功能笔袋作为手机支架使用时的正面结构示意图；
22.图6为本实用新型多功能笔袋作为手机支架使用时的背面结构示意图；
23.图7为本实用新型多功能笔袋作为手机支架使用时的侧视图；
24.图8为本实用新型多功能笔袋作为手机支架使用时的底视图；
25.现有技术图中：1a-袋口，2a-袋体，3a-翻盖，4a-第一连接部，5a-第二连接部，6a-拉链，7a-悬挂带，8a-第一连接段，9a-第二连接段，10a-第三连接段，11a-手机支撑架，12a-带体，13a-母扣；
26.本实用新型图中：1-袋口，2-袋体，3-翻盖，4-第一可开合结构，5-后侧面，6-顶面，7-左侧面，8-右侧面，9-第一带体，10-第二带体，11-第一连接件，12-第二连接件，13-第三连接件，14-前袋，15-第一缝合部，16-第二缝合部，17-第一插袋，18-第二可开合结构，19-第二插袋。
具体实施方式
27.下面结合附图，并结合实施例对本实用新型做进一步的说明。
28.实施例：
29.如图4-8所示，一种多功能笔袋，包括设有袋口1的袋体2，所述袋体2上设有可上下翻转且能将袋口1打开或封闭的翻盖3，所述袋体2上还设有与翻盖3可拆卸连接的连接部，当翻盖3与连接部连接时，翻盖3朝下且翻盖3的内侧面朝外，所述袋口1开设在袋体2的后上方，所述翻盖3包括相互围合的后侧面5、顶面6、左侧面7和右侧面8，所述翻盖3的下边缘与袋口1的下边缘固连，且其余边缘均与袋口1通过第一可开合结构4相连，所述连接部包括第一带体9和第二带体10，所述第一带体9的一端与翻盖3相连，另一端为自由端且在该端设置第一连接件11和第二连接件12，所述第一连接件11和第二连接件12沿第一带体9长度方向间隔设置且两者可拆式连接，所述第二带体10横向设置在袋体2的前侧面且两端固定在袋体2上，所述第一带体9的自由端可由后至前绕过下翻的翻盖3和袋体2的底部并穿过第二带体10而将第一连接件11与第二连接件12连接。
30.所述第一带体9与翻盖3相连的一端设置第三连接件13，所述第三连接件13可与第一连接件11或第二连接件12可拆式连接。
31.所述第一带体9与翻盖3相连的一端位于翻盖3的后侧面5与顶面6的连接处；所述第二带体10设置在袋体2的前侧面的下部；所述袋体2的前侧面的下部设有前袋14，所述第二带体10设置在前袋14上。
32.所述第二带体10的中间位置左右间隔设置与袋体2相连的第一缝合部15和第二缝合部16，以使第一带体9的自由端穿过并限位在第二带体10的第一缝合部15与第二缝合部16之间。
33.所述翻盖3的左侧面7和右侧面8均为倒立的直角三角形；所述翻盖3的内侧面设有第一插袋17；所述第一插袋17的开口处设置第二可开合结构18；所述袋体2的内侧面设有第二插袋19。
34.本实施例中，所述第一可开合结构4和第二可开合结构18均为拉链，所述第一连接件11为母扣，所述第二连接件12和第三连接件13为子扣，所述第一连接件11相比第二连接件12更靠近第一带体9的自由端的端部。
35.本实用新型多功能笔袋的工作原理如下：
36.作为普通笔袋使用时，如图4所示，将第一带体9的第一连接件11与第三连接件13连接，第一带体9首尾闭合形成环状，可用于手拎或悬挂；作为手机支架使用时，如图5-8所示，打开第一连接件11与第三连接件13，同时打开翻盖3的拉链，然后将第一带体9的自由端由后至前绕过打开的翻盖3和袋体2的底部，再将第一带体9的自由端穿过袋体2前侧面的第二带体10的第一缝合部15与第二缝合部16之间，最后将第一连接件11与第二连接件12连接，即可将第一带体9的自由端固定在第二带体10上，此时翻盖3下翻且翻盖3的内侧面朝外，下翻的翻盖3的顶面6与地面贴合，后侧面5与地面形成一定的夹角，从而可将袋体2稳定可靠地立起来，下翻且内侧面朝外的翻盖3自身也变形为手机支架，将手机的底部放置在翻盖3的顶面6的内侧壁上，将手机的顶部抵靠在翻盖3的后侧面5的内侧壁上，而翻盖3的左侧面7和右侧面8又可以限制手机的左右位置，从而可以保证手机稳固地放置在翻盖3内不易掉落。
