1.本实用新型涉及检测设备技术领域，具体为一种农产品微量元素检测设备。


背景技术：

2.有益和有害的微量元素的来源主要是农产品及其产地环境[13]。土壤、水、空气等产地环境中的微量元素都可通过农产品种植或养殖进入食物链，从而影响人们的营养健康和生命安全。因此，研究微量元素的准确分析方法，有助于阐明农产品及产地环境中微量元素的富集规律、解析“从农田到餐桌”全过程微量元素迁移转化机制，为保障农产品质量安全和高质量发展提供关键技术支撑。
[0003]
现有农产品及产地环境中微量元素检测方法主要包括光谱、质谱、色谱和电化学等方法。质谱法灵敏度高，分析范围广，样品用量小，可进行大批量检测和多元素的同时分析。
[0004]
现有技术中，采用质谱仪为农产品微量元素检测的设备，质谱仪在使用时，需要将检测样本放置在检测盒中进行检测，当一个样品的检测工作完毕后需要对检测盒清理，随后进行下一次的检测，但是，现有的检测盒盒体为矩形盒体，其内部的边角处为清理死角，影响清理效率，若是清理不净，残留物会影响下一次的检测，为此提出一种农产品微量元素检测设备。


技术实现要素：

[0005]
（一）解决的技术问题
[0006]
针对现有技术的不足，本实用新型提供了一种农产品微量元素检测设备，以解决上述背景技术中提出的问题。
[0007]
（二）技术方案
[0008]
为实现上述目的，本实用新型提供如下技术方案：一种农产品微量元素检测设备，包括检测设备机体和质谱仪其它必有结构，其中，质谱仪为现有技术，所述检测设备机体上端的一侧安装有旋转台，所述旋转台的上端安装有连接台，所述连接台的上端安装有检测盒，所述检测盒包括连接底环、底座和顶套管，所述顶套管的外部安装有四个沿环形均匀分布的第二固定块，所述底座的外部安装有四个沿环形均匀分布的第一固定块，所述第二固定块的内部转动安装有调节螺杆，且调节螺杆与第一固定块通过螺纹配合连接，所述连接底环内部下端的中间位置处设置有接水管，所述底座的内部设置有内水槽，且内水槽与接水管相连通。
[0009]
优选的，所述底座上端内部位于顶套管下端的一侧设置有环槽，且环槽与底座一体成型，所述内水槽的上端延伸至环槽的内部，环槽用于顶套管的安装。
[0010]
优选的，所述顶套管下端位于环槽内部的一侧安装有密封圈，且密封圈与顶套管固定连接，密封圈用于提高顶套管与底座之间的密封性。
[0011]
优选的，所述连接底环内部下端的左右两侧均设置有限位插孔，且限位插孔与连
接底环一体成型，限位插孔用于连接底环的固定。
[0012]
优选的，所述连接台上端内部的左右两侧均安装有电动插杆，且电动插杆与连接台固定连接，所述电动插杆与限位插孔相适配，电动插杆插入限位插孔使得连接底环被固定。
[0013]
优选的，所述调节螺杆外部上端的一侧安装有调节盘，且调节盘与调节螺杆固定连接，调节盘用于调节螺杆的转动。
[0014]
(三）有益效果
[0015]
与现有技术相比，本实用新型提供了一种农产品微量元素检测设备，具备以下有益效果：
[0016]
在需要清理检测盒时，将检测盒取下，随后旋转调节盘使得调节螺杆转动，调节螺杆脱离第一固定块，从而使得底座与顶套管分离，采用底座与顶套管分离的方式使其清洁死角分离，以便清理，随后将水源管道接入接水管，水流进入内水槽后从环槽处流出对环槽的内部进行清理，通过上述方式使得底座的清理更加方便，解决了背景技术中现有检测盒内部死角不易清理的问题。
附图说明
[0017]

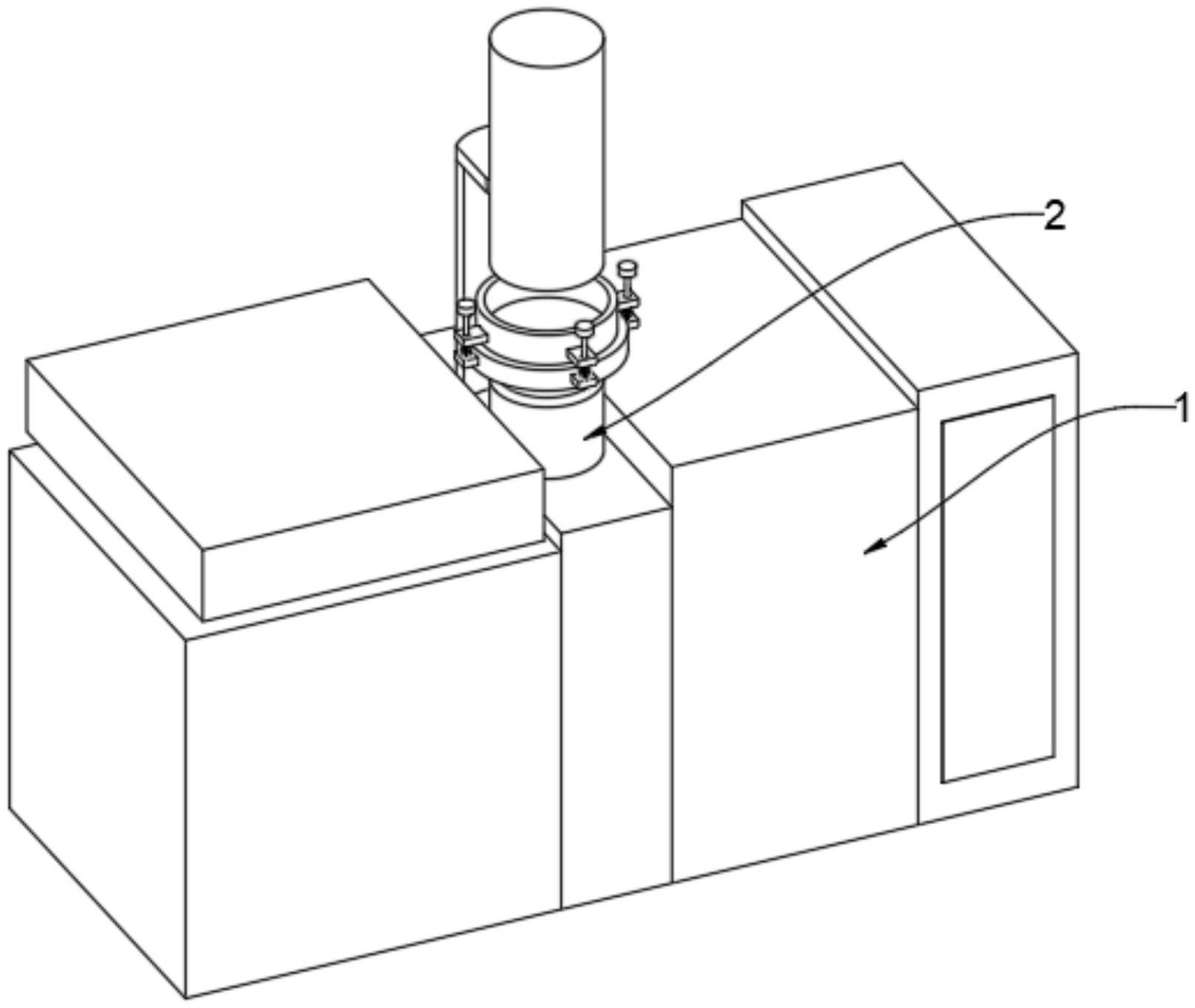

图1为本实用新型整体结构立体图；
[0018]
图2为本实用新型底座与顶套管分离状态立体图；
[0019]
图3为本实用新型检测盒剖视图。
[0020]
图中：1、检测设备机体；2、旋转台；3、连接台；4、电动插杆；5、连接底环；6、限位插孔；7、底座；8、接水管；9、内水槽；10、顶套管；11、密封圈；12、第一固定块；13、第二固定块；14、调节螺杆；15、调节盘；16、环槽。
实施方式
[0021]
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
[0022]
本实用新型提供一个技术方案，一种农产品微量元素检测设备，请参阅图1、图2和图3，包括检测设备机体1和质谱仪其它必有结构，其中，质谱仪为现有技术，检测设备机体1上端的一侧安装有旋转台2，旋转台2的上端安装有连接台3，连接台3的上端安装有检测盒，检测盒包括连接底环5、底座7和顶套管10，顶套管10的外部安装有四个沿环形均匀分布的第二固定块13，底座7的外部安装有四个沿环形均匀分布的第一固定块12，第二固定块13的内部转动安装有调节螺杆14，且调节螺杆14与第一固定块12通过螺纹配合连接，连接底环5内部下端的中间位置处设置有接水管8，底座7的内部设置有内水槽9，且内水槽9与接水管8相连通。
[0023]
使用时，将检测盒取下，随后旋转调节盘15使得调节螺杆14转动，调节螺杆14脱离第一固定块12，从而使得底座7与顶套管10分离，采用底座7与顶套管10分离的方式使其清洁死角分离，以便清理，随后将水源管道接入接水管8，水流进入内水槽9后从环槽16处流出
对环槽16的内部进行清理。需要说明的是，为了节省篇幅，突出本专利创新要素，本方案是在现有的质谱仪的基础上，对其非检测相关结构进行的改进，如质谱仪、旋转台2、电动插杆4等一些常规设备，不在本专利中进行赘述。
[0024]
请参阅图2和图3，底座7上端内部位于顶套管10下端的一侧设置有环槽16，且环槽16与底座7一体成型，内水槽9的上端延伸至环槽16的内部，环槽16用于顶套管10的安装。
[0025]
请参阅图3，顶套管10下端位于环槽16内部的一侧安装有密封圈11，且密封圈11与顶套管10固定连接，密封圈11用于提高顶套管10与底座7之间的密封性。
[0026]
请参阅图2和图3，连接底环5内部下端的左右两侧均设置有限位插孔6，且限位插孔6与连接底环5一体成型，限位插孔6用于连接底环5的固定。
[0027]
请参阅图2和图3，连接台3上端内部的左右两侧均安装有电动插杆4，且电动插杆4与连接台3固定连接，电动插杆4与限位插孔6相适配，电动插杆4插入限位插孔6使得连接底环5被固定。
[0028]
请参阅图2和图3，调节螺杆14外部上端的一侧安装有调节盘15，且调节盘15与调节螺杆14固定连接，调节盘15用于调节螺杆14的转动。
[0029]
本装置的工作原理：在使用检测盒时，收入电动插杆4取消电动插杆4与限位插孔6的连接，从而取消了对连接底环5的连接，以便将检测盒取下，将需要进行检测的农产品放置在检测盒的内部，随后将检测盒复位，开启电动插杆4插入限位插孔6将连接底环5固定，随后通过检测设备机体1的检测结构进行检测，在需要清理检测盒时，将检测盒取下，随后旋转调节盘15使得调节螺杆14转动，调节螺杆14脱离第一固定块12，从而使得底座7与顶套管10分离，采用底座7与顶套管10分离的方式使其清洁死角分离，以便清理，随后将水源管道接入接水管8，水流进入内水槽9后从环槽16处流出对环槽16的内部进行清理。
[0030]
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
[0031]
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
