1.本技术主要涉及电池技术领域，具体涉及一种传感器固定装置、温度采集装置以及电池组。


背景技术：

2.随着经济的发展和科技的进步，锂电池作为最清洁的二次能源之一，受到人们广泛的青睐。锂电池具有重量轻、储能大、功率大、无污染、寿命长、自放电系数小、温度适应范围广等优点，因此逐渐受到人们的青睐，在储能及动力电池领域也逐渐取代了其它的传统电池。在电池技术领域，常需要使用温度传感器来采集电池模组中电芯的温度，以确保电池的使用安全。
3.然而，现有技术中，温度传感器与电芯的侧壁贴合度较差，导致采集到电芯的温度准确度较低。


技术实现要素：

4.本技术提供一种传感器固定装置、温度采集装置以及电池组，旨在解决现有技术中采集到电芯的温度准确度较低的问题。
5.第一方面，本技术提供一种传感器固定装置，所述传感器固定装置用于固定温度传感器，所述传感器固定装置包括固定架和外壳；
6.所述固定架包括第一安装框和位于所述第一安装框内的第二安装框，所述第一安装框的内壁伸出设有弹性部，所述第二安装框的两侧外壁分别连接于所述第一安装框的两侧内壁，所述外壳位于所述第一安装框内，所述外壳用于收容所述温度传感器，所述外壳伸入所述第二安装框且与所述第二安装框滑动连接，所述第二安装框的内壁凸设有多个沿预设方向延伸的导向凸筋，多个所述导向凸筋围绕间隔设置；
7.当所述外壳与电芯侧壁接触时，所述弹性部挤压所述外壳以将所述外壳挤压贴附于所述电芯侧壁。
8.可选地，所述外壳上设有感温面，所述感温面用于贴合电芯的侧壁，所述感温面为与电芯侧壁匹配的仿电芯曲面。
9.可选地，所述外壳上伸出设有限位部，所述感温面和所述限位部伸出的一端分别位于所述第一安装框的两侧；当所述感温面与所述电芯侧壁分离时，所述弹性部沿预设方向抵持所述外壳，所述第一安装框抵持所述限位部沿与所述预设方向相反的方向抵持所述外壳，以将所述外壳固定。
10.可选地，所述外壳包括收容部和感温部，所述收容部用于收容温度传感器，所述感温部的一侧连接于所述收容部，所述感温面设置于所述感温部的另一侧，所述感温部的一侧伸出设有所述限位部，当所述感温面与所述电芯侧壁分离时，所述弹性部沿所述预设方向抵持所述感温部，所述第一安装框抵持所述限位部，所述第一安装框沿与所述预设方向相反的方向抵持所述外壳，以将所述外壳固定。
11.可选地，所述限位部包括连接杆和所述连接杆一端向外翻起的挡块，所述连接杆沿所述预设方向的相反方向伸出，所述连接杆的另一端连接于所述感温部的一侧，所述挡块远离所述连接杆的侧面为倾斜于所述预设方向的斜面，所述第一安装框抵持所述挡块，所述第一安装框沿与所述预设方向相反的方向抵持所述外壳。
12.可选地，所述第一安装框包括相对设置的两个立柱和相对设置的盖板和底板，所述立柱的两端分别连接所述盖板的表面和所述底板的表面，所述底板远离所述盖板的一侧凸设有连接件，所述连接件用于固定所述固定架，所述连接件的横截面为非圆形。
13.可选地，所述感温部的一侧设有至少两个所述限位部，至少两个所述限位部分别位于所述收容部的两侧。
14.第二方面，本技术提供一种温度采集装置，所述温度采集装置包括温度传感器和第一方面任意一项所述的传感器固定装置，所述温度传感器固定于所述传感器固定装置内。
15.可选地，所述温度采集装置还包括线束和连接器，所述线束的两端分别连接于所述温度传感器和所述连接器，所述连接器通过所述线束获取所述温度传感器的采集数据并上传。
16.第三方面，本技术提供一种电池组，所述电池组包括多个电芯，多个所述电芯之间安装有第一方面任意一项所述的传感器固定装置。
17.本技术提供一种传感器固定装置、温度采集装置以及电池组，该传感器固定装置用于固定温度传感器，传感器固定装置包括固定架和外壳；固定架包括第一安装框和位于第一安装框内的第二安装框，第一安装框的内壁伸出设有弹性部，第二安装框的两侧外壁分别连接于第一安装框的两侧内壁，外壳位于第一安装框内，外壳用于收容温度传感器，外壳伸入第二安装框且与第二安装框滑动连接，第二安装框的内壁凸设有多个沿预设方向延伸的导向凸筋，多个导向凸筋围绕间隔设置；当外壳与电芯侧壁接触时，弹性部挤压外壳以将外壳挤压贴附于电芯侧壁。本技术传感器固定装置由于外壳与第二安装框滑动连接，第二安装框内壁凸设有导向凸筋，一方面导向凸筋可以为外壳提供导向作用，引导外壳在预设方向上滑动，另一方面间隔设置导向凸筋可以避免外壳侧壁与第二安装框之间完全贴合时摩擦力过大使弹性部无法紧密挤压外壳，从而可以提高外壳与电芯侧壁的贴合紧密度，从而提高电芯的温度采集准确度。
附图说明
18.为了更清楚地说明本技术实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本技术的一些实施例，对于本领域技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。
19.图1是本技术实施例提供的传感器固定装置一实施例的整体结构示意图；

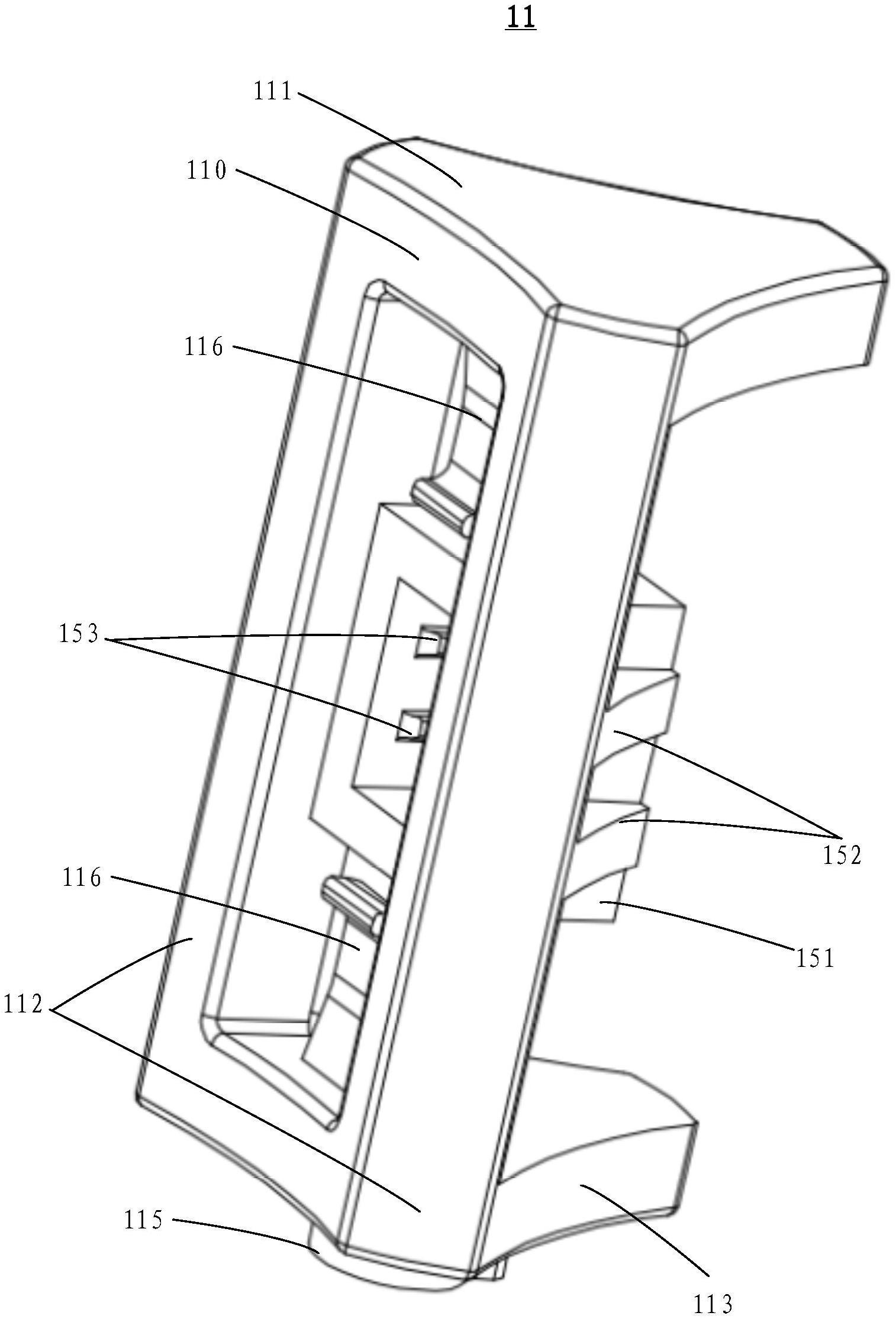

20.图2是本技术实施例提供的传感器固定装置一实施例中固定架的结构示意图；
21.图3是本技术实施例提供的传感器固定装置一实施例中固定架的侧面结构示意图；
22.图4是本技术实施例提供的传感器固定装置一实施例中固定架的仰视结构示意
图；
23.图5是本技术实施例提供的传感器固定装置一实施例中外壳的结构示意图；
24.图6是本技术实施例提供的传感器固定装置一实施例中外壳的侧面结构示意图；
25.图7是本技术实施例提供的温度采集装置一实施例的整体结构示意图；
26.图8是本技术实施例提供的温度采集装置一实施例的剖面结构示意图；
27.图9是本技术实施例提供的温度采集装置一实施例应用于三个电芯的整体结构示意图；
28.图10是本技术实施例提供的温度采集装置一实施例应用于三个电芯的仰视结构示意图；
29.图11是本技术实施例提供的电池组一实施例的结构示意图。
具体实施方式
30.下面将结合本技术实施例中的附图，对本技术实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本技术一部分实施例，而不是全部的实施例。基于本技术中的实施例，本领域技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本技术保护的范围。
31.在本技术的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本技术和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本技术的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个特征。在本技术的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。
32.在本技术中，“示例性”一词用来表示“用作例子、例证或说明”。本技术中被描述为“示例性”的任何实施例不一定被解释为比其它实施例更优选或更具优势。为了使本领域任何技术人员能够实现和使用本技术，给出了以下描述。在以下描述中，为了解释的目的而列出了细节。应当明白的是，本领域普通技术人员可以认识到，在不使用这些特定细节的情况下也可以实现本技术。在其它实例中，不会对公知的结构和过程进行详细阐述，以避免不必要的细节使本技术的描述变得晦涩。因此，本技术并非旨在限于所示的实施例，而是与符合本技术所公开的原理和特征的最广范围相一致。
33.本技术实施例提供一种传感器固定装置、温度采集装置以及电池组，该传感器固定装置用于固定温度传感器，传感器固定装置包括固定架和外壳；固定架包括第一安装框，第一安装框的内壁伸出设有弹性部；外壳位于第一安装框内，外壳用于收容温度传感器，外壳上设有感温面，感温面用于贴合电芯的侧壁，感温面为与电芯侧壁匹配的仿电芯曲面；当感温面与电芯侧壁接触时，弹性部挤压外壳以将感温面挤压贴附于电芯侧壁。以下分别进行详细说明。
34.结合图1至图6，本技术提供一种传感器固定装置，传感器固定装置10用于固定温度传感器，传感器固定装置10包括固定架11和外壳12。其中，固定架11和外壳12均可采用
pbt材质。pbt，聚对苯二甲酸丁二酯是对苯二甲酸和1,4-丁二醇缩聚制成的聚酯，是重要的热塑性聚酯，五大工程塑料之一。聚对苯二甲酸丁二酯为乳白色半透明到不透明、半结晶型热塑性聚酯，具有高耐热性。不耐强酸、强碱，能耐有机溶剂，可燃，高温下分解。聚对苯二甲酸丁二酯在汽车、机械设备、精密仪器部件、电子电器、纺织等领域得到广泛的应用。此材质具有高耐热性、耐疲劳性和低摩擦系数等优良性能。
35.本技术实施例中，固定架11包括第一安装框110，第一安装框110的内壁伸出设有弹性部116。弹性部116可以为弹片或者弹簧。外壳12位于第一安装框110内，外壳12用于收容温度传感器。当外壳12与电芯侧壁接触时，弹性部116挤压外壳12以将外壳12挤压贴附于电芯侧壁。外壳12上设有感温面141，感温面141用于贴合电芯的侧壁，感温面141为与电芯侧壁匹配的仿电芯曲面；当感温面141与电芯侧壁接触时，弹性部116挤压外壳12以将感温面141挤压贴附于电芯侧壁。弹性部116可以将感温面141按压于电芯的侧壁上，使得感温面141可以和电芯的侧壁紧密接触，并且感温面141为与电芯侧壁匹配的仿电芯曲面，提高了感温面141与电芯侧壁的贴合准确度。提高温度采集的准确性。
36.本技术实施例中，固定架11包括位于第一安装框110内的第二安装框151，第二安装框151的两侧外壁分别连接于第一安装框110的两侧内壁，当感温部14伸入第一安装框110内时，收容部13伸入第二安装框151且与第二安装框151滑动连接。第二安装框151的内壁凸设有多个沿预设方向延伸的导向凸筋153，多个导向凸筋153间隔设置。通过设置多个导向凸筋153可以引导收容部13穿过第二安装框151的内壁。本技术传感器固定装置由于外壳与第二安装框滑动连接，第二安装框内壁凸设有导向凸筋，一方面导向凸筋可以为外壳提供导向作用，引导外壳在预设方向上滑动，另一方面间隔设置导向凸筋可以避免外壳侧壁与第二安装框之间完全贴合时摩擦力过大使弹性部无法紧密按压挤压外壳，从而可以提高感温面与电芯侧壁的贴合紧密度，从而提高电芯的温度采集准确度。
37.其中，感温面141为与电芯侧壁匹配的仿电芯曲面。例如，若电芯的侧壁为平面，则感温面141为平面；若电芯为圆柱电芯，电芯的侧壁为圆弧面，则感温面141为与电芯侧壁相同的圆弧面。
38.本技术实施例中，外壳12上伸出设有限位部142。当外壳12伸入第一安装框110时，限位部142穿过第一安装框110，感温面141和限位部142伸出的一端分别位于第一安装框110的两侧，当感温部14与电芯侧壁分离时，弹性部116沿预设方向抵持外壳12，第一安装框110抵持限位部142沿与预设方向相反的方向抵持外壳12，将外壳12固定。由于外壳12被弹性部116抵持在第一安装框110内，弹性部116可以将感温面141按压于电芯的侧壁上，使得感温面141可以和电芯的侧壁紧密接触，提高温度采集的准确性。
39.其中，温度传感器可以为ntc温度传感器。ntc温度传感器是一种热敏电阻、探头，其原理为：电阻值随着温度上升而迅速下降。其通常由2或3种金属氧化物组成，混合在类似流体的粘土中，并在高温炉内锻烧成致密的烧结陶瓷。实际尺寸十分灵活，它们可小至0.010英寸或很小的直径。
40.本技术实施例中，外壳12包括收容部13和感温部14，收容部13用于收容温度传感器，感温部14的一侧连接于收容部13，感温面141设置于感温部14的另一侧，感温部14的一侧伸出设有限位部142，当感温部14与电芯侧壁分离时，限位部142和收容部13穿过第一安装框110，弹性部116沿预设方向抵持感温部14，第一安装框110抵持限位部142，第一安装框
110沿与预设方向相反的方向抵持外壳12，将外壳12固定。具体的，感温部14为矩形板，感温部14的拐角设有倒角。
41.本技术实施例中，固定架11还包括加固件152，加固件152连接第二安装框151的外壁和第一安装框110抵持限位部142的一侧。加固件152的一侧连接第二安装框151的外壁，加固件152的另一侧连接第一安装框110抵持限位部142的一侧。具体的，加固件152为直角加固板，加固件152的数量为4个，4个加固件152分别设置在第二安装框151的两侧。通过设置加固件152可以提高固定架11的强度。
42.本技术实施例中，限位部142包括连接杆143和连接杆143一端向外翻起的挡块144，连接杆14沿预设方向的相反方向伸出，连接杆143的另一端连接于感温部14的一侧，挡块144远离连接杆143的侧面为倾斜于预设方向的斜面，第一安装框110抵持挡块144，第一安装框110沿与预设方向相反的方向抵持外壳12。当感温部14伸入第一安装框110内时，限位部142和收容部13穿过第一安装框110，限位部142上的挡块144在其上的斜面引导下穿过第一安装框110。挡块144远离连接杆143的侧面为倾斜于预设方向的斜面，可以便于限位部142穿过第一安装框110。
43.本技术实施例中，第一安装框110包括相对设置的两个立柱112和相对设置的盖板111和底板113，立柱112的两端分别连接盖板111的表面和底板113的表面，底板113远离盖板111的一侧凸设有连接件115，连接件115用于固定固定架11，连接件115的横截面为非圆形。连接件115的横截面为非圆形，可以将固定架11上的连接件115插入预设位置，将固定架11固定在预设位置，避免固定架11转动。
44.在一个具体的实施例中，电芯为圆柱电芯，电芯的侧壁为圆弧面，则感温面141为与电芯侧壁相同的圆弧面。具体的，盖板111包括三个板侧边沿，3个板侧边沿分别为与电芯侧壁相同的圆弧面。
45.本技术实施例中，感温部14的一侧设有至少两个限位部142，至少两个限位部142分别位于收容部13的两侧。具体的，感温部14的一侧设有4个限位部142，4个限位部142分设在收容部13的两侧。
46.进一步的，参阅图7和图8，本技术还提供一种温度采集装置，温度采集装置包括温度传感器23和上述任一实施例中的传感器固定装置10，温度传感器23固定于传感器固定装置10内。
47.进一步的，温度采集装置还包括线束21和连接器22，线束21的两端分别连接于温度传感器23和连接器22，连接器22通过线束21获取温度传感器23的采集数据并上传。线束21和连接器22用于传递信号，线束21采用上下叠成的双并线结构，这个能够减少线束21占用空间，有利于线束21布置在电芯间，线束21长短可根据温度传感器23放置位置和模组长度进行相应调整，有利于整个模组中任意电芯温度的采集。
48.进一步的，收容部13内收容有环氧树脂层24，环氧树脂层24中空，环氧树脂层24用于包裹温度传感器23。环氧树脂层24包裹温度传感器23，可以保护温度传感器23。
49.进一步的，参阅图9和图10，以3个电芯30为例，在一个具体的实施例中，电芯30为圆柱体，电芯30的表面为圆弧面，感温面141为与电芯30表面相同的圆弧面，即感温面141的曲率与电芯30表面的曲率相同，可以完全贴合。盖板111和底板113均包括三个板侧边沿，3个板侧边沿分别为与电芯30表面相同的圆弧面。将传感器固定装置10设置在由三个电芯30
围设形成的间隙位置时，感温面141与其中一个电芯30的侧壁贴合，盖板111和底板113上的三个板侧边沿分别与三个电芯30的侧壁相贴合，极大地减小了间隙的体积，甚至可以无需特意留出放置传感器固定装置10的空间，直接使三个电芯30的侧壁依次互相贴合，然后将传感器固定装置10放置在三个电芯30之间的间隙处即可，极大程度上减小了电池组的整体体积，进而为提高电池能力密度提供了有力保障。
50.进一步的，参阅图11，本技术还提供一种电池组100，电池组100包括多个电芯30，多个电芯30之间安装有上述任意一项的传感器固定装置10。具体的，电池组100包括电池板40，多个电芯30阵列分布于电池板40上，电池板40上设有与连接件115匹配的定位孔，传感器固定装置10通过连接件115插在电池板40上的定位孔。
51.本技术提供一种传感器固定装置、温度采集装置以及电池组，该传感器固定装置用于固定温度传感器，传感器固定装置包括固定架和外壳；固定架包括第一安装框和位于第一安装框内的第二安装框，第一安装框的内壁伸出设有弹性部，第二安装框的两侧外壁分别连接于第一安装框的两侧内壁，外壳位于第一安装框内，外壳用于收容温度传感器，外壳伸入第二安装框且与第二安装框滑动连接，第二安装框的内壁凸设有多个沿预设方向延伸的导向凸筋，多个导向凸筋围绕间隔设置；当感温面与电芯侧壁接触时，弹性部挤压外壳以将外壳挤压贴附于电芯侧壁。本技术传感器固定装置由于外壳与第二安装框滑动连接，第二安装框内壁凸设有导向凸筋，一方面导向凸筋可以为外壳提供导向作用，引导外壳在预设方向上滑动，另一方面间隔设置导向凸筋可以避免外壳侧壁与第二安装框之间完全贴合时摩擦力过大使弹性部无法紧密挤压外壳，从而可以提高外壳与电芯侧壁的贴合紧密度，从而提高电芯的温度采集准确度。
52.以上对本技术实施例进行了详细介绍，本文中应用了具体个例对本技术的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本技术的方法及其核心思想；同时，对于本领域的技术人员，依据本技术的思想，在具体实施方式及应用范围上均会有改变之处，综上所述，本说明书内容不应理解为对本技术的限制。
