1.本实用新型涉及耐盐雾测试设备技术领域,尤其涉及一种漆层耐盐雾性能测试装置。
背景技术:2.防护漆在生产后需要对漆层耐盐雾性能进行检测,一般通过把防护漆喷涂在载板上,并把干燥后的防护漆放置在盐雾试验箱中进行漆层耐盐雾测定,确定防护漆的防护性能。
3.目前用于漆层耐盐雾性能测试装置的盐雾试验箱在使用时,锥形透明罩表面会附着大量水珠,导致研究人员不便观察盐雾试验箱内部漆层试验情况,而且传统的盐雾试验箱内盐雾流动性较差,与防护漆室外使用环境差别较大,影响漆层耐盐雾性能测定的准确性,进而影响漆层耐盐雾性能测试装置的测试效果。
4.为此,我们提出一种漆层耐盐雾性能测试装置来解决上述问题。
技术实现要素:5.本实用新型的目的是针对上述问题,而提出的一种漆层耐盐雾性能测试装置。
6.为了实现上述目的,本实用新型采用了如下技术方案:
7.一种漆层耐盐雾性能测试装置,包括盐雾试验箱主体和锥形透明罩,所述盐雾试验箱主体的外壁固定连接有水箱,所述水箱的上表面固定连接有抽泵,所述抽泵的输入端固定连通有三通换向阀,所述三通换向阀的一侧输入端穿过水箱的顶端内壁,并固定连接有延伸管,所述抽泵的输出端固定连通有软管,所述软管的顶端固定连通有控制阀,所述控制阀的侧端穿过锥形透明罩的顶端内壁,并固定连通有空心杆,所述空心杆的底端倾斜固定连通有多组对称分布的喷气管,所述锥形透明罩的外壁固定连通有排气组件,所述软管的管壁固定连通有辅助机构。
8.优选的,所述排气组件包括与锥形透明罩侧壁固定连通的l形排气管,所述l形排气管的内壁固定连接有海绵过滤芯,所述l形排气管的顶端开设有排气孔。
9.优选的,所述辅助机构包括与软管外壁固定连通的支管,所述支管的顶端固定连通有喷气枪头。
10.优选的,所述水箱的上表面开设有添加孔,且添加孔的孔壁连接有封口塞。
11.优选的,所述三通换向阀的另一侧输入端固定套接有过滤海绵罩。
12.优选的,所述盐雾试验箱主体的底端外壁均固定连接有防滑橡胶支撑块。
13.与现有技术相比,本实用新型提供了一种漆层耐盐雾性能测试装置,具备以下有益效果:
14.1、该漆层耐盐雾性能测试装置,通过设置的抽泵、软管、控制阀和排气机构,当盐雾试验箱主体工作的时候,通过三通换向阀和抽泵首先空气输送到软管中,接着空气沿着锥形透明罩内壁喷出,并清理锥形透明罩附着的水珠,进而方便研究人员观察漆层耐盐雾
测定的情况,而且空气能够增加盐雾试验箱主体盐雾的流速,并模拟防护漆室外的使用环境,该机构使漆层耐盐雾性能测试装置具有清理锥形透明罩内壁水珠能力,并方便研究人员观察漆层耐盐雾试验的具体情况,而且能够调节盐雾的流速,提高漆层耐盐雾性能测试装置测定的准确性,进而提高装置的测试效果。
15.2、该漆层耐盐雾性能测试装置,通过设置的水箱、延伸管和三通换向阀,当装置测定完毕后需要清理时,调整三通换向阀,并关闭控制阀,抽泵通过三通换向阀和延伸管抽吸水箱内水体,水体通过软管、支管和喷水枪头对盐雾试验箱内部进行清洗,清洗过程简便高速,该机构使漆层耐盐雾性能测试装置具有便捷清洗的功能,提高装置试验的便捷性。
16.该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现,本实用新型使漆层耐盐雾性能测试装置具有清理锥形透明罩内壁水珠的能力,并方便研究人员观察漆层耐盐雾试验的具体情况,而且能够调节盐雾的流速,提高漆层耐盐雾性能测试装置测定的准确性,进而提高装置的测试效果,而且漆层耐盐雾性能测试装置还具有便捷清洗的功能,提高装置试验的便捷性。
附图说明

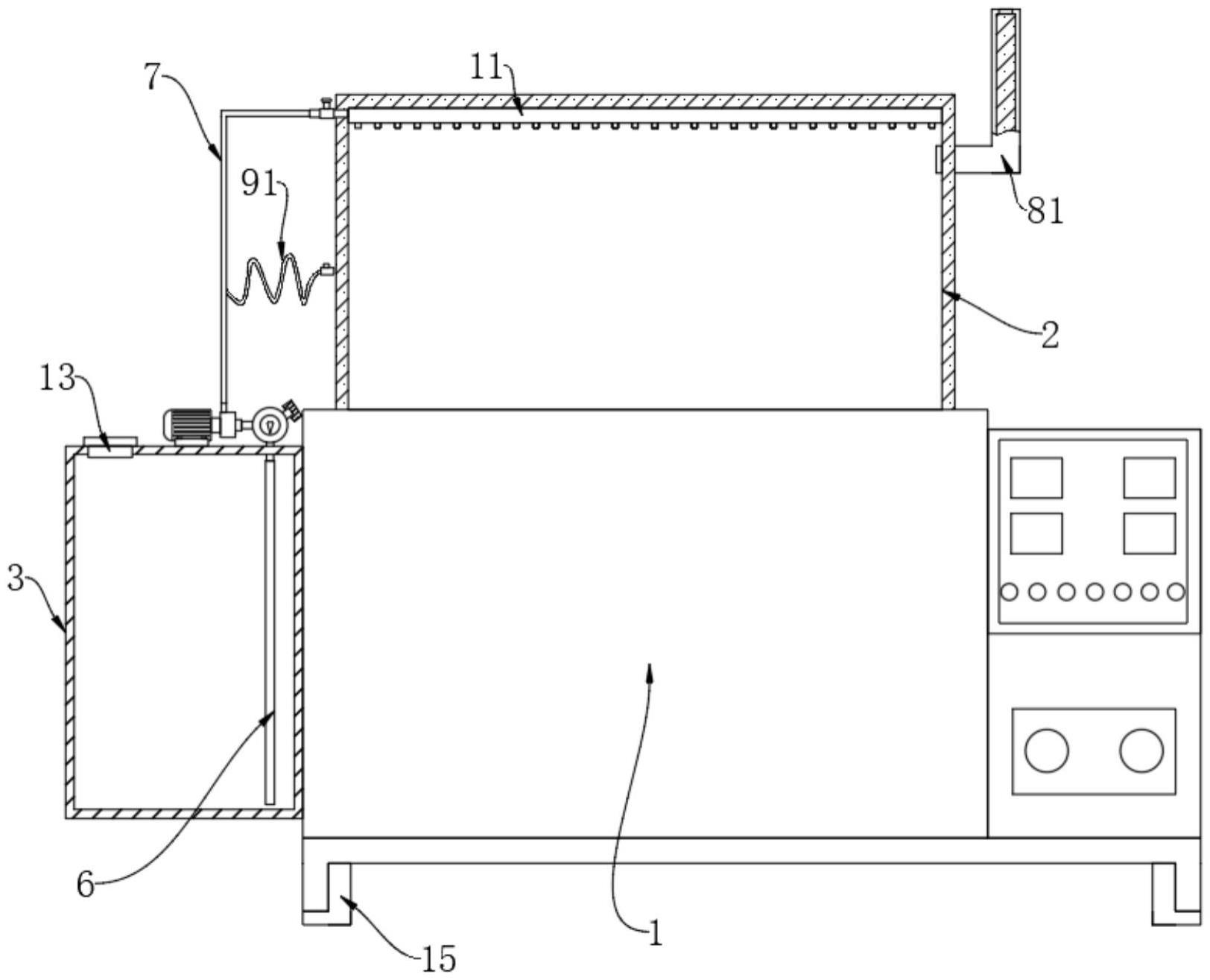

17.图1为本实用新型提出的一种漆层耐盐雾性能测试装置的结构示意图;
18.图2为本实用新型提出的一种漆层耐盐雾性能测试装置中锥形透明罩侧视的结构示意图;
19.图3为本实用新型提出的一种漆层耐盐雾性能测试装置中局部放大的结构示意图。
20.图中:1、盐雾试验箱主体;2、锥形透明罩;3、水箱;4、抽泵;5、三通换向阀;6、延伸管;7、软管;8、排气组件;81、l形排气管;82、海绵过滤芯;83、排气孔;9、辅助机构;91、支管;92、喷气枪头;10、控制阀;11、空心杆;12、喷气管;13、封口塞;14、过滤海绵罩;15、防滑橡胶支撑块。
具体实施方式
21.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。
22.实施例1,如图1-3所示,一种漆层耐盐雾性能测试装置,包括盐雾试验箱主体1和锥形透明罩2,盐雾试验箱主体1的底端外壁均固定连接有防滑橡胶支撑块15,防滑橡胶支撑块15能够提高装置放置的稳定性,盐雾试验箱主体1的外壁固定连接有水箱3,水箱3的上表面开设有添加孔,且添加孔的孔壁连接有封口塞13,打开封口塞13能够方便对水箱3内水体进行补充,水箱3的上表面固定连接有抽泵4,抽泵4的输入端固定连通有三通换向阀5,三通换向阀5的另一侧输入端固定套接有过滤海绵罩14,过滤海绵罩14能够对三通换向阀5吸入的空气进行过滤,保证吸入的空气洁净。
23.三通换向阀5的一侧输入端穿过水箱3的顶端内壁,并固定连接有延伸管6,抽泵4的输出端固定连通有软管7,软管7的顶端固定连通有控制阀10,控制阀10的侧端穿过锥形透明罩2的顶端内壁,并固定连通有空心杆11,空心杆11的底端倾斜固定连通有多组对称分
布的喷气管12。
24.锥形透明罩2的外壁固定连通有排气组件8,排气组件8包括与锥形透明罩2侧壁固定连通的l形排气管81,l形排气管81的内壁固定连接有海绵过滤芯82,l形排气管81的顶端开设有排气孔83,多余的空气通过排气组件8排出,海绵过滤块82能够防止盐雾溢出。
25.实施例2在实施例1的基础上,如图1和图3所示,软管7的管壁固定连通有辅助机构9,辅助机构9包括与软管7外壁固定连通的支管91,支管91的顶端固定连通有喷气枪头92,该机构使漆层耐盐雾性能测试装置具有便捷清洗的功能,提高装置试验的便捷性,抽泵4通过控制开关与外部电源电性连接,此电性连接为现有技术,且属于本领域人员惯用技术手段,因此不加以赘述。
26.本实用新型中,当盐雾试验箱主体1工作的时候,通过三通换向阀5和抽泵4首先空气输送到软管7中,接着空气通过控制阀10、空心杆11和喷气管12喷出,气流沿着锥形透明罩2内壁喷出,并清理锥形透明罩2附着的水珠,进而方便研究人员观察漆层耐盐雾测定的情况,而且空气能够增加盐雾试验箱主体盐雾的流速,空气量通过控制阀10控制,并模拟防护漆室外的使用环境,多余的空气通过排气组件8排出,海绵过滤块82能够防止盐雾溢出,该机构使漆层耐盐雾性能测试装置具有清理锥形透明罩2内壁水珠能力,并方便研究人员观察漆层耐盐雾试验的具体情况,而且能够调节盐雾的流速,提高漆层耐盐雾性能测试装置测定的准确性,进而提高装置的测试效果,当装置测定完毕后需要清理时,调整三通换向阀5,并关闭控制阀10,抽泵4通过三通换向阀5和延伸管6抽吸水箱3内水体,水体通过软管7、支管91和喷水枪头对盐雾试验箱内部进行清洗,清洗过程简便高速,该机构使漆层耐盐雾性能测试装置具有便捷清洗的功能,提高装置试验的便捷性。
27.以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
