1.本实用新型涉及衣物护理技术领域，尤其涉及衣物护理机等离子除菌装置。


背景技术：

2.随着人们物质文化水平的日益提高，人们对对健康的要求也越来越高，衣物护理机因其能快捷、健康的护理衣物功能进入人们生活，由于人们经常出入各种场所，衣物上不可避免的沾染细菌和病毒，利用衣物护理机的杀菌功能来除菌，除病毒，防止交叉感染感染的功能应需而生，目前衣物护理机护理腔体内部的杀菌技术主要有高温杀菌，紫外杀菌、等离子杀菌、臭氧杀菌等技术，高温杀菌不能应用到所有衣物，紫外杀菌对于大空间的杀菌效果有限尤其是空气中的附着于衣物上面的细菌去除效果不好，臭氧极易造成冰箱内材料老化且臭氧浓度过高不利于人体健康，需要更加安全高效的衣物除菌设备，为此设计了衣物护理机等离子除菌装置。


技术实现要素：

3.本实用新型旨在至少在一定程度上解决相关技术中的技术问题之一。为此，本实用新型的一个目的在于提出衣物护理机等离子除菌装置，除菌效果强，对衣物无损伤。
4.根据本实用新型提出的衣物护理机等离子除菌装置，包括箱体，所述箱体的内侧壁固定有风道主体，所述风道主体的前侧壁固定有金属面板，所述风道主体的前侧壁下端固定有指示灯组件，所述风道主体的后侧壁上端固定有多个挂放扣件，所述风道主体的后侧壁下端固定有等离子发生器；
5.所述等离子发生器包括底座，所述底座的内部固定有高压包，所述高压包的侧壁固定有线路板，所述线路板的侧壁固定有多个放电针，所述高压包与线路板之间电连接有第一连接线束，所述底座的顶部固定有盖板，所述底座和盖板之间卡装有放电板，所述放电板与高压包之间电连接有第二连接线束，所述高压包的输入端电连接有输入线束。
6.优选地，所述箱体的内侧壁固定有多个用于挂放风道主体的预置吊柱，所述箱体的内部下端固定有隔板，所述箱体的内部上端固定有挂放架，所述挂帆杆的表面放置有多个衣架，所述箱体的侧壁活动安装有门体。
7.优选地，所述风道主体的前后侧壁贯通开设有正面孔，所述风道主体的左右侧壁开设有侧面孔。
8.优选地，所述风道主体的前侧壁下端开设有用于安装指示灯组件的指示灯槽，所述指示灯槽的外部固定有指示灯罩。
9.优选地，所述风道主体的后侧壁且位于等离子发生器的下方固定有多个用于电线整理排放的束线整理挂钩。
10.优选地，所述金属面板的表面开设有透风孔，所述金属板的侧壁固定有多个用于与风道主体的对接的凸台。
11.本实用新型中的有益效果是：本装置除菌范围广，利用等离子发生器产生等离子
体，并随着气流引动，与衣物整体接触，不会被衣物遮挡而导致除菌能力减弱，不会对人体，衣物以及零部件造成损害。
附图说明

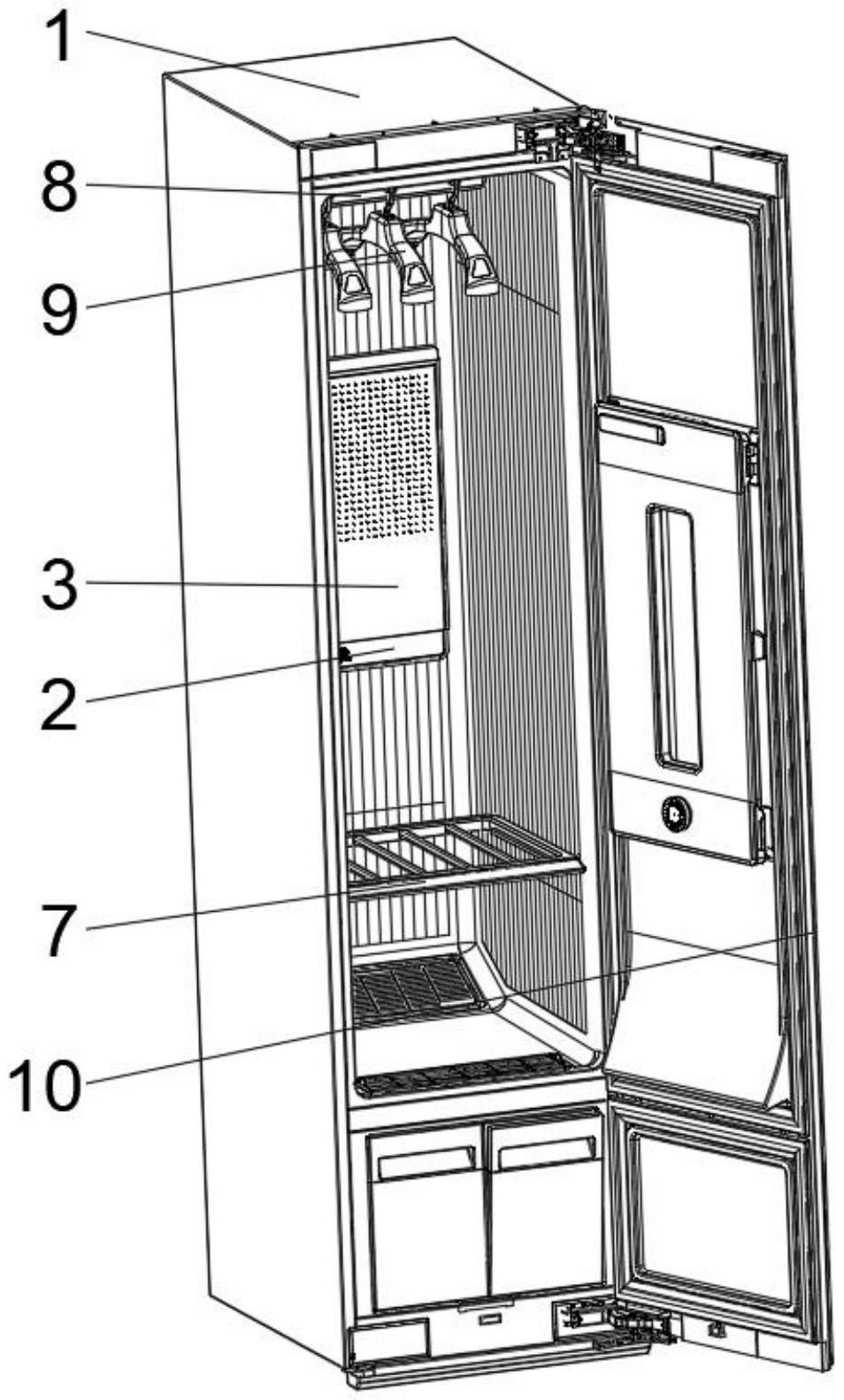

12.图1为本实用新型提出的衣物护理机等离子除菌装置的整体结构示意图。
13.图2为本实用新型提出的衣物护理机等离子除菌装置的风道主体结构爆炸图。
14.图3为本实用新型提出的衣物护理机等离子除菌装置的风道主体结构示意图。
15.图4为本实用新型提出的衣物护理机等离子除菌装置的等离子发生器结构示意图。
16.图5为本实用新型提出的衣物护理机等离子除菌装置的等离子发生器结构爆炸图。
17.图中：1、箱体；2、风道主体；3、金属面板；4、指示灯组件；5、挂放扣件；6、等离子发生器；601、底座；602、高压包；603、线路板；604、放电针；605、第一连接线束；606、盖板；607、放电板；608、第二连接线束；609、输入线束；7、隔板；8、挂放架；9、衣架；10、门体；11、正面孔；12、侧面孔；13、指示灯槽；14、指示灯罩；15、束线整理挂钩；16、透风孔；17、凸台。
具体实施方式
18.参照图1-5，衣物护理机等离子除菌装置，包括箱体1，箱体1的内侧壁固定有风道主体2，风道主体2的前侧壁固定有金属面板3，风道主体2的前侧壁下端固定有指示灯组件4，风道主体2的后侧壁上端固定有多个挂放扣件5，风道主体2的后侧壁下端固定有等离子发生器6；等离子发生器6包括底座601，底座601的内部固定有高压包602，高压包602的侧壁固定有线路板603，线路板603的侧壁固定有多个放电针604，高压包602与线路板603之间电连接有第一连接线束605，底座601的顶部固定有盖板606，底座601和盖板606之间卡装有放电板607，放电板607与高压包602之间电连接有第二连接线束608，高压包602的输入端电连接有输入线束609，放电板607的侧壁开设有多个用于释放等离子的通孔，高压包602电源设计为正压1000-1500v，负压为2500-4000v，放电针604和线路板603与高压包602正极电连接，放电板607与高压包602负极电连接，输入线束609在输入端加载电压时，放电板607和放电针604的针尖会产生电弧，对周围流通的空气进行电击，产生等离子。
19.箱体1的内侧壁固定有多个用于挂放风道主体2的预置吊柱，预置吊主可与挂放扣件5对接，实现风道主体2的安放，利用预置吊住挂放风道主体2，箱体1的内部下端固定有隔板7，箱体1的内部上端固定有挂放架8，挂帆杆的表面放置有多个衣架9，箱体1的侧壁活动安装有门体10，箱体1的底部安放有风扇，箱体1的内底部固定有进风栅格和回风栅格，用于实现护理机内部气流流动。
20.风道主体2的前后侧壁贯通开设有正面孔11，风道主体2的左右侧壁开设有侧面孔12，实现风道主体2内外气流流通。
21.风道主体2的前侧壁下端开设有用于安装指示灯组件4的指示灯槽13，指示灯槽13的外部固定有指示灯罩14。
22.风道主体2的后侧壁且位于等离子发生器6的下方固定有多个用于电线整理排放的束线整理挂钩15，可以用于整理电器件线束。
23.金属面板3的表面开设有透风孔16，增强气流流通，利用透气孔引导含有等离子的气流，金属板的侧壁固定有多个用于与风道主体2的对接的凸台17，利用凸台17对接将金属面板3固定在风道主体2的前侧壁。
24.本装置使用时，将衣物挂放在衣架9上，再将衣架9挂放到挂放架8上，闭合门体10，控制等离子发生器6工作，同步控制箱体1底部的风扇工作，对箱体1内部进行气流循环流动，利用等离子发生器6产生等离子，等离子随着气流穿过正面孔11和侧面孔12进入放有衣物的空间，实现除菌功能。


技术特征：
1.衣物护理机等离子除菌装置，其特征在于：包括箱体，所述箱体的内侧壁固定有风道主体，所述风道主体的前侧壁固定有金属面板，所述风道主体的前侧壁下端固定有指示灯组件，所述风道主体的后侧壁上端固定有多个挂放扣件，所述风道主体的后侧壁下端固定有等离子发生器；所述等离子发生器包括底座，所述底座的内部固定有高压包，所述高压包的侧壁固定有线路板，所述线路板的侧壁固定有多个放电针，所述高压包与线路板之间电连接有第一连接线束，所述底座的顶部固定有盖板，所述底座和盖板之间卡装有放电板，所述放电板与高压包之间电连接有第二连接线束，所述高压包的输入端电连接有输入线束。2.根据权利要求1所述的衣物护理机等离子除菌装置，其特征在于：所述箱体的内侧壁固定有多个用于挂放风道主体的预置吊柱，所述箱体的内部下端固定有隔板，所述箱体的内部上端固定有挂放架，所述挂放架的表面放置有多个衣架，所述箱体的侧壁活动安装有门体。3.根据权利要求1所述的衣物护理机等离子除菌装置，其特征在于：所述风道主体的前后侧壁贯通开设有正面孔，所述风道主体的左右侧壁开设有侧面孔。4.根据权利要求1所述的衣物护理机等离子除菌装置，其特征在于：所述风道主体的前侧壁下端开设有用于安装指示灯组件的指示灯槽，所述指示灯槽的外部固定有指示灯罩。5.根据权利要求1所述的衣物护理机等离子除菌装置，其特征在于：所述风道主体的后侧壁且位于等离子发生器的下方固定有多个用于电线整理排放的束线整理挂钩。6.根据权利要求1所述的衣物护理机等离子除菌装置，其特征在于：所述金属面板的表面开设有透风孔，所述金属面板的侧壁固定有多个用于与风道主体的对接的凸台。

技术总结
本实用新型涉及衣物护理技术领域，并公开了衣物护理机等离子除菌装置，包括箱体，所述箱体的内侧壁固定有风道主体，所述风道主体的前侧壁固定有金属面板，所述风道主体的前侧壁下端固定有指示灯组件，所述风道主体的后侧壁上端固定有多个挂放扣件，所述风道主体的后侧壁下端固定有等离子发生器。本实用新型除菌范围广，利用等离子发生器产生等离子体，并随着气流引动，与衣物整体接触，不会被衣物遮挡而导致除菌能力减弱，不会对人体，衣物以及零部件造成损害。件造成损害。件造成损害。
