1.本实用新型涉及医用护具技术领域，特指一种高位截肢的护具。


背景技术：

2.高位截肢是对腿部高度较高的地方进行截肢，比如大腿，而且高位截肢后一定要保持刀口干燥清洁并定时换药，同时要注意局部保暖以及按摩。其次在刚做好手术后，病人对截止后腿部的控制并不是很好，因而躺在病床的时候，此时剩下的腿部会由于重力而下垂，从而与病床接触进而影响到创口，而且刚做好手术后，病患不宜移动进而避免对创口的影响。
3.但由于没有专用的设备，故此时会用枕头放置于剩下的腿部下面从而避免与病床接触以及限制移动。但是枕头的高度与腿部的高度很难一致，所以也会给病人带来不适，而且也不能适用于所有人的腿部高度。


技术实现要素：

4.本实用新型的目的是提供一种高位截肢的护具，通过将主体设置为气囊，从而可根据病人腿部的高度进而充入对应的气体，而且凹槽的设置可限制左右移动，其次前低后高的设置以及护垫由柔性并具有弹性的材质制成从而更符合人体轮廓进而可以提供更好的舒适性，故解决现没有专用的设备从而采用枕头进行垫高的问题。
5.本实用新型的目的是这样实现的：
6.一种高位截肢的护具，包括主体，且主体为气囊，并且主体一侧设置有进气口，所述主体在靠近病人一侧设置有用于放置大腿的凹槽，且凹槽内设置有护垫，并且护垫由柔性并具有弹性的材质制成，且主体上表面与大腿的底部相适配，并设置为前低后高。
7.优选地，所述凹槽对应左右大腿分别开设有放置槽一，从而将左右大腿分开，且护垫在对应放置槽一的位置设置有放置槽二。
8.优选地，还包括限位布，且限位布可拆卸设置于病床上，所述主体底部的四个端角设置有刺毛片，且限位布在靠近病人一侧设置有两个圆毛条，通过刺毛片位于圆毛条上的不同位置来调节主体的位置。
9.优选地，所述主体前后两侧中至少一侧设置有辅助囊，且辅助囊用于增加主体的长度。
10.优选地，所述护垫包括上片和下片，且上片和下片之间设置有至少两条通道三，并且上片在靠近病人一侧设置有导热片；
11.所述导热片在靠近上片一侧设置有凸起，且上片在对应凸起的位置开设有孔洞，并且孔洞与通道三连通，且凸起位于孔洞内从而将通道三内热量通过导热片导出。
12.优选地，所述护垫包括上片和下片，且上片和下片之间设置有至少两条通道三，并且下片在靠近病人一侧设置有可转动的按摩柱；
13.所述下片在按摩柱一侧设置有弹性片，当通道三内有气体流过的时候，气体会带
动按摩柱转动并挤压上片从而使上片形成一个凸起进而对大腿进行按摩，直至按摩柱与弹性片接触且没有气体流过时，通过弹性片的弹性将移动后的按摩柱复位。
14.优选地，所述护垫内开设有至少两条通道三，且通道三用于供气体流过；
15.所述主体和通道三通过管道与气泵连接，且管道上设置有阀门，并且阀门用于控制气体的流向，所述阀门包括阀杆和阀座，其中阀杆一端位于阀座内，且阀杆另一端连接有电磁驱动源；
16.所述阀座分别开设有通道一和通道二，且通道一和通道二垂直设置，并且通道二在远离电磁驱动源的开口处向外倾斜设置有斜面；
17.所述阀杆开设有通孔，且阀杆侧壁开设有凹槽，当电磁驱动源未通电时，通道二和通道一通过凹槽连通，而当电磁驱动源通电时，通孔与通道一连通。
18.本实用新型相比现有技术突出且有益的技术效果是：
19.1、本实用新型通过将主体设置为气囊，从而可根据病人腿部的高度进而充入对应的气体，而且凹槽的设置可限制左右移动，其次前低后高的设置以及护垫由柔性并具有弹性的材质制成从而更符合人体轮廓进而可以提供更好的舒适性。
20.2、本实用新型通过导热片的设置可对病人进行保暖，从而避免腿部没有遮盖布的时候而可能着凉的情况。
21.3、本实用新型通过按摩柱的设置，从而可对病人进行按摩。
附图说明

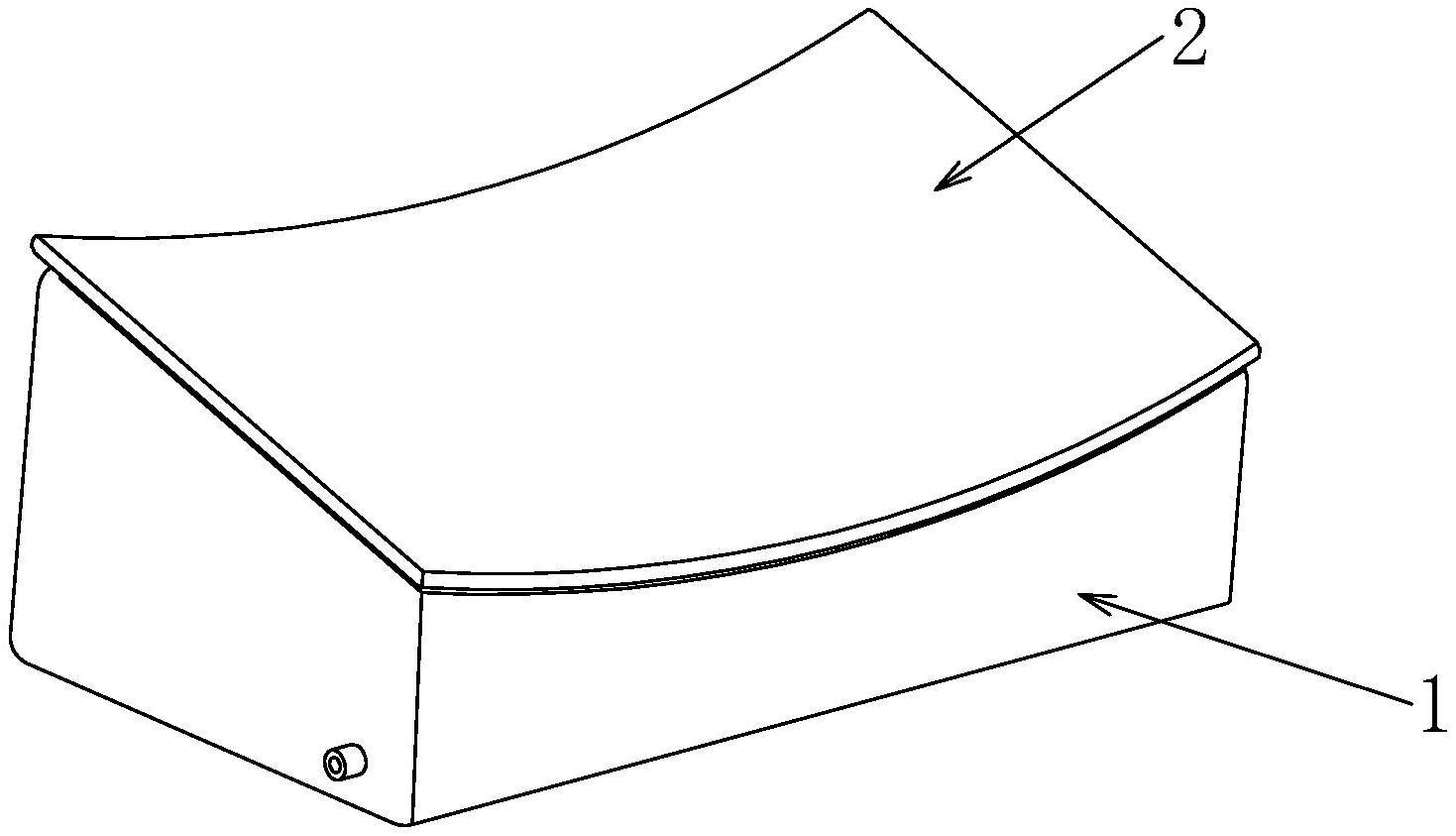

22.图1为本实用新型的结构示意图。
23.图2为开设有放置槽的结构示意图。
24.图3为设置有辅助囊的结构示意图。
25.图4为限位布的结构示意图。
26.图5为护垫有导热片的剖视图。
27.图6为护垫有按摩柱的剖视图。
28.图7为阀门的剖视图之一。
29.图8为阀门的剖视图之二。
30.附图标记：1-主体；2-护垫；21-放置槽二；22-上片；23-下片；
31.231-弹性片；24-通道三；25-导热片；251-凸起；26-按摩柱；3-限位布；
32.31-圆毛条；4-辅助囊；5-阀门；51-阀杆；511-通孔；512-凹槽；
33.52-阀座；521-通道一；522-通道二；523-斜面；53-电磁驱动源。
具体实施方式
34.下面结合附图对本实用新型的具体实施方式作进一步详细说明。
35.如图1-图8所示，一种高位截肢的护具，包括主体1，且主体1为气囊，并且主体1一侧设置有进气口，而且主体1在靠近病人一侧设置有用于放置大腿的凹槽，且凹槽内设置有护垫2，并且护垫2由柔性并具有弹性的材质制成，且主体1上表面与大腿的底部相适配，并设置为前低后高。
36.其中主体1放置于大腿底部是指从大腿根部到残端的，而且前低后高是指靠近臀
部地方低即靠近大腿根部地方低，且靠近残端地方高，从而为了达到平衡。
37.因而在实际使用过程中，通过将主体1设置为气囊，从而可根据病人腿部的高度进而充入对应的气体，而且凹槽的设置可限制左右移动，其次前后高的设置以及护垫2由柔性并具有弹性的材质制成从而更符合人体轮廓进而可以提供更好的舒适性。
38.而且不用的时候，可将气体排出从而便于收纳。其次气囊的设置对腿部，特别是残端下侧面起到一定减压作用，这是因为相对枕头来说，气囊是可调节，因而可调节适合的容量，从而避免对腿部进行较大的施压，进而可避免受压影响伤口的恢复。
39.同时如图3所示，凹槽对应左右大腿分别开设有放置槽一，从而将左右大腿分开，且护垫2在对应放置槽一的位置设置有放置槽二21。
40.因而在实际使用过程中，通过放置槽一从而避免左右大腿接触而对创口造成影响。
41.如图4所示，还包括限位布3，且限位布3可拆卸设置于病床上而且主体1底部的四个端角设置有刺毛片，且限位布3在靠近病人一侧设置有两个圆毛条31。因而在实际使用过程中，通过刺毛片位于圆毛条31上的不同位置来调节主体1的位置。
42.其中限位布3可拆卸设置于病床上可以是磁吸结构，即在限位布3长度方向的两端底部设置有磁铁，从而可吸附于病床上的铁架。
43.如图3所示，主体1前后两侧中至少一侧设置有辅助囊4，且辅助囊4用于增加主体1的长度。
44.因而在实际使用过程中，不同的病人截肢长度不一，从而通过辅助囊4来增加主体1的长度进而可适用不同的病人。而且辅助囊4与主体1之间可以是粘贴或者卡接等各种连接方式。
45.如图5所示，护垫2包括上片22和下片23，且上片22和下片23之间设置有至少两条通道三24，并且上片22在靠近病人一侧设置有导热片25。
46.同时导热片25在靠近上片22一侧设置有凸起251，且上片22在对应凸起251的位置开设有孔洞，并且孔洞与通道三24连通，且凸起251位于孔洞内从而将通道三24内热量通过导热片25导出。
47.因而在实际使用过程中，通道三24内通有热气，并通过导热片25的设置可对病人进行保暖，从而避免腿部没有遮盖布的时候而可能着凉的情况，而且还可以改善血供促进伤口愈合。
48.如图6所示，护垫2包括上片22和下片23，且上片22和下片23之间设置有至少两条通道三24，并且下片23在靠近病人一侧设置有可转动的按摩柱26。
49.同时下片23在按摩柱26一侧设置有弹性片231。因而在实际使用过程中，当通道三24内有气体流过的时候，气体会带动按摩柱26转动并挤压上片22从而使上片22形成一个凸起进而对大腿进行按摩，直至按摩柱26与弹性片231接触且没有气体流过时，通过弹性片231的弹性将移动后的按摩柱26复位。
50.所以本实用新型通过按摩柱26的设置，从而可对病人进行按摩。
51.同时按摩柱26转动结构是，首先下片23设置有安装轴，且按摩柱26转动设置于安装轴上。
52.如图7和图8所示，对应类似上面的结构，即护垫2内开设有至少两条通道三24，且
通道三24用于供气体流过，同时主体1和通道三24通过管道与气泵连接，即由主体1和护垫2是同一个气泵控制的时候，是需要阀门5进行调控的。
53.具体结构为；首先管道上设置有阀门5，并且阀门5用于控制气体的流向。而且阀门5包括阀杆51和阀座52，其中阀杆51一端位于阀座52内，且阀杆51另一端连接有电磁驱动源53。
54.同时阀座52分别开设有通道一521和通道二522，且通道一521和通道二522垂直设置，并且通道二522在远离电磁驱动源53的开口处向外倾斜设置有斜面523。
55.其次阀杆51开设有通孔511，且阀杆51侧壁开设有凹槽512。因而在实际使用过程中，当电磁驱动源53未通电时，通道二522和通道一521通过凹槽512连通，而当电磁驱动源53通电时，通孔511与通道一521连通，故通过阀门5的设置可控制气体的流向。
56.而且通道三24远离阀门5一端与气泵另一端连接，从而实现循环，并让通道三24内气体的流通以及结束后让通道三24内的气体流走。当然气泵最开始是先从外界吸入气体然后再实现循环，即可以在气泵另一端也设置有用于控制是抽哪里气体的控制阀。
57.并且在设置导热片的时候，护垫2与阀门5之间还设置有加热结构，而且这里的加热结构是可以调节，从而可适应不同环境的需要。
58.以上显示和描述了本实用新型的基本原理和主要特征以及本实用新型的优点。同时本实用新型不受上述实施例的限制，因而在不脱离本实用新型原理和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。
