1.本技术涉及一种阴道清洁装置，属于医疗器械技术领域。


背景技术：

2.妇科冲洗器，又名阴道冲洗器依据患者人体工程学、仿生学原理设计的冲洗咀，大小适中、柔软，随形宜人，冲洗更舒适，采用雾状出水交错排列，增加冲洗范围，保证冲洗效果；妇科手术前后的阴部清洗和杀菌；妇女细菌性、霉菌性及非特异性阴道炎、宫颈炎、化脓性生殖器炎症的清洗和杀菌；对妇女外阴炎、外阴瘙痒症状有改善作用；对妇科阴道疾病和性传播性疾病有预防作用，也用于经后产后，房事前后的清洗。
3.申请号cn202121955909.4的专利公开文件公开了一种高效妇科临床用阴道清洗装置，属于阴道清洗技术领域，包括蓄水筒，所述蓄水筒的顶部螺纹连接有密封盖，所述密封盖顶部的一侧固定安装有粉碎盘，所述密封盖顶部的中心位置处安装有小型吸水泵，所述小型吸水泵上表面的内部密封连接有连接软管，所述密封盖的一侧固定安装有连接夹具，所述连接夹具的内部卡接有清洗装置卡座。在使用过程中将阴道清洗放置入患者清洗处，通过支撑罩可以对患处起到支撑的作用，便于打开患处，且质地较软，与皮肤接触舒适，清洗过程中，清洗口和顶部清洗口喷出水流进行清洗，轻轻旋转阴道清洗管，可以使得弧形块与患处皮肤接触转动，可以轻轻将皮肤内壁上的黏连物带落，防护性强。
4.上述方案虽然解决了背景技术中提到的问题，但是仍然存在以下不足：由于用于阴道冲洗的药液需要进行稀释才能用于清洗使用，但是该方案中的阴道清洗装置不具备对清洗药物进行稀释的作用，导致清洗药液需要在外部进行稀释完成之后才能加入到该清洗装置中进行使用，整体较为麻烦。


技术实现要素：

5.本技术要解决的技术问题是现有阴道清洁装置不具备对清洗药物进行稀释的作用，导致清洗药液需要在外部进行稀释完成之后才能加入到清洁装置中进行使用，导致使用不便的问题。
6.为了解决上述技术问题，本技术的技术方案是提供了一种阴道清洁装置，其特征在于，包括存放清洁药液的清洁装置筒，清洁装置筒的顶部连接有密封盖；密封盖的顶部设有进液口以及输送泵体，输送泵体的输入端连接有输送管，输送管延伸至清洁装置筒底部，输送泵体的输出端连接有清洁管，清洁管远离输送泵体的一端连接有清洗头；清洁装置筒的内部设有搅拌稀释件。
7.优选的，所述清洗头上开设有若干出液孔，清洗头设为硅胶软管。
8.优选的，所述清洁装置筒内设有稀释筒，清洁药液设于稀释筒内，搅拌稀释件设于稀释筒内；稀释筒与清洁装置筒之间设为间隙空间，输送管位于间隙空间；清洁装置筒的内部两侧均垂直开设有容纳输送管的通孔，且输送管的一端连接于输送泵体的输入端、另一端穿过通孔连通至稀释筒的底部。
9.进一步的，所述搅拌稀释件包括固定安装在密封盖顶部中心位置的搅拌电机，搅拌电机的底部输出端延伸至稀释筒的内部连接有转动轴，转动轴的外围设有多个搅拌叶片，且转动轴的底部和稀释筒的内部底端采用转动方式连接。
10.更进一步的，所述搅拌叶片采用圆柱形结构，且多个搅拌叶片呈规则性等距阵列排列在转动轴的外围。
11.优选的，所述清洗头与清洁管连接的一端设有限位座，清洁管插接于限位座同时连通于清洗头；清洁装置筒外侧连接有放置座，放置座上开设有容纳清洗头的放置孔，清洗头插入放置孔时限位座搁置在放置座上。
12.与现有技术相比，本实用新型的有益效果是：
13.本实用新型中，通过设置的一种阴道清洁装置，在使用该阴道清洁装置对患者的阴道进行清洁时，利用启动搅拌电机进行工作，进而带动转动轴进行同步转动，以带动多个搅拌叶片来对药物和水进行混合，以对用于阴道清洁的药物进行稀释，而稀释之后的药液通过输送泵体的输送经清洗头上的若干出液孔喷出来对阴道患处进行冲洗，避免了需要在外部进行稀释完成再加入到清洁装置中进行使用的麻烦，提高了阴道清洁装置的使用便利性。
附图说明
14.图1为本实用新型整体结构示意图；

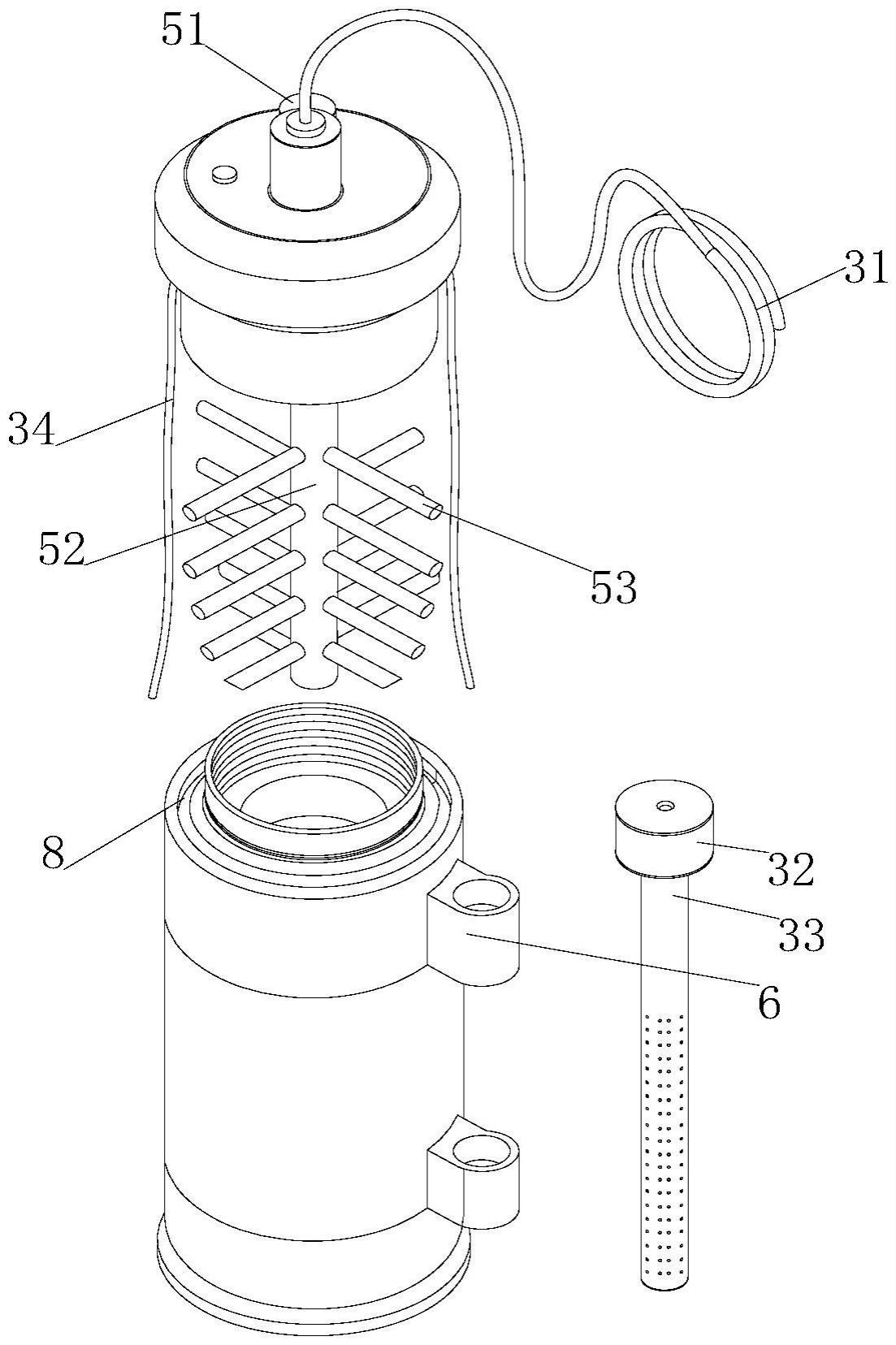

15.图2为本实用新型局部分离结构示意图；
16.图3为本实用新型清洁装置筒内部结构示意图；
17.图4为本实用新型放置座和清洗头分离结构示意图；
18.图中：1、清洁装置筒；2、密封盖；3、输送泵体；31、清洁管；32、限位座；33、清洗头；34、输送管；35、出液孔；4、稀释筒；5、搅拌稀释件；51、搅拌电机；52、转动轴；53、搅拌叶片；6、放置座；61、放置孔；7、进液口；8、通孔。
具体实施方式
19.为使本技术更明显易懂，下面将结合本实用新型实施例，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.为了便于理解本实用新型，下面将参照相关附图对本实用新型进行更全面的描述。给出了本实用新型的若干实施例。但是，本实用新型可以以许多不同的形式来实现，并不限于本文所描述的实施例。相反地，提供这些实施例的目的是使对本实用新型的公开内容更加透彻全面。
21.需要说明的是，当元件被称为“固设于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的。
22.除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领
域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本实用新型。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。
23.本实施例提供的是阴道清洁装置，参见图1，包括存放清洁药液的清洁装置筒1，清洁装置筒1的顶部连接有密封盖2，密封盖2将清洁装置筒1封闭；密封盖2的顶部设置有进液口7以及输送泵体3，输送泵体3的输入端连接有输送管34，输送管34延伸至清洁装置筒1底部，输送泵体3的输出端连接有清洁管31，清洁管31远离输送泵体3的一端连接有清洗头33；清洁装置筒1的内部设置有搅拌稀释件5。
24.具体的，清洗头33的外表面上开设有若干出液孔35，启动输送泵体3，利用输送泵体3将清洁药液经输送管路34送入清洁管31内，并经清洁管31的输送从清洗头33表面的出液孔35排出，以对患者的阴道患处进行清洁的目的。
25.在进一步的实施方式中，参见图2和图3，清洁装置筒1内设置有稀释筒4，稀释筒4内盛放清洁药液；搅拌稀释件5位于稀释筒4内，稀释筒4与清洁装置筒1之间设为间隙空间，输送管34位于间隙空间；具体的，清洁装置筒1的内部左右两侧均垂直开设有容纳输送管34的通孔8，且输送管34的一端连接于输送泵体3的输入端，其另一端穿过通孔8连通至稀释筒4的底部。
26.通过采用双层筒设计，使得搅拌稀释件5与输送管34分离，避免搅拌稀释件5对输送管34造成破坏。
27.在更进一步的实施方式中，搅拌稀释件5包括固定安装在密封盖2顶部中心位置的搅拌电机51，搅拌电机51的底部输出端延伸至稀释筒4的内部连接有转动轴52，转动轴52的外围设置有多个搅拌叶片53，且转动轴52的底部和稀释筒4的内部底端采用转动方式连接。
28.使用时，将清洁药物和适量的水从进液口7加入到稀释筒4内部，之后启动搅拌电机51，搅拌电机51带动转动轴52进行转动，进而带动多个搅拌叶片53进行同步转动，利用多个搅拌叶片53的转动来促使药物和水进行混合，对清洁药物进行搅拌稀释。
29.在优选的实施方式中，多个搅拌叶片53采用圆柱形结构，且多个搅拌叶片53呈规则性等距阵列排列在转动轴52的外围，利用多个搅拌叶片53的同时转动能够提高药物的稀释效果，便于后续的清洁使用。
30.在优选的实施方式中，参见图1和图4，清洗头33与清洁管31连接的一端设置有限位座32，清洁管31插接于限位座32同时连通于清洗头33；清洁装置筒1外侧连接有放置座6，放置座6上开设有容纳清洗头33的放置孔61，且放置孔61的内部尺寸小于限位座32的整体尺寸，清洗头33插入放置孔61时限位座32搁置在放置座6上，用于不使用清洗头33时的放置。
31.具体的，清洗头33材质采用亲肤硅胶软管，避免塞入阴道时造成伤害。
32.本实用新型工作流程：在使用该阴道清洁装置时，首先将清洁用药物和水经过进液口7加入到稀释筒4内部，之后启动搅拌电机51，搅拌电机51带动转动轴52进行转动，进而带动多个搅拌叶片53进行同步转动，利用多个搅拌叶片53的转动来促使药物和水进行混合，以起到清洗药物稀释的作用，在稀释完成后，医护人员将清洗头33塞入患者的阴道处，之后启动输送泵体3，利用输送泵体3将稀释筒4内部的稀释药液经输送管路34送入清洁管31内，并经清洁管31的输送从清洗头33表面的出液孔35排出，以对患者的阴道患处进行清
洁的目的。
