1.本技术涉及传感器技术领域，具体涉及一种光学信号传感器及电子设备。


背景技术：

2.随着科技的不断进步，电子设备，例如智能手表、手环等可穿戴设备，已经不仅仅局限于查看时间和计时、计步等功能。随着人们对于自身健康的关注，在一些电子设备上还增设了健康检测功能，例如心率检测，使得用户在不用去医院的前提下即可随时了解自身的健康状况，给人们的日常生活带来了极大的便利。
3.目前，电子设备进行例如心率和血氧饱和度等生物信息测量的主要方式为从ppg(photoplethysmography，光电容积脉搏波)信号中提取心率特征和血氧饱和度特征，再根据提取到的心率特征和血氧饱和度特征进一步计算得到心率和血氧饱和度。
4.现有技术中，用户佩戴具有光电信号传感器的电子设备进行测量时，因为用户不同的佩戴位置与电子设备的贴合度不同，会导致不同佩戴位置处的光电信号传感器所采集到的信号量差异较大，从而影响测量的准确性。


技术实现要素：

5.鉴于以上问题，本技术实施例提供一种光学信号传感器及电子设备，以解决上述技术问题。
6.第一方面，本技术实施例提供一种光学信号传感器，包括光学中心、至少一种类型的光源模组单元以及至少一个感光模组单元；每种类型的所述光源模组单元包括至少两个发光中心相对于所述光学中心呈中心对称设置的相同类型的光源模组；每个所述感光模组单元包括两个感光中心相对于传感器光轴对称设置的感光模组，所述传感器光轴为任一经过所述光学中心的直线；任一所述光源模组的发光中心与任一所述感光模组的感光中心之间形成感光路径，相同类型的所述光源模组形成的多条所述感光路径中至少有两条所述感光路径的直线距离相同。
7.可选地，每种类型的所述光源模组单元包括两个所述光源模组。
8.可选地，所述光源模组包括绿光光源、红光光源以及红外光光源中的一种。
9.可选地，所述光学信号传感器包括三种类型的光源模组，所述三种类型的光源模组分别为所述绿光光源、所述红光光源以及所述红外光光源；所述绿光光源的发光中心与所述光学中心的距离为第一距离，所述红光光源的发光中心与所述光学中心的距离为第二距离，所述红外光光源的发光中心与所述光学中心的距离为第三距离，所述第一距离小于所述第二距离，所述第一距离小于所述第三距离。
10.可选地，相同类型的所述光源模组形成的多条所述感光路径至少对应两种不同的所述直线距离。
11.可选地，每个所述感光模组单元中两个所述感光模组的所述感光中心相对于所述光学中心对称。
12.可选地，所述感光模组单元的数量为两个，不同所述感光模组单元中所述感光模组的所述感光中心与所述光学中心之间的距离相同。
13.可选地，所述感光模组单元的数量为一个。
14.可选地，所述光学信号传感器还包括用于安装所述光源模组以及所述感光模组的光学板。
15.第二方面，本技术实施例提供一种光学信号传感器，包括光学中心、一个第一光源模组以及至少一个感光模组单元；所述第一光源模组的发光中心与所述光学中心重合，每个所述感光模组单元包括两个感光中心相对于传感器光轴对称设置的感光模组，所述传感器光轴为任一经过所述光学中心的直线；所述第一光源模组的发光中心与任一所述感光模组的感光中心之间形成第一感光路径，多条所述第一感光路径中至少有两条所述第一感光路径的直线距离相同。
16.可选地，所述光学信号传感器包括至少两个所述感光模组单元，多条所述第一感光路径至少对应两种不同的所述直线距离。
17.可选地，所述光学信号传感器还包括至少一种类型的第二光源模组单元，每种类型的所述第二光源模组单元包括至少两个发光中心相对于所述光学中心呈中心对称设置的相同类型的第二光源模组，任一所述第二光源模组的发光中心与任一所述感光模组的感光中心之间形成第二感光路径，相同类型的所述第二光源模组形成的多条所述第二感光路径中至少有两条所述第二感光路径的直线距离相同。
18.可选地，每种类型的所述第二光源模组单元包括两个所述第二光源模组。
19.可选地，所述第一光源模组包括绿光光源，所述第二光源模组包括红光光源和红外光光源中的一种。
20.可选地，所述光学信号传感器包括两种类型的第二光源模组，所述两种类型的第二光源模组分别为所述红光光源和所述红外光光源。
21.可选地，相同类型的所述第二光源模组形成的多条所述第二感光路径至少对应两种不同的所述直线距离。
22.可选地，每个所述感光模组单元中两个所述感光模组的所述感光中心相对于所述光学中心对称。
23.可选地，所述感光模组单元的数量为一个或两个。
24.可选地，所述感光模组单元的数量为两个，不同所述感光模组单元中所述感光模组的所述感光中心与所述光学中心之间的距离不同。
25.可选地，所述光学信号传感器还包括用于安装所述第一光源模组、所述第二光源模组以及所述感光模组的光学板。
26.第三方面，本技术实施例提供一种电子设备，包括设备主体以及设于所述设备主体的上述的光学信号传感器。
27.本技术实施例提供的光学信号传感器，包括至少一种类型的光源模组和至少两个感光模组，任一光源模组的发光中心与任一感光模组的感光中心之间形成感光路径，相同类型的光源模组形成的多条感光路径中至少有两条感光路径的直线距离相同。通过上述方式，在用例如可穿戴设备等的电子设备对用户的生物信息进行检测时，由于每个类型的光源模组形成的同一直线距离的感光路径至少有两个，而这至少两个感光路径分别可以采集
一个对应的ppg信号，所以在测量生物信息时，为了获得更加准确的测量结果，可以从这些光路距离相同的感光路径中选择更合适的感光路径以获取质量更好的ppg信号，从而提高生物信息测量的准确性，同时，因有多种感光路径可供选择，也降低了电子设备的佩戴要求。
28.本技术的这些方面或其他方面在以下实施例的描述中会更加简明易懂。
附图说明
29.为了更清楚地说明本技术实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本技术的一些实施例，对于本领域技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。
30.图1示出了本技术一实施例提供的光学信号传感器的应用场景图。
31.图2示出了图1所示沿a-a向剖视图。
32.图3示出了本技术一实施例提供的光学信号传感器的佩戴状态示意图。
33.图4示出了本技术一实施例提供的光学信号传感器的结构示意图。
34.图5示出了本技术一实施例提供的光学信号传感器的结构示意图。
35.图6示出了本技术一实施例提供的光学信号传感器的结构示意图。
36.图7示出了本技术一实施例提供的光学信号传感器的另一应用示意图。
37.图8示出了本技术一实施例提供的光学信号传感器的结构示意图。
38.图9示出了本技术一实施例提供的光学信号传感器的结构示意图。
39.图10示出了本技术一实施例提供的光学信号传感器的佩戴状态示意图。
40.图11示出了本技术一实施例提供的光学信号传感器的结构示意图。
41.图12示出了本技术一实施例提供的电子设备的结构示意图。
42.图13示出了本技术一实施例提供的电子设备的结构示意图。
具体实施方式
43.下面详细描述本技术的实施方式，实施方式的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施方式是示例性地，仅用于解释本技术，而不能理解为对本技术的限制。
44.为了使本技术领域的人员更好地理解本技术的方案，下面将结合本技术实施例中的附图，对本技术实施例中的技术方案进行清楚、完整的描述。显然，所描述的实施例仅仅是本技术一部分实施例，而不是全部的实施例。基于本技术中的实施例，本领域技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本技术保护的范围。
45.本技术实施例中，需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。
46.而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多
限制的情况下，由语句“包括一个
……”
限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
47.在本技术实施例的描述中，“示例”或“例如”等词语用于表示举例、说明或描述。本技术实施例中描述为“举例”或“例如”的任何实施例或设计方案均不解释为比另一实施例或设计方案更优选或具有更多优点。使用“示例”或“例如”等词语旨在以清晰的方式呈现相对概念。
48.另外，本技术实施例中的“多个”是指两个或两个以上，鉴于此，本技术实施例中也可以将“多个”理解为“至少两个”。“至少一个”，可理解为一个或多个，例如理解为一个、两个或更多个。例如，包括至少一个，是指包括一个、两个或更多个，而且不限制包括的是哪几个，例如，包括a、b和c中的至少一个，那么包括的可以是a、b、c、a和b、a和c、b和c、或a和b和c。
49.目前，利用ppg信号测量心率和血氧饱和度的主要原理为光源模组将单色led(light-emitting diode，发光二极管)光射向皮肤，透过皮肤组织反射回的led反射光被感光模组接收并转换成电信号再经模数转换器转换为数字信号，再根据数字信号进行进一步计算。上述电子设备中的光电信号传感器包括单色led光源与感光模组。
50.现有技术中，单色led光源与感光模组之间通常只有一条感光路径，用户的不同测量部位与具有光电信号传感器的电子设备的贴合度不同，导致从不同测量部位经由上述感光路径采集的ppg信号的质量差异较大，有的测量部位采集的ppg信号的质量较低，不利于提高测量的准确性，同时，为了采集质量更高的ppg信号，对测量部位的要求较高，不利于提高用户体验。
51.请参阅图1所示，本技术实施例提供的光学信号传感器100可以应用在如图1所示的可穿戴设备400上，用户佩戴该可穿戴设备400时，可穿戴设备400与用户的手腕贴合，请参阅图1和图2所示，光学信号传感器100包括光源模组10和感光模组20，光源模组10和感光模组20之间形成感光路径30。
52.请参阅图3所示，用户佩戴该可穿戴设备400时，可穿戴设备400与用户的手腕贴合，手腕上不同的佩戴位置对应不同的测量位置，不同的佩戴位置与可穿戴设备400的贴合度不同，导致经由上述感光路径30采集的ppg信号的质量不同。若只有一个感光路径30，当ppg信号的质量不佳时，会影响测量的准确性。在本技术的光学信号传感器100中，针对同一测量模式，设置至少两个感光路径30，通过至少两个感光路径30可以采集至少两个ppg信号，可以选择其中质量较佳的一个进行测量计算，以提高测量准确性，同时降低佩戴要求。

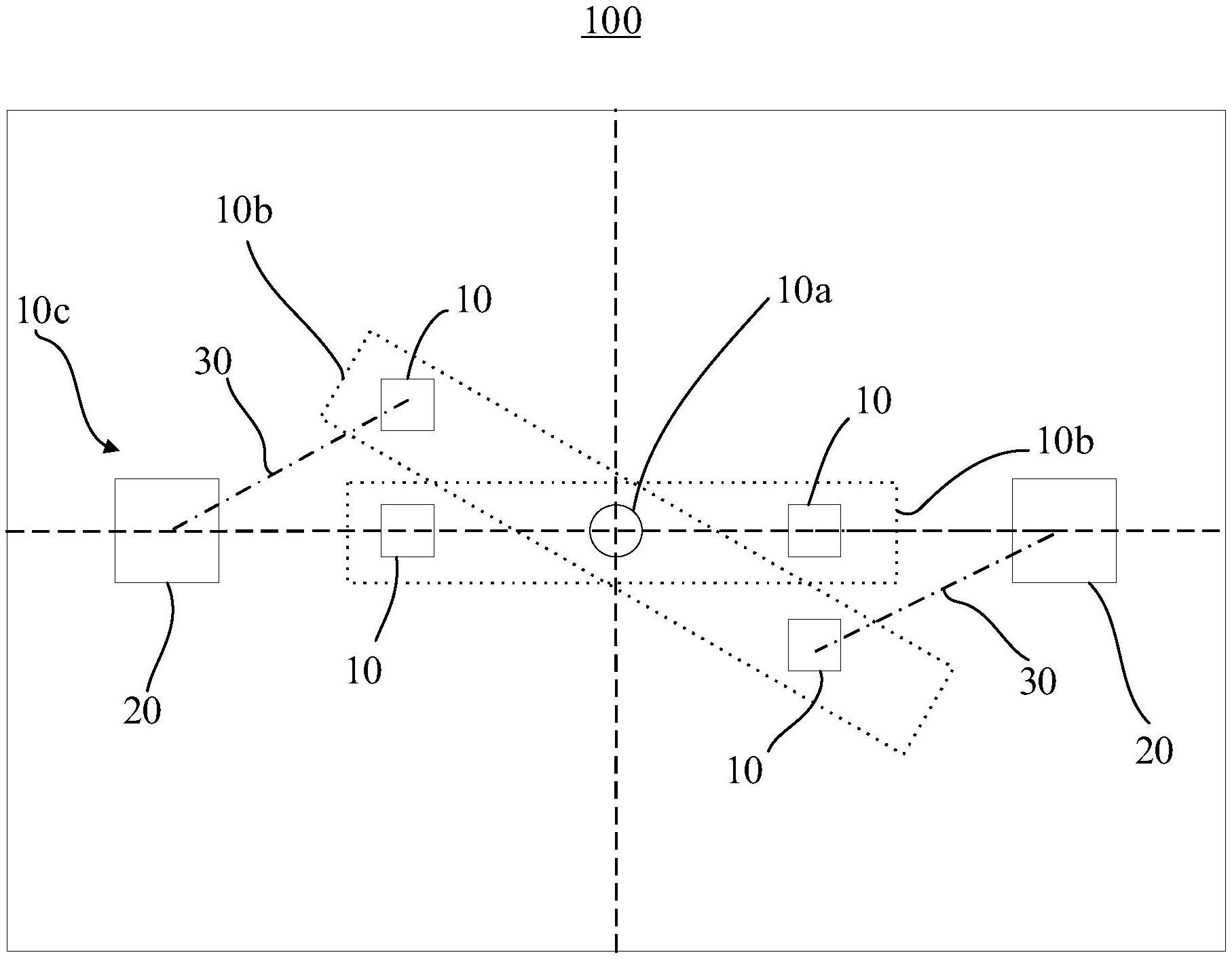

53.本技术一实施例提供了一种光学信号传感器100，请参阅图4所示，该光学信号传感器100包括光学中心10a、至少一种类型的光源模组单元10b以及至少一个感光模组单元10c，每种类型的光源模组单元10b包括至少两个发光中心相对于光学中心10a呈中心对称设置的相同类型的光源模组10，每个感光模组单元10c包括两个感光中心相对于传感器光轴对称设置的感光模组20，传感器光轴为任一经过光学中心10a的直线。
54.其中，任一光源模组10的发光中心与任一感光模组20的感光中心之间形成感光路径30，相同类型的光源模组10形成的多条感光路径30的直线距离至少包括一种，相同类型的光源模组10形成的多条感光路径30中至少有两条感光路径30的直线距离相同。
55.在本实施例中，针对相同类型的光源模组10形成的多条感光路径30，具有至少一
种直线距离，每种直线距离的感光路径30的数量至少为两个，具有相同直线距离的不同感光路径30可以提供多个ppg信号的测量途径，测量时选择其中信号质量更好的一个ppg信号，有利于提高测量准确性。
56.在本实施例中，光学中心10a、发光中心和感光中心分别位于同一个平面上。
57.在一些实施方式，相同类型的光源模组10形成的多条感光路径30至少对应两种不同的直线距离，即相同类型的光源模组10形成的感光路径30的直线距离至少包括两种。在本实施方式中，因感光路径30具有多种不同的直线距离，使得不同直线距离的感光路径30可以适配不同的测量模式。
58.作为一种实施方式中，相同类型的感光路径中，一种测量模式可以适配一种直线距离，一种测量模式也可以适配多种直线距离。示例性地，测量模式d下，
59.只需，满足直线距离大于或等于预设距离b，若直线距离a、直线距离b和直线距离c分别大于预设距离b，则可以为测量模式d适配直线距离a，也可以为测量模式d适配直线距离a和直线距离b，还可以为测量模式d分别适配直线距离a、直线距离b和直线距离c。结合测量场景可以理解为，例如，需要进行血氧饱和度检测时可以选择直线距离比较长的感光路径30；需要进行动态心率测量时，可以同时选择直线距离比较长和直线距离比较短的不同感光路径30；如此，可以根据不同测量模式下对感光路径直线距离的要求选择相应的感光路径，实现测量场景的多样性。
60.在一些实施方式中，每种类型的光源模组单元10a包括两个光源模组10。
61.在一些实施方式中，光源模组10包括绿光光源、红光光源以及红外光光源中的一种。
62.在一些实施方式中，光学信号传感器100包括三种类型的光源模组10，三种类型的光源模组10分别为绿光光源101、红光光源102以及红外光光源103。
63.在一些实施方式中，光学信号传感器100还包括用于安装光源模组10以及感光模组20的光学板40。在本实施方式中，光学板40为电路基板，一方面作为光学模组10和感光模组20的支撑体，另一方面为光学模组10与其他电子元件之间以及感光模组20与其他电子元件之间进行电连接的载体。作为一种实施方式，光学板40可以为pcb(printed circuit boards，印制电路板)基板。
64.在一些实施方式中，每个感光模组单元10c中两个感光模组20的感光中心相对于光学中心10a对称。
65.作为一种实施方式，请参阅图5所示，感光模组单元10c的数量为一个，分别包括感光模组202(感光中心p2)和感光模组203(感光中心p3)。
66.作为一种实施方式，请参阅图6所示，感光模组单元10c的数量为两个，不同感光模组单元10c中感光模组20的感光中心与光学中心10a之间的距离相同。在本实施方式中，感光模组单元10c的数量更多，针对同一类型的光源模组单元10a形成的感光路径30，其直线距离的多样性更强，更有利于形成多种直线距离的感光路径，可以适配测量模式较多的应用场景；同时，形成的相同直线距离的感光路径30的数量也更多，为获得更加准确的、质量更好的信号提供更多选择的空间，有利于进一步提高测量的精度。
67.在一些实施方式中，感光模组20包括光敏二极管(photodiode，pd)。
68.为了便于理解，下面以设置三种类型的光源模组10和两个感光模组单元10c为例
进行具体说明，请参阅图6所示，第一个感光模组单元10c包括感光模组201(感光中心p1)和感光模组204(感光中心p4)，感光模组201(感光中心p1)和感光模组204(感光中心p4)相对于第一传感器光轴51对称设置；第二个感光模组单元10c包括感光模组202(感光中心p2)和感光模组203(感光中心p3)，感光模组202(感光中心p2)和感光模组203(感光中心p3)相对于第二传感器光轴52对称设置；两个绿光光源101的发光中心分别为发光中心g1和发光中心g2，两个红光光源102的发光中心分别为发光中心r1和发光中心r2，两个红外光光源103的发光中心分别为发光中心ir1和发光中心ir2，本实施方式的光学信号传感器100形成的感光光路30如下。
69.在一些实施方式中，绿光光源101的发光中心与光学中心10a的距离为第一距离，红光光源102的发光中心与光学中心10a的距离为第二距离，红外光光源103的发光中心与光学中心10a的距离为第三距离，第一距离小于第二距离，第一距离小于第三距离，第二距离等于第三距离。
70.针对绿光光源101，有三种直线距离，这三种直线距离均不同，其中，每种直线距离下至少包括两种感光路径，分别为：
71.第一种直线距离：感光路径g1p1(g1p1表示发光中心g1的绿光光源与感光中心p1的感光模组形成的感光路径)、感光路径g1p4、感光路径g2p1、感光路径g2p4；
72.第二种直线距离：感光路径g1p2、感光路径g2p3；
73.第三种直线距离：感光路径g1p3、感光路径g2p2。
74.在本实施方式中，第二种绿光光源的直线距离最长，第三种绿光光源的直线距离最短，在实际应用中，测量心率时，需要用到绿光光源101，心率测量包括静息心率、运动心率、和佩戴松紧检测等不同的测量模式，例如，针对静息心率测量模式，在各种直线距离分别满足测量的前提下，可以选择距离较短的感光路径，以在满足静息心率测量的同时提高光效、降低功耗；具体到图6所示实施方式中，可以为静息心率测量模式选择上述的第三种直线距离对应的感光路径g1p3和感光路径g2p2，在静息心率测量时，分别采集感光路径g1p3的ppg信号和感光路径g2p2的ppg信号，选择其中质量较好的一个进行静息心率的测量，可以降低用户佩戴位置的贴合度要求，提升用户体验。
75.针对红光光源102，有三种直线距离，这三种直线距离均不同，其中，每种直线距离下至少包括两种感光路径，分别为：
76.第一种直线距离：感光路径r1p1、感光路径r1p4、感光路径r2p1、感光路径r2p4；
77.第二种直线距离：感光路径r1p2、感光路径r2p3；
78.第三种直线距离：感光路径r1p3、感光路径r2p2。
79.在本实施方式中，第二种红光光源的直线距离最长，第三种红光光源的直线距离最短。
80.针对红外光光源103，有三种直线距离，这三种直线距离均不同，其中，每种直线距离下至少包括两种感光路径，分别为：
81.第一种直线距离：感光路径ir1p1、感光路径ir1p4、感光路径ir2p1、感光路径ir2p4；
82.第二种直线距离：感光路径ir1p2、感光路径ir2p3；
83.第三种直线距离：感光路径ir1p3、感光路径ir2p2。
84.在本实施方式中，第二种红外光光源的直线距离最长，第三种红外光光源的直线距离最短。
85.在进行血氧饱和度测量时，需要同时开启红光光源102和红外光光源103，可以优先选择直线距离较远的感光路径，例如，红光光源和红外光光源分别优选选择各自的第二种直线距离，以提高灌注比，提高测量精度；若直线距离较远的感光路径采集的ppg信号的质量均不佳，也可以选择其他直线距离的感光路径，以提高测量的准确性，同时可以降低用户佩戴位置的贴合度要求，提升用户体验；针对相同的直线距离，可以选择信号质量相对较佳的感光路径采集的ppg信号，以提高测量的准确性，同时可以降低用户佩戴位置的贴合度要求，提升用户体验。
86.示例性地，可以将发光中心g1的绿光光源101、发光中心r1的红光光源102以及发光中心ir1的红外光光源103设置在一个第一led(light-emitting diode，发光二极管)11上，将发光中心g2的绿光光源101、发光中心r2的红光光源102以及发光中心ir2的红外光光源103设置在一个第二led12上。
87.在一些实施方式中，请参阅图7所示，可以将光信号传感器100对应设置于可穿戴设备的凸台401位置处，凸台401的几何中心与光学中心10a重合。在本实施方式中，光信号传感器100设置于凸台401位置处，能够使光信号传感器100与用户身体更好的贴合，降低佩戴的难度，提高测量准确性。
88.本技术提供的光学信号传感器100包括至少一种类型的光源模组和至少两个感光模组，任一光源模组的发光中心与任一感光模组的感光中心之间形成感光路径，相同类型的光源模组形成的多条感光路径中至少有两条感光路径的直线距离相同，让具有相同直线距离的不同感光路径可以提供多个ppg信号的测量途径，测量时选择其中信号质量更好的一个ppg信号，有利于提高测量的准确性。
89.本技术一实施例提供了一种光学信号传感器200，请参阅图8所示，该光学信号传感器200包括光学中心10a、一个第一光源模组104以及至少一个感光模组单元10c，第一光源模组104的发光中心与光学中心10a重合，每个感光模组单元10c包括两个感光中心相对于传感器光轴对称设置的感光模组20，传感器光轴为任一经过光学中心10a的直线，第一光源模组104的发光中心与任一感光模组20的感光中心之间形成第一感光路径31，多条第一感光路径31的直线距离至少包括一种，多条第一感光路径31中至少有两条第一感光路径31的直线距离相同，即每种直线距离对应的第一感光路径31的数量至少为两个。
90.在本实施例中，相同类型的第一光源模组形成的多条第一感感光路径中至少有两条感光路径的直线距离相同，让具有相同直线距离的不同第一感光路径可以提供多个ppg信号的测量途径，测量时可以选择其中信号质量更好的一个ppg信号，有利于提高测量的准确性。同时，第一光源模组104设于光学中心10a处，故只需设置一个第一光源模组104就可以实现每种直线距离对应的第一感光路径31的数量至少为两个，有利于降低光学信号传感器200的结构复杂度，实现光学信号传感器200的小型化。
91.在本实施例中，光学中心10a、发光中心和感光中心分别位于同一个平面上。
92.在一些实施方式中，该光学信号传感器200还可以包括至少两个感光模组单元10c，多条第一感光路径31至少对应两种不同的直线距离，即多条第一感光路径31的直线距离至少包括两种。在本实施方式中，感光模组单元10c的数量更多，针对第一光源模组104形
成的第一感光路径31，其直线距离的多样性更强，更有利于形成多种直线距离的第一感光路径，可以适配测量模式较多的应用场景，也可以形成数量更多的第一感光路径，为获得更加准确的、质量更好的信号提供更多选择的空间，有利于进一步提高测量的精度。
93.在一些实施方式中，请参阅图9至图11所示，每个感光模组单元10c中两个感光模组20的感光中心相对于光学中心10a对称。在本实施方式中，感光模组单元10c中两个感光模组20的感光中心呈轴对称的基础上，还相对于光学中心10a中心对称，有利于提高光学信号传感器200的对称性，降低光学信号传感器200的后续设计难度和加工难度。
94.作为一种实施方式，请参阅图9所示，感光模组单元10c的数量为一个，该感光模组单元10c中的两个感光模组20相对于传感器纵轴53对称设置。在本实施方式中，仅仅设置有两个相对于传感器纵轴53对称的感光模组20，有利于简化传感器的结构，降低光学信号传感器200的加工难度。
95.作为另一种实施方式，请参阅图11所示，感光模组单元10c的数量为两个，不同感光模组单元10c中感光模组20的感光中心与光学中心10a之间的距离不同。第一个感光模组单元10c中的两个感光模组20相对于传感器纵轴53对称设置，第二个感光模组单元10c中的两个感光模组20相对于传感器横轴54对称设置。在本实施方式中，不同感光模组单元10c中感光模组20的感光中心与第一光源模组104之间的距离不同，第一光源模组104与感光模组20之间可以分别形成直线距离不同的第一感光路径，使第一光源模组104能够适配更多的测量模式。
96.在一些实施方式中，本实施例的光学信号传感器200还包括至少一种类型的第二光源模组单元10d，每种类型的第二光源模组单元10d包括至少两个发光中心相对于光学中心呈中心对称设置的相同类型的第二光源模组10’，任一第二光源模组10’的发光中心与任一感光模组20的感光中心之间形成第二感光路径32，相同类型的第二光源模组10’形成的第二感光路径32的直线距离至少包括一种，相同类型的第二光源模组10’形成的多条第二感光路径32中至少有两条第二感光路径32的直线距离相同，即相同类型的第二光源模组10’形成的第二感光路径32中每种直线距离对应的第二感光路径32的数量至少为两个。在本实施方式中，通过增加设置不同类型的光源模组，可以适配不同的生物信息的测量，增加生物信息测量的多样性。
97.在一些实施方式中，相同类型的第二光源模组10’形成的多条第二感光路径32至少对应两种不同的直线距离，即相同类型的第二光源模组10’形成的第二感光路径32的直线距离至少包括两种。在本实施方式中，不同直线距离的第二感光路径32可以适配不同的测量模式，同一测量模式中相同直线距离的第二感光路径32可以提供多个ppg信号的测量途径。在一些实施方式中，相同类型的第二感光路径中，一种测量模式可以适配一种直线距离，一种测量模式也可以适配多种直线距离，增加第二感光路径的多样性。
98.在一些实施方式中，每种类型的第二光源模组单元10d包括两个第二光源模组10’。本实施方式能够降低传感器的结构复杂度，有利于第二光源模组10’的安装。
99.在一些实施方式中，第一光源模组104包括绿光光源，第二光源模组10’包括红光光源和红外光光源中的一种。本实施方式中，一般情况下，用户佩戴时与光学中心10a的贴合度较好，与其他生物信息相比，心率测量使用相对频繁，将心率测量所需的绿光光源设置在光学中心10a，更有利于采集到心率测量所需的有效数据。
100.在一些实施方式中，请参阅图9和图11所示，光学信号传感器200包括两种类型的第二光源模组10’，两种类型的第二光源模组10’分别为红光光源105和红外光光源106。
101.在一些实施方式中，感光模组20包括光敏二极管(photodiode，pd)。
102.示例性地，请继续参阅图9和图11所示，第一光源模组104可以设置于第三led13中，第三led13位于光学中心，其中一个红光光源105和其中一个红外光光源106设置于第四led14中，另一个红光光源105和另一个红外光光源106设置于第五led15中。
103.在一些实施方式中，光学信号传感器200还包括用于安装第一光源模组104、第二光源模组10’以及感光模组20的光学板。在本实施方式中，光学板为电路基板，一方面作为第一光源模组104、第二光源模组10’和感光模组20的支撑体，另一方面为各光学模组与其他电子元件之间以及感光模组20与其他电子元件之间进行电连接的载体。作为一种实施方式，光学板可以为pcb(printed circuit boards，印制电路板)基板。
104.本技术提供的光学信号传感器200包括一个类型的第一光源模组和至少两个感光模组，该第一光源模组的发光中心与光学信号传感器200的光学中心重合，第一光源模组的发光中心与任一感光模组的感光中心之间形成第一感光路径，多条第一感光路径中至少有两条第一感光路径的直线距离相同，让具有相同直线距离的不同第一感光路径可以提供多个ppg信号的测量途径，测量时选择其中信号质量更好的一个ppg信号，有利于提高测量的准确性。
105.本技术实施例还提供一种电子设备301，请参阅图12所示，该电子设备301包括设备主体以及设于设备主体内的如上述的光信号传感器100。电子设备可以是但不限于体重秤、体脂秤、营养秤、红外电子体温计、脉搏血氧仪、人体成分分析仪、移动电源、无线充电器、快充充电器、车载充电器、适配器、显示器、usb(universal serial bus,通用串行总线)扩展坞、触控笔、真无线耳机、汽车中控屏、汽车、智能穿戴设备、移动终端、智能家居设备。智能穿戴设备包括但不限于智能手表、智能手环、颈椎按摩仪。移动终端包括但不限于智能手机、笔记本电脑、平板电脑、pos(point of sales terminal,销售点终端)机。智能家居设备包括但不限于智能插座、智能电饭煲、智能扫地机、智能灯。该电子设备通过采用上述能够提高测量准确性的光信号传感器，能够解决不利于提高测量的准确性的问题，具有提高测量的准确性的效果。
106.本技术实施例还提供一种电子设备302，请参阅图13所示，该电子设备302包括设备主体以及设于设备主体内的如上述的光信号传感器200。电子设备可以是但不限于体重秤、体脂秤、营养秤、红外电子体温计、脉搏血氧仪、人体成分分析仪、移动电源、无线充电器、快充充电器、车载充电器、适配器、显示器、usb(universal serial bus,通用串行总线)扩展坞、触控笔、真无线耳机、汽车中控屏、汽车、智能穿戴设备、移动终端、智能家居设备。智能穿戴设备包括但不限于智能手表、智能手环、颈椎按摩仪。移动终端包括但不限于智能手机、笔记本电脑、平板电脑、pos(point of sales terminal,销售点终端)机。智能家居设备包括但不限于智能插座、智能电饭煲、智能扫地机、智能灯。该电子设备通过采用上述能够提高测量准确性的光信号传感器，能够解决不利于提高测量的准确性的问题，具有提高测量的准确性的效果。
107.以上，仅是本技术的较佳实施例而已，并非对本技术作任何形式上的限制，虽然本技术已以较佳实施例揭示如上，然而并非用以限定本技术，任何本领域技术人员，在不脱离
本技术技术方案范围内，当可利用上述揭示的技术内容做出些许更动或修饰为等同变化的等效实施例，但凡是未脱离本技术技术方案内容，依据本技术的技术实质对以上实施例所作的任何简介修改、等同变化与修饰，均仍属于本技术技术方案的范围内。
