1.本实用新型涉及医疗器械技术领域，具体涉及一种单腔多功能的鼻电极。


背景技术：

2.鼻炎是鼻腔粘膜的炎症，患者经常会出现鼻塞、鼻痒、流鼻涕、打喷嚏等症状，严重影响患者的工作和生活。治疗鼻炎的方法，有口服药物、鼻腔涂抹药物、激光照射鼻腔、针灸等方法。有些患者担心口服药物会对身体造成副作用伤害，而采用把药物涂抹在鼻腔，现代医学认为，在人体的鼻部穴位及相关穴位上进行脉冲刺激，可以起到疏通径络，鼻部按摩的作用，进而促进鼻部血液循环，达到消除鼻部炎症的目的，而鼻部电极就是对鼻腔的穴位进行脉冲刺激的装置。
3.现有的鼻电极的中空柱大多只能插入导电棉签进行鼻炎治疗，治疗鼻炎的方式比较单一，鼻炎仪在进行通电治疗后鼻腔内可能会产生垃圾需要清理，这时往往需要治疗后的清洗和雾化，这些步骤需要不同的仪器进行操作，造成资源浪费。


技术实现要素：

4.为解决以上技术问题，本实用新型提供了一种单腔多功能的鼻电极。
5.本实用新型采用以下技术方案：
6.一种单腔多功能的鼻电极，包括本体、鼻外电极、基座、鼻外电极导电接口，所述本体一侧设置贴合外鼻形状的棱形凹槽，基座连接在棱形凹槽底部，所述的鼻外电极的外表面与本体固定在一起，所述基座顶面对称设有插接导电棉签的一对橡胶中空柱，基座底面沿中心线设有插接脉冲发生装置的一对橡胶导线插孔和用于插接雾化治疗管或者洗鼻器出水管的插接孔。
7.作为优选，所述导线插孔和插接孔内设有可破坏连接件，所述导线插孔适配导电棉签。
8.作为优选，所述可破坏连接件为十字型开孔或者若干三角形拼接的开孔。
9.作为优选，所述可破坏连接件为橡胶薄片。
10.作为优选，还包括设置于鼻外电极内的导电凝胶，所述导电凝胶两面具有黏性，一面粘贴在鼻外电极的内表面与鼻外电极导电接口内通的导线构成电连接，另一面可粘贴在鼻子及周围的皮肤表面。
11.作为优选，所述基座设有电极导电片，所述电极导电片与导线插孔、导电棉签电性联通。
12.作为优选，所述鼻外电极和鼻内电极用导电橡胶制作而成。
13.与现有技术相比，本实用新型具有以下优点：
14.1.本实用新的基座设有插接脉冲发生装置的一对橡胶导线插孔和用于插接雾化治疗管或者洗鼻器出水管的插接孔，不仅可以进行鼻炎的电性治疗，还可以通过外接水源或者雾化仪，实现清洗鼻腔和雾化治疗。
15.2.本实用新型采用导电凝胶直接粘贴在皮肤表面，改变佩戴方式，使得鼻部电极佩戴方便；第三，鼻部电极整体柔软易变形，可以适应不同的鼻型，与皮肤表面接触更加紧密，佩戴牢固。
附图说明

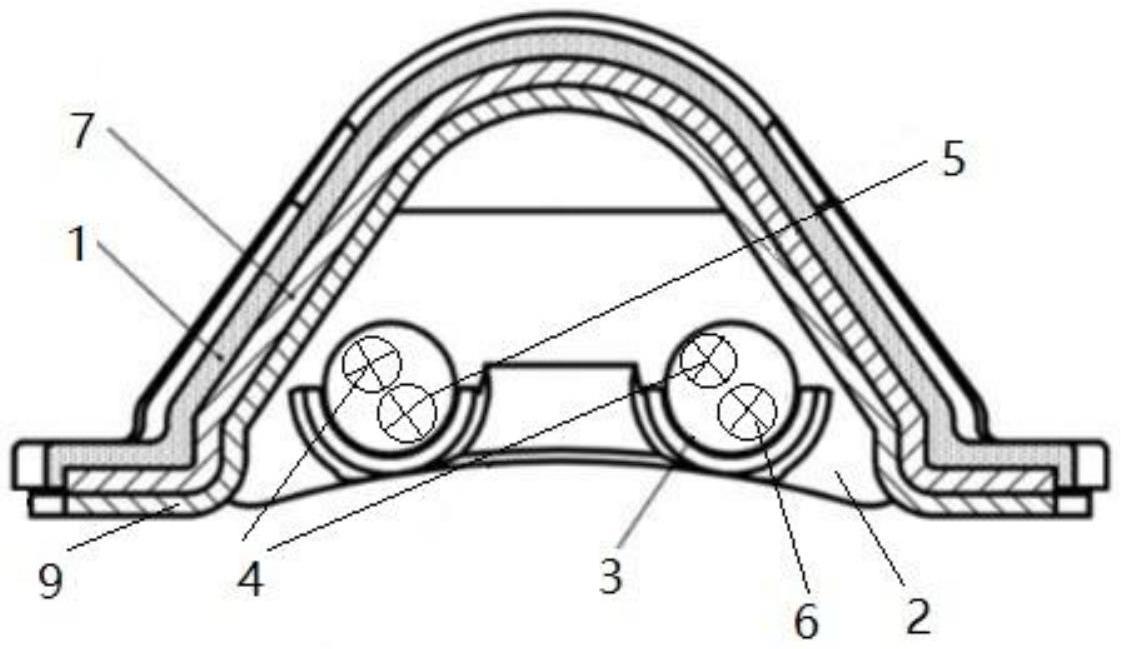

16.图1为本实用新型的结构示意图。
17.图2为本实用新型的立体图。
18.图3为本实用新型主视图。
19.图中，本体1、基座2、橡胶中空柱3、导线插孔4、插接孔5、可破坏连接件6、鼻外电极7、鼻外电极导电接口8、导电凝胶9。
具体实施方式
20.为了便于理解本实用新型技术方案，以下结合附图与具体实施例进行详细说明。
21.实施例1：
22.如图1-3所示，本实用新型公开一种单腔多功能的鼻电极，包括本体1、鼻外电极7、基座2、鼻外电极导电接口8，所述本体1一侧设置贴合外鼻形状的棱形凹槽，基座2连接在棱形凹槽底部，所述的鼻外电极的外表面与本体固定在一起，其特征在于，所述基座2顶面对称设有插接导电棉签的一对橡胶中空柱3，基座底面沿中心线设有插接脉冲发生装置的一对橡胶导线插孔4和用于插接雾化治疗管或者洗鼻器出水管的插接孔5。
23.本实用新的基座设有插接脉冲发生装置的一对橡胶导线插孔和用于插接雾化治疗管或者洗鼻器出水管的插接孔，不仅可以进行鼻炎的电性治疗，还可以通过外接水源或者雾化仪，实现清洗鼻腔和雾化治疗。
24.所述导线插孔和插接孔内设有可破坏连接件6，所述导线插孔适配导电棉签。
25.所述可破坏连接件为十字型开孔或者若干三角形拼接的开孔。
26.所述可破坏连接件为橡胶薄片。
27.本实用新型还包括设置于鼻外电极内的导电凝胶9，所述导电凝胶两面具有黏性，一面粘贴在鼻外电极的内表面与鼻外电极导电接口内通的导线构成电连接，另一面可粘贴在鼻子及周围的皮肤表面。
28.本实用新型采用导电凝胶直接粘贴在皮肤表面，改变佩戴方式，使得鼻部电极佩戴方便；第三，鼻部电极整体柔软易变形，可以适应不同的鼻型，与皮肤表面接触更加紧密，佩戴牢固。
29.所述基座设有电极导电片，所述电极导电片与导线插孔、导电棉签电性联通。
30.所述鼻外电极和鼻内电极用导电橡胶制作而成。
31.实施例2：
32.所述可破坏连接件为若干三角形拼接的开孔，其余同实施例1。
33.以上仅是本实用新型的优选实施方式，本实用新型的保护范围以权利要求所限定的范围为准，本领域技术人员在不脱离本实用新型的精神和范围内做出的若干改进和润饰，也应视为本实用新型的保护范围。


技术特征：
1.一种单腔多功能的鼻电极，包括本体(1)、鼻外电极(7)、基座(2)、鼻外电极导电接口(8)，所述本体(1)一侧设置贴合外鼻形状的棱形凹槽，基座(2)连接在棱形凹槽底部，所述的鼻外电极的外表面与本体固定在一起，其特征在于，所述基座(2)顶面对称设有插接导电棉签的一对橡胶中空柱(3)，基座底面沿中心线设有插接脉冲发生装置的一对橡胶导线插孔(4)和用于插接雾化治疗管或者洗鼻器出水管的插接孔(5)。2.根据权利要求1所述的一种单腔多功能的鼻电极，其特征在于，所述导线插孔和插接孔内设有可破坏连接件(6)，所述导线插孔适配导电棉签。3.根据权利要求2所述的一种单腔多功能的鼻电极，其特征在于，所述可破坏连接件为十字型开孔或者若干三角形拼接的开孔。4.根据权利要求2所述的一种单腔多功能的鼻电极，其特征在于，所述可破坏连接件为橡胶薄片。5.根据权利要求1所述的一种单腔多功能的鼻电极，其特征在于，还包括设置于鼻外电极内的导电凝胶(9)，所述导电凝胶两面具有黏性，一面粘贴在鼻外电极的内表面与鼻外电极导电接口内通的导线构成电连接，另一面可粘贴在鼻子及周围的皮肤表面。6.根据权利要求1所述的一种单腔多功能的鼻电极，其特征在于，所述基座设有电极导电片，所述电极导电片与导线插孔、导电棉签电性联通。7.根据权利要求1所述的一种单腔多功能的鼻电极，其特征在于，所述鼻外电极和鼻内电极用导电橡胶制作而成。

技术总结
本实用新型公开一种单腔多功能的鼻电极，包括本体、鼻外电极、基座、鼻外电极导电接口，所述本体一侧设置贴合外鼻形状的棱形凹槽，基座连接在棱形凹槽底部，所述的鼻外电极的外表面与本体固定在一起，所述基座顶面对称设有插接导电棉签的一对橡胶中空柱，基座底面沿中心线设有插接脉冲发生装置的一对橡胶导线插孔和用于插接雾化治疗管或者洗鼻器出水管的插接孔；本实用新的基座设有插接脉冲发生装置的一对橡胶导线插孔和用于插接雾化治疗管或者洗鼻器出水管的插接孔，不仅可以进行鼻炎的电性治疗，还可以通过外接水源或者雾化仪，实现清洗鼻腔和雾化治疗。清洗鼻腔和雾化治疗。清洗鼻腔和雾化治疗。


技术研发人员：陈亮宇 曲木日杂
受保护的技术使用者：布拖县人民医院
技术研发日：2023.04.17
技术公布日：2023/10/27
