1.本实用新型涉及包装盒技术领域，更具体地说，本实用新型涉及一种可视包装盒。


背景技术：

2.包装盒用于对物品进行包装，对物品进行防护和提升美观度，可视化包装盒会在包装盒的局部位置，采用透明塑料或玻璃等可视化材料进行安装，从而实现对包装盒内部的物品就行直观的观测，现有的可视化包装盒的可视化位置为固定的，从而不能更直观的观测盒内物品的样貌，同时在对其他物品进行包装时，固定的可视化位置无法使用其他的物品。
3.中国实用新型公开说明书cn217295370u公开了一种可视包装盒，由包装盒本体组成，所述的包装盒本体包括顶部的第一盒面和与第一盒面互相垂直的第二盒面，所述的第一盒面上设置有第一可视窗口。使用者能通过查看第一盒面上的第一可视窗口，了解盒内物品的状态，存放槽位于置物腔的底部且与置物腔连通的设置使得如果物品有水分渗出，水分能够向下汇集到集水板的集水槽内，使用者能通过取放集水板从而对物品渗出的水分进行处理。但这种设置，由于可视化窗口为固定设置，从而不能更直观的观测盒内物品的样貌，同时在对其他物品进行包装时，固定的可视化位置无法使用其他的物品，因此，针对这个问题，如何设计出一种可视包装盒，成为我们当前需要解决的问题。


技术实现要素：

4.为了克服现有技术的上述缺陷，本实用新型的实施例提供一种可视包装盒，通过设置第二固定框架与遮挡布，通过推动手柄，从而使第二固定框架进行对应的升降，包装盒体内部顶端的遮挡布进行收缩，底端的遮挡布会进行对应的伸展，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种可视包装盒，包括包装盒体，所述包装盒体的内部固定安装有第一固定框架，所述第一固定框架的内部滑动连接有第二固定框架，所述第二固定框架的内部固定安装有可视镜片，所述包装盒体的内壁固定安装有支撑框，所述支撑框的内部转动连接有转轴，所述转轴转动连接在包装盒体的内壁，所述转轴的外侧固定安装有卷簧，所述卷簧的一端固定安装有遮挡布，所述遮挡布固定安装在第二固定框架的顶部，所述遮挡布滑动连接在支撑框的内部，所述遮挡布滑动连接在第一固定框架的内部，所述遮挡布的内部固定安装有强化杆，所述强化杆的数量设置为多个，多个所述强化杆关于遮挡布的竖直中心线呈线性阵列状等距依次分布设置，多个所述强化杆均滑动连接在第一固定框架的内部。
6.在一个优选地实施方式中，所述第二固定框架的一侧固定安装有延伸架，所述延伸架滑动连接在第一固定框架的内部。
7.在一个优选地实施方式中，所述延伸架的内部滑动连接有限位杆，所述第一固定框架的内部开设限位孔，所述限位杆插接在限位孔的内部。
8.在一个优选地实施方式中，所述延伸架的一侧固定安装有限位筒，所述限位杆的外侧固定安装有支撑盘。
9.在一个优选地实施方式中，所述支撑盘滑动连接在限位筒的内壁，所述支撑盘的一侧设有弹簧，所述弹簧固定安装在延伸架的一侧。
10.在一个优选地实施方式中，所述限位杆的一端固定安装有手柄，所述第二固定框架的内部滑动连接有刮板。
11.在一个优选地实施方式中，所述刮板的一侧铰接有传动架，所述传动架卡接在第二固定框架的内部。
12.本实用新型的技术效果和优点：
13.1、本实用新型通过设置第二固定框架与遮挡布，通过推动手柄，从而使第二固定框架进行对应的升降，从而通过可视镜片对包装盒体内部的物品进行观测，此时由于包装盒体内部顶端的遮挡布进行收缩，底端的遮挡布会进行对应的伸展，从而保证除了可视镜片所在的外置之外的其他地方始终保持封闭状态，以此实现对包装盒体的可视位置进行灵活改变的目的；
14.2、本实用新型通过设置刮板，通过使传动架翻转，推动传动架使刮板进行对应的升降，从而通过刮板对可视镜片的表面的污垢进行刮除，并对可视镜片的表面进行擦拭，从而使可视镜片恢复至能够进行正常观测的清晰度，以此避免可视镜片清晰度降低导致无法对包装盒体内部进行正常可视的现象发生。
附图说明

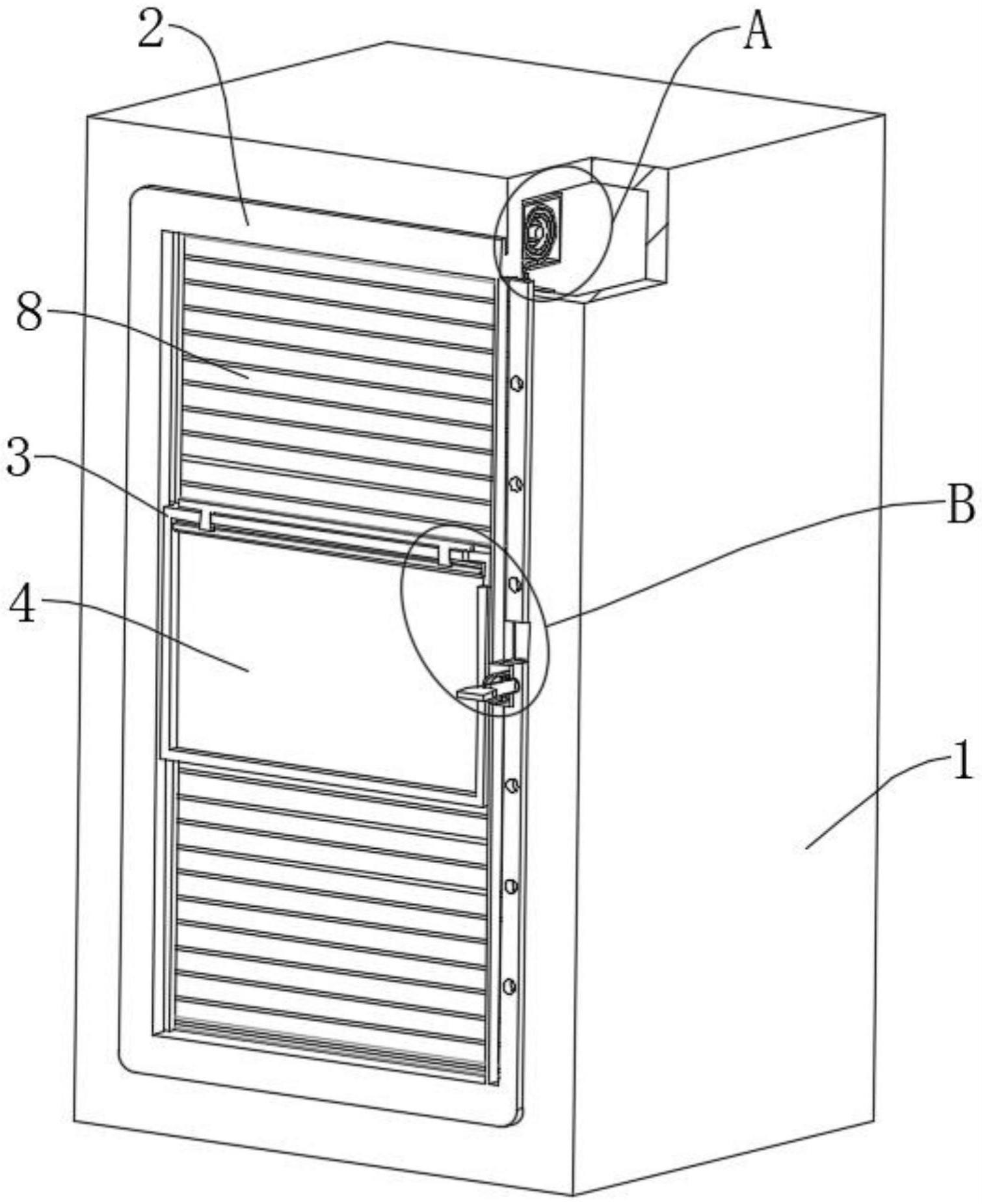

15.图1为本实用新型的局部结构剖视图。
16.图2为本实用新型图1的a部结构放大图。
17.图3为本实用新型图1的b部结构放大图。
18.附图标记为：1、包装盒体；2、第一固定框架；3、第二固定框架；4、可视镜片；5、支撑框；6、转轴；7、卷簧；8、遮挡布；9、强化杆；10、延伸架；11、限位杆；12、限位孔；13、限位筒；14、支撑盘；15、弹簧；16、手柄；17、刮板；18、传动架。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.参照说明书附图1-3，如图1所示，本实用新型实施例的一种可视包装盒，包括包装盒体1，包装盒体1的内部固定安装有第一固定框架2，第一固定框架2的内部滑动连接有第二固定框架3，通过第二固定框架3对可视镜片4进行固定，进而通过移动第二固定框架3改变可视镜片4的位置，从而改变包装盒体1的可视位置，第二固定框架3的内部固定安装有可视镜片4，如图2所示，包装盒体1的内壁固定安装有支撑框5，支撑框5的内部转动连接有转轴6，转轴6转动连接在包装盒体1的内壁，转轴6的外侧固定安装有卷簧7，卷簧7的一端固定安装有遮挡布8，遮挡布8固定安装在第二固定框架3的顶部，遮挡布8滑动连接在支撑框5的
内部，遮挡布8滑动连接在第一固定框架2的内部，遮挡布8的内部固定安装有强化杆9，通过强化杆9的设置，对遮挡布8限位的同时增加遮挡布8的硬度，强化杆9的数量设置为多个，多个强化杆9关于遮挡布8的竖直中心线呈线性阵列状等距依次分布设置，多个强化杆9均滑动连接在第一固定框架2的内部。
21.需要说明的是，其中，在需要改变包装盒体1的可视位置时，通过拉动手柄16使限位杆11从限位孔12的内部完全滑出，同时弹簧15进行收缩，此时延伸架10失去限位，通过推动手柄16，从而使第二固定框架3进行对应的升降，在使第二固定框架3上升时，在卷簧7的收缩作用下对遮挡布8进行收卷，从而使遮挡布8容纳在支撑框5的内部，由于遮挡布8的数量设置为多个，并关于可视镜片4的水平中心线呈轴对称设置，此时由于包装盒体1内部顶端的遮挡布8进行收缩，底端的遮挡布8会进行对应的伸展，从而保证除了可视镜片4所在的外置之外的其他地方始终保持封闭状态，在通过推动手柄16使第二固定框架3下降时，顶端的卷簧7会进行拉伸，从而使遮挡布8进行伸展，同理，底端的遮挡布8会收缩收纳在对应的支撑框5内，在使第二固定框架3停留在对应的位置后，通过松开手柄16，此时弹簧15进行收缩，从而通过支撑盘14使限位杆11向限位孔12的内部滑动，直至完全插接在对应的限位孔12内，从而完成对第二固定框架3的固定，此时可通过可视镜片4对包装盒体1内部的物品进行观测，以此实现对包装盒体1的可视位置进行灵活改变的目的。
22.进一步的，如图3所示，第二固定框架3的一侧固定安装有延伸架10，延伸架10滑动连接在第一固定框架2的内部，延伸架10的内部滑动连接有限位杆11，通过限位杆11的设置，对延伸架10进行限位，进而对第二固定框架3进行限位，第一固定框架2的内部开设限位孔12，限位杆11插接在限位孔12的内部，延伸架10的一侧固定安装有限位筒13，限位杆11的外侧固定安装有支撑盘14，支撑盘14滑动连接在限位筒13的内壁，支撑盘14的一侧设有弹簧15，弹簧15固定安装在延伸架10的一侧，限位杆11的一端固定安装有手柄16，第二固定框架3的内部滑动连接有刮板17，刮板17的一侧铰接有传动架18，传动架18卡接在第二固定框架3的内部。
23.需要说明的是，其中，在当可视镜片4的表面因污垢等物体对可视镜片4进行遮挡，导致无法正常对包装盒体1的内部进行观测时，通过使传动架18翻转，直至与第二固定框架3完全分离，此时刮板17失去限位，通过推动传动架18使刮板17进行对应的升降，从而通过刮板17对可视镜片4的表面的污垢进行刮除，并对可视镜片4的表面进行擦拭，从而使可视镜片4恢复至能够进行正常观测的清晰度，以此避免可视镜片4清晰度降低导致无法对包装盒体1内部进行正常可视的现象发生。
24.最后应说明的几点是：首先，在本技术的描述中，需要说明的是，除非另有规定和限定，术语“安装”、“相连”、“连接”应做广义理解，可以是机械连接或电连接，也可以是两个元件内部的连通，可以是直接相连，“上”、“下”、“左”、“右”等仅用于表示相对位置关系，当被描述对象的绝对位置改变，则相对位置关系可能发生改变；
25.其次：本实用新型公开实施例附图中，只涉及到与本公开实施例涉及到的结构，其他结构可参考通常设计，在不冲突情况下，本实用新型同一实施例及不同实施例可以相互组合；
26.最后：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用
新型的保护范围之内。
