一种电气安装线缆辅助放线装置的制作方法

1.本实用新型涉及线缆辅助放线技术领域,具体来说,涉及一种电气安装线缆辅助放线装置。


背景技术:

2.电气工程是现代科技领域中的核心学科和关键学科,电力是发展生产和提高人类生活水平的重要物质基础,电力的应用在不断深化电气工程应用和发展,电气自动化是国民经济和人民生活现代化的重要标志,就国际水平而言,在今后相当长的时期内,电力的需求仍将不断增长。
3.在电气工程安装过程中,需铺设大量电缆,而在实际铺设的过程中,由于需要铺设不同规格的电缆,通常将多个线缆堆放在一起进行拉线铺设,由于多跟线缆放在一起进行拉线易导致线缆缠绕在一起,后续需工作人员进行梳理,增大工作人员劳动强度,同时多个线缆堆放,也不易放线工作的进行。
4.针对相关技术中的问题,目前尚未提出有效的j9九游会真人的解决方案。


技术实现要素:

5.针对相关技术中的问题,本实用新型提出一种电气安装线缆辅助放线装置,以克服现有相关技术所存在的上述技术问题。
6.本实用新型的技术方案是这样实现的:
7.一种电气安装线缆辅助放线装置,包括安装底座,所述安装底座的一端固定安装有连接块,所述连接块安装有推拉杆,所述推拉杆上对称设有把手,所述安装底座上位于所述连接块的一端设有双向定位机构,所述双向定位机构上对称设有定位侧板,所述定位侧板之间安装有线缆筒安装机构,所述安装底座上远离所述连接块的一端安装有支撑架,所述支撑架上安装有三个线缆导向机构。
8.优选的,所述双向定位机构包括外壳体,所述外壳体内中心处固定设有隔板,所述隔板的两侧均安装有电机,所述电机上均安装有同步控制器,所述电机的输出端设有螺纹杆,所述螺纹杆上套设有活动套,所述外壳体顶部对称设有导向槽,所述活动套上安装有贯穿所述导向槽并与所述定位侧板连接的连接杆一。
9.优选的,所述线缆筒安装机构包括定位圆筒一、定位圆筒二和定位圆筒三,所述定位圆筒一和所述定位圆筒三的一端通过转动轴与所述定位侧板活动连接,所述定位圆筒一、所述定位圆筒二和所述定位圆筒三上对称可拆卸设有挡块,所述定位圆筒一、所述定位圆筒二之间以及所述定位圆筒二与所述定位圆筒三之间均设有转动连接结构。
10.优选的,所述转动连接结构包括与所述定位圆筒一一端通过连接轴一连接有c形套,所述定位圆筒二的一端设有连接轴二,所述c形套与所述连接轴二之间设有轴承,所述轴承外圈设有外限位环,所述轴承的内圈设有内限位环。
11.优选的,所述线缆导向机构包括导向筒,所述导向筒内设有空腔,所述空腔内均匀
安装有四块弹性垫,所述弹性垫上通过连接杆二活动连接有导向轮。
12.优选的,所述安装底座的底部对称设有四组支撑腿,所述支撑腿的底端活动连接有行走轮。
13.本实用新型提供了一种电气安装线缆辅助放线装置,有益效果如下:
14.通过设置在安装底座上的连接块用于推拉杆的安装,设置的把手方便推动设备进行移动,安装底座上设置的双向定位机构可以带动定位侧板同时向内夹紧或者向外扩张,从而使线缆筒安装机构分开,并将线缆筒安装上,利用线缆导向机构的作用,将线缆从线缆筒上拉出,并穿过对应的线缆导向机构,从而实现了对线缆的导向作用,本技术的装置结构简单,使用方便,方便线缆筒的安装拆卸,同时,可以实现三组线缆同时放线,不会互相影响,且在放线时,可以对线缆起到导向的作用,增加其稳定性。
附图说明
15.为了更清楚地说明本实用新型实施例或现有技术中的技术方案,下面将对实施例中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

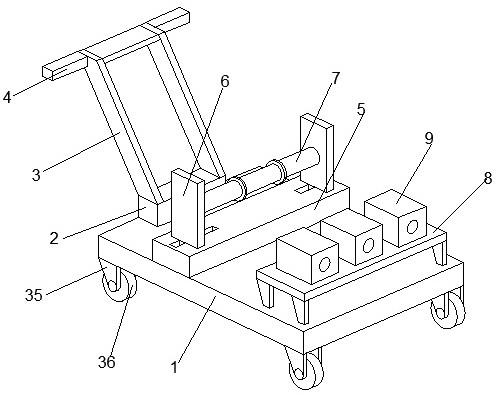

16.图1是根据本实用新型实施例的一种电气安装线缆辅助放线装置的主视图;
17.图2是根据本实用新型实施例的一种电气安装线缆辅助放线装置中双向定位机构的结构示意图;
18.图3是根据本实用新型实施例的一种电气安装线缆辅助放线装置中线缆筒安装机构的结构示意图;
19.图4是根据本实用新型实施例的一种电气安装线缆辅助放线装置中转动连接结构的结构示意图;
20.图5是根据本实用新型实施例的一种电气安装线缆辅助放线装置中线缆导向机构的结构示意图。
21.图中:
22.1、安装底座;2、连接块;3、推拉杆;4、把手;5、双向定位机构;6、定位侧板;7、线缆筒安装机构;8、支撑架;9、线缆导向机构;10、外壳体;11、隔板;12、同步控制器;13、电机;14、螺纹杆;15、活动套;16、导向槽;17、连接杆一;18、定位圆筒一;19、定位圆筒二;20、定位圆筒三;21、挡块;22、转动轴;23、转动连接结构;24、连接轴一;25、c形套;26、连接轴二;27、轴承;28、外限位环;29、内限位环;30、导向筒;31、空腔;32、弹性垫;33、连接杆二;34、导向轮;35、支撑腿;36、行走轮。
具体实施方式
23.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解,下面结合具体实施方式,进一步阐述本实用新型。
24.请参阅图1-5,根据本实用新型实施例的一种电气安装线缆辅助放线装置,包括安装底座1,所述安装底座1的一端固定安装有连接块2,所述连接块2安装有推拉杆3,通过设置在安装底座1上的连接块2用于推拉杆3的安装,所述推拉杆3上对称设有把手4,设置的把
手4方便推动设备进行移动,所述安装底座1上位于所述连接块2的一端设有双向定位机构5,所述双向定位机构5上对称设有定位侧板6,安装底座1上设置的双向定位机构5可以带动定位侧板6同时向内夹紧或者向外扩张,所述定位侧板6之间安装有线缆筒安装机构7,从而使线缆筒安装机构7分开,所述安装底座1上远离所述连接块2的一端安装有支撑架8,所述支撑架8上安装有三个线缆导向机构9,利用线缆导向机构9的作用,将线缆从线缆筒上拉出,并穿过对应的线缆导向机构9,从而实现了对线缆的导向作用,本技术的装置结构简单,使用方便,方便线缆筒的安装拆卸,同时,可以实现三组线缆同时放线,不会互相影响,且在放线时,可以对线缆起到导向的作用,增加其稳定性。
25.在一实施例中,请参阅说明书附图2所示,所述双向定位机构5包括外壳体10,所述外壳体10内中心处固定设有隔板11,所述隔板11的两侧均安装有电机13,所述电机13上均安装有同步控制器12,所述电机13的输出端设有螺纹杆14,所述螺纹杆14上套设有活动套15,所述外壳体10顶部对称设有导向槽16,所述活动套15上安装有贯穿所述导向槽16并与所述定位侧板6连接的连接杆17一。通过设置的同步控制器12控制电机13工作,使螺纹杆14带动活动套15,在导向槽16与连接杆17一的作用下,带动定位侧板6进行同步向内夹紧或者向外扩张,从而对线缆筒安装机构7上安装的线缆进行定位。
26.在一实施例中,请参阅说明书附图3和4所示,所述线缆筒安装机构7包括定位圆筒一18、定位圆筒二19和定位圆筒三20,所述定位圆筒一18和所述定位圆筒三20的一端通过转动轴22与所述定位侧板6活动连接,所述定位圆筒一18、所述定位圆筒二19和所述定位圆筒三20上对称可拆卸设有挡块21,所述定位圆筒一18、所述定位圆筒二19之间以及所述定位圆筒二19与所述定位圆筒三20之间均设有转动连接结构23,所述转动连接结构23包括与所述定位圆筒一18一端通过连接轴一24连接有c形套25,所述定位圆筒二19的一端设有连接轴二26,所述c形套25与所述连接轴二26之间设有轴承27,所述轴承27外圈设有外限位环28,所述轴承27的内圈设有内限位环29。通过设置的定位圆筒一18、定位圆筒二19和定位圆筒三20,可以安装三个不同的线缆筒,用于不同需要的线缆,可拆卸设置的挡块21可以对线缆筒进行限位,通过转动连接结构23的作用,利用c形套25与轴承27的外圈接触,通过外限位环28进行定位,连接轴二26则插入轴承27的内圈中,利用内限位环29进行限位,从而使定位圆筒一18、定位圆筒二19和定位圆筒三20可以在不互相影响的作用下转动,且可以进行拆装工作。
27.在一实施例中,请参阅说明书附图5所示,所述线缆导向机构9包括导向筒30,所述导向筒30内设有空腔31,所述空腔31内均匀安装有四块弹性垫32,所述弹性垫32上通过连接杆二33活动连接有导向轮34。通过设置在导向筒30内的空腔31,并在空腔31内安装有四块弹性垫32,利用导向轮34对线缆进行导向作用,通过弹性垫32的作用,可以适应不同规格的线缆。
28.在实际应用时,通过设置在安装底座1上的连接块2用于推拉杆3的安装,设置的把手4方便推动设备进行移动,安装底座1上设置的双向定位机构5可以带动定位侧板6同时向内夹紧或者向外扩张,从而使线缆筒安装机构7分开,并将线缆筒安装上,利用线缆导向机构9的作用,将线缆从线缆筒上拉出,并穿过对应的线缆导向机构9,从而实现了对线缆的导向作用,本技术的装置结构简单,使用方便,方便线缆筒的安装拆卸,同时,可以实现三组线缆同时放线,不会互相影响,且在放线时,可以对线缆起到导向的作用,增加其稳定性。
29.虽然本说明书按照实施方式加以描述,但并非每个实施方式仅包含一个独立的技术方案,说明书的这种叙述方式仅仅是为清楚起见,本领域技术人员应当将说明书作为一个整体,各实施例中的技术方案也可以经适当组合,形成本领域技术人员可以理解的其他实施方式。
