一种ph锅炉回灰的斗式输送装置的制作方法
一种ph锅炉回灰的斗式输送装置
技术领域
1.本实用新型涉及ph锅炉技术领域,具体为一种ph锅炉回灰的斗式输送装置。


背景技术:

2.ph锅炉采用框架结构,其型式为卧式强制循环。该炉采用强制循环,在露天外部设置两台强制循环水泵,废气在炉体内是水平通过炉内的受热面的,锅炉壳体、楼梯和巡检平台。受热面垂直悬挂在炉内,从锅炉的废气入口到出口,依次为过热器、蒸发器,它们分别有联箱连接,在锅炉的顶部还设有汽包,ph锅炉在使用时,ph锅炉回灰需要使用提升斗进行输送。
3.现有的ph锅炉在回灰处理时,极易散落于输送装置内部,导致输送装置内部堵塞,影响后续的ph锅炉回灰处理,为此,我们提出一种ph锅炉回灰的斗式输送装置,方便及时清理散落回灰,从而保证了ph锅炉回灰的处理效率。


技术实现要素:

4.本实用新型的目的在于提供一种ph锅炉回灰的斗式输送装置,具备处理输送器散落回灰的优点,解决了现有的ph锅炉在回灰处理时,极易散落于输送装置内部,导致输送装置内部堵塞,影响后续的ph锅炉回灰处理的问题。
5.为实现上述目的,本实用新型提供如下技术方案:一种ph锅炉回灰的斗式输送装置,包括箱体和提升器,其中所述箱体顶部一侧安装有提升器,所述提升器内部中间安装有输送带,所述输送带外表面安装有提升斗,所述箱体顶部靠近提升器一侧安装有输送器,所述输送器顶部中间安装有上料电机,所述上料电机输出轴位于输送器内部安装有上料轴,所述上料轴外表面安装有上料叶片,所述输送器外表面靠近顶部安装有下料管。
6.优选的,所述箱体顶部靠近输送器一侧安装有进料斗,所述箱体内部位于进料斗底部安装有导板,所述导板向提升斗一侧倾斜设置。
7.优选的,所述箱体内底部位于输送带一侧安装有回料板,所述回料板靠近输送器一侧倾斜设置。
8.优选的,所述提升器内表面安装有陶瓷内衬,所述提升器一侧靠近顶部安装有排料斗。
9.优选的,所述输送带外表面两侧中间均通过支撑架安装有刮板,所述刮板与支撑架倾斜设置。
10.优选的,所述箱体底部四个角位置处均安装有移动轮,所述移动轮外表面安装有防滑套。
11.与现有技术相比,本实用新型的有益效果如下:
12.1、本实用新型通过设置回料板和输送器,达到对散落回灰进行收集清理的效果,以解决现有的ph锅炉在回灰处理时,极易散落于输送装置内部,导致输送装置内部堵塞,影响后续的ph锅炉回灰处理的问题,方便及时清理散落回灰,从而保证了ph锅炉回灰的处理
效率。
13.2、本实用新型通过设置支撑架和刮板,达到对提升器内表面进行刮铲清理的效果,以解决提升器在使用过程中,无法对内壁进行刮铲,提升器内壁极易板结ph锅炉回灰,影响后续ph锅炉使用的问题,保证了提升器内壁洁净度,从而方便ph锅炉使用。
附图说明

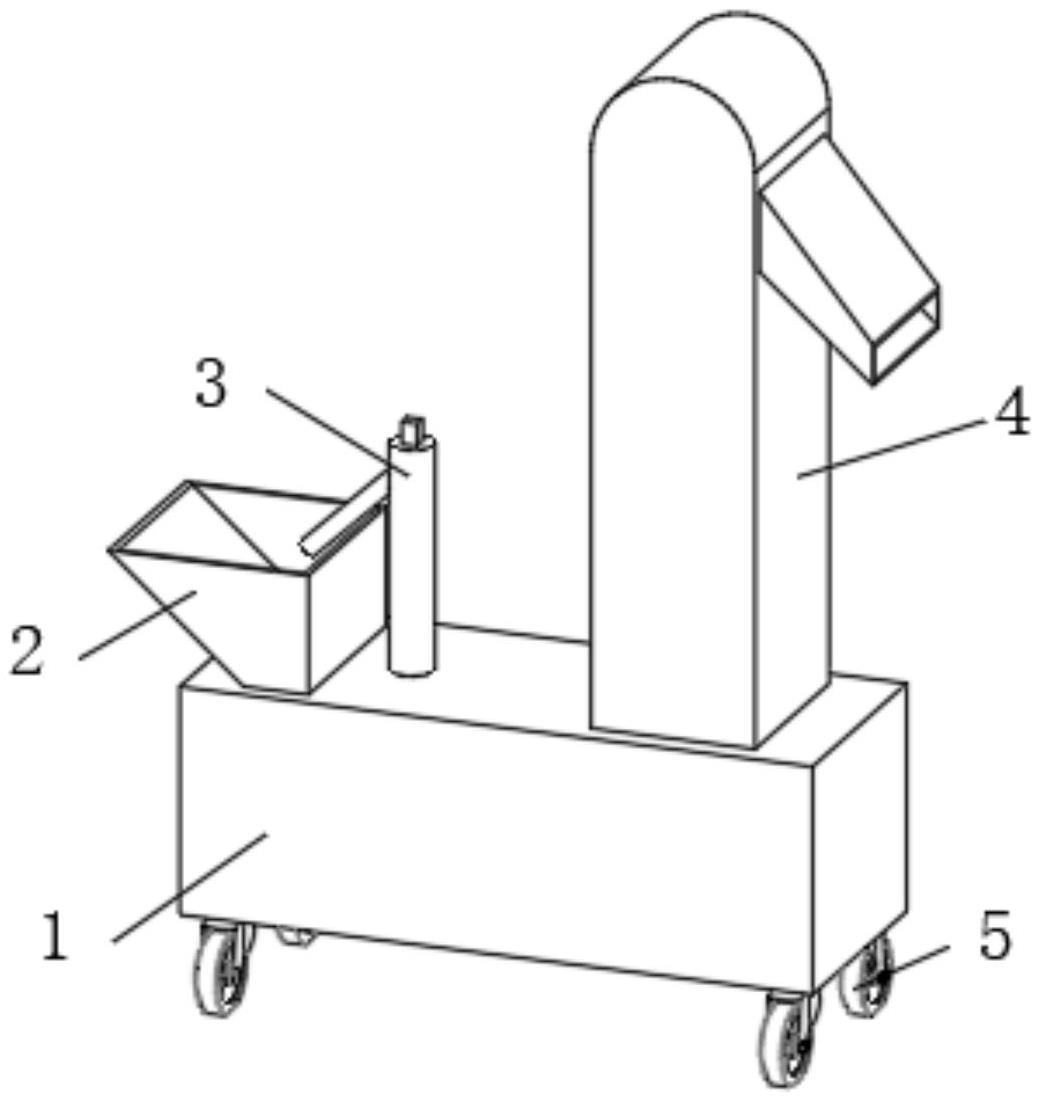

14.图1为本实用新型的主视结构示意图;
15.图2为本实用新型的剖视结构示意图;
16.图3为图2当中a的放大结构示意图;
17.图4为本实用新型输送器的剖视结构示意图。
18.附图标记:1、箱体;2、进料斗;3、输送器;4、提升器;5、移动轮;6、输送带;7、排料斗;8、提升斗;9、下料管;10、导板;11、回料板;12、刮板;13、支撑架;14、上料轴;15、上料叶片;16、上料电机。
具体实施方式
19.下文结合附图和具体实施例对本实用新型的技术方案做进一步说明。
20.如图1-4所示,为实现上述目的,本实用新型提供如下技术方案:一种ph锅炉回灰的斗式输送装置,包括箱体1和提升器4,箱体1顶部一侧安装有提升器4,提升器4内部中间安装有输送带6,输送带6外表面安装有提升斗8,箱体1顶部靠近提升器4一侧安装有输送器3,输送器3顶部中间安装有上料电机16,上料电机16输出轴位于输送器3内部安装有上料轴14,上料轴14外表面安装有上料叶片15,输送器3外表面靠近顶部安装有下料管9,箱体1顶部靠近输送器3一侧安装有进料斗2,箱体1内部位于进料斗2底部安装有导板10,导板10向提升斗8一侧倾斜设置,箱体1内底部位于输送带6一侧安装有回料板11,回料板11靠近输送器3一侧倾斜设置,对回料进行收集,提升器4内表面安装有陶瓷内衬,增加提升器4的耐磨性能,提升器4一侧靠近顶部安装有排料斗7,输送带6外表面两侧中间均通过支撑架13安装有刮板12,刮板12与支撑架13倾斜设置,通过刮板12对提升器4内表面进行清理,箱体1底部四个角位置处均安装有移动轮5,便于移动本实用新型,移动轮5外表面安装有防滑套。
21.基于实施例的一种ph锅炉回灰的斗式输送装置的工作原理是:将本实用新型安装好后,通过设置的移动轮5将箱体1移至使用处,并将ph锅炉回灰通过进料斗2输送,通过导板10作用将ph锅炉回灰输送至提升斗8,再启动输送带6,通过输送带6和提升斗8,将ph锅炉回灰提升至排料斗7排出,排料过程中,散落的ph锅炉回灰下落至回料板11位置,通过回料板11将ph锅炉回灰输送至输送器3位置,再启动上料电机16,通过上料电机16带动上料叶片15转动,将散落的ph锅炉回灰输送至进料斗2,从而实现循环排料,至此,本设备工作流程完成。
22.上述具体实施例仅仅是本实用新型的几种优选的实施例,基于本实用新型的技术方案和上述实施例的相关启示,本领域技术人员可以对上述具体实施例做出多种替代性的改进和组合。


技术特征:
1.一种ph锅炉回灰的斗式输送装置,包括箱体(1)和提升器(4),其特征在于:所述箱体(1)顶部一侧安装有提升器(4),所述提升器(4)内部中间安装有输送带(6),所述输送带(6)外表面安装有提升斗(8),所述箱体(1)顶部靠近提升器(4)一侧安装有输送器(3),所述输送器(3)顶部中间安装有上料电机(16),所述上料电机(16)输出轴位于输送器(3)内部安装有上料轴(14),所述上料轴(14)外表面安装有上料叶片(15),所述输送器(3)外表面靠近顶部安装有下料管(9)。2.根据权利要求1所述的一种ph锅炉回灰的斗式输送装置,其特征在于:所述箱体(1)顶部靠近输送器(3)一侧安装有进料斗(2),所述箱体(1)内部位于进料斗(2)底部安装有导板(10),所述导板(10)向提升斗(8)一侧倾斜设置。3.根据权利要求1所述的一种ph锅炉回灰的斗式输送装置,其特征在于:所述箱体(1)内底部位于输送带(6)一侧安装有回料板(11),所述回料板(11)靠近输送器(3)一侧倾斜设置。4.根据权利要求1所述的一种ph锅炉回灰的斗式输送装置,其特征在于:所述提升器(4)内表面安装有陶瓷内衬,所述提升器(4)一侧靠近顶部安装有排料斗(7)。5.根据权利要求1所述的一种ph锅炉回灰的斗式输送装置,其特征在于:所述输送带(6)外表面两侧中间均通过支撑架(13)安装有刮板(12),所述刮板(12)与支撑架(13)倾斜设置。6.根据权利要求1所述的一种ph锅炉回灰的斗式输送装置,其特征在于:所述箱体(1)底部四个角位置处均安装有移动轮(5),所述移动轮(5)外表面安装有防滑套。

技术总结
本实用新型公开了一种ph锅炉回灰的斗式输送装置,其技术方案包括:箱体和提升器,所述箱体顶部一侧安装有提升器,所述提升器内部中间安装有输送带,所述输送带外表面安装有提升斗,所述箱体顶部靠近提升器一侧安装有输送器,所述输送器顶部中间安装有上料电机,所述上料电机输出轴位于输送器内部安装有上料轴,所述上料轴外表面安装有上料叶片,所述输送器外表面靠近顶部安装有下料管。一种ph锅炉回灰的斗式输送装置解决了现有的ph锅炉在回灰处理时,极易散落于输送装置内部,导致输送装置内部堵塞,影响后续的ph锅炉回灰处理的问题,方便及时清理散落回灰,从而保证了ph锅炉回灰的处理效率。的处理效率。的处理效率。


技术研发人员:胡全干 施翔 袁建 邓洪坚 张太顺
