1.本实用新型涉及放线设备的技术领域，特别是涉及一种建筑结构改造施工用放线设备。


背景技术：

2.建筑施工是指工程建设实施阶段的生产活动，是各类建筑物的建造过程，也可以说是把设计图纸上的各种线条，在指定的地点，变成实物的过程，在建筑施工过程中，常需要借助放线设备，对卷绕有线缆的线缆盘进行安装固定，以便放线作业的稳定实施，经检索公告号为cn215710592u的专利文件中，提供了一种可自动伸缩的建筑施工放线设备，包括支撑座，所述支撑座的上表面一侧固定连接有安装架，所述安装架的一端固定连接有第一电机，所述安装架的另一端固定连接有第二电机，所述第一电机的输出端固定连接有卷线轴，所述卷线轴的外侧固定连接有卷线架，所述第二电机的输出端固定连接有清洁辊，所述卷线轴和清洁辊均与安装架转动连接，所述卷线架通过绳体连接有小车箱，所述小车箱的一端固定连接有导流罩，所述导流罩的底部转动连接有从动轮，所述小车箱的内底部一侧固定连接有双轴电机，所述双轴电机的两个输出端均固定连接有驱动轮，但其使用过程中发现，上述装置无法更换不同尺寸的卷线轴，适应不同施工条件的放线作业，导致装置的实用性和灵活性较差。


技术实现要素：

3.为解决上述技术问题，本实用新型提供一种便于根据不同施工条件的放线作业要求调节两组安装板之间的距离，以便于安装不同尺寸的卷线轴，提高其实用性和灵活性的建筑结构改造施工用放线设备。
4.本实用新型的一种建筑结构改造施工用放线设备，包括底座、两组安装板、转动机构和卷线轴，两组安装板均位于底座的左侧，其中一组安装板固定在底座的顶端后侧，另一组安装板与底座的顶端接触，转动机构安装在两组安装板上，转动机构用于带动卷线轴转动，还包括调节机构、动力机构、移动块和筒刷，调节机构安装在底座上，调节机构用于带动前侧的安装板前后移动，动力机构安装在底座的顶端右侧，动力机构用于带动移动块前后移动，并且移动块与底座的顶端右侧滑动卡装，筒刷安装在移动块的上部，筒刷内部设置有刷毛；通过调节机构带动前侧的安装板前后移动，从而调节两组安装板之间的距离，便于根据不同施工条件的放线作业要求，固定不同尺寸的卷线轴，提高装置的实用性和灵活性，调节完毕后，将卷线轴上线缆的一端穿过筒刷，并启动转动机构，通过转动机构带动卷线轴转动，从而使得卷线轴进行放线，此时将线缆一端与外部建筑结构改造施工用设备连接，另一端与外部的电源连接即可，并且线缆使用完毕后，通过转动机构反向带动卷线轴转动，使得线缆进行收卷，同时启动动力机构，通过动力机构带动移动块和筒刷前后移动，此时通过筒刷对线缆表面泥土进行清理，并对线缆进行导向，使得线缆均匀缠绕在卷线轴上，便于后续线缆的使用。
5.优选的，调节机构包括固定板、滑杆、第一丝杠轴和转动把手，固定板固定在底座的顶端左前侧，滑杆固定在固定板与后侧安装板之间，第一丝杠轴与后侧安装板以及固定板转动连接，第一丝杠轴位于滑杆的右侧，并且前侧的安装板与第一丝杠轴螺装连接，并与滑杆滑动连接，并且转动把手固定在第一丝杠轴的前端；通过转动转动把手，使得第一丝杠轴转动，并使得前侧的安装板在滑杆的配合使用下前后移动，便于根据不同施工条件的放线作业要求调节两组安装板之间的距离，以便于安装不同尺寸的卷线轴，提高装置的实用性和灵活性。
6.优选的，动力机构包括两组固定块、第一电机和往复丝杠，两组固定块分别对称固定在底座顶端右侧的前后两侧，第一电机安装在后侧的固定块上，并且第一电机的输出端与往复丝杠连接，往复丝杠与两组固定块转动连接，并且移动块与往复丝杠螺装连接；通过第一电机带动往复丝杠转动，从而使得移动块带动筒刷前后移动，便于筒刷线缆进行导向，使得线缆能够均匀缠绕到卷线轴上，为筒刷的移动提供动力。
7.优选的，转动机构包括两组转动轴、两组连接盘、多组t型滑块和第二电机，两组转动轴分别与两组安装板内侧端的上部转动连接，连接盘固定在转动轴的内侧端，并且多组t型滑块以两组为单位分别对称固定在两组连接盘外侧端的左右两侧，并且t型滑块与安装板的内侧端滑动卡装，卷线轴的前后两端设置有挡线盘，连接盘与挡线盘可通过螺栓螺装连接，并且第二电机固定在后侧的安装板上，第二电机的输出端与后侧的转动轴连接；通过第二电机带动后侧的转动轴转动，使得转动轴在t型滑块的配合使用下，带动连接盘转动，从而使得连接盘带动卷线轴转动，并且在两组转动轴、两组连接盘以及多组t型滑块的配合使用下，带动卷线轴稳定的转动，便于后续卷线轴能够进行收放线，为卷线轴的转动提供动力。
8.优选的，还包括推手和多组地脚滚轮，推手固定在底座的顶端左侧，多组地脚滚轮均匀安装在底座的底端，并且地脚滚轮上设置有刹车制动片；通过设置推手和地脚滚轮，便于装置的整体移动，提高装置的灵活使用性。
9.优选的，还包括防滑套，防滑套固定套装在地脚滚轮上；通过设置防滑套，避免工作人员推动推手移动装置时出现打滑现象，避免出现磕碰损伤，提高装置的使用可靠性。
10.优选的，第一电机为消音电机；通过设置消音电机，减小噪音污染，提高装置的使用效果。
11.与现有技术相比本实用新型的有益效果为：通过调节机构带动前侧的安装板前后移动，从而调节两组安装板之间的距离，便于根据不同施工条件的放线作业要求，固定不同尺寸的卷线轴，提高装置的实用性和灵活性，调节完毕后，将卷线轴上线缆的一端穿过筒刷，并启动转动机构，通过转动机构带动卷线轴转动，从而使得卷线轴进行放线，此时将线缆一端与外部建筑结构改造施工用设备连接，另一端与外部的电源连接即可，并且线缆使用完毕后，通过转动机构反向带动卷线轴转动，使得线缆进行收卷，同时启动动力机构，通过动力机构带动移动块和筒刷前后移动，此时通过筒刷对线缆表面泥土进行清理，并对线缆进行导向，使得线缆均匀缠绕在卷线轴上，便于后续线缆的使用。
附图说明

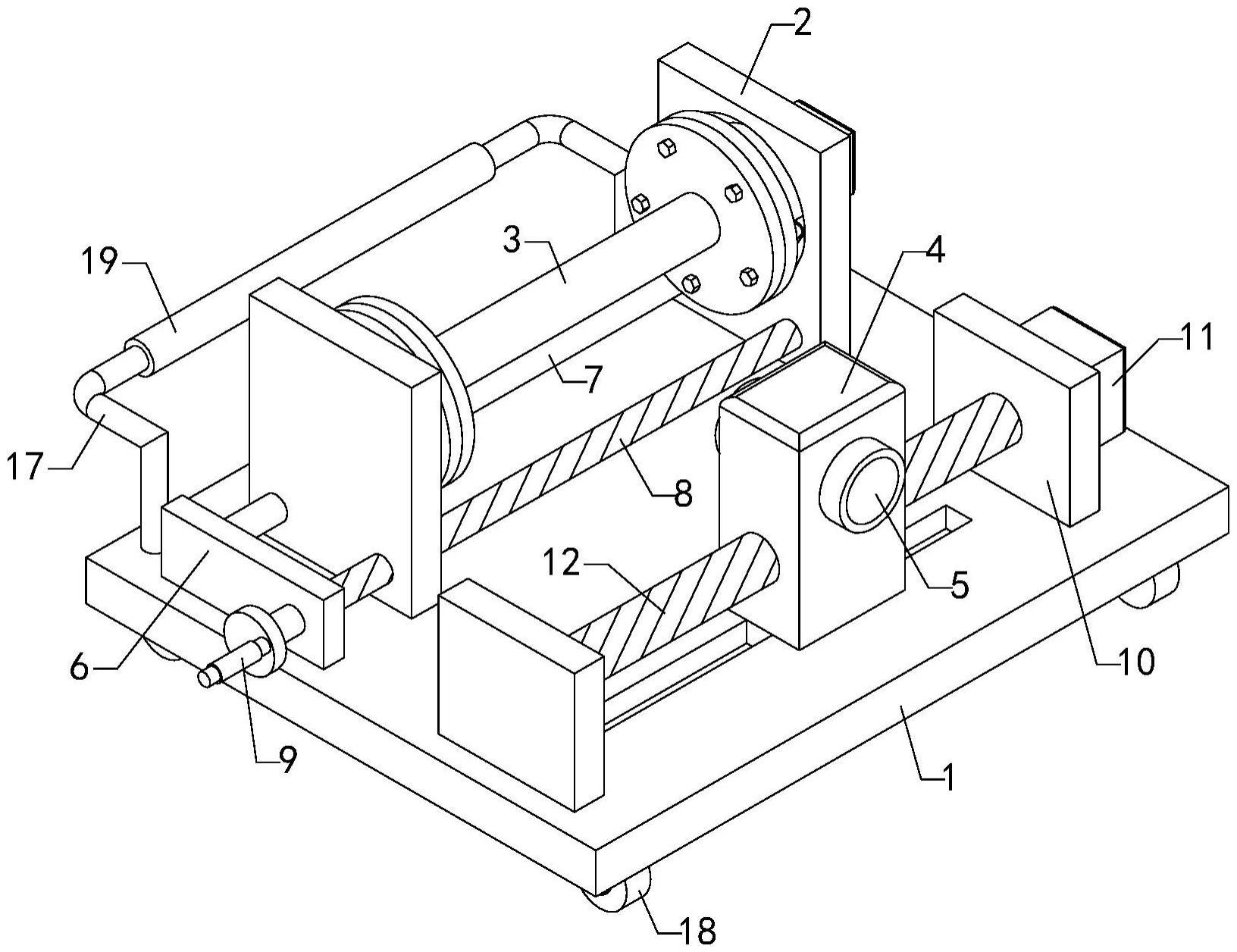

12.图1是本实用新型的第一轴测结构示意图；
13.图2是本实用新型的第二轴测结构示意图；
14.图3是本实用新型的第三轴测结构示意图；
15.图4是本实用新型的俯视结构示意图；
16.附图中标记：1、底座；2、安装板；3、卷线轴；4、移动块；5、筒刷；6、固定板；7、滑杆；8、第一丝杠轴；9、转动把手；10、固定块；11、第一电机；12、往复丝杠；13、转动轴；14、连接盘；15、t型滑块；16、第二电机；17、推手；18、地脚滚轮；19、防滑套。
具体实施方式
17.为了便于理解本实用新型，下面将参照相关附图对本实用新型进行更全面的描述。本实用新型可以以许多不同的形式来实现，并不限于本文所描述的实施例。相反地，提供这些实施例的目的是使对本实用新型的公开内容更加透彻全面。
18.实施例1
19.如图1至图4所示，包括底座1、两组安装板2、转动机构和卷线轴3，两组安装板2均位于底座1的左侧，其中一组安装板2固定在底座1的顶端后侧，另一组安装板2与底座1的顶端接触，转动机构安装在两组安装板2上，转动机构用于带动卷线轴3转动，还包括调节机构、动力机构、移动块4和筒刷5，调节机构安装在底座1上，调节机构包括固定板6、滑杆7、第一丝杠轴8和转动把手9，固定板6固定在底座1的顶端左前侧，滑杆7固定在固定板6与后侧安装板2之间，第一丝杠轴8与后侧安装板2以及固定板6转动连接，第一丝杠轴8位于滑杆7的右侧，并且前侧的安装板2与第一丝杠轴8螺装连接，并与滑杆7滑动连接，并且转动把手9固定在第一丝杠轴8的前端，动力机构安装在底座1的顶端右侧，动力机构用于带动移动块4前后移动，并且移动块4与底座1的顶端右侧滑动卡装，筒刷5安装在移动块4的上部，筒刷5内部设置有刷毛；通过转动转动把手9，使得第一丝杠轴8转动，并使得前侧的安装板2在滑杆7的配合使用下前后移动，便于根据不同施工条件的放线作业要求调节两组安装板2之间的距离，以便于安装不同尺寸的卷线轴3，提高装置的实用性和灵活性，调节完毕后，将卷线轴3上线缆的一端穿过筒刷5，并启动转动机构，通过转动机构带动卷线轴3转动，从而使得卷线轴3进行放线，此时将线缆一端与外部建筑结构改造施工用设备连接，另一端与外部的电源连接即可，并且线缆使用完毕后，通过转动机构反向带动卷线轴3转动，使得线缆进行收卷，同时启动动力机构，通过动力机构带动移动块4和筒刷5前后移动，此时通过筒刷5对线缆表面泥土进行清理，并对线缆进行导向，使得线缆均匀缠绕在卷线轴3上，便于后续线缆的使用。
20.实施例2
21.如图1至图4所示，包括底座1、两组安装板2、转动机构和卷线轴3，两组安装板2均位于底座1的左侧，其中一组安装板2固定在底座1的顶端后侧，另一组安装板2与底座1的顶端接触，转动机构安装在两组安装板2上，转动机构用于带动卷线轴3转动，还包括调节机构、动力机构、移动块4和筒刷5，调节机构安装在底座1上，调节机构用于带动前侧的安装板2前后移动，动力机构包括两组固定块10、第一电机11和往复丝杠12，两组固定块10分别对称固定在底座1顶端右侧的前后两侧，第一电机11安装在后侧的固定块10上，并且第一电机11的输出端与往复丝杠12连接，往复丝杠12与两组固定块10转动连接，并且移动块4与往复丝杠12螺装连接，移动块4与底座1的顶端右侧滑动卡装，筒刷5安装在移动块4的上部，筒刷
5内部设置有刷毛；通过调节机构带动前侧的安装板2前后移动，从而调节两组安装板2之间的距离，便于根据不同施工条件的放线作业要求，固定不同尺寸的卷线轴3，提高装置的实用性和灵活性，调节完毕后，将卷线轴3上线缆的一端穿过筒刷5，并启动转动机构，通过转动机构带动卷线轴3转动，从而使得卷线轴3进行放线，此时将线缆一端与外部建筑结构改造施工用设备连接，另一端与外部的电源连接即可，并且线缆使用完毕后，通过转动机构反向带动卷线轴3转动，使得线缆进行收卷，同时启动第一电机11，通过第一电机11带动往复丝杠12转动，从而使得移动块4带动筒刷5前后移动，便于筒刷5线缆进行导向，使得线缆能够均匀缠绕到卷线轴3上，并且通过筒刷5对线缆表面泥土进行清理，便于后续线缆的使用。
22.如图1至图4所示，本实用新型的一种建筑结构改造施工用放线设备，其在工作时，首先通过转动转动把手9，使得第一丝杠轴8转动，并使得前侧的安装板2在滑杆7的配合使用下前后移动，便于根据不同施工条件的放线作业要求调节两组安装板2之间的距离，以便于安装不同尺寸的卷线轴3，提高装置的实用性和灵活性，之后将卷线轴3上线缆的一端穿过筒刷5，并启动第二电机16，通过第二电机16带动后侧的转动轴13转动，使得转动轴13在t型滑块15的配合使用下，带动连接盘14转动，从而使得连接盘14带动卷线轴3转动，并且在两组转动轴13、两组连接盘14以及多组t型滑块15的配合使用下，带动卷线轴3稳定的转动，从而使得卷线轴3进行放线，此时将线缆一端与外部建筑结构改造施工用设备连接，另一端与外部的电源连接即可，并且线缆使用完毕后，通过第二电机16反向带动卷线轴3转动，使得线缆进行收卷，同时启动第一电机11，通过第一电机11带动往复丝杠12转动，从而使得移动块4带动筒刷5前后移动，便于筒刷5线缆进行导向，使得线缆能够均匀缠绕到卷线轴3上，并且通过筒刷5对线缆表面泥土进行清理，便于后续线缆的使用，然后通过设置推手17和地脚滚轮18，便于装置的整体移动，提高装置的灵活使用性，并且通过设置防滑套19，避免工作人员推动推手17移动装置时出现打滑现象，避免出现磕碰损伤，提高装置的使用可靠性。
23.本实用新型的一种建筑结构改造施工用放线设备的筒刷5、第一电机11和第二电机16为市面上采购，并且为现有技术，本行业内技术人员只需按照其附带的使用说明书进行安装和操作即可，而无需本领域的技术人员付出创造性劳动。
24.以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和变型，这些改进和变型也应视为本实用新型的保护范围。
