1.本实用新型涉及电力设备技术领域，具体涉及一种安全性高的电力设备检修梯。


背景技术：

2.电力设备主要包括发电设备和供电设备两大类，发电设备主要是电站锅炉、蒸汽轮机、燃气轮机、水轮机、发电机和变压器等等，供电设备主要是各种电压等级的输电线路、互感器和接触器等等，电力系统中的电力设备很多，根据他们在运行中所起的作用不同，通常将他们分为电气一次设备和电气二次设备，在电力设备进行检修时，需要用到一种安全性高的电力设备检修梯，进行检修。
3.1、现有技术中的安全性高的电力设备检修梯，在使用过程中大多数不便于进行角度的调节，使得检修梯的使用效果不佳，在一定程度上不便于人们的使用。
4.2、现有技术中的安全性高的电力设备检修梯，在使用过程中大多数不便于便捷升降，不便于满足使用者的使用需求，可能会降低装置的使用效果。


技术实现要素：

5.本实用新型提供一种安全性高的电力设备检修梯，以解决上述背景技术中提出的问题。
6.为解决上述技术问题，本实用新型所采用的技术方案是：
7.一种安全性高的电力设备检修梯，包括支撑块，所述支撑块的外壁固定连接有放置仓，所述放置仓的外壁固定连接有壳体，所述壳体的外壁固定连接有电机；
8.所述电机的输出轴通过联轴器固定连接有底座，所述底座的外壁固定连接有防滑垫，所述底座的外壁固定连接有防护栏，所述防护栏的外壁固定连接有连接架；
9.所述连接架的内壁开设有活动仓，所述活动仓的内壁滑动连接有滑块，所述滑块的外壁固定连接有长杆。
10.本实用新型技术方案的进一步改进在于：所述支撑块的外壁固定连接有长板，所述长板的外壁固定连接有加长伸缩杆，所述加长伸缩杆的外壁固定连接有放置台，所述放置台的外壁固定连接有加固底座。
11.采用上述技术方案，该方案中的结构加长伸缩杆的设置，使得该检修梯的升降足够便捷，使得升降的效果好。
12.本实用新型技术方案的进一步改进在于：所述加长伸缩杆沿加固底座的中轴线对称设置，所述加长伸缩杆垂直于放置台。
13.采用上述技术方案，该方案中的结构加长伸缩杆设置为两个，使得升降的设置更加合理，稳定。
14.本实用新型技术方案的进一步改进在于：所述活动仓与长杆的大小相互匹配，所述长杆垂直于活动仓。
15.采用上述技术方案，该方案中的结构活动仓从长杆中抽出，便于拉出，从而延长其
高度，对使用者进行更好的防护，使得安全性能高，
16.本实用新型技术方案的进一步改进在于：所述防滑垫与底座的大小相互匹配，所述防滑垫位于底座的正中间。
17.采用上述技术方案，该方案中的结构防滑垫与底座的相互配合使用，使得该检修梯便于防滑，使得防滑的效果好，也能够在一定程度上保护使用者的安全。
18.本实用新型技术方案的进一步改进在于：所述电机与底座的结构相互契合，所述电机位于壳体的中间。
19.采用上述技术方案，该方案中的结构电机与底座的相互配合使用，使得电机带动底座进行旋转，从而进行调节角度。
20.本实用新型技术方案的进一步改进在于：所述滑块沿长杆的中轴线对称设置，所述滑块的数量为八个。
21.采用上述技术方案，该方案中的结构滑块的设置，便于长杆通过滑块从活动仓中抽出，使得该结构设置合理。
22.由于采用了上述技术方案，本实用新型相对现有技术来说，取得的技术进步是：
23.1、本实用新型提供一种安全性高的电力设备检修梯，采用支撑块、放置仓、壳体、电机、底座、防滑垫、防护栏、连接架、活动仓、滑块和长杆的相互配合使用，使得该检修梯便于调节角度，便于使用者在工作时进行调节角度，启动电机，使得电机带动底座，从而带动整个防护栏进行旋转，从而进行角度的调节，将长杆通过滑块从活动仓抽出，加长了防护的高度，使得在调节角度时，安全性能高，在一定程度上提高装置的使用效果。
24.2、本实用新型提供一种安全性高的电力设备检修梯，采用长板、加长伸缩杆、放置台和加固底座的相互配合使用，使得该检修梯升降便捷，使用效果好，便于使用者的使用，启动加长伸缩杆，使得加长伸缩杆带动长板向上工作，升降便捷，能够满足人们的使用需求。
附图说明

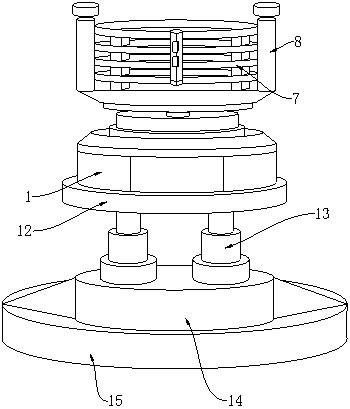

25.图1为本实用新型的正视图；
26.图2为本实用新型的正剖图；
27.图3为本实用新型的底座连接结构示意图；
28.图4为本实用新型的图2中a处放大图；
29.图5为本实用新型的图2中b处放大图。
30.图中：1、支撑块；2、放置仓；3、壳体；4、电机；5、底座；6、防滑垫；7、防护栏；8、连接架；9、活动仓；10、滑块；11、长杆；12、长板；13、加长伸缩杆；14、放置台；15、加固底座。
具体实施方式
31.下面结合实施例对本实用新型做进一步详细说明：
实施例
32.如图1-5所示，本实用新型提供了一种安全性高的电力设备检修梯，包括支撑块1，支撑块1的外壁固定连接有放置仓2，放置仓2的外壁固定连接有壳体3，壳体3的外壁固定连
接有电机4。
33.电机4的输出轴通过联轴器固定连接有底座5，底座5的外壁固定连接有防滑垫6，底座5的外壁固定连接有防护栏7，防护栏7的外壁固定连接有连接架8。
34.连接架8的内壁开设有活动仓9，活动仓9的内壁滑动连接有滑块10，滑块10的外壁固定连接有长杆11。
35.在本实施例中，采用支撑块、放置仓、壳体、电机、底座、防滑垫、防护栏、连接架、活动仓、滑块和长杆的相互配合使用，使得该检修梯便于调节角度，便于使用者在工作时进行调节角度，启动电机4，使得电机4带动底座5，从而带动整个防护栏7进行旋转，从而进行角度的调节，将长杆11通过滑块10从活动仓9抽出，加长了防护的高度，使得在调节角度时，安全性能高，在一定程度上提高装置的使用效果。
实施例
36.如图1-5所示，在实施例1的基础上，本实用新型提供一种技术方案：优选的，支撑块1的外壁固定连接有长板12，长板12的外壁固定连接有加长伸缩杆13，加长伸缩杆13的外壁固定连接有放置台14，放置台14的外壁固定连接有加固底座15。
37.在本实施例中，该方案中的结构加长伸缩杆13的设置，使得该检修梯的升降足够便捷，使得升降的效果好。
38.在本实施例中，采用长板12、加长伸缩杆13、放置台14和加固底座15的相互配合使用，使得该检修梯升降便捷，使用效果好，便于使用者的使用，启动加长伸缩杆13，使得加长伸缩杆13带动长板12向上工作，升降便捷，能够满足人们的使用需求。
实施例
39.如图1-5所示，在实施例1、实施例2的基础上，本实用新型提供一种技术方案：优选的，加长伸缩杆13沿加固底座15的中轴线对称设置，加长伸缩杆13垂直于放置台14。
40.在本实施例中，该方案中的结构加长伸缩杆13设置为两个，使得升降的设置更加合理，稳定。
41.优选的，活动仓9与长杆11的大小相互匹配，长杆11垂直于活动仓9。
42.在本实施例中，该方案中的结构活动仓9从长杆11中抽出，便于拉出，从而延长其高度，对使用者进行更好的防护，使得安全性能高，
43.优选的，防滑垫6与底座5的大小相互匹配，防滑垫6位于底座5的正中间。
44.在本实施例中，该方案中的结构防滑垫6与底座5的相互配合使用，使得该检修梯便于防滑，使得防滑的效果好，也能够在一定程度上保护使用者的安全。
45.优选的，电机4与底座5的结构相互契合，电机4位于壳体3的中间。
46.在本实施例中，该方案中的结构电机4与底座5的相互配合使用，使得电机4带动底座5进行旋转，从而进行调节角度。
47.优选的，滑块10沿长杆11的中轴线对称设置，滑块10的数量为八个。
48.在本实施例中，该方案中的结构滑块10的设置，便于长杆11通过滑块10从活动仓9中抽出，使得该结构设置合理。
49.下面具体说一下该安全性高的电力设备检修梯的工作原理。
50.如图1-5所示，在使用安全性高的电力设备检修梯时，启动电机4，使得电机4带动底座5，从而带动整个防护栏7进行旋转，从而进行角度的调节，将长杆11通过滑块10从活动仓9抽出，加长了防护的高度，使得在调节角度时，安全性能高，启动加长伸缩杆13，使得加长伸缩杆13带动长板12向上工作，升降便捷。
51.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
52.上文一般性的对本实用新型做了详尽的描述，但在本实用新型基础上，可以对之做一些修改或改进，这对于技术领域的一般技术人员是显而易见的。因此，在不脱离本实用新型思想精神的修改或改进，均在本实用新型的保护范围之内。
