1.本实用新型涉及光伏板支架技术领域，尤其涉及一种光伏板装置。


背景技术：

2.光伏组件是由太阳能电池片组成的光伏发电的结构单元，俗称太阳能光伏板，光伏板安装时，一般倾斜安装在光伏板框架上，前后排列设置。光伏发电系统的光伏板通常放置在室外，南方地区降雨量大，暴雨频率高，光伏板主体长期遭受暴雨冲击和腐蚀后容易损坏。公开号为cn209982424u的专利公共了一种抗冲击光伏板装置，包括：光伏板主体，所述光伏板主体由后向前向下倾斜设置；集水组件，所述集水组件设置在所述光伏板主体的后方；所述集水组件包括：集水盘，所述集水盘可收集雨水；第二集水柱，所述第二集水柱设置在集水盘的下方，且所述第二集水柱和所述集水盘连通；轨道，所述轨道设置在所述光伏板主体的上方两侧，且所述轨道具备滑槽，所述滑槽由后向前向下倾斜设置；覆盖组件，所述覆盖组件包括：第一重物，所述第一重物设置在所述滑槽内；保护膜，所述保护膜的前端连接第一重物；连线，所述连接的前端连接所述保护膜的后端；第二重物，第二重物设置在所述第二集水柱内，且所述第二重物连接连线的后端；其中，第二集水柱积累雨水，并通过雨水作用在第二重物上，使得第一重物和第二重物之间的平衡失衡，使得第一重物带动保护膜沿所述滑槽运动。该装置通过集水盘收集雨水，然而单独设置的集水盘会占用一定的安装面积，这会影响光伏板的安装数量。
3.因此，实有必要提供一种新的光伏板装置解决上述技术问题。


技术实现要素：

4.本实用新型所要解决的技术问题在于针对上述现有技术中的不足，公开了一种光伏板装置，用以解决现有技术的集水装置会占用光伏板的安装面积的问题。
5.本实用新型解决其技术问题所采用的技术方案是：一种光伏板装置，包括光伏板主体，所述光伏板主体的下端设有支架，所述支架在光伏板主体的两侧和下方分别设有围板，所述支架上滑动设置有牵引杆，所述牵引杆的两端固定有牵引绳，所述牵引杆的中间部分固定有保护膜，所述牵引绳的两端分别固定有配重块以及能够改变重量的集水箱，位于所述光伏板主体的下方的围板开有流入集水箱的出水口，所述集水箱的底部开有排水孔。
6.优选的，所述配重块沿支架的长度方向滑动。
7.优选的，所述配重块与支架之间设有直线轴承。
8.优选的，位于所述光伏板主体的下方的围板被出水口分为两段，两段所述围板均为倾斜设置，每段所述围板靠近出水口的一端为较低的一端。
9.优选的，所述集水箱沿支架的长度方向滑动。
10.优选的，所述集水箱的下端设有滑槽，所述滑槽的上端与出水口之间设有引流板，所述集水箱的箱口靠近滑槽的槽底设置。
11.优选的，所述集水箱的上端面平行于水平面。
12.优选的，所述集水箱的截面为三角形。
13.优选的，所述集水箱的两侧分别转动设置有滚轮，所述滑槽的槽壁开有与滚轮相适配的导向槽。
14.优选的，所述集水箱的两侧分别固定有固定杆，所述固定杆与牵引绳固定，所述支架的两侧分别设有保护壳，所述固定杆与保护壳滑动连接。
15.与现有技术相比，本实用新型利用光伏板主体的上端面和支架的上端面来收集雨水，不需要单独设置集水盘，不需要额外占用光伏板的安装面积。
附图说明
16.图1为本实用新型实施方式的结构示意图(两个光伏板主体)；

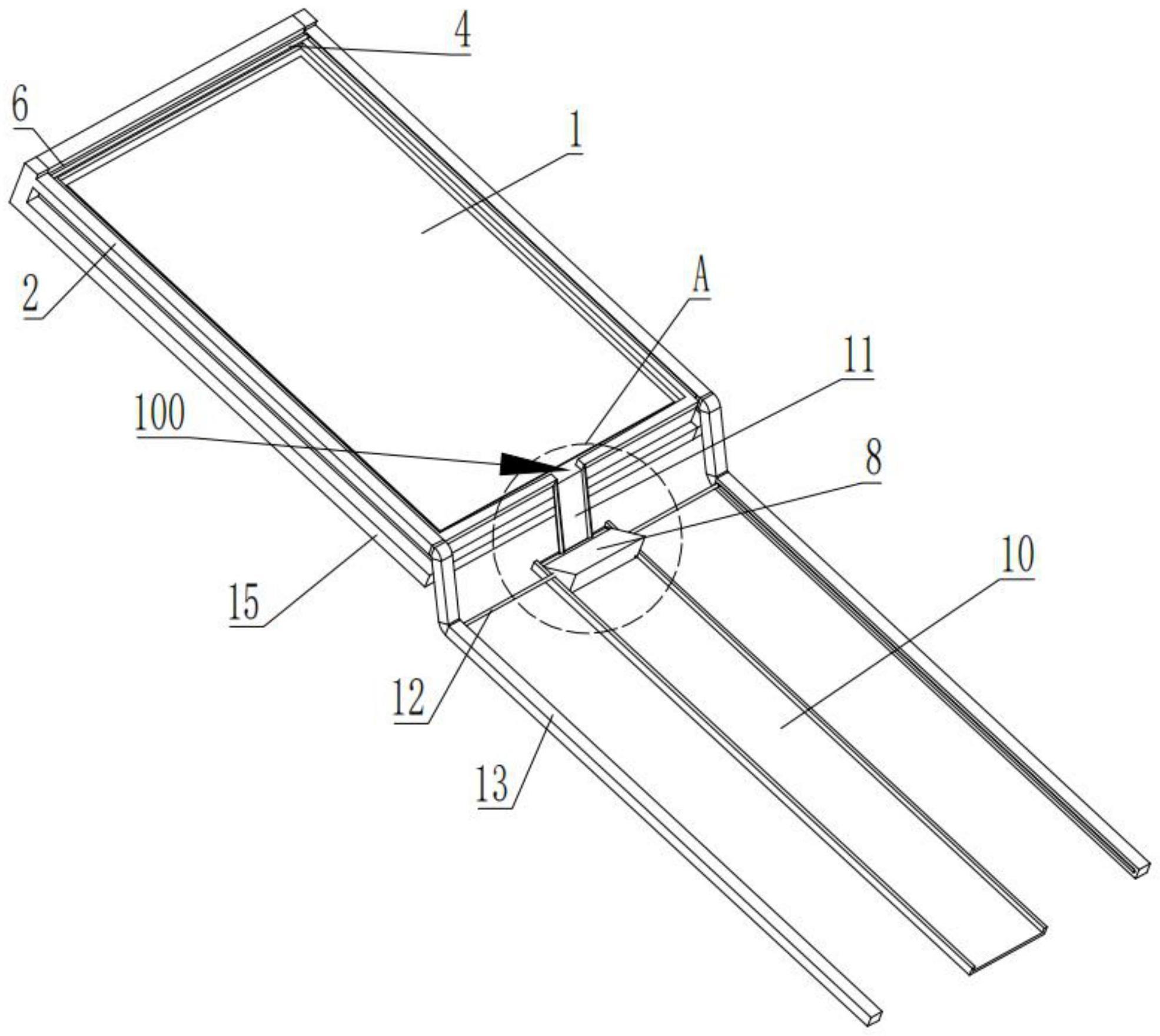

17.图2为本实用新型实施方式的结构示意图(一个光伏板主体)；
18.图3为图2中a处结构的放大示意图；
19.图4为图3的部分剖视示意图；
20.图5为本实用新型实施方式的滑槽的结构示意图。
21.附图标记说明：
22.1.光伏板主体，2.支架，3.围板，4.牵引杆，5.牵引绳，6.保护膜，7.配重块，8.集水箱，9.直线轴承，10.滑槽，11.引流板，12.固定杆，13.保护壳，14.滑轮，15.配重箱，100.出水口，200.排水孔，300.导向槽，400.箱口。
具体实施方式
23.下面结合附图所示的各实施方式对本实用新型进行详细说明，但应当说明的是，这些实施方式并非对本实用新型的限制，本领域普通技术人员根据这些实施方式所作的功能、方法、或者结构上的等效变换或替代，均属于本实用新型的保护范围之内。
24.下面结合附图1-5对本实用新型作进一步的说明，一种光伏板装置，包括光伏板主体1，光伏板主体1的下端设有支架2，支架2在光伏板主体1的两侧和下方分别设有围板3，支架2上滑动设置有牵引杆4，牵引杆4的两端固定有牵引绳5，牵引杆4的中间部分固定有保护膜6，保护膜6的宽度大于光伏板主体1的宽度，牵引绳5的两端分别固定有配重块7以及能够改变重量的集水箱8，支架2内转动设置有引导牵引绳5的滑轮14，位于光伏板主体1的下方的围板3开有流入集水箱8的出水口100，集水箱8的底部开有排水孔200，集水箱8通过雨水来改变自身重量。下雨时，光伏板主体1的上端面和支架2的上端面通过围板3收集雨水，然后再通过出水口100送到集水箱8内，当集水箱8的重量大于配重块7的重量时，集水箱8向下移动，下移的集水箱8通过牵引绳5带动牵引杆4下移，从而带动保护膜6下移，使保护膜6覆盖在光伏板主体1的上方，保护光伏板主体1免受雨水冲击。当保护膜6完全覆盖住光伏板主体1时，保护膜6离出水口100还有一定距离，确保保护膜6上的水会流入出水口100，确保在有雨的情况下，集水箱8的重量大于配重块7。雨停后，集水箱8的雨水通过排水孔200排空后，集水箱8的重量小于配重块7的重量，配重块7牵引着保护膜6向上移动，露出下方的光伏板主体1。本实用新型主要利用光伏板主体1的上端面收集雨水，不需要额外配置集水盘，即不需要占用光伏板的安装面积。
25.作为本实用新型的另一种实施方式：配重块7沿支架2的长度方向滑动，具体的，支
架2靠近地面的一侧设有配重箱15，配重块7滑动设置在配重箱15内，该设置能充分利用支架2下方的空间，而不需要为了满足保护膜6的长度额外增加光伏板主体1的高度。
26.作为本实用新型的另一种实施方式：参照附图4，配重块7与配重箱15之间设有直线轴承9，该设置能有效减少配重块7滑动时的摩擦力。
27.作为本实用新型的另一种实施方式：位于光伏板主体1的下方的围板3被出水口100分为两段，两段围板3均为倾斜设置，每段围板3靠近出水口100的一端为较低的一端，该设置方便将雨水引入出水口100处。
28.作为本实用新型的另一种实施方式集水箱8沿支架2的长度方向滑动，两个光伏板主体1上下分布，配重块7设于上面光伏板主体1的下方，集水箱8设于下面光伏板主体1的下方，配重块7和集水箱8是设置在两个不同的光伏板主体1的下方。具体的，集水箱8是设置在配重箱15的下方。该设置能充分利用支架2下方的空间。
29.作为本实用新型的另一种实施方式：集水箱8的下端设有滑槽10，滑槽10的上端与出水口100之间设有引流板11，集水箱8的箱口400靠近滑槽10的槽底设置，当集水箱8向下移动离开引流板11时，引流板11的雨水流到滑槽10上，然后由滑槽10进入集水箱8内，当集水箱8装满雨水时，多余的雨水可以通过溢出滑槽10的方式排出，或者在滑槽10的下端的槽壁上设置溢流孔，通过溢流孔排出。
30.作为本实用新型的另一种实施方式：滑槽10和配重箱15较高的一端靠近光伏板主体1，在保证保护6能覆盖在光伏板主体1的情况下，滑槽10和配重箱15较低的一端越靠近地面，其对牵引杆4的牵引效果越好。
31.作为本实用新型的另一种实施方式集水箱8的上端面平行于水平面，集水箱8装满雨水时与集水箱8的上端面平行，集水箱8的箱口400设置在集水箱8的上端面上。
32.具体的，集水箱8的截面为三角形。
33.作为本实用新型的另一种实施方式：参照附图5，集水箱8的两侧分别转动设置有滚轮，滑槽10的槽壁开有与滚轮相适配的导向槽300，集水箱8上下移动时，滚轮沿导向槽300滚动，设置滚轮能降低集水箱8移动时的摩擦力。
34.作为本实用新型的另一种实施方式：集水箱8的两侧分别固定有固定杆12，固定杆12与牵引绳5固定，支架2的两侧分别设有保护壳13，保护壳13和支架2上开有条形槽，以方便固定杆12和牵引杆4滑动，牵引绳5的一部分设于保护壳13内，保护壳13设于配重箱15的下方。
35.本实用新型利用光伏板主体1的上端面和支架2的上端面来收集雨水，不需要单独设置集水盘，不需要额外占用光伏板的安装面积。
36.上文所列出的一系列的详细说明仅仅是针对本实用新型的可行性实施方式的具体说明，它们并非用以限制本实用新型的保护范围，凡未脱离本实用新型技艺精神所作的等效实施方式或变更均应包含在本实用新型的保护范围之内。
37.此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
