1.本实用新型属于鲜笋处理技术领域，涉及压笋装置，特别涉及一种笋干压制机构。


背景技术：

2.绿笋干采早期出土的竹笋或退笋通过剥壳、削蔸、洗净等步骤后，再用旺火烧煮3—4小时,至竹笋熟软，捞出放入清水中浸漂冷却。打通节隔，装入压笋架中，压出笋中水分，取出曝晒。至八成干时将笋压平，捆扎成把，继续曝晒，直至干脆，用塑料袋包封，以防受潮。后经泡发烹调，可制成口感清爽，味道鲜美的各种菜肴，广销全国大地。
3.目前市场上的笋干压榨装置种类非常多，但都有一些不足之处，不是价格昂贵就是效果不明显。大多数的笋干压榨装置传动结构复杂，实用性差；且维修更换不便。


技术实现要素：

4.本实用新型的目的在于针对现有技术的缺陷和不足，提供一种笋干压制机构，结构简便，制造成本低，能够实现鲜笋的快速有效压制除水，操作方便，且压制效果好，压制后笋干产品质量高。
5.本实用新型解决其技术问题是通过以下技术方案实现的：
6.一种笋干压制机构，其特征在于：包括底架及安装于底架侧面的侧挡板，所述底架的底端安装底板，所述底板上设置有过滤孔，所述底架上固定安装u型固定架，所述u型固定架中部安装螺母板，所述螺母板上安装有螺纹套，所述螺母板及螺纹套上螺纹穿装有螺杆，所述螺杆顶端安装旋转盘，所述螺杆底端伸出所述u型固定架且通过万向定位转动器安装有第一压板，所述第一压板下端通过弹簧连接有第二压板。
7.而且，所述第一压板及第二压板的四角均设置有弹簧固定座，所述弹簧安装于所述弹簧固定座上。
8.而且，所述u型固定架两侧均设置有固定块，所述固定块上安装有定位导杆，所述定位导杆的下端固定安装于卡装在所述底板第一键槽上的定位导杆安装板，所述定位导杆与第二压板上设置的第二键槽卡装配合。
9.而且，所述底架前后两端的侧挡板均安装有把手。
10.而且，所述旋转盘上竖向安装有手持柄。
11.本实用新型的优点和有益效果为：
12.1、本实用新型的一种笋干压制机构，底架的底端安装底板，底板上设置有过滤孔，底架上固定安装u型固定架，u型固定架中部安装螺母板，螺母板上安装有螺纹套，螺母板及螺纹套上螺纹穿装有螺杆，螺杆顶端安装旋转盘，螺杆底端伸出u型固定架且通过万向定位转动器安装有第一压板，第一压板下端通过弹簧连接有第二压板，连接牢固，机构稳定性强，能够实现对鲜笋的稳定压制除水，且笋干产品质量高。
13.2、本实用新型的一种笋干压制机构，第一压板及第二压板的四角均设置有弹簧固定座，所述弹簧安装于所述弹簧固定座上，起到固定弹簧的作用，防止弹簧在收缩和舒张时
偏离螺杆的螺旋线母线轴心，导致弹簧损坏。
14.3、本实用新型的一种笋干压制机构，u型固定架两侧均设置有固定块，所述固定块上安装有定位导杆，所述定位导杆的下端固定安装于卡装在所述底板第一键槽上的定位导杆安装板，所述定位导杆与第二压板上设置的第二键槽卡装配合，保证螺杆定向运动以及维持整个机构的工作稳定性。
15.4、本实用新型的一种笋干压制机构，底架前后两端的侧挡板均安装有把手，便于拆装进行鲜笋的放置及挤压除水后笋干的收取；同时便于机构的搬运移动。
16.5、本实用新型的一种笋干压制机构，旋转盘上竖向安装有手持柄，当旋转盘转动工作时，便于操作人员手持着力，提高操作稳定性。
附图说明

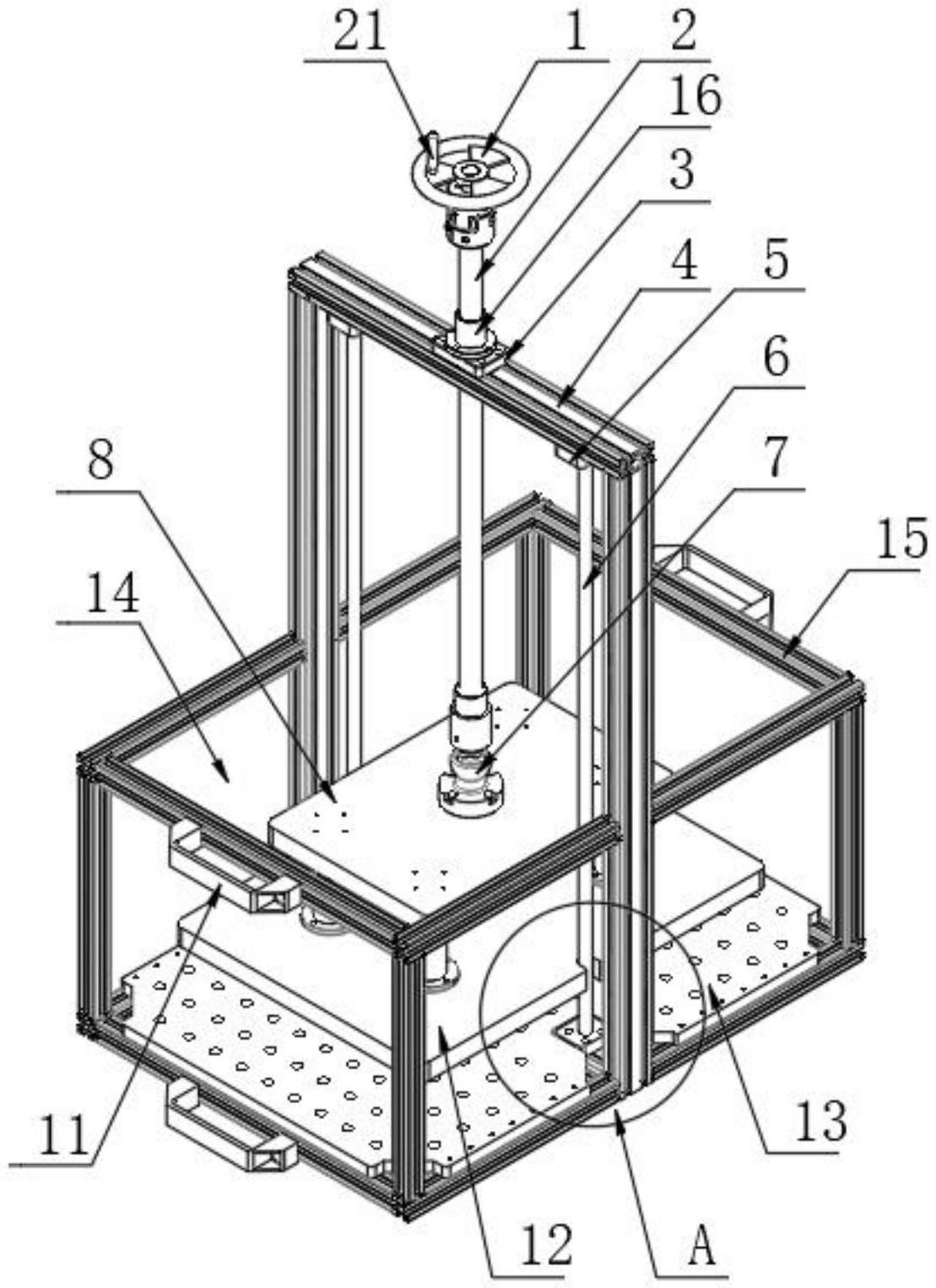

17.图1为本实用新型的结构示意图；
18.图2为本实用新型的主视图；
19.图3为图1的a部放大图。
20.附图标记说明
21.1-旋转盘、2-螺杆、3-螺母板、4-u型固定架、5-固定块、6-定位导杆、7-万向定位转动器、8-第一压板、9-弹簧、10-弹簧固定座、11-把手、12-第二压板、13-底板、14-侧挡板、15-底架、16-螺纹套、17-第一键槽、18-定位导杆安装板、19-第二键槽、20-过滤孔、21-手持柄。
具体实施方式
22.下面通过具体实施例对本实用新型作进一步详述，以下实施例只是描述性的，不是限定性的，不能以此限定本实用新型的保护范围。
23.一种笋干压制机构，其创新之处在于：包括旋转盘1、螺杆2、螺母板3、u型固定架4、固定块5、定位导杆6、万向定位转动器7、第一压板8、弹簧9、弹簧固定座10、把手11、第二压板12、底板13、侧挡板14、底架15、螺纹套16、第一键槽17、定位导杆安装板18、第二键槽19、过滤孔20、手持柄21。
24.旋转盘1：为圆盘回转体，其中心开有键槽，通过键连接向螺杆2与万向定位转动器7传递运动和动力。
25.梯形螺杆2：螺杆是将旋转盘1的旋转运动转换为上下直线运动，并在撤去旋转作用力后，实现自锁功能。
26.螺母板3：固定螺杆2的位置，保持上下运动。
27.定位导杆6：保证螺杆2定向运动以及维持整个机构的稳定性。
28.万向定位转动器7：可以自动调节压力点。
29.第一压板8：螺杆2的传动给第一压板8向下的作用力，从而使弹簧产生弹力。
30.弹簧9：当笋干中水分蒸发后，体积会变小，由于此时的梯形螺纹传动自锁性，传动机构不再给强压板施力，此时要依靠弹簧的作用力对强压板进行持续施力。
31.弹簧固定座10：固定弹簧9、防止弹簧在收缩和舒张时偏离螺旋线母线轴心，导致弹簧损坏。
32.第二压板12：将弹簧传递来的作用力直接作用在笋上，进行压榨，使笋出水，其上面有弹簧固定座，其作用是防止弹簧在收缩和舒张时偏离螺旋线母线轴心，导致弹簧损坏，另外为保证上下运动平稳，在压板上开有导向槽，防止因受力不均匀而卡死。
33.底板13：安装被压的鲜笋，同时上面设置有过滤孔，能够使得挤压出的水通过过滤孔流走。
34.底架15的底端安装底板13，所述底板13上设置有过滤孔20，所述底架15上固定安装u型固定架4，所述u型固定架中部安装螺母板3，所述螺母板3上安装有螺纹套16，所述螺母板3及螺纹套16上螺纹穿装有螺杆2，所述螺杆2顶端安装旋转盘1，所述螺杆2底端伸出所述u型固定架4且通过万向定位转动器7安装有第一压板8，所述第一压板8下端通过弹簧连接有第二压板12，本实用新型连接牢固，机构稳定性强，能够实现对鲜笋的稳定压制除水，且笋干产品质量高。
35.第一压板8及第二压板12的四角均设置有弹簧固定座10，所述弹簧9安装于所述弹簧固定座10上，起到固定弹簧的作用，防止弹簧在收缩和舒张时偏离螺杆的螺旋线母线轴心，导致弹簧损坏。
36.u型固定架4两侧均设置有固定块5，所述固定块5上安装有定位导杆6，所述定位导杆6的下端固定安装于卡装在所述底板13第一键槽17上的定位导杆安装板18，所述定位导杆6与第二压板12上设置的第二键槽19卡装配合，保证螺杆定向运动以及维持整个机构的工作稳定性。
37.底架15前后两端的侧挡板14均安装有把手11，便于拆装进行鲜笋的放置及挤压除水后笋干的收取；同时便于机构的搬运移动。
38.旋转盘1上竖向安装有手持柄21，当旋转盘转动工作时，便于操作人员手持着力，提高操作稳定性。
39.本实用新型的工作原理为：
40.先在底板13上放入已经煮好的笋，手持手持柄进行旋转盘1的柄顺时针旋转，使螺杆2向下运动，螺杆在螺纹套16及螺母板3中转动，螺杆2顶部带动万向定位转动器7底端安装的第一压板8向下移动，弹簧固定在弹簧固定座上，弹簧固定座连接第一压板8和第二压板12，弹簧在第一压板8的作用下起到压力作用，同时给第二压板12一个向下的弹力，第二压板12、底板13产生作用，进行鲜笋压榨，笋流出的液体经过底板13上的过滤孔20流出，待压到一定程度时，停止旋转，此时弹簧弹力继续产生持续的工作压力，可以自动控制笋干的压力。
41.尽管为说明目的公开了本实用新型的实施例和附图，但是本领域的技术人员可以理解：在不脱离本实用新型及所附权利要求的精神和范围内，各种替换、变化和修改都是可能的，因此，本实用新型的范围不局限于实施例和附图所公开的内容。
