1.本实用新型涉及肉制品杀菌技术领域，更具体地说，本实用新型涉及一种输送式肉类杀菌设备。


背景技术：

2.目前，随着人们生活水平的提高，越来越多的人开始注重食品安全问题，尤其是针对于肉类食品，肉类食品在生产加工的过程中，需要通过杀菌设备对肉类进行杀菌处理，保证肉类食品在食用时的健康。
3.专利申请号cn202121183657.8的实用新型专利公开了一种肉制品的杀菌设备，包括：杀菌箱，所述杀菌箱内部设有连续杀菌结构；所述连续杀菌结构，包括：上输送机、一对中间输送机、下输送机、紫外灯固定板、紫外灯以及缓冲组件；该结构内部结构简单，通过设有的连续杀菌结构，可以持续性的对肉质产品进行杀菌处理，在保证杀菌的前提下，也可以大批量的对肉制品进行杀菌处理，提高杀菌的效率。
4.但是该结构在实际使用时，如在对肉类进行输送的过程中，尤其是猪肉，传送带的表面容易产生大量油脂，且长期使用后，传送带表面会产生大量的灰尘，易造成细菌滋生，从而容易对输送过程中的肉类造成污染，鉴于此，本实用新型提出一种输送式肉类杀菌设备。


技术实现要素：

5.本实用新型技术方案针对现有技术j9九游会真人的解决方案过于单一的技术问题，提供了显著不同于现有技术的j9九游会真人的解决方案，为了克服现有技术的上述缺陷，本实用新型提供一种输送式肉类杀菌设备，以解决上述背景技术中提出的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种输送式肉类杀菌设备，包括传送带，所述传送带外部设置有消毒箱，所述消毒箱的内部设置有多个紫外线消毒灯，所述传送带的一端贯穿消毒箱并延伸至消毒箱的一侧，且消毒箱的底部设置有若干个支撑杆，所述传送带底部设置有若干个支腿，且传送带顶部的两侧均设置有挡板。
7.可以看出，上述结构中，利用传送带对多个肉类进行输送，将多个肉类放置在传送带的表面，经过传送带对多个肉类进行输送，当肉类输送至消毒箱的内部后，传送带停止运行，利用消毒箱内部的多个紫外线消毒灯对其进行消毒杀菌处理，并进行长时间照射处理，杀菌后再次通过传送带将杀菌后的肉类输送出，实现对肉类的杀菌处理。
8.优选地，所述传送带的底部设置有清洁结构，所述清洁结构包括凹形框，所述凹形框安装在传送带底部的一侧，所述凹形框的内部设置有刮板，且刮板底部设置有第一电动推杆，所述第一电动推杆的一侧设置有第二电动推杆，所述第二电动推杆的输出端设置有集水槽，所述集水槽的内部设置有吸水棉板，所述吸水棉板的顶部设置有清洁板，所述集水槽的一端设置有输水软管，所述第一电动推杆输出端与刮板固定连接，所述第二电动推杆输出端与集水槽固定连接，所述输水软管一端延伸至集水槽的内部。
9.可以看出，上述结构中，利用输水软管将水或者清洁剂输送至集水槽的内部，集水槽内部的吸收棉板吸收后使清洁板湿润，第一电动推杆能够带动刮板贴合在传送带的皮带表面，进而传送带在传送的过程中，能够对传送带表面产生的油脂进行刮动，第二电动推杆带动清洁板贴合在传送带的表面，能够对传送带表面进行清洁。
10.优选地，所述传送带的一端设置有收集箱，所述收集箱的内部滑动设置有放置箱，且放置箱的一侧设置有封板，所述封板的表面设置有拉杆，所述传送带和收集箱之间倾斜设置有导料板。
11.可以看出，上述结构中，经过消毒后的肉类通过传送带输送后，利用倾斜设置的导料板进入到收集箱内部的放置箱处，进而能够对消毒后的肉类进行收集，而且工作人员通过往一侧拉动拉杆，使封板带动放置箱从收集箱的内部抽出，即可方便对收集后的肉类进行拿取。
12.本实用新型的技术效果和优点：
13.1、通过设置清洁结构，第一电动推杆带动刮板贴合在传送带的表面，进而传送带的运行能够通过刮板将传送带表面的油脂刮落，避免传送带表面滋生细菌，从而对其他肉类造成影响，同时，将输送软管的一端接通水源或者清洁剂，利用输送软管将水或者清洁剂输送至集水槽的内部，集水槽内部的吸收棉板吸收后使清洁板湿润，第二电动推杆带动清洁板贴合在传送带的表面，能够对传送带表面进行清洁，保证肉类在清洁的环境下进行输送；
14.2、通过输送的方式对肉类进行输送，并利用杀菌箱内部的多个紫外线消毒灯对其长时间照射，提高肉类的杀菌效果，而且，肉类食品在经过杀菌输送后，利用倾斜设置的导料板进入到收集箱内部的放置箱处，进而能够对消毒后的肉类进行收集，而且工作人员通过往一侧拉动拉杆，使封板带动放置箱从收集箱的内部抽出，即可对收集后的肉类进行拿取。
附图说明

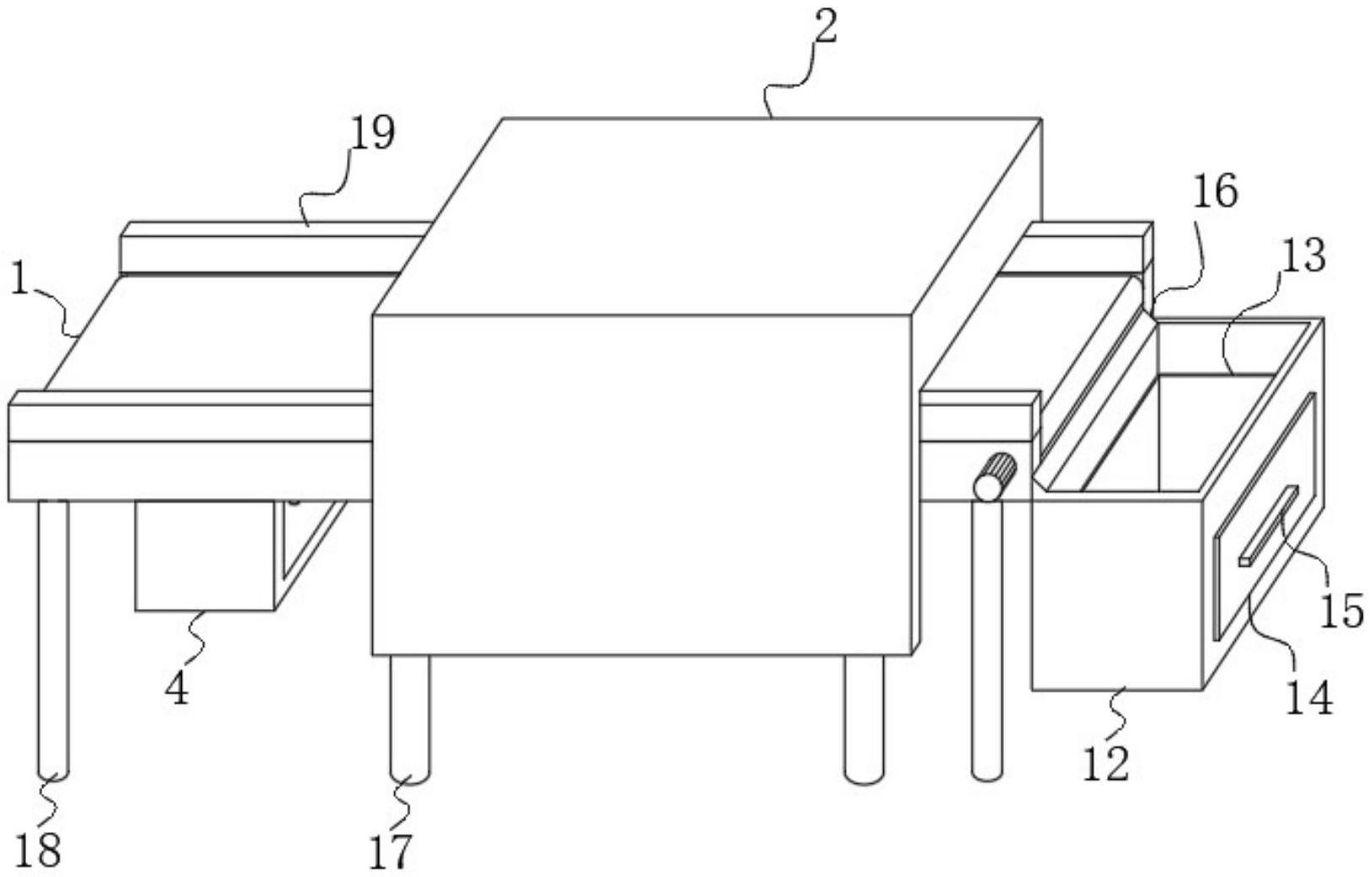

15.图1为本实用新型的整体结构示意图。
16.图2为本实用新型的清洁结构立体示意图。
17.图3为本实用新型的消毒箱内部结构示意图。
18.图4为本实用新型的清洁板与集水槽连接结构示意图。
19.附图标记为：1、传送带；2、消毒箱；3、紫外线消毒灯；4、凹形框；5、刮板；6、第一电动推杆；7、第二电动推杆；8、集水槽；9、吸水棉板；10、清洁板；11、输水软管；12、收集箱；13、放置箱；14、封板；15、拉杆；16、导料板；17、支撑杆；18、支腿；19、挡板。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.如附图1-4所示的一种输送式肉类杀菌设备，包括传送带1，传送带1外部设置有消
毒箱2，消毒箱2的内部设置有多个紫外线消毒灯3，传送带1的一端贯穿消毒箱2并延伸至消毒箱2的一侧，且消毒箱2的底部设置有若干个支撑杆17，传送带1底部设置有若干个支腿18，且传送带1顶部的两侧均设置有挡板19；该结构中，在对肉类进行杀菌时，将多个肉类放置在传送带1的表面，经过传送带1对多个肉类进行输送，该传送带1为常规输送设备，由支架、电机和皮带等构件组成，利用电机带动皮带运转，实现肉类的输送，当肉类输送至消毒箱2的内部后，传送带1停止运行，利用消毒箱2内部的多个紫外线消毒灯3对其进行消毒杀菌处理，并进行长时间照射处理，杀菌后再次通过传送带1将杀菌后的肉类输送出，而传送带1顶部的两侧挡板19，能够对肉类输送时起到阻挡的作用，避免肉类在输送过程中掉落至地面。
22.结合附图1、2、4所示，传送带1的底部设置有清洁结构，清洁结构包括凹形框4，凹形框4安装在传送带1底部的一侧，凹形框4的内部设置有刮板5，且刮板5底部设置有第一电动推杆6，第一电动推杆6的一侧设置有第二电动推杆7，第二电动推杆7的输出端设置有集水槽8，集水槽8的内部设置有吸水棉板9，吸水棉板9的顶部设置有清洁板10，集水槽8的一端设置有输水软管11，第一电动推杆6输出端与刮板5固定连接，第二电动推杆7输出端与集水槽8固定连接，输水软管11一端延伸至集水槽8的内部，该结构中，为了避免传送带1表面因输送肉类粘附油脂，或者产生灰尘，对肉类的传输造成污染以及滋生细菌，将输水软管11的一端接通水源或者清洁剂，利用输水软管11将水或者清洁剂输送至集水槽8的内部，集水槽8内部的吸收棉板吸收后使清洁板10湿润，此时，第一电动推杆6能够带动刮板5贴合在传送带1的皮带表面，进而传送带1在传送的过程中，能够对传送带1表面产生的油脂进行刮动，第二电动推杆7带动清洁板10贴合在传送带1的表面，能够对传送带1表面进行清洁。
23.在一个优选实施例中，如附图1所示，传送带1的一端设置有收集箱12，收集箱12的内部滑动设置有放置箱13，且放置箱13的一侧设置有封板14，封板14的表面设置有拉杆15，传送带1和收集箱12之间倾斜设置有导料板16，以便于经过消毒后的肉类通过传送带1输送后，利用倾斜设置的导料板16进入到收集箱12内部的放置箱13处，进而能够对消毒后的肉类进行收集，而且工作人员通过往一侧拉动拉杆15，使封板14带动放置箱13从收集箱12的内部抽出，即可对收集后的肉类进行拿取。
24.工作原理：
25.上述结构在具体使用时，在对肉类进行杀菌时，将多个肉类放置在传送带1的表面，经过传送带1对多个肉类进行输送，当肉类输送至消毒箱2的内部后，传送带1停止运行，利用消毒箱2内部的多个紫外线消毒灯3对其进行消毒杀菌处理，并进行长时间照射处理，杀菌后再次通过传送带1将杀菌后的肉类输送出；
26.经过消毒杀菌后的肉类通过传送带1输送后，利用倾斜设置的导料板16进入到收集箱12内部的放置箱13处，进而能够对消毒后的肉类进行收集，而且工作人员通过往一侧拉动拉杆15，使封板14带动放置箱13从收集箱12的内部抽出，即可对收集后的肉类进行拿取；
27.进一步的，为了避免传送带1表面因输送肉类粘附油脂，或者产生灰尘，对肉类的传输造成污染以及滋生细菌，将输水软管11的一端接通水源或者清洁剂，利用输水软管11将水或者清洁剂输送至集水槽8的内部，集水槽8内部的吸收棉板吸收后使清洁板10湿润，此时，第一电动推杆6能够带动刮板5贴合在传送带1的皮带表面，进而传送带1在传送的过
程中，能够对传送带1表面产生的油脂进行刮动，第二电动推杆7带动清洁板10贴合在传送带1的表面，能够对传送带1表面进行清洁。
28.以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
