1.实用新型涉及制茶设备技术领域，具体为一种茶叶萎凋槽。


背景技术：

2.茶叶萎凋槽是制作茶叶时用于萎凋处理的一种设备。萎凋是茶叶制作的基本工艺之一，是将新鲜采摘下来的茶叶放置在通风透气的环境中，使其水分流失并软化。茶叶萎凋槽通常由不锈钢或铁制成，有多层网架，可控制温度和湿度以促进茶叶的均匀萎凋。茶叶在萎凋过程中会出现颜色变化和气味转化，有助于形成茶叶特有的香气和口感。
3.不同种类的茶叶可能具有不同的萎凋时间和温度要求，因此萎凋槽也会根据茶叶的种类和制作要求进行调整。现有的萎凋槽容易出现温度不均匀，萎凋槽中的茶叶由于一直处于静止不动的状态，难免会导致萎凋槽上的茶叶萎凋不均匀，萎凋质量不高，因此需要一种茶叶萎凋槽。


技术实现要素：

4.根据上述背景技术中存在的不足，本实用新型提供了一种茶叶萎凋槽，解决了现有的萎凋槽容易出现温度不均匀：萎凋槽中的温度分布不均匀可能导致部分茶叶过早或过晚完成萎凋，从而影响茶叶的质量和口感的技术问题。
5.本实用新型采取的方案为：一种茶叶萎凋槽，包括：
6.萎凋桶，所述萎凋桶顶部设置有以用于进料的进料口，所述萎凋桶内部设置有驱动机构，以用于驱动萎凋槽自转；
7.萎凋槽，所述萎凋槽安装于萎凋桶内部，以用于对萎凋槽顶部的茶叶进行萎凋处理，所述萎凋槽呈圆盘状，且所述萎凋槽一侧开设有漏口，以用于茶叶在翻转过程中通过漏口落入第二个萎凋槽顶部；
8.下料孔，所述下料孔安装于萎凋桶底部，以用于对茶叶进行出料控制。
9.优选的，所述驱动机构包括驱动电机，所述驱动电机底部固定连接有顶盖，所述驱动电机的输出端固定连接有转轴杆，所述转轴杆外侧固定连接有萎凋槽，所述转轴杆外侧固定连接有支撑板，所述转轴杆外侧靠近支撑板顶部固定连接有大齿轮。
10.优选的，所述支撑板两侧转动连接有限位杆，所述限位杆外侧固定连接有小齿轮，所述大齿轮两侧啮合连接有小齿轮。
11.优选的，所述限位杆外侧纵向设置有若干个套杆，所述套杆一侧固定连接有刮板，所述刮板与萎凋槽贴合设置，所述萎凋槽底部开设有漏口。
12.优选的，所述转轴杆底端固定连接有轴承固定件，所述轴承固定件底部固定连接有萎凋烘干，所述萎凋烘干顶部开设有第二出风孔，所述萎凋烘干一侧固定连接有热风机。
13.优选的，所述萎凋桶顶部设置有顶盖，所述顶盖顶部固定连接有进料口，所述顶盖内侧底部设置有滑槽，所述滑槽内部滑动连接有限位杆。
14.优选的，所述下料孔内部开设有卡槽，所述下料孔一侧对称固定连接有转块，所述
转块内部转动连接有挡板，所述挡板与卡槽卡合连接。
15.优选的，所述萎凋桶底部对称固定连接有支撑腿，所述萎凋桶外部两侧对称设置有出风孔。
16.本实用新型的有益效果：
17.通过驱动机构内部设置的驱动电机带动转轴杆外侧的大齿轮转动，同时使转轴杆外侧的萎凋槽自转，且大齿轮两侧啮合的小齿轮带动限位杆在支撑板内部转动，则带动限位杆外侧的刮板转动，使刮板沿着萎凋槽表面转动，拨动茶叶翻动，同时茶叶翻动到漏口处，则落入第二个萎凋槽顶部，以使茶叶多次翻转萎凋，从而让萎凋槽上的茶叶萎凋均匀，经过多盘进行萎凋，反复运动，更好的对茶叶均匀萎凋，提高了茶叶萎凋的效率，同时确保茶叶萎凋程度一致，可控萎凋的程度。
附图说明

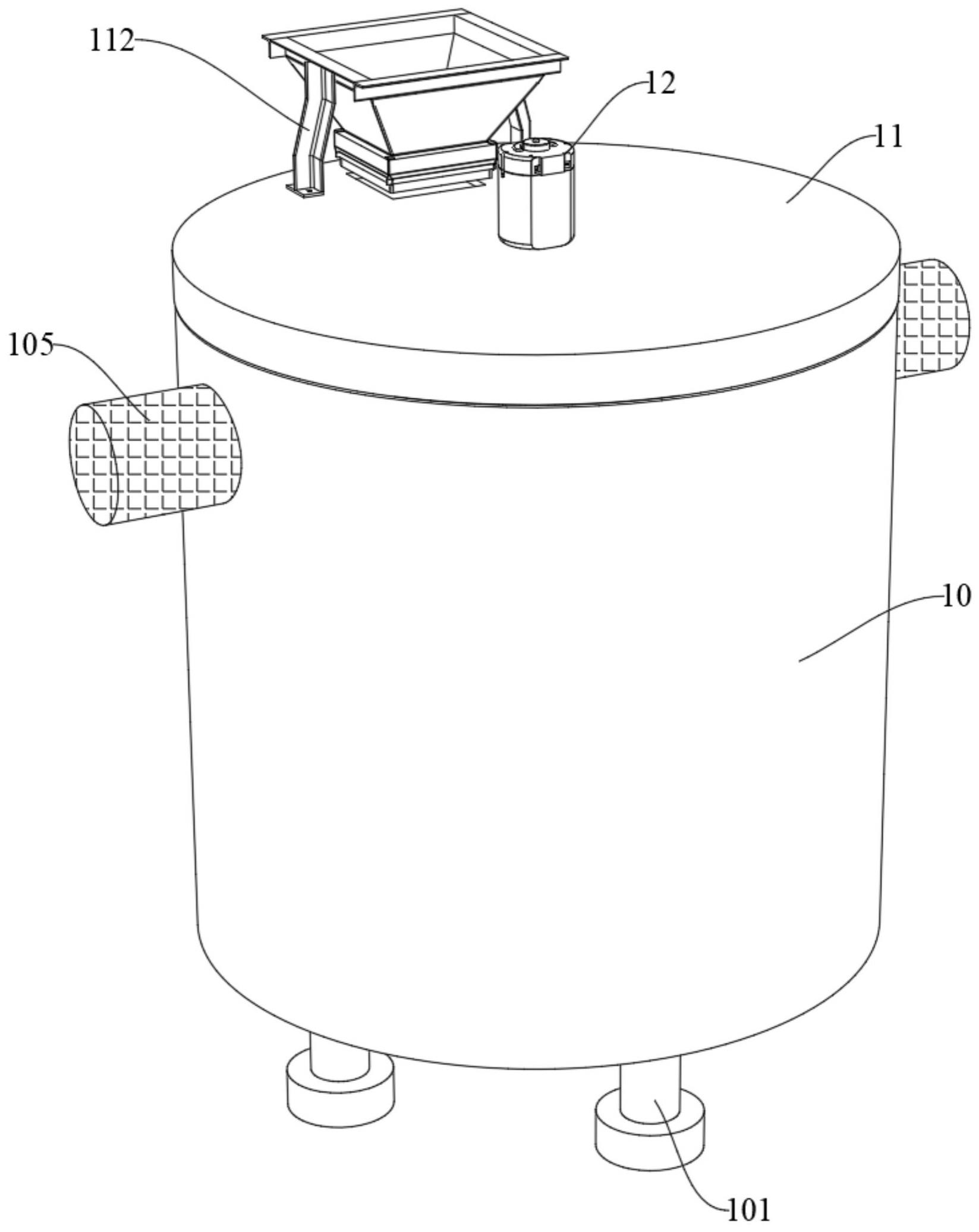

18.图1是本实用新型一种茶叶萎凋槽的立体结构示意图；
19.图2是本实用新型一种茶叶萎凋槽的仰视立体结构示意图；
20.图3是本实用新型一种茶叶萎凋槽的内部萎凋盘细节结构示意图；
21.图4是本实用新型一种茶叶萎凋槽的内部萎凋盘正视结构示意图；
22.图5是本实用新型一种茶叶萎凋槽的调节烘干结构示意图；
23.图6是本实用新型一种茶叶萎凋槽的的顶盖下料结构示意图。
24.附图标记：
25.10、萎凋桶；101、支撑腿；102、下料孔；1021、卡槽；103、转块；104、挡板；105、出风孔；
26.11、顶盖；111、滑槽；112、进料口；
27.12、驱动电机；121、大齿轮；122、转轴杆；123、支撑板；124、限位杆；125、小齿轮；126、套杆；127、刮板；128、萎凋槽；129、漏口
28.13、萎凋烘干；131、轴承固定件；132、热风机。
具体实施方式
29.现有的萎凋槽容易出现温度不均匀，萎凋槽中的茶叶由于一直处于静止不动的状态，难免会导致萎凋槽上的茶叶萎凋不均匀，萎凋质量不高；
30.参考附图1-6，一种茶叶萎凋槽，包括：萎凋桶10、顶盖11、进料口112、萎凋槽128、和驱动机构，
31.萎凋桶10顶部设置有以用于下料的进料口112，且萎凋桶10内部设置有萎凋槽128，萎凋槽128呈纵向分布有三个，萎凋槽128呈网状圆盘，萎凋桶10内部设置有驱动机构，以使驱动机构带动萎凋槽128自转，同时萎凋槽128带动两侧的支撑板123沿着滑槽111圆周转动，支撑板123内侧固定连接有限位杆124，以使限位杆124外侧的刮板127转动,刮板127呈钉耙状，旋转拨动茶叶，以使茶叶均匀的萎凋；
32.参照图3和图4，本实用新型中，优选的，支撑板123呈长方形状，且支撑板123顶部均匀开设有三个圆孔，支撑板123两侧圆孔内部转动连接有限位杆124，支撑板123中部圆孔固定连接有转轴杆122，转轴杆122外侧纵向分布有萎凋槽128，且萎凋槽128底部设置有加
热机构，以用于对茶叶进行加热；
33.参照图5，本实用新型中，优选的，加热机构包括萎凋烘干13，且萎凋烘干13呈不规则圆环状，萎凋烘干13顶部开设有第二出风孔，且萎凋烘干13一侧设置有热风机132以用于对萎凋烘干13内部送热风从而热风对萎凋槽128顶部的茶叶进行萎凋处理；
34.参照图2，本实用新型中，优选的，萎凋桶10内侧底部设置有环状斜板，且萎凋桶10底部设置有下料孔102，以便于通过转动挡板104，使挡板104沿着转块103转动，下料孔102内部开设有卡槽1021，将挡板104收入卡槽1021中，从而控制对茶叶进行下料；
35.工作原理：通过驱动机构内部设置的驱动电机12带动转轴杆122外侧的大齿轮121转动，同时使转轴杆122外侧的萎凋槽128自转，且大齿轮121两侧啮合的小齿轮125带动限位杆124在支撑板123内部转动，则带动限位杆124外侧的刮板127转动，使刮板127沿着萎凋槽128表面转动，拨动茶叶翻动，同时茶叶翻动到漏口129处，则落入第二个萎凋槽128顶部，以使茶叶多次翻转萎凋，从而让萎凋槽128上的茶叶萎凋均匀，经过多盘进行萎凋，反复运动，更好的对茶叶均匀萎凋，提高了茶叶萎凋的效率，同时确保茶叶萎凋程度一致，可控萎凋的程度。
36.上面所述只是为了说明本实用新型，应该理解为本实用新型并不局限于以上实施例，符合本实用新型思想的各种变通形式均在本实用新型的保护范围之内。


技术特征：
1.一种茶叶萎凋槽，其特征在于，包括：萎凋桶（10），所述萎凋桶（10）顶部设置有以用于进料的进料口（112），所述萎凋桶（10）内部设置有驱动机构，以用于驱动萎凋槽自转；萎凋槽（128），所述萎凋槽（128）安装于萎凋桶（10）内部，以用于对萎凋槽（128）顶部的茶叶进行萎凋处理，所述萎凋槽（128）呈圆盘状，且所述萎凋槽（128）一侧开设有漏口（129），以用于茶叶在翻转过程中通过漏口（129）落入第二个萎凋槽（128）顶部；下料孔（102），所述下料孔（102）安装于萎凋桶（10）底部，以用于对茶叶进行出料控制。2.根据权利要求1所述的一种茶叶萎凋槽，其特征在于，所述驱动机构包括驱动电机（12），所述驱动电机（12）底部固定连接有顶盖（11），所述驱动电机（12）的输出端固定连接有转轴杆（122），所述转轴杆（122）外侧固定连接有萎凋槽（128），所述转轴杆（122）外侧固定连接有支撑板（123），所述转轴杆（122）外侧靠近支撑板（123）顶部固定连接有大齿轮（121）。3.根据权利要求2所述的一种茶叶萎凋槽，其特征在于，所述支撑板（123）两侧转动连接有限位杆（124），所述限位杆（124）外侧固定连接有小齿轮（125），所述大齿轮（121）两侧啮合连接有小齿轮（125）。4.根据权利要求3所述的一种茶叶萎凋槽，其特征在于，所述限位杆（124）外侧纵向设置有若干个套杆（126），所述套杆（126）一侧固定连接有刮板（127），所述刮板（127）与萎凋槽（128）贴合设置，所述萎凋槽（128）底部开设有漏口（129）。5.根据权利要求2所述的一种茶叶萎凋槽，其特征在于，所述转轴杆（122）底端固定连接有轴承固定件（131），所述轴承固定件（131）底部固定连接有萎凋烘干（13），所述萎凋烘干（13）顶部开设有第二出风孔，所述萎凋烘干（13）一侧固定连接有热风机（132）。6.根据权利要求3所述的一种茶叶萎凋槽，其特征在于，所述萎凋桶（10）顶部设置有顶盖（11），所述顶盖（11）顶部固定连接有进料口（112），所述顶盖（11）内侧底部设置有滑槽（111），所述滑槽（111）内部滑动连接有限位杆（124）。7.根据权利要求1所述的一种茶叶萎凋槽，其特征在于，所述下料孔（102）内部开设有卡槽（1021），所述下料孔（102）一侧对称固定连接有转块（103），所述转块（103）内部转动连接有挡板（104），所述挡板（104）与卡槽（1021）卡合连接。8.根据权利要求1所述的一种茶叶萎凋槽，其特征在于，所述萎凋桶（10）底部对称固定连接有支撑腿（101），所述萎凋桶（10）外部两侧对称设置有出风孔（105）。

技术总结
本实用新型提供一种茶叶萎凋槽，涉及制茶设备技术领域，该一种茶叶萎凋槽包括萎凋桶，所述萎凋桶顶部设置有以用于进料的进料口，所述萎凋桶内部设置有驱动机构，以用于驱动萎凋槽自转；通过驱动机构内部设置的驱动电机带动转轴杆外侧的大齿轮转动，同时使转轴杆外侧的萎凋槽自转，且大齿轮两侧啮合的小齿轮带动限位杆在支撑板内部转动，则带动限位杆外侧的刮板转动，使刮板沿着萎凋槽表面转动，拨动茶叶翻动，同时茶叶翻动到漏口处，则落入第二个萎凋槽顶部，以使茶叶多次翻转萎凋，从而让萎凋槽上的茶叶萎凋均匀，经过多盘进行萎凋，反复运动，更好的对茶叶均匀萎凋，提高了茶叶萎凋的效率，同时确保茶叶萎凋程度一致，可控萎凋的程度。的程度。的程度。


技术研发人员：郑忠刚
受保护的技术使用者：湖北力沃茶业股份有限公司
技术研发日：2023.07.03
技术公布日：2023/10/27
