1.本实用新型涉及翻炒机技术领域，具体而言，涉及一种蒜蓉辣酱制作的加工翻炒机。


背景技术：

2.蒜蓉辣椒酱，即加了蒜蓉的辣椒酱，它的特点为蒜香浓郁，辣味清新，可用于点醮、拌面、就饭，亦可用于烹饪、炒菜、烧烤等，蒜蓉辣椒酱在制作时需要用到翻炒机对其进行翻炒。
3.基于上述，本发明人发现存在以下问题：现在的蒜蓉辣酱制作的加工翻炒机在使用时，大多是通过搅拌来实现翻炒的，其在翻炒过程中内部的物料只能在机内进行移动，难以达到翻滚的效果，从而影响加工质量。
4.于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种蒜蓉辣酱制作的加工翻炒机，以期达到具有更加实用价值性的目的。


技术实现要素：

5.为了弥补以上不足，本实用新型提供了一种蒜蓉辣酱制作的加工翻炒机。
6.本实用新型是这样实现的：
7.一种蒜蓉辣酱制作的加工翻炒机，包括底板，所述底板的顶端一侧安装有第一机箱，所述底板的顶端另一侧安装有立架，所述底板的顶端设有第二机箱，所述第二机箱的内侧安装有转轴，所述转轴的一端转动连接有保持座，所述保持座的底端和立架的顶端固定连接，所述转轴的另一端贯穿第一机箱的一侧，所述转轴的另一端和第一机箱的一侧转动连接，所述第二机箱的顶端安装有翻炒机构，所述第一机箱的内部安装有调角机构，所述翻炒机构包括机罩，所述机罩的内侧转动连接有翻炒筒，所述翻炒筒的内侧安装有若干搅拌叶片，所述翻炒筒的外侧套装有齿圈，所述第二机箱的内部底端安装有第一电机，所述第一电机的输出端套装有齿轮，所述齿圈和齿轮啮合。
8.进一步的，所述翻炒筒的一端安装有遮罩，所述遮罩的一侧开设有进出料口，所述遮罩为圆弧形样式。
9.进一步的，所述底板的一侧安装有托板，所述托板的顶端安装有出料箱。
10.采用上述进一步方案的有益效果是，通过托板的顶端安装有出料箱，实现出料后的收集。
11.进一步的，所述机罩的内部一侧安装有电热管，所述电热管呈螺旋环绕样式。
12.采用上述进一步方案的有益效果是，通过机罩的内部一侧安装有电热管，实现电加热功能。
13.进一步的，所述调角机构包括第二电机，所述第二电机的输出端套装有蜗杆，所述转轴的另一端套装有蜗轮，所述蜗轮和蜗杆啮合。
14.采用上述进一步方案的有益效果是，通过第二电机的输出端套装有蜗杆，实现转
轴电动旋转，从而实现翻炒筒角度调节，方便翻炒筒出料。
15.进一步的，所述翻炒筒的内侧另一端为圆弧形样式。
16.进一步的，所述翻炒筒为不锈钢材质。
17.进一步的，所述第一机箱的顶端安装有控制面板。
18.进一步的，所述底板的底端四角均安装有万向轮，所述万向轮的一侧设有刹车脚板。
19.本实用新型的有益效果是：本实用新型通过上述设计得到的一种蒜蓉辣酱制作的加工翻炒机，通过机罩的内侧转动连接有翻炒筒，实现翻炒筒可旋转，翻炒筒的内侧安装有若干搅拌叶片，通过翻炒筒的内侧安装有若干搅拌叶片，实现翻炒筒旋转时拨动物料，从而实现物料翻滚，翻炒筒的外侧套装有齿圈，第二机箱的内部底端安装有第一电机，第一电机的输出端套装有齿轮，通过一电机的输出端套装有齿轮，实现齿轮电动旋转，从而实现翻炒筒电动旋转，齿圈和齿轮啮合，通过翻炒筒的一端安装有遮罩，避免翻炒筒内部物料意外溅出，通过遮罩的一侧开设有进出料口，方便翻炒筒进出料，通过托板的顶端安装有出料箱，实现出料后的收集，通过机罩的内部一侧安装有电热管，实现电加热功能，通过第二电机的输出端套装有蜗杆，实现转轴电动旋转，从而实现翻炒筒角度调节，方便翻炒筒出料，通过第一机箱的顶端安装有控制面板，实现设备可控，增加产品使用便捷性，通过底板的底端四角均安装有万向轮，方便产品移动，本实用新型能有效实现物料翻滚烹饪，提高加热均匀性，具有较高的实用价值。
附图说明
20.为了更清楚地说明本实用新型实施方式的技术方案，下面将对实施方式中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

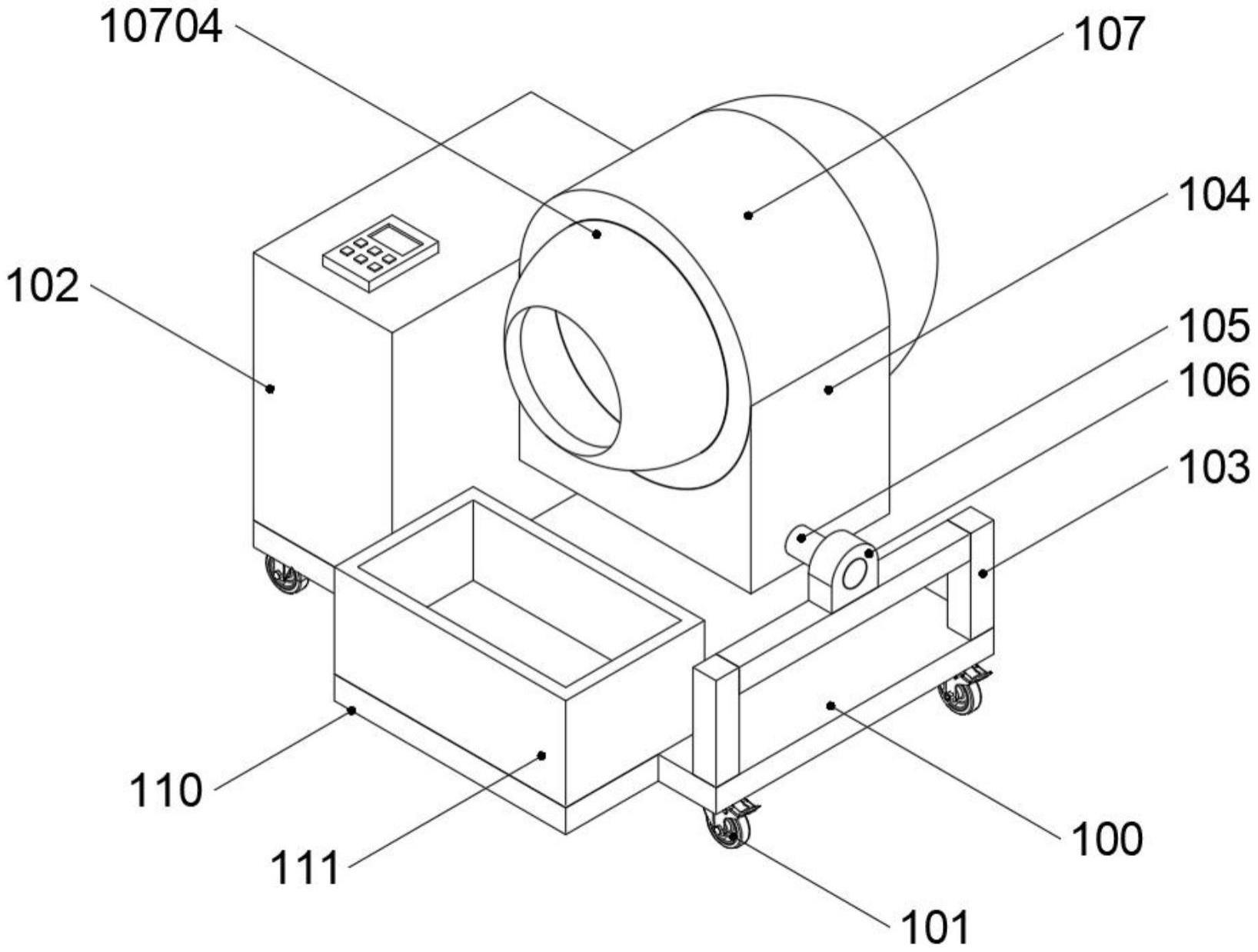

21.图1为本实用新型提供的一种蒜蓉辣酱制作的加工翻炒机的立体结构示意图1；
22.图2为本实用新型提供的一种蒜蓉辣酱制作的加工翻炒机的立体结构示意图2；
23.图3为本实用新型提供的一种蒜蓉辣酱制作的加工翻炒机的翻炒筒立体图；
24.图4为本实用新型提供的一种蒜蓉辣酱制作的加工翻炒机的第一机箱剖面图；
25.图5为本实用新型提供的一种蒜蓉辣酱制作的加工翻炒机的第二机箱剖面图。
26.图中：100、底板；101、万向轮；102、第一机箱；103、立架；104、第二机箱；105、转轴；106、保持座；107、翻炒机构；10701、机罩；10702、翻炒筒；10703、搅拌叶片；10704、遮罩；10705、第一电机；10706、齿圈；10707、齿轮；10708、电热管；108、调角机构；10801、第二电机；10802、蜗杆；10803、蜗轮；109、控制面板；110、托板；111、出料箱。
具体实施方式
27.为使本实用新型实施方式的目的、技术方案和优点更加清楚，下面将结合本实用新型实施方式中的附图，对本实用新型实施方式中的技术方案进行清楚、完整地描述，显然，所描述的实施方式是本实用新型一部分实施方式，而不是全部的实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他
实施方式，都属于本实用新型保护的范围。
28.因此，以下对在附图中提供的本实用新型的实施方式的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。
29.本实用新型一种蒜蓉辣酱制作的加工翻炒机的实施例一
30.本实用新型提供以下技术方案：如图1～图5所示，一种蒜蓉辣酱制作的加工翻炒机，包括底板100，底板100的顶端一侧安装有第一机箱102，底板100的顶端另一侧安装有立架103，底板100的顶端设有第二机箱104，第二机箱104的内侧安装有转轴105，转轴105的一端转动连接有保持座106，保持座106的底端和立架103的顶端固定连接，转轴105的另一端贯穿第一机箱102的一侧，转轴105的另一端和第一机箱102的一侧转动连接，第二机箱104的顶端安装有翻炒机构107，第一机箱102的内部安装有调角机构108，翻炒机构107包括机罩10701，机罩10701的内侧转动连接有翻炒筒10702，通过机罩10701的内侧转动连接有翻炒筒10702，实现翻炒筒10702可旋转，翻炒筒10702的内侧安装有若干搅拌叶片10703，通过翻炒筒10702的内侧安装有若干搅拌叶片10703，实现翻炒筒10702旋转时拨动物料，从而实现物料翻滚，翻炒筒10702的外侧套装有齿圈10706，第二机箱104的内部底端安装有第一电机10705，第一电机10705的输出端套装有齿轮10707，通过一电机10705的输出端套装有齿轮10707，实现齿轮10707电动旋转，从而实现翻炒筒10702电动旋转，齿圈10706和齿轮10707啮合。
31.本实用新型一种蒜蓉辣酱制作的加工翻炒机的实施例二
32.参照图1～图5所示，翻炒筒10702的一端安装有遮罩10704，遮罩10704的一侧开设有进出料口，遮罩10704为圆弧形样式，底板100的一侧安装有托板110，托板110的顶端安装有出料箱111，机罩10701的内部一侧安装有电热管10708，电热管10708呈螺旋环绕样式，通过翻炒筒10702的一端安装有遮罩10704，避免翻炒筒10702内部物料意外溅出，通过遮罩10704的一侧开设有进出料口，方便翻炒筒10702进出料，通过托板110的顶端安装有出料箱111，实现出料后的收集，通过机罩10701的内部一侧安装有电热管10708，实现电加热功能。
33.本实用新型一种蒜蓉辣酱制作的加工翻炒机的实施例三
34.参照图1～图5所示，调角机构108包括第二电机10801，第二电机10801的输出端套装有蜗杆10802，转轴105的另一端套装有蜗轮10803，蜗轮10803和蜗杆10802啮合，翻炒筒10702的内侧另一端为圆弧形样式，翻炒筒10702为不锈钢材质，第一机箱102的顶端安装有控制面板109，底板100的底端四角均安装有万向轮101，万向轮101的一侧设有刹车脚板，通过第二电机10801的输出端套装有蜗杆10802，实现转轴105电动旋转，从而实现翻炒筒10702角度调节，方便翻炒筒10702出料，通过第一机箱102的顶端安装有控制面板109，实现设备可控，增加产品使用便捷性，通过底板100的底端四角均安装有万向轮101，方便产品移动。
35.具体的，该蒜蓉辣酱制作的加工翻炒机的工作原理：使用时，通过机罩10701的内侧转动连接有翻炒筒10702，实现翻炒筒10702可旋转，翻炒筒10702的内侧安装有若干搅拌叶片10703，通过翻炒筒10702的内侧安装有若干搅拌叶片10703，实现翻炒筒10702旋转时拨动物料，从而实现物料翻滚，翻炒筒10702的外侧套装有齿圈10706，第二机箱104的内部
底端安装有第一电机10705，第一电机10705的输出端套装有齿轮10707，通过一电机10705的输出端套装有齿轮10707，实现齿轮10707电动旋转，从而实现翻炒筒10702电动旋转，齿圈10706和齿轮10707啮合，通过翻炒筒10702的一端安装有遮罩10704，避免翻炒筒10702内部物料意外溅出，通过遮罩10704的一侧开设有进出料口，方便翻炒筒10702进出料，通过托板110的顶端安装有出料箱111，实现出料后的收集，通过机罩10701的内部一侧安装有电热管10708，实现电加热功能，通过第二电机10801的输出端套装有蜗杆10802，实现转轴105电动旋转，从而实现翻炒筒10702角度调节，方便翻炒筒10702出料，通过第一机箱102的顶端安装有控制面板109，实现设备可控，增加产品使用便捷性，通过底板100的底端四角均安装有万向轮101，方便产品移动，本实用新型能有效实现物料翻滚烹饪，提高加热均匀性，具有较高的实用价值。
36.需要说明的是，第一电机10705和第二电机10801具体的型号规格需根据该装置的实际规格等进行选型确定，具体选型计算方法采用本领域现有技术，故不再详细赘述。
37.第一电机10705和第二电机10801的供电及其原理对本领域技术人员来说是清楚的，在此不予详细说明。
38.以上所述仅为本实用新型的优选实施方式而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
