一种新型辅助投料装置的制作方法

1.本实用新型涉及投料设备技术领域,尤其涉及一种新型辅助投料装置。


背景技术:

2.现阶段以吨包形式投放物料的操作大多是将吨包直接悬挂在接料口上方,吨包放料时无法控制投料速度,使反应过程无法达到工艺要求,尤其酸碱反应剧烈时会造成冒罐的风险;投料速度不均匀会造成剧烈反应产生大量的热能和废气,对反应釜造成危害,同时对操作现场环境也造成影响。


技术实现要素:

3.根据以上技术问题,本实用新型提供一种匀速、灵活投料的一种新型辅助投料装置。
4.本实用新型提供一种新型辅助投料装置,其特征在于包括调节支撑杆、调节旋钮、承托座、防尘罩、导流板以及带刹车轮,所述调节支撑杆通过调节旋钮与承托座连接,所述承托座顶部连接防尘罩,所述调节支撑杆底部和带刹车轮连接,所述承托座内部四周分别连接导流板,四个所述导流板围成倒锥形,四个所述导流板底部围出出料口。
5.所述调节支撑杆表面设置多个调节孔。
6.本实用新型提供一种新型辅助投料装置,其特征在于还包括振动电机以及过滤板,所述过滤板左右两侧分别设置提手,所述振动电机设置在防尘罩外侧,所述过滤板搭接在承托座顶部,所述过滤板表面设置多个过滤孔。
7.本实用新型的有益效果为:本实用新型为一种新型辅助投料装置,通过设置过滤板,当物料投送时,过滤板可将物料中的杂质颗粒或者是大块颗粒过滤出去,防止大块物料直接进入反应釜,影响反应速率,通过在过滤板两侧设置提手,当过滤板需要清理时,直接将提手向上提起就可以将过滤板取出,拿取方便,便于清理过滤板,通过在防尘罩一侧设置振动电机,通过振动电机带动装置振动,加快物料从过滤板滤出速度;通过将导流板设置为倒锥形,物料通过导流板的斜度慢慢从出料口落出,相较于之间从吨包放料来说,落料速率均匀缓慢,防止落料速率过快造成反应剧烈而有冒罐的风险;通过设置可调节的支撑杆,可以任意调节辅助装置的高度;通过设置带刹车轮,方便辅助装置的移动。
附图说明

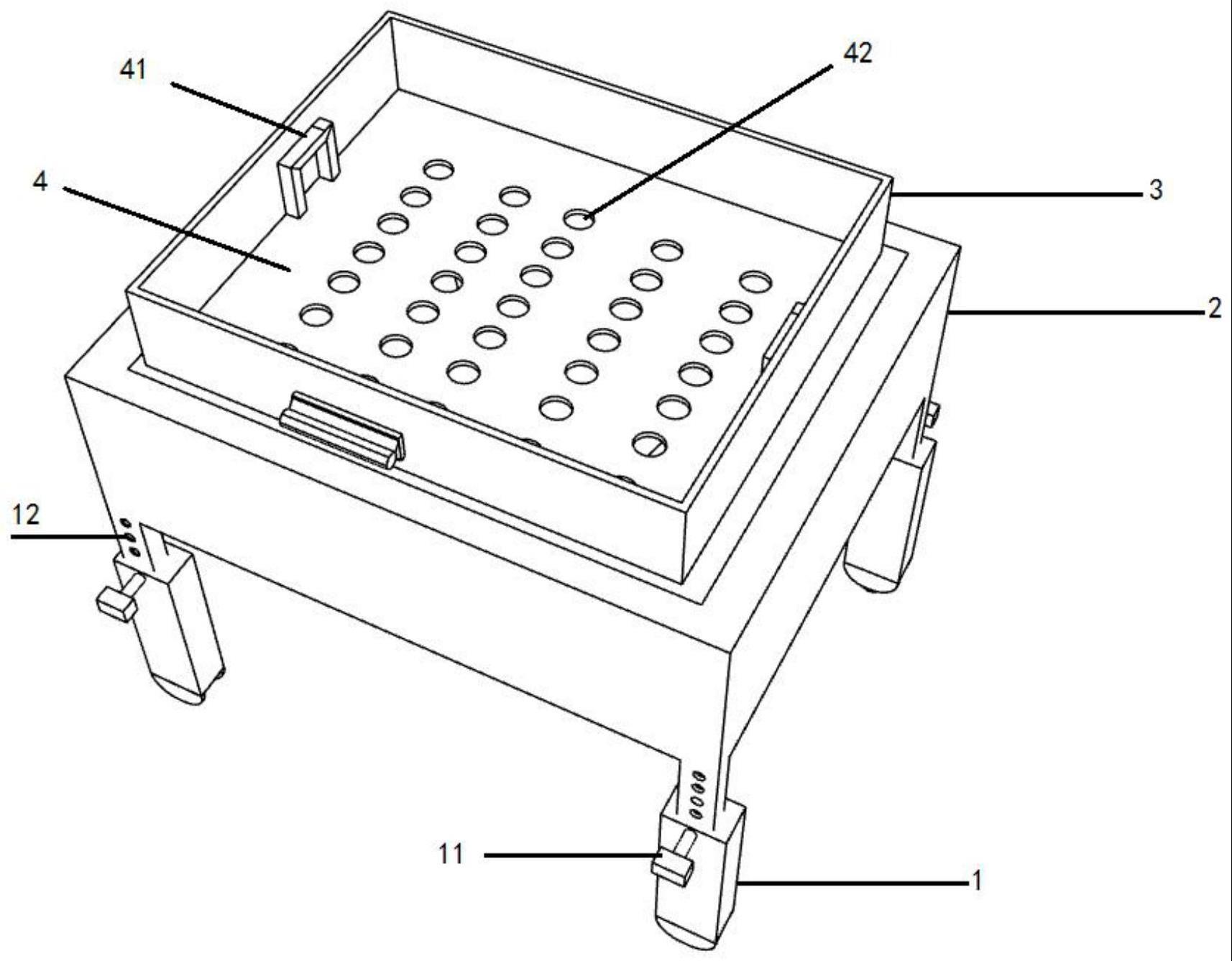

8.图1为本实用新型的结构示意图;
9.图2为本实用新型仰视的结构示意图;
10.图3为本实用未安装过滤板的结构示意图。
11.附图标记:1-调节支撑杆;11-调节旋钮;12-调节孔;2-承托座;3-防尘罩;4-过滤板;41-提手;42-过滤孔;5-导流板;51-出料口;6-带刹车轮;7-振动电机。
具体实施方式
12.实施例1
13.下面将结合本实用新型的附图,对本实用新型的技术方案进行清楚完整地描述。
14.如图1-3所示,本实用新型提供一种新型辅助投料装置,其特征在于包括调节支撑杆1、调节旋钮11、承托座2、防尘罩3、导流板5以及带刹车轮6,调节支撑杆1通过调节旋钮11与承托座2连接,承托座2顶部连接防尘罩3,调节支撑杆1底部和带刹车轮6连接,承托座2内部四周分别连接导流板5,四个导流板5围成倒锥形,四个导流板5底部围出出料口51。
15.调节支撑杆1表面设置多个调节孔12。
16.本实用新型提供一种新型辅助投料装置,其特征在于还包括振动电机7以及过滤板4,过滤板4左右两侧分别设置提手41,振动电机7设置在防尘罩3外侧,过滤板4搭接在承托座2顶部,过滤板4表面设置多个过滤孔42。
17.实施例2
18.如图1所示,首先,将装置通过带刹车轮6移动到合适的位置,移动到指定位置后,通过带刹车轮6自带的刹车将装置固定住,接着将调节旋钮11旋出,调节调节支撑杆1到合适的高度,调节完毕后,将调节旋钮11旋进。
19.然后,将吨包悬于承托座2上方,吨包放料至过滤板4中,启动振动电机7,振动电机7振动加快物料的落下,物料顺着导流板5以及出料口51进入到反应釜内进行反应。
20.实施例3
21.如图3所示,如果无需使用过滤板4,可通过过滤板4左右两侧的提手41将过滤板4取出,直接将装置置于吨包上方,吨包放料通过导流板5以及出料口51直接进入到反应釜内进行反应。
22.以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本实用新型提到的各个部件为现有领域常见技术,本行业的技术人员应该了解,本实用新型不受上述实施例的限制,上述实施例和说明书中描述的只是说明本实用新型的原理,在不脱离本实用新型精神和范围的前提下,本实用新型还会有各种变化和改进,这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。


技术特征:
1.一种新型辅助投料装置,其特征在于包括调节支撑杆、调节旋钮、承托座、防尘罩、导流板以及带刹车轮,所述调节支撑杆通过调节旋钮与承托座连接,所述承托座顶部连接防尘罩,所述调节支撑杆底部和带刹车轮连接,所述承托座内部四周分别连接导流板,四个所述导流板围成倒锥形,四个所述导流板底部围出出料口。2.根据权利要求1所述的一种新型辅助投料装置,其特征在于所述调节支撑杆表面设置多个调节孔。3.根据权利要求1所述的一种新型辅助投料装置,其特征在于还包括振动电机以及过滤板,所述过滤板左右两侧分别设置提手,所述振动电机设置在防尘罩外侧,所述过滤板搭接在承托座顶部,所述过滤板表面设置多个过滤孔。

技术总结
本实用新型提供一种新型辅助投料装置,其特征在于包括调节支撑杆、调节旋钮、承托座、防尘罩、导流板以及带刹车轮,所述调节支撑杆通过调节旋钮与承托座连接,所述承托座顶部连接防尘罩,所述调节支撑杆底部和带刹车轮连接,所述承托座内部四周分别连接导流板,四个所述导流板围成倒锥形,四个所述导流板底部围出出料口;通过设置过滤板,当物料投送时,过滤板可将物料中的杂质颗粒或者是大块颗粒过滤出去,防止大块物料直接进入反应釜,影响反应速率,通过在过滤板两侧设置提手,当过滤板需要清理时,直接将提手向上提起就可以将过滤板取出,拿取方便,便于清理过滤板。便于清理过滤板。便于清理过滤板。


技术研发人员:杨镇其 韦兆敏
受保护的技术使用者:天津市茂联科技有限公司
技术研发日:2023.05.31
技术公布日:2023/10/27
